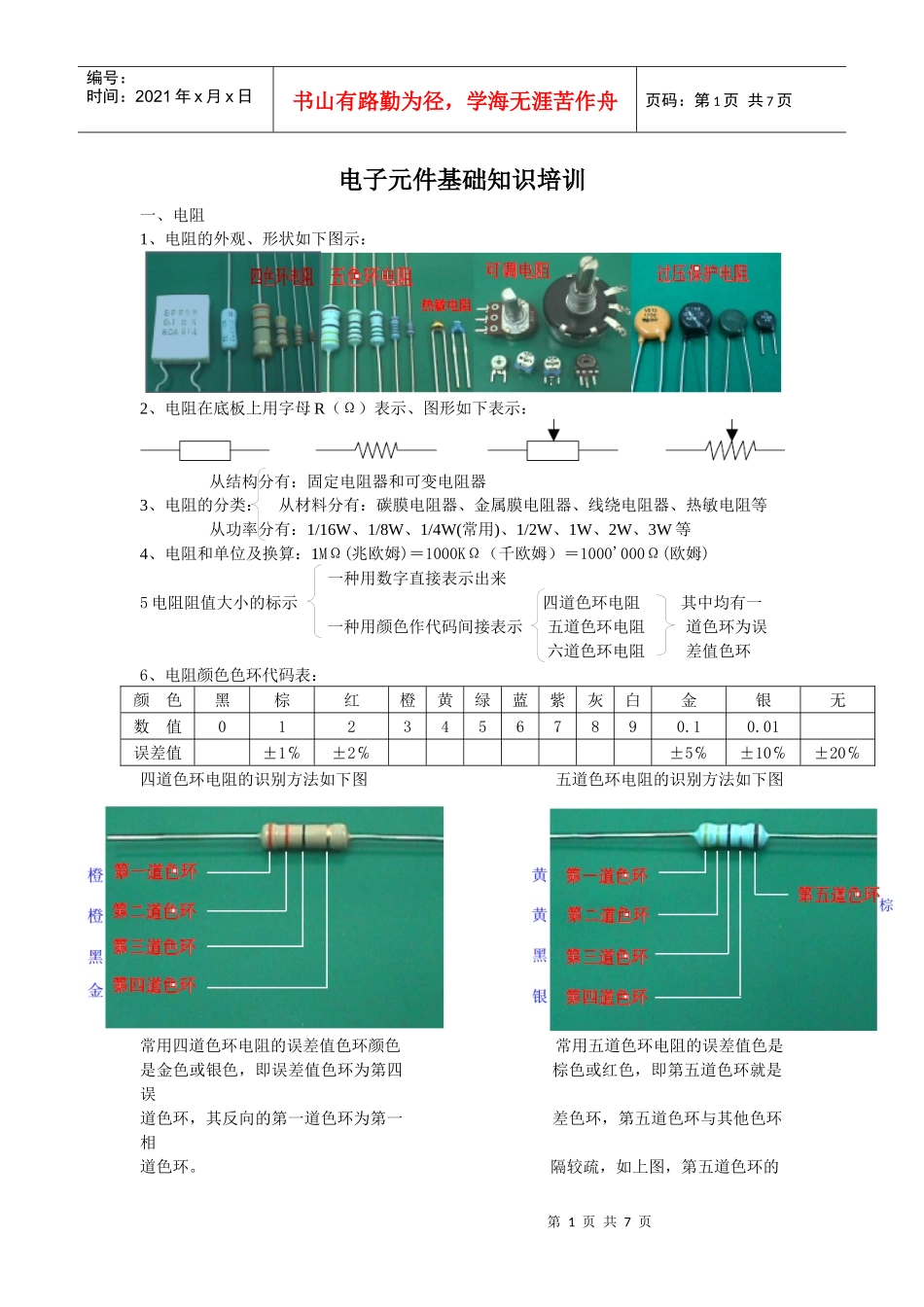

第1页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共7页电子元件基础知识培训一、电阻1、电阻的外观、形状如下图示:2、电阻在底板上用字母R(Ω)表示、图形如下表示:从结构分有:固定电阻器和可变电阻器3、电阻的分类:从材料分有:碳膜电阻器、金属膜电阻器、线绕电阻器、热敏电阻等从功率分有:1/16W、1/8W、1/4W(常用)、1/2W、1W、2W、3W等4、电阻和单位及换算:1MΩ(兆欧姆)=1000KΩ(千欧姆)=1000'000Ω(欧姆)一种用数字直接表示出来5电阻阻值大小的标示四道色环电阻其中均有一一种用颜色作代码间接表示五道色环电阻道色环为误六道色环电阻差值色环6、电阻颜色色环代码表:颜色黑棕红橙黄绿蓝紫灰白金银无数值01234567890.10.01误差值±1℅±2℅±5℅±10℅±20℅四道色环电阻的识别方法如下图五道色环电阻的识别方法如下图常用四道色环电阻的误差值色环颜色常用五道色环电阻的误差值色是是金色或银色,即误差值色环为第四棕色或红色,即第五道色环就是误道色环,其反向的第一道色环为第一差色环,第五道色环与其他色环相道色环。隔较疏,如上图,第五道色环的第2页共7页第1页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共7页反向第一道即为第一道色环。四道色环电阻阻值的计算方法:阻值=第一、第二道色环颜色代表的数值×10即上图电阻的阻值为:33×10=33Ω(欧姆)五道色环电阻阻值的计算方法:阻值=第一、二、三道色环颜色所代表的数值×10即上图电阻阻值为:440×10=4.4Ω(欧姆)7、电阻的方向性:在底板上插件时不用分方向。二:电容1、电容的外观、形状如下图示:2、电容在底板上用字母C表示,图形如下表示:从结构上分有:固定电容和可调电容3电容的分类有极性电容:电解电容、钽电容从构造上分有:无极性电容:云母电容、纸质电容、瓷片电容4、电容的标称有容量和耐压之分电容容量的单位及换算:1F”(法拉)=10uF(微法)=10pF(皮法)5、电容容量标示如下图:100uF∕25V47uF∕25V0.01uF0.01uF∕1KV0.022uF∕50V上图的瓷片电容标示是用103来表示的,其算法如下:10×10=0.01uF=10000pF另电容的耐压表示此电容只能在其标称的电压范围内使用,如超过使用电压范围则会损坏炸裂或失效。6、电容的方向性:在使用时有极性电容要分方向,无极性不用分方向。三、晶体管(一)晶体二极管1、晶体二极管外形如下图:第三道色不订所代表的数值033第四道色不订所代表的数值-26123第3页共7页第2页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共7页2、二极管在底板上用字母D、ZD、LED表示,图形如下表示:按构造分有:硅二极管和锗二极管3、二极管的分类按种类分有:整流二极管(IN4001)、开关二极管(IN4148)、稳压二极管(4.7V)、发光二极管、双向二极管、光电二极管等4、二极管的标称方法:用字母和数字直接表示出来,每一个型号代表不同的用途。5、二极管的识别:一般整流二极管的封装是黑色的,稳压二极管玻璃封装的,发光二极管是塑料封装的。(如附图所示)6、二极管的方向性:在底板上即插机时要分方向;其分法如下图所示:(二)、晶体三极管1.晶体三极管的实物外形如下图:2.晶体三极管在底板上用字母BG表示图形如下图表示:从结构上分有:硅三极管和锗三极管,当中又分PNP型和第4页共7页第3页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共7页NPN型3、三极管的分类从频率上分有:低频管、高频管、超高频管从功率上分有:小功率管、中功率管、大功率管4.三极管的标称方法:直接用字母和数字表示出来,不同型号代表不同的用途。5.三极管的方向性:在底板上即插机时要分方向;三极管的极性有a基极、b集电极、c发射极,此三个极一般不能从外观鉴别,只能用仪表测量出来。(三)、可控硅1.可控硅实物的外形如下图:3.可控硅在底板上用字母SCR表示,图形如下表示:从结构上分有:单向可控硅和双向可控硅4、可控硅的分类从功率上分有:小功率可控硅、中功率可控硅、大功率可控硅5.可控硅标称方法:直接用字母和数字表示出来,不同型...
