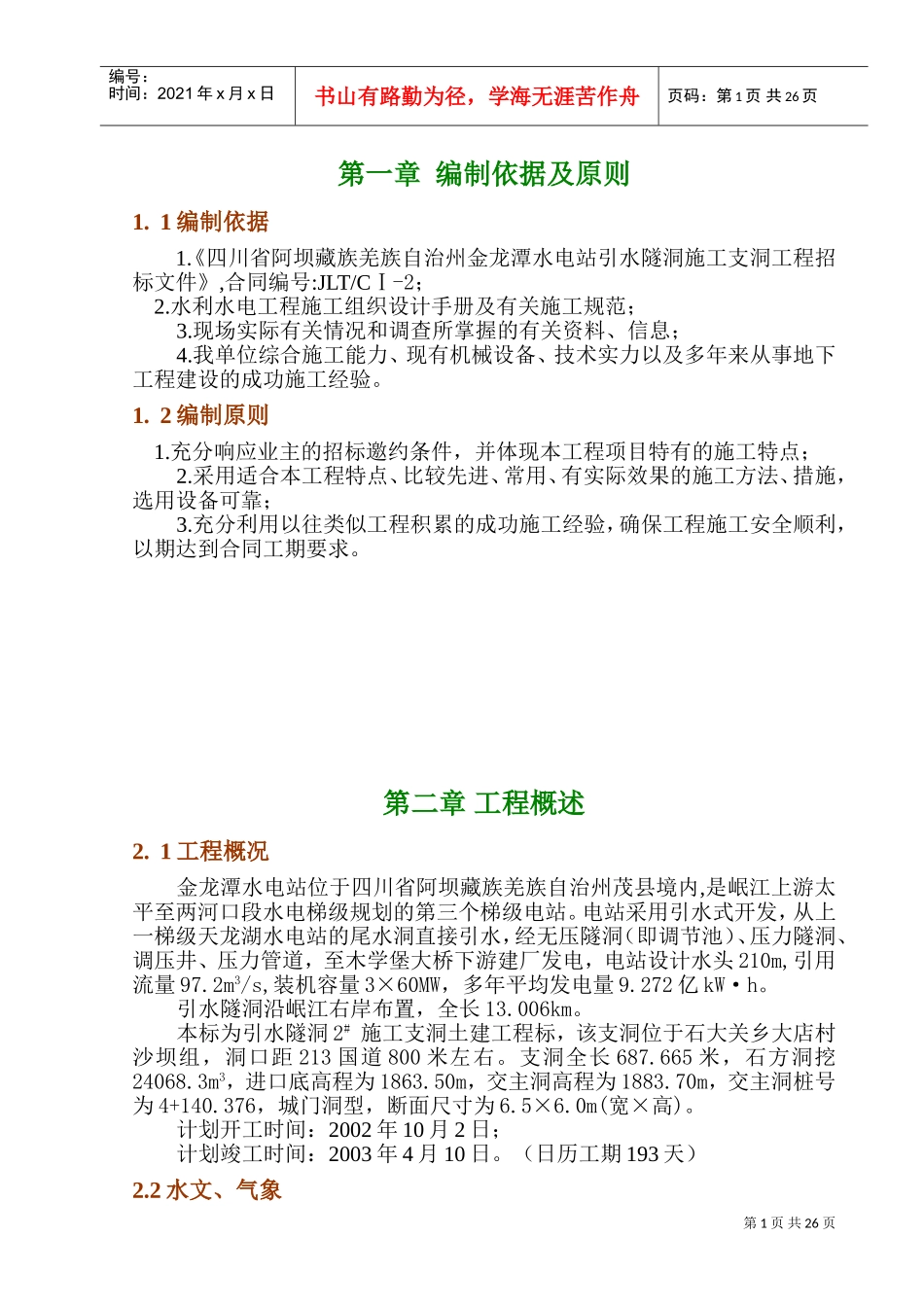

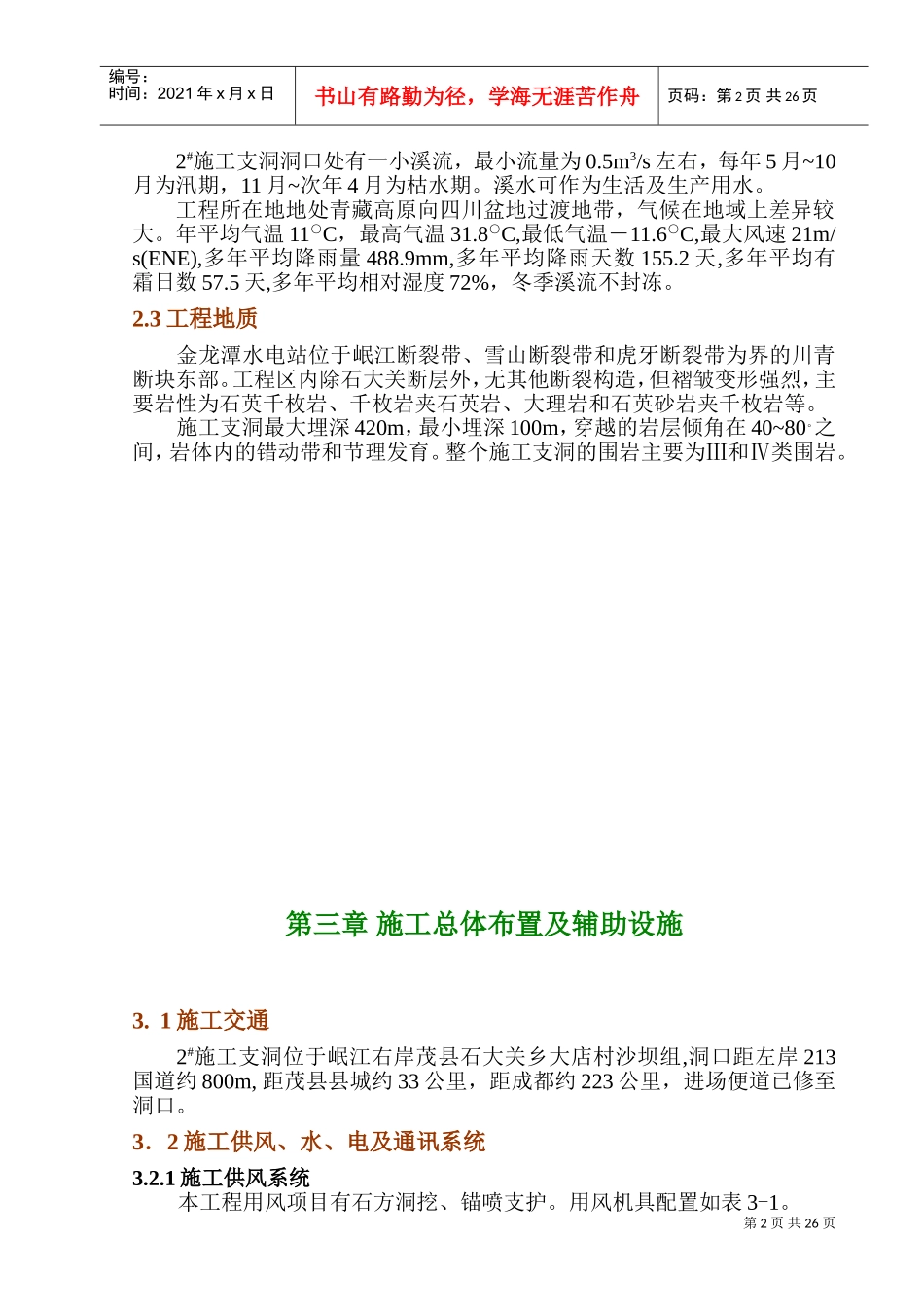

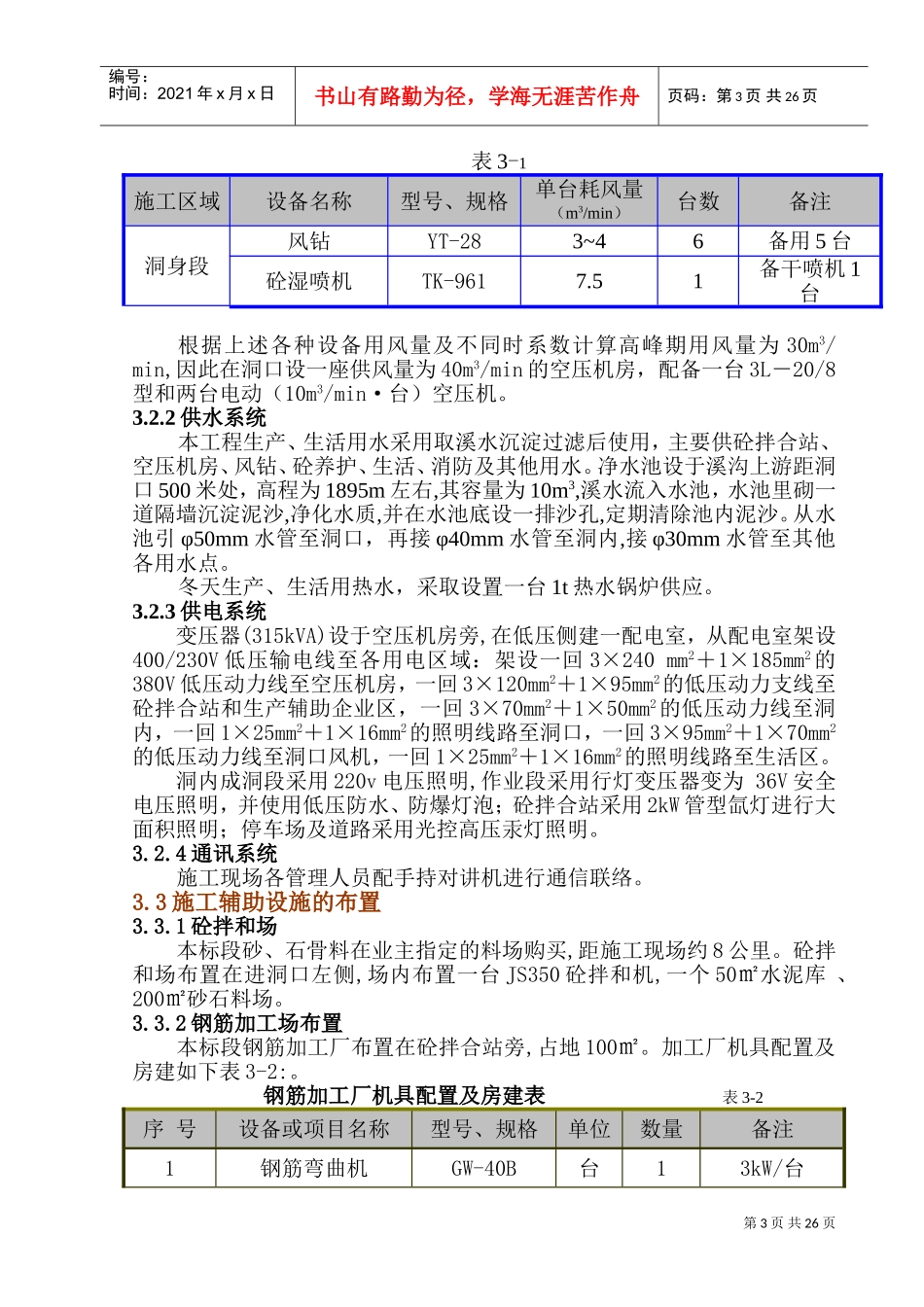

第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共26页第一章编制依据及原则1.1编制依据1.《四川省阿坝藏族羌族自治州金龙潭水电站引水隧洞施工支洞工程招标文件》,合同编号:JLT/CⅠ-2；2.水利水电工程施工组织设计手册及有关施工规范；3.现场实际有关情况和调查所掌握的有关资料、信息；4.我单位综合施工能力、现有机械设备、技术实力以及多年来从事地下工程建设的成功施工经验。1.2编制原则1.充分响应业主的招标邀约条件，并体现本工程项目特有的施工特点；2.采用适合本工程特点、比较先进、常用、有实际效果的施工方法、措施，选用设备可靠；3.充分利用以往类似工程积累的成功施工经验，确保工程施工安全顺利，以期达到合同工期要求。第二章工程概述2.1工程概况金龙潭水电站位于四川省阿坝藏族羌族自治州茂县境内,是岷江上游太平至两河口段水电梯级规划的第三个梯级电站。电站采用引水式开发，从上一梯级天龙湖水电站的尾水洞直接引水，经无压隧洞（即调节池）、压力隧洞、调压井、压力管道，至木学堡大桥下游建厂发电，电站设计水头210m,引用流量97.2m3/s,装机容量3×60MW，多年平均发电量9.272亿kW·h。引水隧洞沿岷江右岸布置，全长13.006km。本标为引水隧洞2#施工支洞土建工程标，该支洞位于石大关乡大店村沙坝组，洞口距213国道800米左右。支洞全长687.665米，石方洞挖24068.3m3，进口底高程为1863.50m，交主洞高程为1883.70m，交主洞桩号为4+140.376，城门洞型，断面尺寸为6.5×6.0m(宽×高)。计划开工时间：2002年10月2日；计划竣工时间：2003年4月10日。（日历工期193天）2.2水文、气象第2页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共26页2#施工支洞洞口处有一小溪流，最小流量为0.5m3/s左右，每年5月~10月为汛期，11月~次年4月为枯水期。溪水可作为生活及生产用水。工程所在地地处青藏高原向四川盆地过渡地带，气候在地域上差异较大。年平均气温11○C，最高气温31.8○C,最低气温－11.6○C,最大风速21m/s(ENE),多年平均降雨量488.9mm,多年平均降雨天数155.2天,多年平均有霜日数57.5天,多年平均相对湿度72%，冬季溪流不封冻。2.3工程地质金龙潭水电站位于岷江断裂带、雪山断裂带和虎牙断裂带为界的川青断块东部。工程区内除石大关断层外，无其他断裂构造，但褶皱变形强烈，主要岩性为石英千枚岩、千枚岩夹石英岩、大理岩和石英砂岩夹千枚岩等。施工支洞最大埋深420m，最小埋深100m，穿越的岩层倾角在40~80。之间，岩体内的错动带和节理发育。整个施工支洞的围岩主要为Ⅲ和Ⅳ类围岩。第三章施工总体布置及辅助设施3.1施工交通2#施工支洞位于岷江右岸茂县石大关乡大店村沙坝组,洞口距左岸213国道约800m,距茂县县城约33公里，距成都约223公里，进场便道已修至洞口。3．2施工供风、水、电及通讯系统3.2.1施工供风系统本工程用风项目有石方洞挖、锚喷支护。用风机具配置如表3-1。第3页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共26页表3-1施工区域设备名称型号、规格单台耗风量（m3/min）台数备注洞身段风钻YT-283~46备用5台砼湿喷机TK-9617.51备干喷机1台根据上述各种设备用风量及不同时系数计算高峰期用风量为30m3/min,因此在洞口设一座供风量为40m3/min的空压机房，配备一台3L－20/8型和两台电动（10m3/min·台）空压机。3.2.2供水系统本工程生产、生活用水采用取溪水沉淀过滤后使用，主要供砼拌合站、空压机房、风钻、砼养护、生活、消防及其他用水。净水池设于溪沟上游距洞口500米处，高程为1895m左右,其容量为10m3,溪水流入水池，水池里砌一道隔墙沉淀泥沙,净化水质,并在水池底设一排沙孔,定期清除池内泥沙。从水池引φ50mm水管至洞口，再接φ40mm水管至洞内,接φ30mm水管至其他各用水点。冬天生产、生活用热水，采取设置一台1t热水锅炉供应。3.2.3供电系统变压器(315kVA)设于空压机房旁,在低压侧建一配电室，从配电室架设400/230V低压输电线至各用电区域：架设一回3×240mm2＋1×185mm2的380V低压动力线至空压机房，一回3×120mm2＋1×95mm2的低压动力支线至砼拌合...
