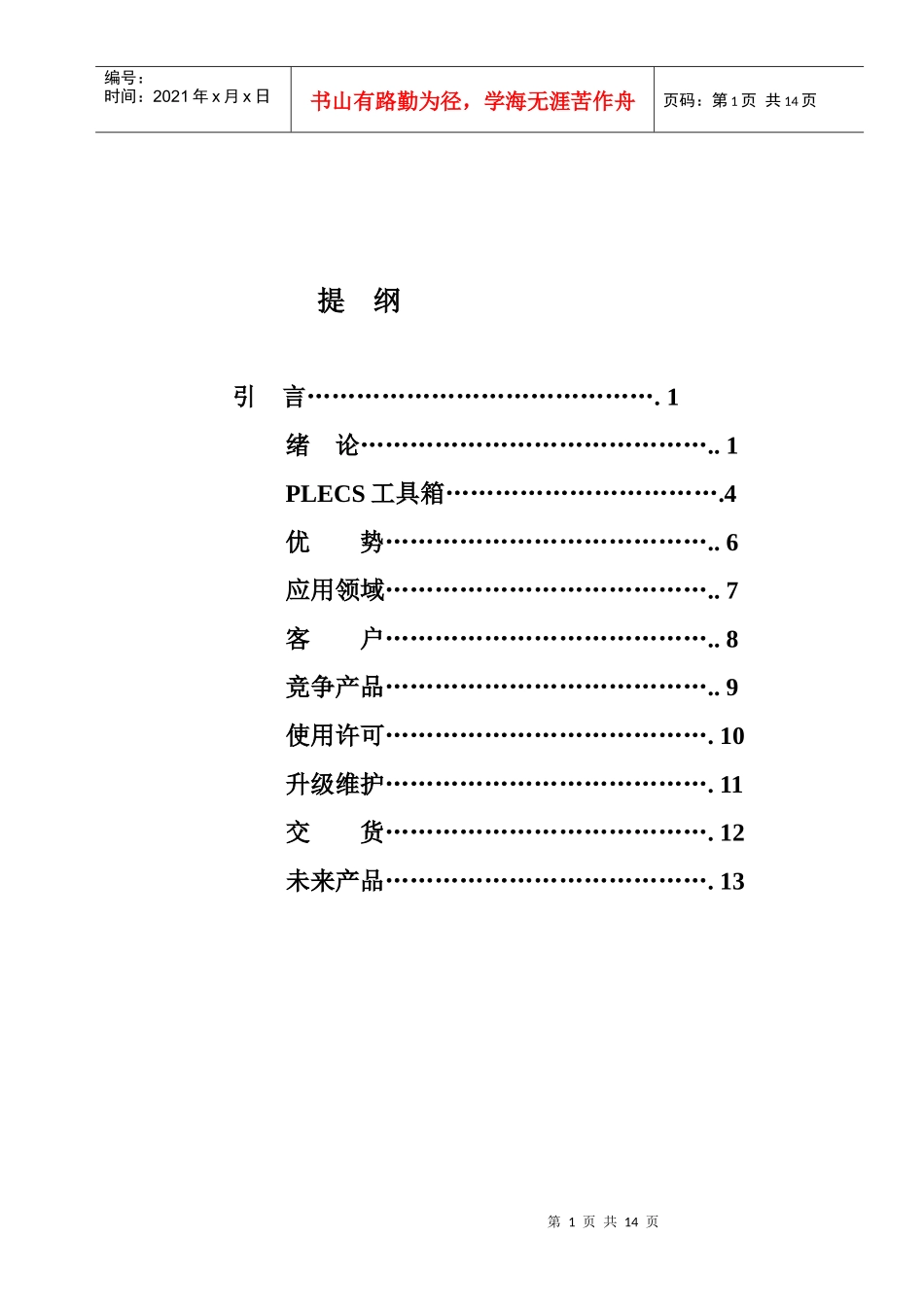

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页提纲引言…………………………………….1绪论……………………………………..1PLECS工具箱…………………………….4优势…………………………………..6应用领域…………………………………..7客户…………………………………..8竞争产品…………………………………..9使用许可………………………………….10升级维护………………………………….11交货………………………………….12未来产品………………………………….13第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页引言电气系统的仿真通常采用MATLAB或者SPICE软件，但他们都有各自的缺点。PLECS是一个运行于Simulink环境下的工具箱，适用于电气系统的仿真。当被仿真的系统既含有电路部分，又含有复杂的控制方案时，PLECS提供了一个简便的仿真手段。绪论随着科学技术、仿真理论及计算机的不断发展，仿真技术在不断的提高,在如今的科学研究中，仿真技术大大提高了科学研究水平，缩短了科学研究周期、降低了科学研究成本及风险、促进了各不同领域学科间的融合、加速了科研成果转化为生产力。现在,越来越多的技术人员采用计算机来对电气系统来进行仿真。当前适用于电气系统的仿真软件广义上可以分为两大类:电路仿真软件和系统仿真软件。电路仿真软件以SPICE和SABER为代表。当技术人员使用这类仿真软件来对电气系统进行仿真时，必须在仿真环境中描述各个电气元件和各个元件之间的电气连接。对此，人们通常采用网络表(netlist)来描述电气系统，或者在仿真软件中绘制电路图来描述电气系统。仿真软件将以等效的数学模型对电路进行仿真。虽然使用这类软件可以很方便地对只包含电子电路的电气系统进行仿真，但是这类软件不适用于仿真含有复杂控制结构的电气系统。系统仿真软件以MATLAB为代表。它在科学研究特别是电子信息科学中有着极为广泛的应用。它的典型使用包括：(1)数学和计算；(2)运算法则；(3)建模、仿真；(4)数据分析、研究等等。它的特点在于其强大的矩阵计算能力和丰富的工具箱。使用系统仿真软件时，电气系统必须采用相应的微分方程或代数方程来描述。当已知系统的传递函数时，使用系统仿真软件进行仿真是十分方便的。但是当被仿真的系统含有电路部分，仿真就变得十分困难。因为如果电路部分以简化的传递函数来表示，则很多细节会被忽略。如果采用Simulink提供的基本模块(如开关和触发器)来构造模型，则相当费时费力。第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页在对电气系统的仿真中，我们遇到的系统经常是既含有电路部分，又含有复杂的控制方案，例如电气传动系统。为了对这样一类电气系统进行快速而准确的仿真，我们需要一个把两类仿真软件的优点结合起来的仿真工具。PLECS工具箱为我们提供了这样一个解决方案。Simulink是MATLAB应用最广泛的一个软件包，它是针对动态系统进行建模、分析、仿真物理系统和数学系统的重要工具。它以MATLAB的核心数学、图形和语言为基础，可以让用户轻松的完成从算法开发、仿真或模拟验证的全过程。Simulink常用的模块有Sources模块库、Sinks模块库、Continues模块库、Discrete模块库、MathOperations模块库等等。每个模块库又有对应的模块。如Sources模块库，它里面有SineWave模块、FromWorkspace模块等。这里就不作详细说明。第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页PLECS工具箱PLECS工具箱是由瑞士苏黎士工学院的JostAllmeling和WolfgangHammer开发。这个工具箱是特别为电力电子系统的仿真而开发，同时，它还适用于仿真既含有电路部分又含有复杂的控制方案的系统。PLECS是基于MATLAB的Simulink为运行环境,可以与Simulink并行被使用,也可以作为Simulink的一个工具箱,和Simulink下的其他模块并列存在.熟悉Simulink的用户,会很轻松的掌握PLECS软件的编辑原理.基本原理：PLECS工具箱的算法是基于状态空间的。当电路中只包含线性元件时，...
