电子设计汽车行驶状态记录仪设计报告VIP免费

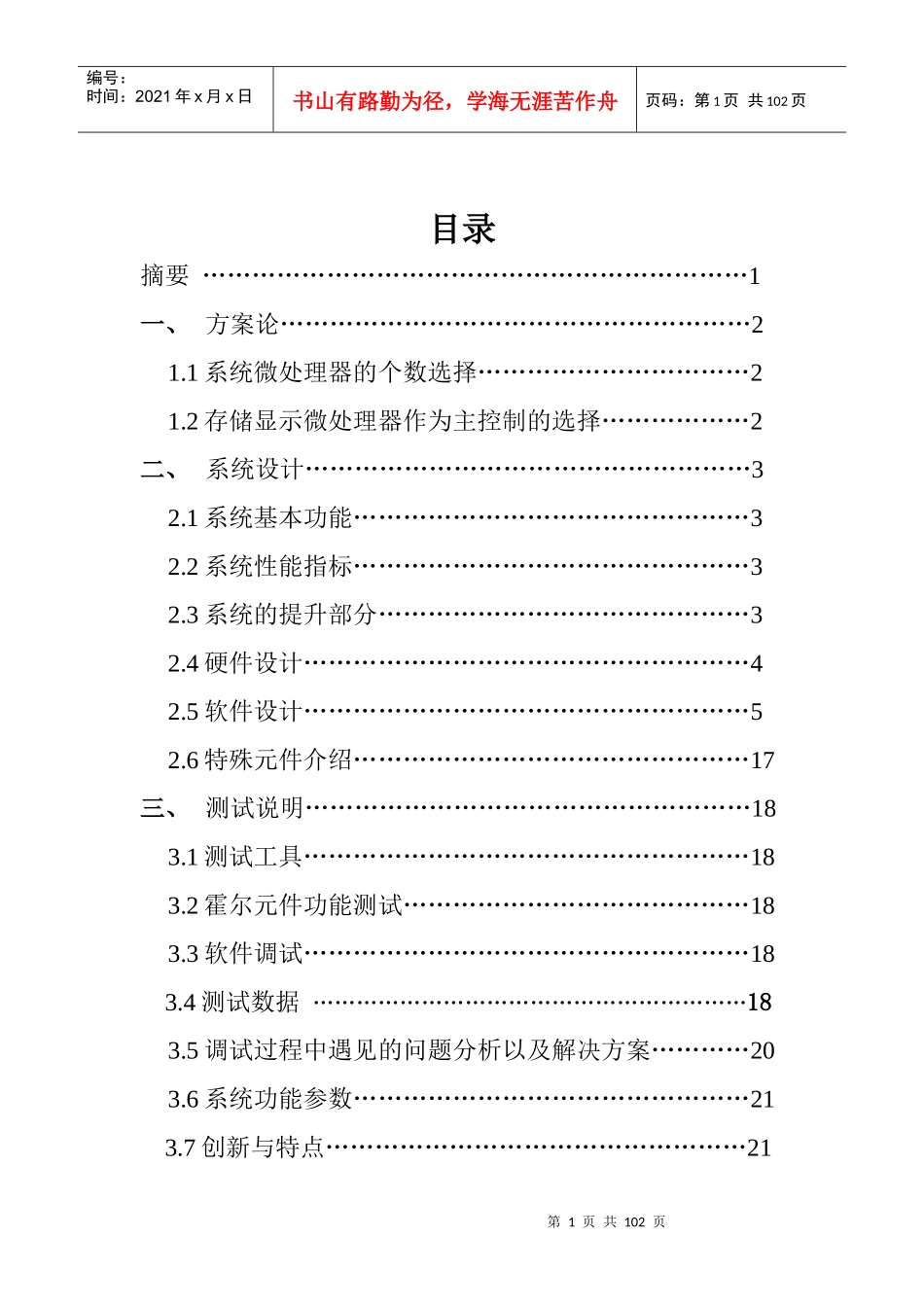

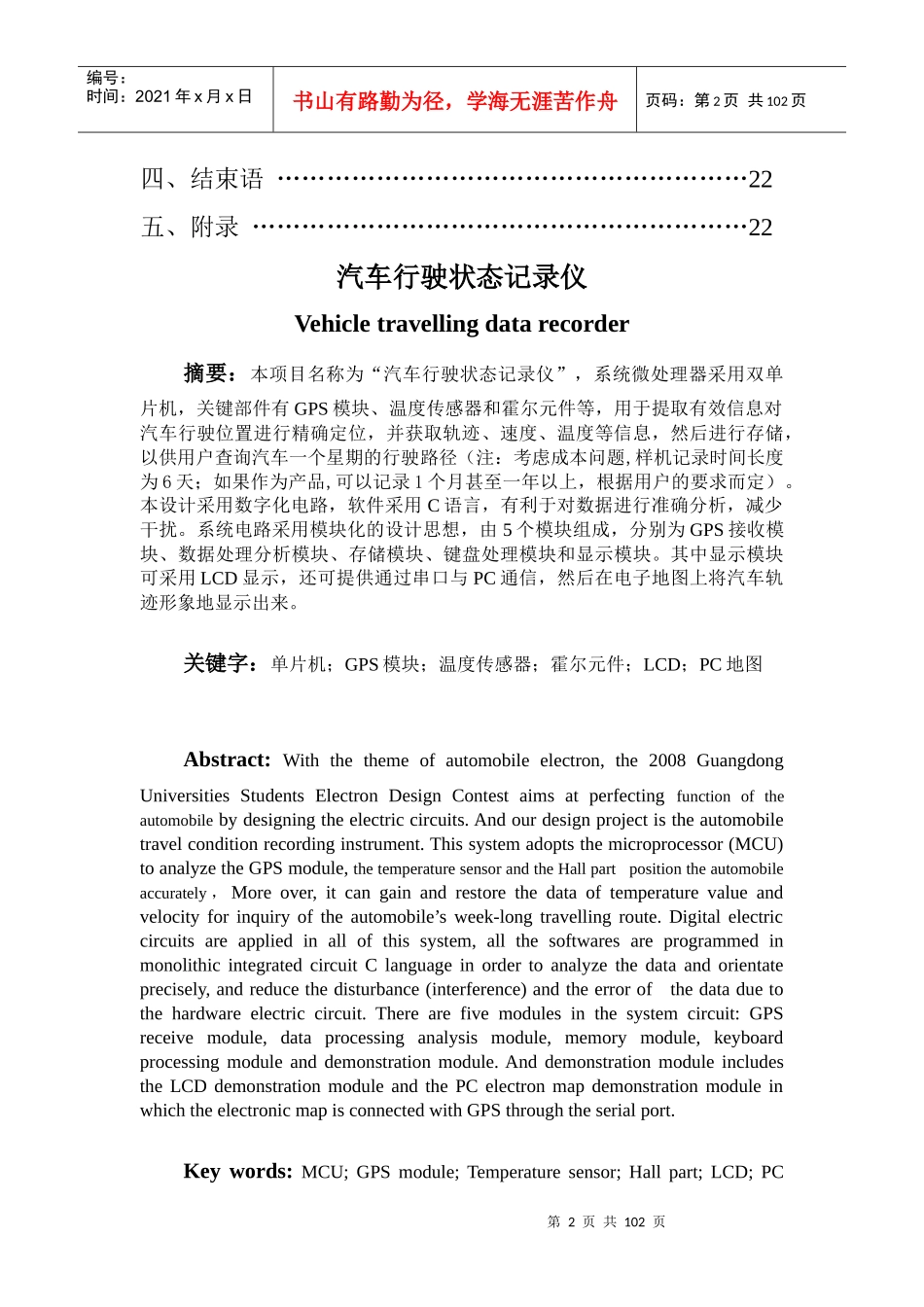

大学生电子设计设计报告汽车行驶状态记录仪Vehicletravellingdatarecorder第1页共102页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共102页目录摘要…………………………………………………………1一、方案论…………………………………………………21.1系统微处理器的个数选择……………………………21.2存储显示微处理器作为主控制的选择………………2二、系统设计………………………………………………32.1系统基本功能…………………………………………32.2系统性能指标…………………………………………32.3系统的提升部分………………………………………32.4硬件设计………………………………………………42.5软件设计………………………………………………52.6特殊元件介绍…………………………………………17三、测试说明………………………………………………183.1测试工具………………………………………………183.2霍尔元件功能测试……………………………………183.3软件调试………………………………………………183.4测试数据……………………………………………………183.5调试过程中遇见的问题分析以及解决方案…………203.6系统功能参数…………………………………………213.7创新与特点……………………………………………21第2页共102页第1页共102页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共102页四、结束语…………………………………………………22五、附录……………………………………………………22汽车行驶状态记录仪Vehicletravellingdatarecorder摘要：本项目名称为“汽车行驶状态记录仪”，系统微处理器采用双单片机，关键部件有GPS模块、温度传感器和霍尔元件等，用于提取有效信息对汽车行驶位置进行精确定位，并获取轨迹、速度、温度等信息，然后进行存储，以供用户查询汽车一个星期的行驶路径（注：考虑成本问题,样机记录时间长度为6天；如果作为产品,可以记录1个月甚至一年以上，根据用户的要求而定）。本设计采用数字化电路，软件采用C语言，有利于对数据进行准确分析，减少干扰。系统电路采用模块化的设计思想，由5个模块组成，分别为GPS接收模块、数据处理分析模块、存储模块、键盘处理模块和显示模块。其中显示模块可采用LCD显示，还可提供通过串口与PC通信，然后在电子地图上将汽车轨迹形象地显示出来。关键字：单片机；GPS模块；温度传感器；霍尔元件；LCD；PC地图Abstract:Withthethemeofautomobileelectron,the2008GuangdongUniversitiesStudentsElectronDesignContestaimsatperfectingfunctionoftheautomobilebydesigningtheelectriccircuits.Andourdesignprojectistheautomobiletravelconditionrecordinginstrument.Thissystemadoptsthemicroprocessor(MCU)toanalyzetheGPSmodule,thetemperaturesensorandtheHallpartpositiontheautomobileaccurately，Moreover,itcangainandrestorethedataoftemperaturevalueandvelocityforinquiryoftheautomobile’sweek-longtravellingroute.Digitalelectriccircuitsareappliedinallofthissystem,allthesoftwaresareprogrammedinmonolithicintegratedcircuitClanguageinordertoanalyzethedataandorientateprecisely,andreducethedisturbance(interference)andtheerrorofthedataduetothehardwareelectriccircuit.Therearefivemodulesinthesystemcircuit:GPSreceivemodule,dataprocessinganalysismodule,memorymodule,keyboardprocessingmoduleanddemonstrationmodule.AnddemonstrationmoduleincludestheLCDdemonstrationmoduleandthePCelectronmapdemonstrationmoduleinwhichtheelectronicmapisconnectedwithGPSthroughtheserialport.Keywords:MCU;GPSmodule;Temperaturesensor;Hallpart;LCD;PC第3页共102页第2页共102页89C52微处理芯片GPS接收模块PC地图显示模块数据存储模块时钟模块霍尔传感器温度传感器键盘扫描存储微处理器显示微处理器时钟模块存储模块GPS接收模块霍尔传感器温度传感器PC电子地图LCD显示模块键盘模块存储微处理器显示微处理...
