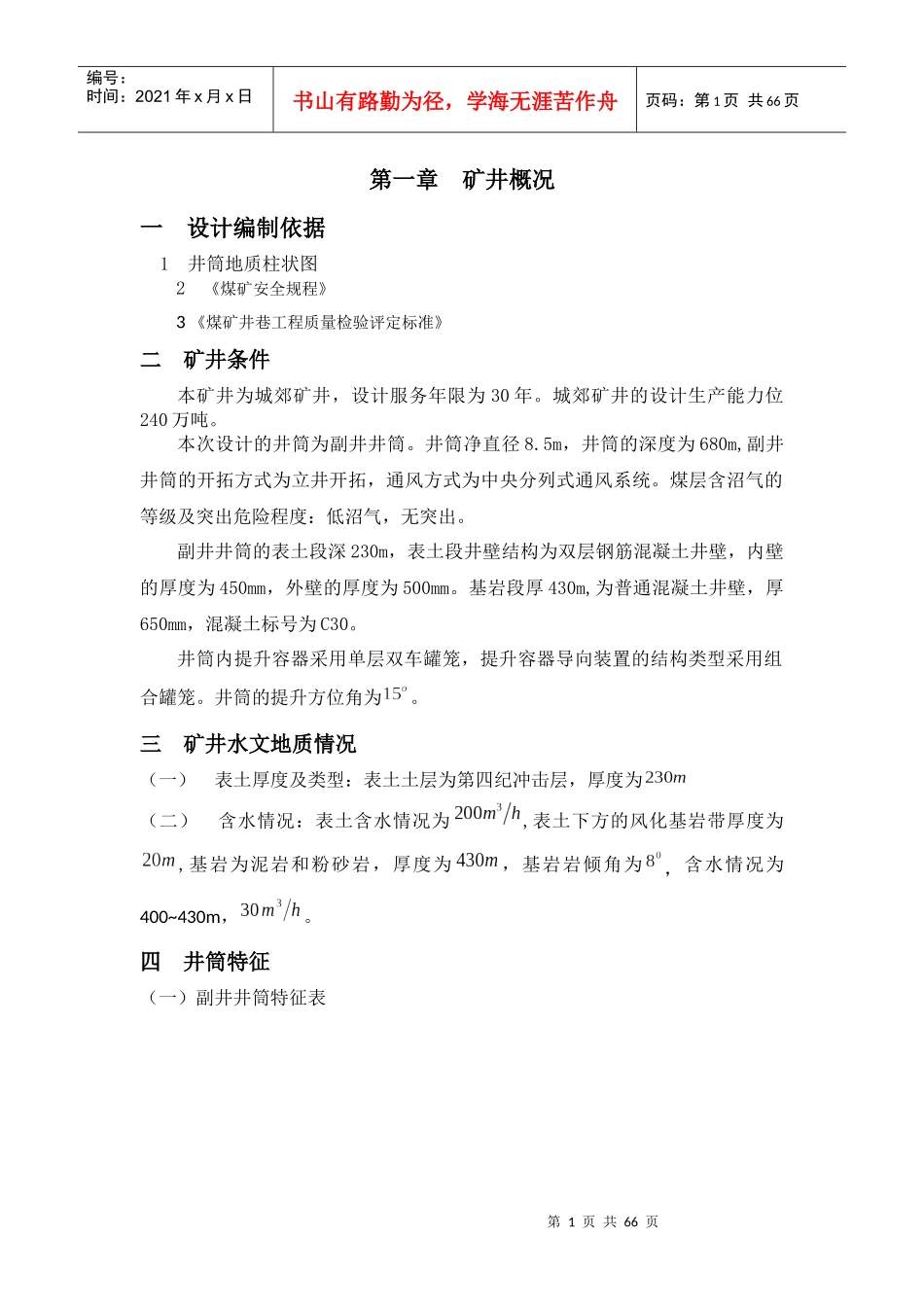

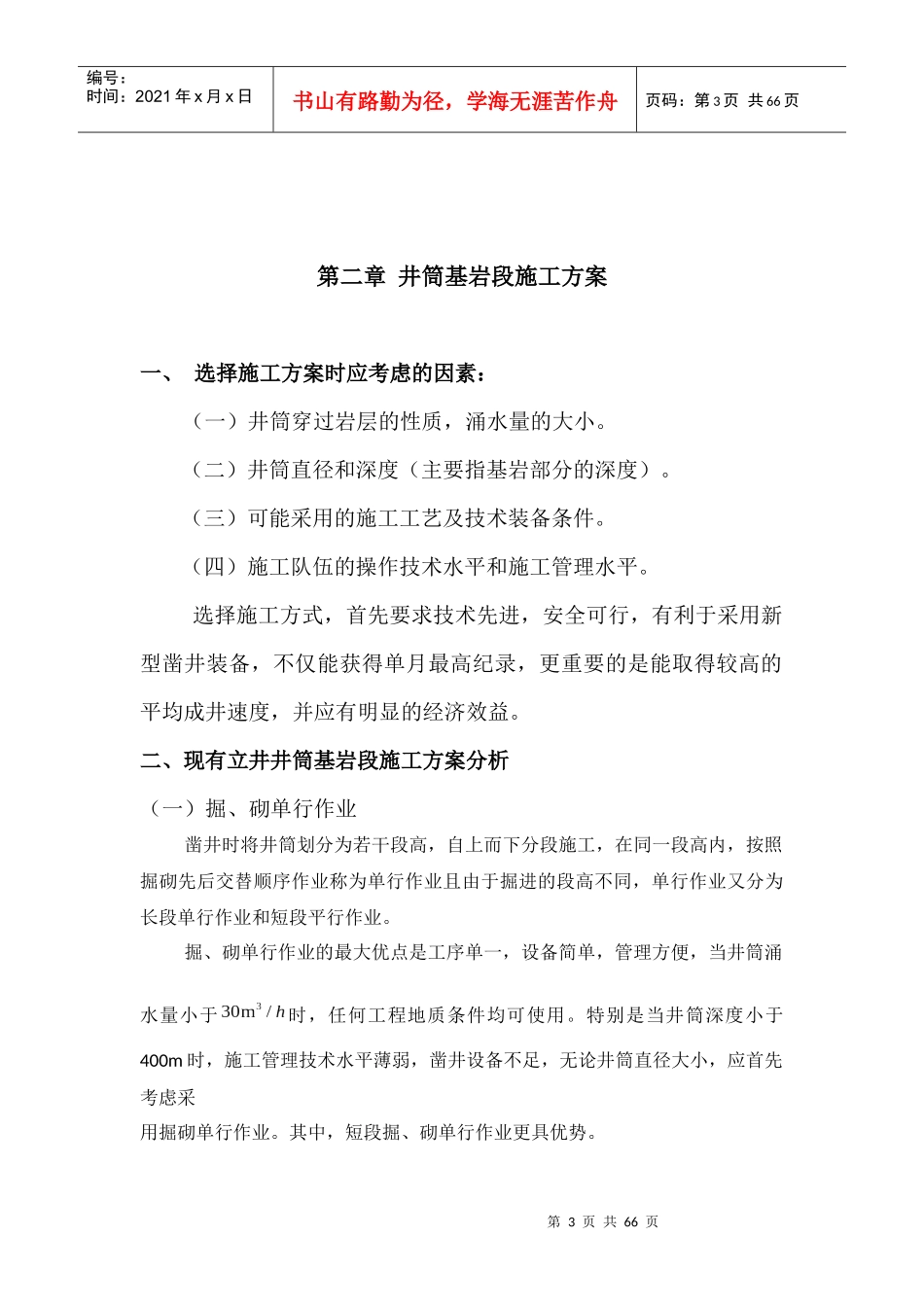

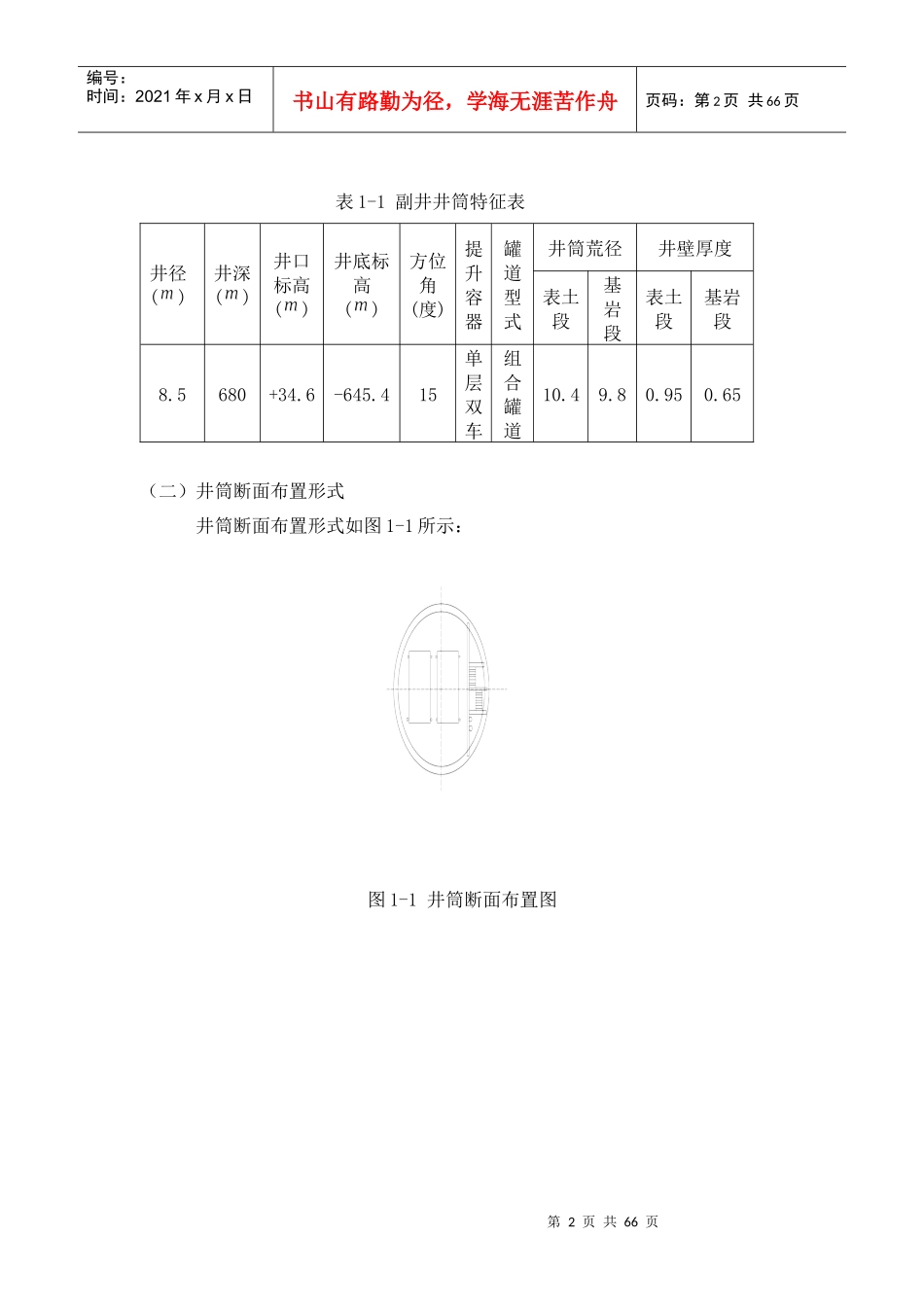

第1页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共66页第一章矿井概况一设计编制依据1井筒地质柱状图2《煤矿安全规程》3《煤矿井巷工程质量检验评定标准》二矿井条件本矿井为城郊矿井，设计服务年限为30年。城郊矿井的设计生产能力位240万吨。本次设计的井筒为副井井筒。井筒净直径8.5m，井筒的深度为680m,副井井筒的开拓方式为立井开拓，通风方式为中央分列式通风系统。煤层含沼气的等级及突出危险程度：低沼气，无突出。副井井筒的表土段深230m，表土段井壁结构为双层钢筋混凝土井壁，内壁的厚度为450mm，外壁的厚度为500mm。基岩段厚430m,为普通混凝土井壁，厚650mm，混凝土标号为C30。井筒内提升容器采用单层双车罐笼，提升容器导向装置的结构类型采用组合罐笼。井筒的提升方位角为。三矿井水文地质情况（一）表土厚度及类型：表土土层为第四纪冲击层，厚度为（二）含水情况：表土含水情况为,表土下方的风化基岩带厚度为,基岩为泥岩和粉砂岩，厚度为，基岩岩倾角为，含水情况为400~430m，。四井筒特征（一）副井井筒特征表第2页共66页第1页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共66页表1-1副井井筒特征表井径()井深()井口标高()井底标高()方位角(度)提升容器罐道型式井筒荒径井壁厚度表土段基岩段表土段基岩段8.5680+34.6-645.415单层双车组合罐道10.49.80.950.65（二）井筒断面布置形式井筒断面布置形式如图1-1所示：图1-1井筒断面布置图第3页共66页第2页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共66页第二章井筒基岩段施工方案一、选择施工方案时应考虑的因素：（一）井筒穿过岩层的性质，涌水量的大小。（二）井筒直径和深度（主要指基岩部分的深度）。（三）可能采用的施工工艺及技术装备条件。（四）施工队伍的操作技术水平和施工管理水平。选择施工方式，首先要求技术先进，安全可行，有利于采用新型凿井装备，不仅能获得单月最高纪录，更重要的是能取得较高的平均成井速度，并应有明显的经济效益。二、现有立井井筒基岩段施工方案分析（一）掘、砌单行作业凿井时将井筒划分为若干段高，自上而下分段施工，在同一段高内，按照掘砌先后交替顺序作业称为单行作业且由于掘进的段高不同，单行作业又分为长段单行作业和短段平行作业。掘、砌单行作业的最大优点是工序单一，设备简单，管理方便，当井筒涌水量小于时，任何工程地质条件均可使用。特别是当井筒深度小于400m时，施工管理技术水平薄弱，凿井设备不足，无论井筒直径大小，应首先考虑采用掘砌单行作业。其中，短段掘、砌单行作业更具优势。第4页共66页第3页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共66页（二）掘、砌平行作业掘砌平行作业仍有长段平行作业和短段平行作业之分。长段平行施工，是在工作面进行掘进作业和临时支护，而上段，则由吊盘自下而上进行砌壁工作。短段掘、砌平行作业，掘、砌工作也是自上而下，并同时进行施工。掘进工作在掩护筒保护下进行；砌壁是在多层吊盘上，自上而下逐段浇灌混凝土，每浇灌完一段井壁，即可进行下一段的混凝土浇灌工作。掘砌、掘安平行作业一次成井，是在两个段高内、下端掘进与上段砌壁，安装相平行，而砌壁和安装工序则按先后循序进行，砌壁自上而下，安装自上而下。长段平行作业施工装备复杂，设备用量多，围岩暴露时间长，对井筒围岩稳定产生不利影响，施工组织和安全作业复杂；短段平行作业不受井筒深度和截面大小的制约，在严格信号系统的管理和施工工序组织恰当的情况下，可以掘、砌共用提升系统。平行作业方式主要用于井筒直径大的深井工程。（三）掘、砌混合作业井筒掘、砌工序在时间上有部分平行时称混合作业。它既不同于单行作业也不同于平行作业。混合作业是在向模板浇灌混凝土达1米高左右的时候，在继续浇筑混凝土的同时，可装岩出渣。待井壁浇筑完成后，作业面上的掘进工作又转为单独作业，依此往复循环。该作业方式在重型凿井机械化装备的利用、施工组织管理、施工安全作业以及成井的各项经济指标等方面，都优于...
