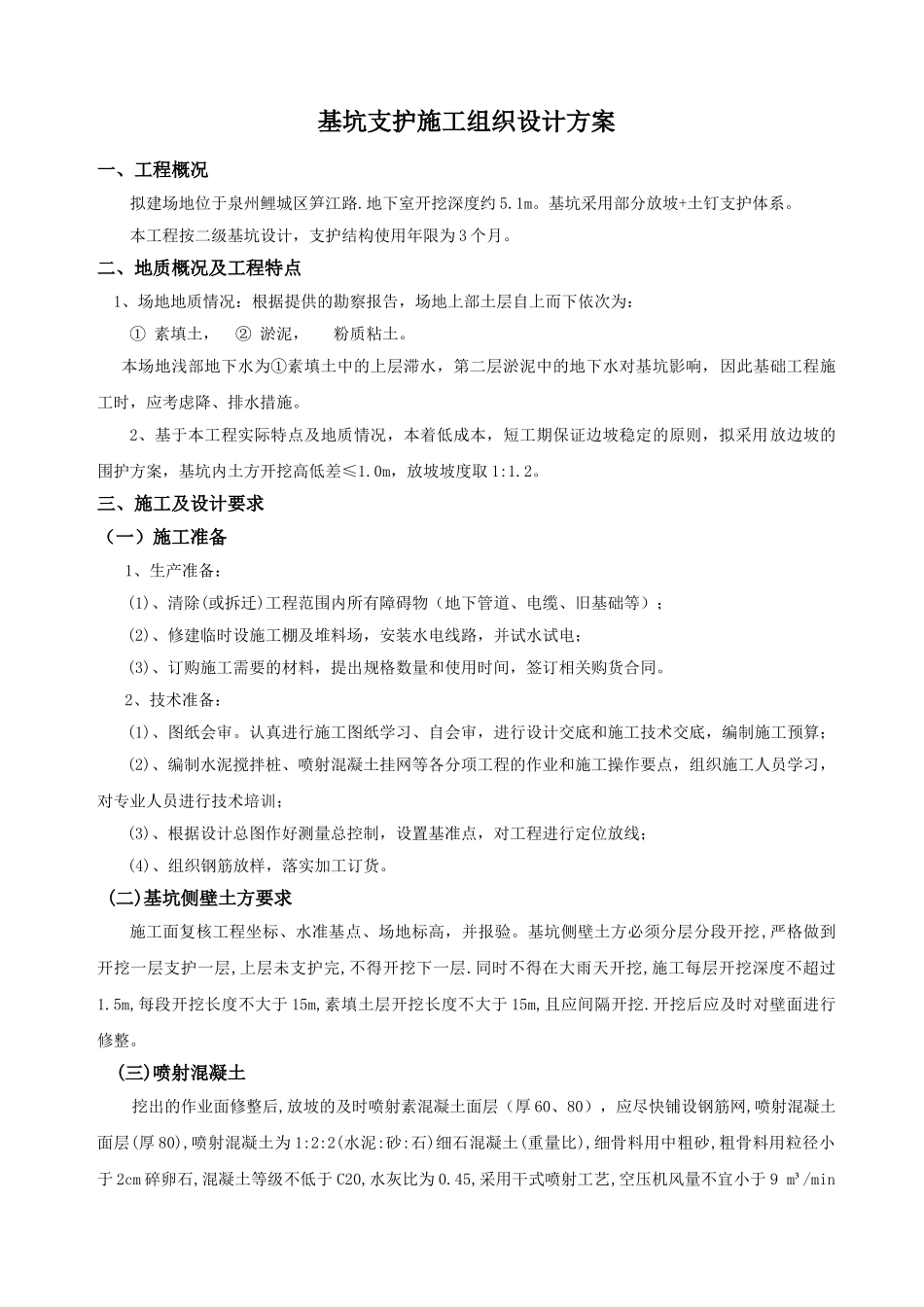

基坑支护施工组织设计方案一、工程概况拟建场地位于泉州鲤城区笋江路.地下室开挖深度约5.1m。基坑采用部分放坡+土钉支护体系。本工程按二级基坑设计，支护结构使用年限为3个月。二、地质概况及工程特点1、场地地质情况：根据提供的勘察报告，场地上部土层自上而下依次为：①素填土，②淤泥，粉质粘土。本场地浅部地下水为①素填土中的上层滞水，第二层淤泥中的地下水对基坑影响，因此基础工程施工时，应考虑降、排水措施。2、基于本工程实际特点及地质情况，本着低成本，短工期保证边坡稳定的原则，拟采用放边坡的围护方案，基坑内土方开挖高低差≤1.0m，放坡坡度取1:1.2。三、施工及设计要求（一）施工准备1、生产准备：(1)、清除(或拆迁)工程范围内所有障碍物（地下管道、电缆、旧基础等）；(2)、修建临时设施工棚及堆料场，安装水电线路，并试水试电；(3)、订购施工需要的材料，提出规格数量和使用时间，签订相关购货合同。2、技术准备：(1)、图纸会审。认真进行施工图纸学习、自会审，进行设计交底和施工技术交底，编制施工预算；(2)、编制水泥搅拌桩、喷射混凝土挂网等各分项工程的作业和施工操作要点，组织施工人员学习，对专业人员进行技术培训；(3)、根据设计总图作好测量总控制，设置基准点，对工程进行定位放线；(4)、组织钢筋放样，落实加工订货。(二)基坑侧壁土方要求施工面复核工程坐标、水准基点、场地标高，并报验。基坑侧壁土方必须分层分段开挖,严格做到开挖一层支护一层,上层未支护完,不得开挖下一层.同时不得在大雨天开挖,施工每层开挖深度不超过1.5m,每段开挖长度不大于15m,素填土层开挖长度不大于15m,且应间隔开挖.开挖后应及时对壁面进行修整。(三)喷射混凝土挖出的作业面修整后,放坡的及时喷射素混凝土面层（厚60、80），应尽快铺设钢筋网,喷射混凝土面层(厚80),喷射混凝土为1:2:2(水泥:砂:石)细石混凝土(重量比),细骨料用中粗砂,粗骨料用粒径小于2cm碎卵石,混凝土等级不低于C20,水灰比为0.45,采用干式喷射工艺,空压机风量不宜小于9m³/min以防堵管,喷头水压不应小于0.15MPａ,为加速凝结可掺适量速凝剂.可一次喷射,也可分两次喷射混凝土,终凝后2h应浇水养护,保持混凝土面湿润,养护期不少于7天,喷射混凝土面层强度达到80%后方可开挖下层土方。(四)铺设钢丝网分层分段铺设钢丝网,钢丝网应牢固固定在边壁上,边壁上的钢丝网应伸到地表面,长度为0.5m,钢丝搭接采用绑扎，上下段钢丝网搭接长度应大于300mm。四、主要施工方法和施工工艺（一）施工准备→测量定位放样→水泥搅拌桩施工→土方开挖→整平坡面→土钉成孔→钢筋挂网→注浆→面板喷射砼→养护。（二）水泥搅拌桩施工工艺及质量控制：1.制桩工艺流程：钻进/提升速度为0.5～0.65M/min，采用二次搅拌，二次喷浆的施工工艺。制桩工艺流程为：定位→清管→制浆→送浆→喷浆→钻进到位→喷浆、搅拌→提升。2.施工参数：a.搅拌钻杆的转速为60r/minb.搅拌桩桩径为500MM，间距400MM，搭接长度100MM。设计桩长为6M。挡墙搅拌桩水泥掺合量为18%，止水帷幕水泥掺合量为20%。c.水泥浆配合比（重量比）：水泥浆中水泥∶水=1:0.5，灰浆机内每次投料为水泥8包（400Kg），加水200Kg。3.成桩质量控制：a.桩位准确：施工时复核建筑物轴线，水准基点，场地标高等。桩位放样严格依照设计图纸,复核后偏差不得大于10MM。b.探查清除表层障碍物：埋深1.5M以下的障碍物，与设计人员商量酌情处理。c.严格控制水灰比：加水应用经过核准的定量容器。外加剂严禁过量。d.水泥浆必须充分拌和均匀，每次投料后搅拌时间不少于3分钟，分次拌和连续进行，确保供应不断；水泥浆从砂浆拌和机倒入送浆泵储浆前，需经筛网过滤，以防出浆口堵塞，并控制储浆桶内储浆量，以防水泥浆供应不足而断桩。储浆桶内水泥浆应经常搅动以防沉甸引起不均匀。e.设备就位平整、稳固。搅拌机垂直，其垂直度偏差不得超过1%；必须见到水泥浆从喷浆口喷出并有一定压力后，方可开始进行搅拌钻进操作；钻进、喷浆必须到位，并作好记录。f.按成桩试验确定的压力档次操作挤压泵，并随时观察送浆管的送浆情况，若有异常应查明原因，妥善处理并记录，若发生喷浆中断，应从地...
