耐久性混凝土外观质量控制探索VIP专享VIP免费

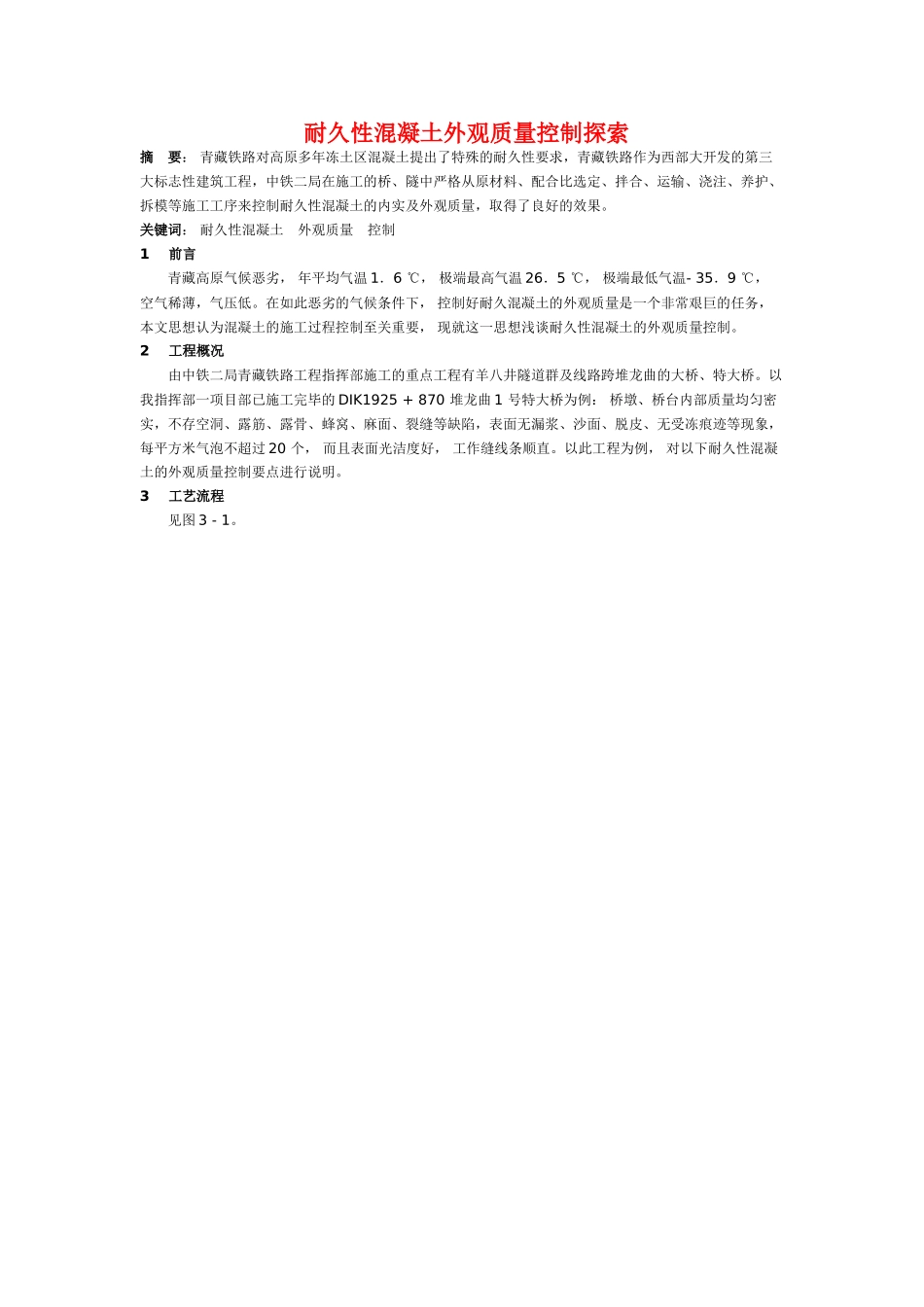

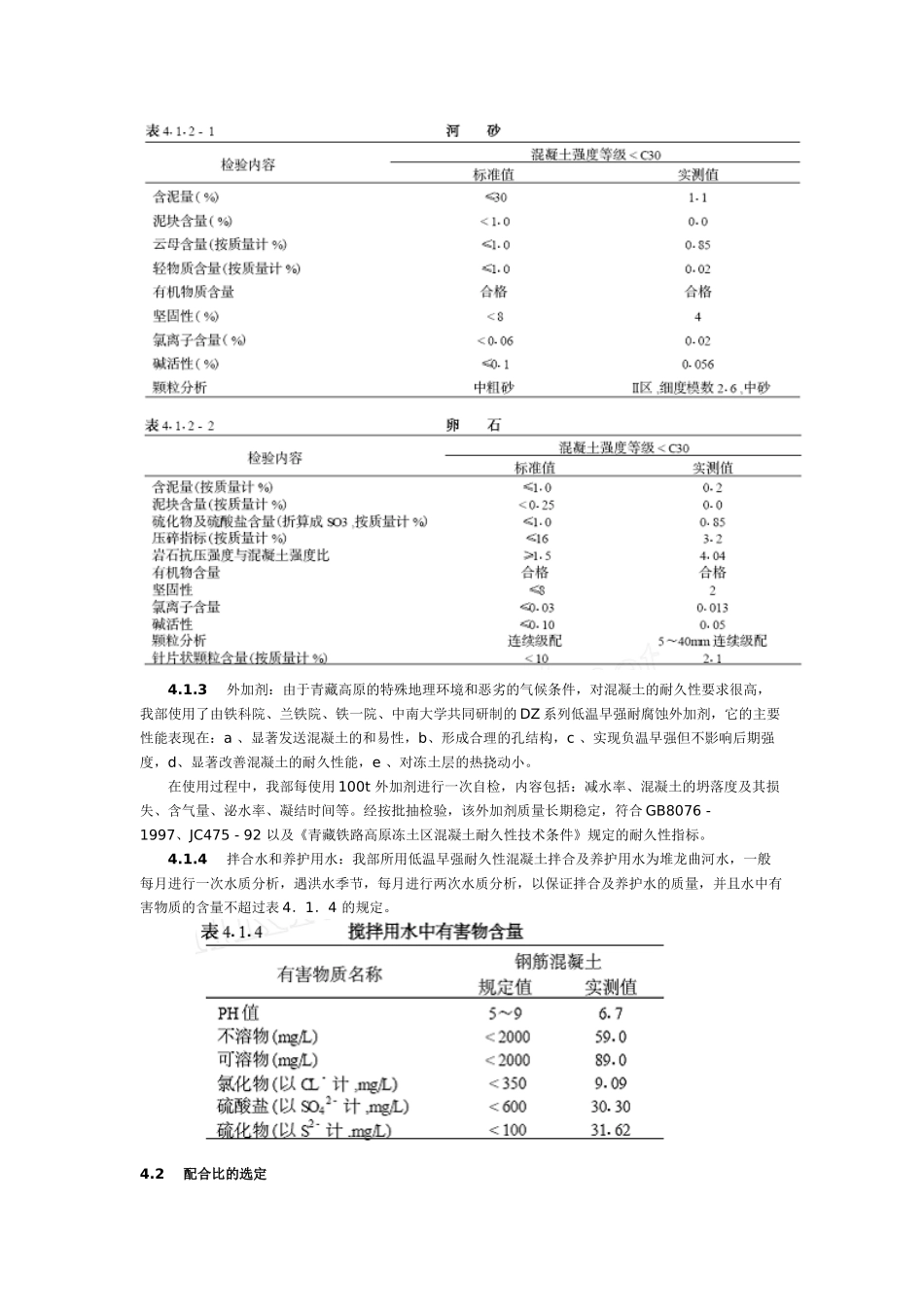

耐久性混凝土外观质量控制探索摘要：青藏铁路对高原多年冻土区混凝土提出了特殊的耐久性要求，青藏铁路作为西部大开发的第三大标志性建筑工程，中铁二局在施工的桥、隧中严格从原材料、配合比选定、拌合、运输、浇注、养护、拆模等施工工序来控制耐久性混凝土的内实及外观质量，取得了良好的效果。关键词：耐久性混凝土外观质量控制1前言青藏高原气候恶劣，年平均气温1．6℃，极端最高气温26．5℃，极端最低气温-35．9℃，空气稀薄，气压低。在如此恶劣的气候条件下，控制好耐久混凝土的外观质量是一个非常艰巨的任务，本文思想认为混凝土的施工过程控制至关重要，现就这一思想浅谈耐久性混凝土的外观质量控制。2工程概况由中铁二局青藏铁路工程指挥部施工的重点工程有羊八井隧道群及线路跨堆龙曲的大桥、特大桥。以我指挥部一项目部已施工完毕的DIK1925+870堆龙曲1号特大桥为例：桥墩、桥台内部质量均匀密实，不存空洞、露筋、露骨、蜂窝、麻面、裂缝等缺陷，表面无漏浆、沙面、脱皮、无受冻痕迹等现象，每平方米气泡不超过20个，而且表面光洁度好，工作缝线条顺直。以此工程为例，对以下耐久性混凝土的外观质量控制要点进行说明。3工艺流程见图3-1。4控制要点4．1原材料控制4.1.1水泥：水泥是混凝土中的胶结材料，质量的好坏直接影响混凝土强度及外观质量。我部每到达一批水泥，物资科均以书面的材料进场通知单通知试验室，并附上进场水泥的合格证，由试验室按规定取样复检，复检合格后才投入使用。每个月由监理工程师组织试验室、物资科不定期抽查水泥库房的堆码及是否存有过期结块的不合格产品，如发现问题立即整改和将不合格产品清除出场，为了防止水泥和混凝土的有关添加剂中碱性氧化物质与砂中活性二氧化硅等物质在常温、常压下缓慢反应生成碱硅胶后吸水膨胀导致混凝土破坏。我部优先选用西藏高争P·O32．5R和甘肃祁连山P·O32.5R低碱水泥，经按批抽样复检，其安定性、强度、细度、凝结时间、碱含量符合GB175-1999的规定。4.1.2粗细骨料：粗细骨料的级配好坏、粒径的大小、含泥量的多少以及碱活性都直接影响耐久性混凝土的耐久性指标及外观质量。因此，我部在材料调查后，选用了羊八井及堆龙曲的砂石料场，经检测各项指标符合TB10210-2001的规定。见表4．1．2-1、表4．1．2-24.1.3外加剂：由于青藏高原的特殊地理环境和恶劣的气候条件，对混凝土的耐久性要求很高，我部使用了由铁科院、兰铁院、铁一院、中南大学共同研制的DZ系列低温早强耐腐蚀外加剂，它的主要性能表现在：a、显著发送混凝土的和易性，b、形成合理的孔结构，c、实现负温早强但不影响后期强度，d、显著改善混凝土的耐久性能，e、对冻土层的热挠动小。在使用过程中，我部每使用100t外加剂进行一次自检，内容包括：减水率、混凝土的坍落度及其损失、含气量、泌水率、凝结时间等。经按批抽检验，该外加剂质量长期稳定，符合GB8076-1997、JC475-92以及《青藏铁路高原冻土区混凝土耐久性技术条件》规定的耐久性指标。4.1.4拌合水和养护用水：我部所用低温早强耐久性混凝土拌合及养护用水为堆龙曲河水，一般每月进行一次水质分析，遇洪水季节，每月进行两次水质分析，以保证拌合及养护水的质量，并且水中有害物质的含量不超过表4．1．4的规定。4.2配合比的选定4.2.1配合比的确定：配合比的初步确定根据现行行业标准《普通混凝土配合比设计》JGJ55-2000及青藏总指[2002]88号文件进行。C15～C25混凝土初步配合比见表4．2．1-1。经过试拌调整，确定配合比见表4．2．1-2。4.2.2配合比检验（1）强度检验按上述配合比制作6组150mm3的立方体试件，其中3组成型后即置于标准养护室养护，另外3组在20℃的环境中静置2小时后送入-20℃的低温冰柜中养护14天，之后再转入标准养护室养护21天，至总龄期35天时试压，结果见表4．2．2-1。从上表可以看出，标养强度值大于设计强度值，负温试验强度值大于标养强度值。结论：该配合比的强度指标合格。（2）抗冻等八项指标检验按上述配合比制作成型八项耐久性指标试件，并按规定养护至龄期，送到青藏铁路耐久性混凝土试验中心检验，结果见表4．2．2-2。从表七可以看出：该配合比八项耐久...
