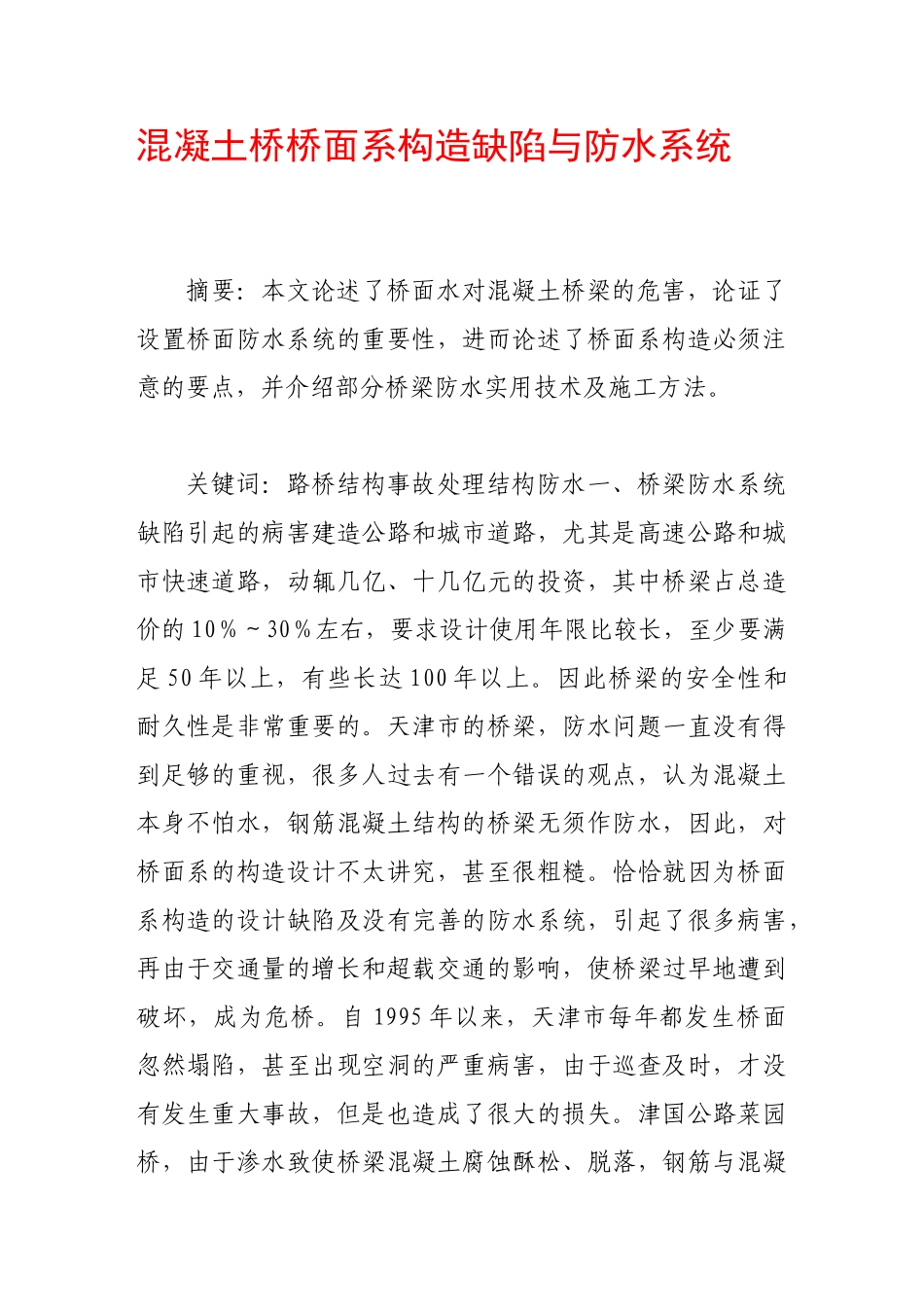

混凝土桥桥面系构造缺陷与防水系统VIP免费

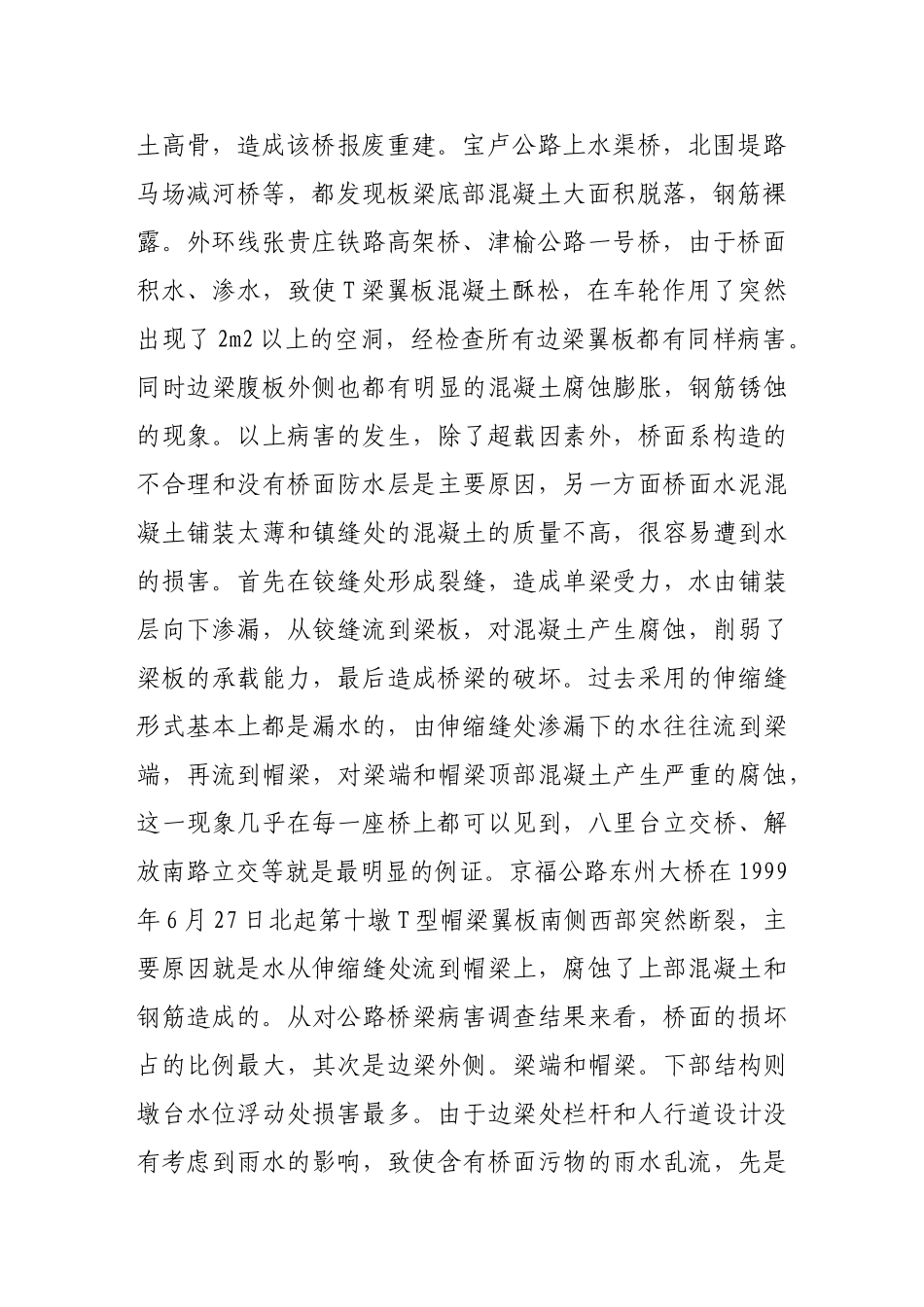

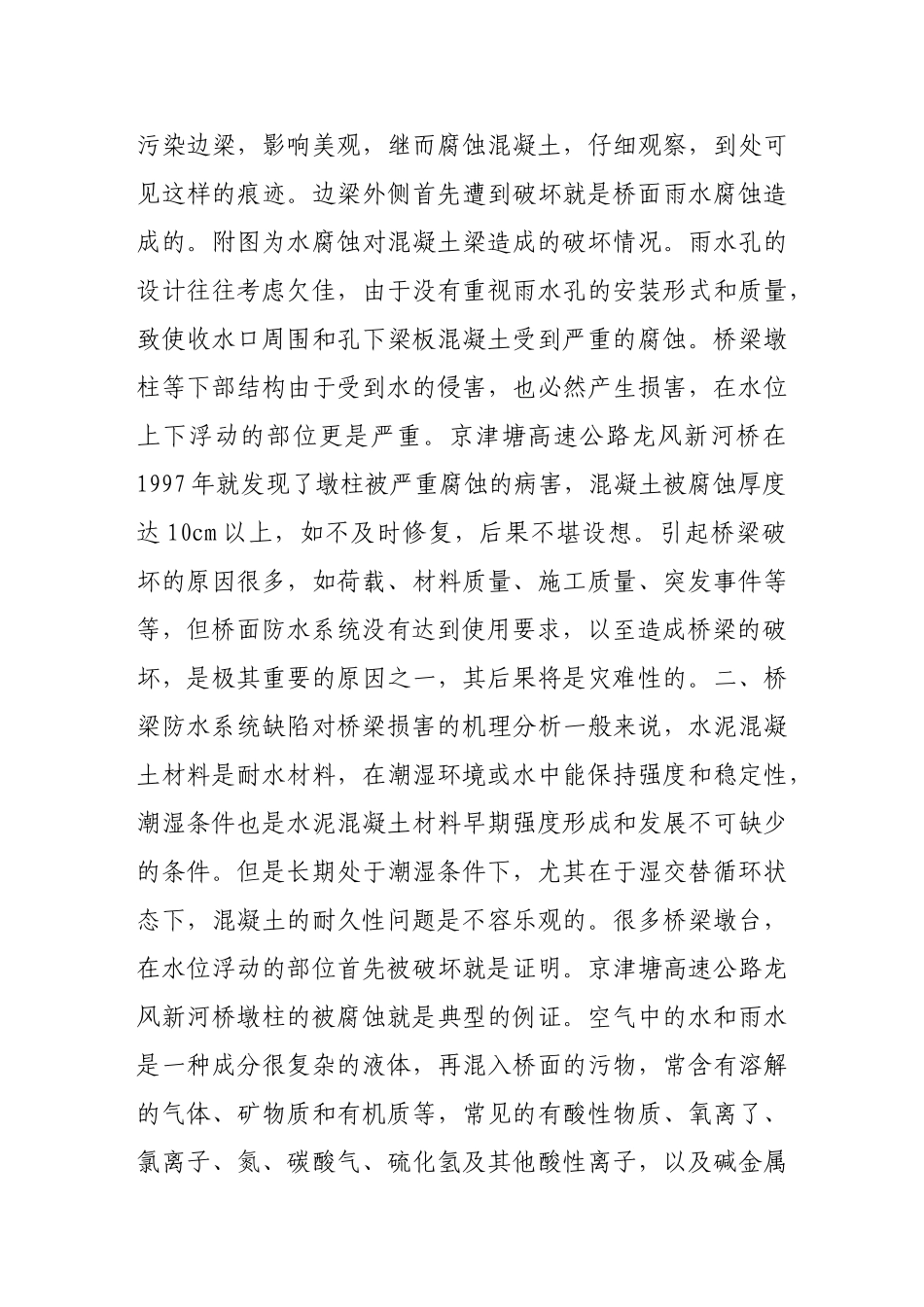

混凝土桥桥面系构造缺陷与防水系统摘要：本文论述了桥面水对混凝土桥梁的危害，论证了设置桥面防水系统的重要性，进而论述了桥面系构造必须注意的要点，并介绍部分桥梁防水实用技术及施工方法。关键词：路桥结构事故处理结构防水一、桥梁防水系统缺陷引起的病害建造公路和城市道路，尤其是高速公路和城市快速道路，动辄几亿、十几亿元的投资，其中桥梁占总造价的10％～30％左右，要求设计使用年限比较长，至少要满足50年以上，有些长达100年以上。因此桥梁的安全性和耐久性是非常重要的。天津市的桥梁，防水问题一直没有得到足够的重视，很多人过去有一个错误的观点，认为混凝土本身不怕水，钢筋混凝土结构的桥梁无须作防水，因此，对桥面系的构造设计不太讲究，甚至很粗糙。恰恰就因为桥面系构造的设计缺陷及没有完善的防水系统，引起了很多病害，再由于交通量的增长和超载交通的影响，使桥梁过早地遭到破坏，成为危桥。自1995年以来，天津市每年都发生桥面忽然塌陷，甚至出现空洞的严重病害，由于巡查及时，才没有发生重大事故，但是也造成了很大的损失。津国公路菜园桥，由于渗水致使桥梁混凝土腐蚀酥松、脱落，钢筋与混凝土高骨，造成该桥报废重建。宝卢公路上水渠桥，北围堤路马场减河桥等，都发现板梁底部混凝土大面积脱落，钢筋裸露。外环线张贵庄铁路高架桥、津榆公路一号桥，由于桥面积水、渗水，致使T梁翼板混凝土酥松，在车轮作用了突然出现了2m2以上的空洞，经检查所有边梁翼板都有同样病害。同时边梁腹板外侧也都有明显的混凝土腐蚀膨胀，钢筋锈蚀的现象。以上病害的发生，除了超载因素外，桥面系构造的不合理和没有桥面防水层是主要原因，另一方面桥面水泥混凝土铺装太薄和镇缝处的混凝土的质量不高，很容易遭到水的损害。首先在铰缝处形成裂缝，造成单梁受力，水由铺装层向下渗漏，从铰缝流到梁板，对混凝土产生腐蚀，削弱了梁板的承载能力，最后造成桥梁的破坏。过去采用的伸缩缝形式基本上都是漏水的，由伸缩缝处渗漏下的水往往流到梁端，再流到帽梁，对梁端和帽梁顶部混凝土产生严重的腐蚀，这一现象几乎在每一座桥上都可以见到，八里台立交桥、解放南路立交等就是最明显的例证。京福公路东州大桥在1999年6月27日北起第十墩T型帽梁翼板南侧西部突然断裂，主要原因就是水从伸缩缝处流到帽梁上，腐蚀了上部混凝土和钢筋造成的。从对公路桥梁病害调查结果来看，桥面的损坏占的比例最大，其次是边梁外侧。梁端和帽梁。下部结构则墩台水位浮动处损害最多。由于边梁处栏杆和人行道设计没有考虑到雨水的影响，致使含有桥面污物的雨水乱流，先是污染边梁，影响美观，继而腐蚀混凝土，仔细观察，到处可见这样的痕迹。边梁外侧首先遭到破坏就是桥面雨水腐蚀造成的。附图为水腐蚀对混凝土梁造成的破坏情况。雨水孔的设计往往考虑欠佳，由于没有重视雨水孔的安装形式和质量，致使收水口周围和孔下梁板混凝土受到严重的腐蚀。桥梁墩柱等下部结构由于受到水的侵害，也必然产生损害，在水位上下浮动的部位更是严重。京津塘高速公路龙风新河桥在1997年就发现了墩柱被严重腐蚀的病害，混凝土被腐蚀厚度达10cm以上，如不及时修复，后果不堪设想。引起桥梁破坏的原因很多，如荷载、材料质量、施工质量、突发事件等等，但桥面防水系统没有达到使用要求，以至造成桥梁的破坏，是极其重要的原因之一，其后果将是灾难性的。二、桥梁防水系统缺陷对桥梁损害的机理分析一般来说，水泥混凝土材料是耐水材料，在潮湿环境或水中能保持强度和稳定性，潮湿条件也是水泥混凝土材料早期强度形成和发展不可缺少的条件。但是长期处于潮湿条件下，尤其在于湿交替循环状态下，混凝土的耐久性问题是不容乐观的。很多桥梁墩台，在水位浮动的部位首先被破坏就是证明。京津塘高速公路龙风新河桥墩柱的被腐蚀就是典型的例证。空气中的水和雨水是一种成分很复杂的液体，再混入桥面的污物，常含有溶解的气体、矿物质和有机质等，常见的有酸性物质、氧离了、氯离子、氮、碳酸气、硫化氢及其他酸性离子，以及碱金属和碱土金属离子，这些酸、碱物质超过一定限度时，会侵蚀、损害桥梁的混凝土和金属材料。水泥混...
