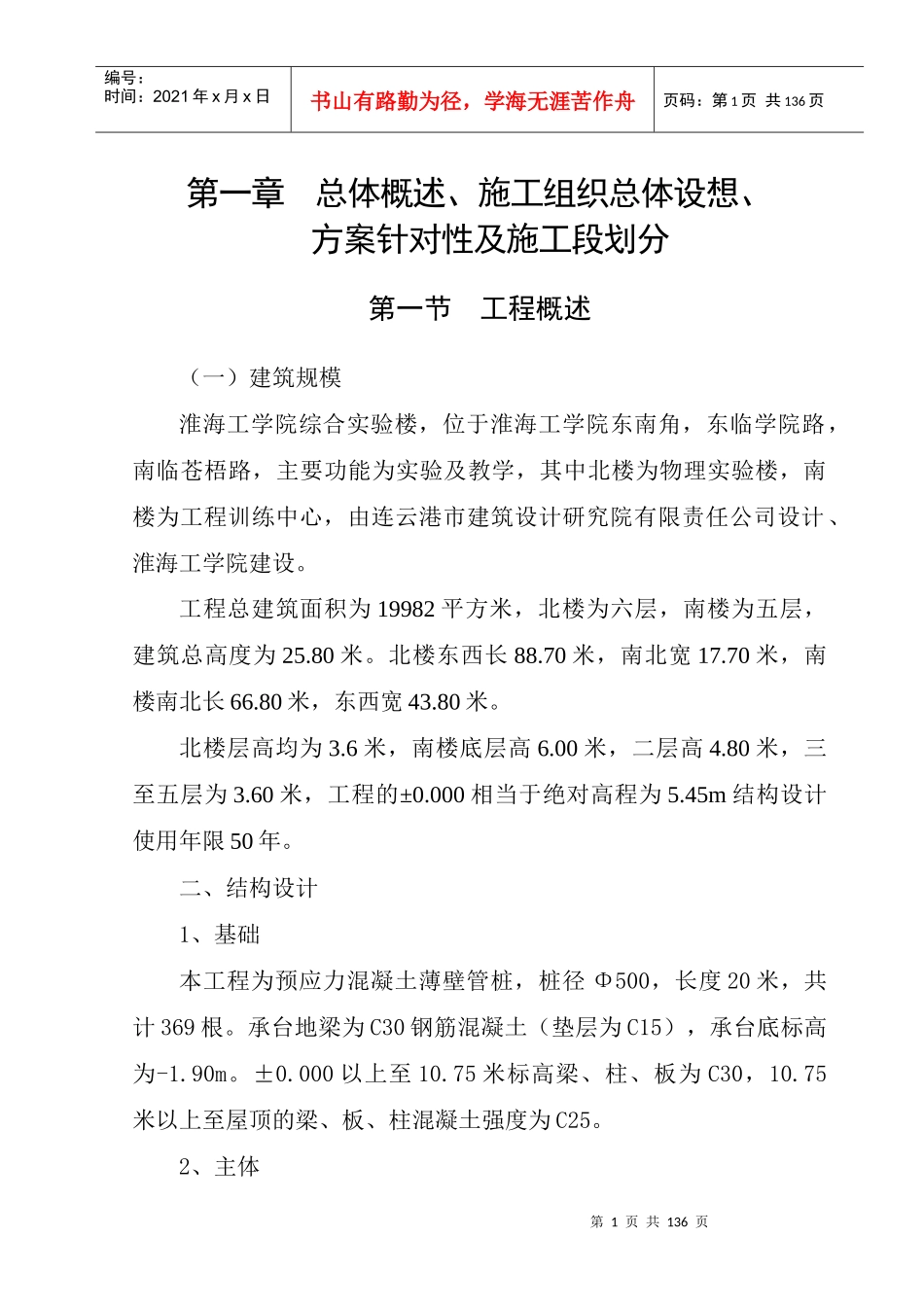

第1页共136页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共136页第一章总体概述、施工组织总体设想、方案针对性及施工段划分第一节工程概述（一）建筑规模淮海工学院综合实验楼，位于淮海工学院东南角，东临学院路，南临苍梧路，主要功能为实验及教学，其中北楼为物理实验楼，南楼为工程训练中心，由连云港市建筑设计研究院有限责任公司设计、淮海工学院建设。工程总建筑面积为19982平方米，北楼为六层，南楼为五层，建筑总高度为25.80米。北楼东西长88.70米，南北宽17.70米，南楼南北长66.80米，东西宽43.80米。北楼层高均为3.6米，南楼底层高6.00米，二层高4.80米，三至五层为3.60米，工程的±0.000相当于绝对高程为5.45m结构设计使用年限50年。二、结构设计1、基础本工程为预应力混凝土薄壁管桩，桩径Φ500，长度20米，共计369根。承台地梁为C30钢筋混凝土（垫层为C15），承台底标高为-1.90m。±0.000以上至10.75米标高梁、柱、板为C30，10.75米以上至屋顶的梁、板、柱混凝土强度为C25。2、主体第2页共136页第1页共136页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共136页（1）框架的梁、板、柱±0.000至10.75米混凝土强度为C30，10.75米至屋顶混凝土强度为C25，钢筋为HPB235（Φ）、HRB335（Φ），HRB400（Φ）。（2）墙体：外围墙体为200厚MU7.5混凝土砌块，砂浆强度为M7.5混合砂浆，内墙为200厚加气混凝土砌块，强度等级A3.5，砂浆强度等级为M5，室内外地面以下部分为MU10，240厚混凝土实心心砖、M10水泥砂浆砌筑。（3）抗震设防烈度为7度，设计基本地震加速度值0.10，属设计第三组。抗震设防类别为丙类，框架抗震等级为三级。三、屋面工程本工程均为平屋面，分上人屋面和非上人屋面，采用三元乙丙橡胶防水卷材，找坡材料为泡沫1：8水泥陶粒混凝土、50厚挤塑板保温层。四、装饰装修工程（一）门窗：采用80系列浇铸式阻热铝合金框料，壁厚＞1.45，玻璃采用6+15+5浮法中空玻璃。（二）外墙：10厚1:3水泥砂浆打底，保温层采用40厚挤塑保温板板，墙面为面砖。（三）内墙：第3页共136页第2页共136页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共136页（1）卫生间、淋浴间用1:3水泥砂浆找底刮糙粘贴釉面砖。（2）其余均为混凝土砂浆粉面、乳胶漆罩面。（四）楼地面工程：（1）磨光花岗石地面用于门厅、楼梯间及走廊和会议室；（2）毛面花岗石长条石地面用于室外休息平台、踏步、坡道及室外展示台；（3）水泥地面用于数控实验室，特种加工实验室，焊接实验室、热处理实验室；（4）导静电聚氯乙烯，塑料楼面；用于教师机房，CAD/CAM机房及电子实验室；（5）水磨石楼面用于：钳工实验室、铸造实验室；（6）防滑地面用于所有卫生间；（7）地砖楼面用于除（1）-（6）的所有房间。五、安装工程：主要有给排水、强弱电、及消防系统。第4页共136页第3页共136页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共136页第二节招标文件内涵（一）承包方式：包工包料（二）要求质量标准：合格（三）要求工期：计划开工2007年11月30日计划竣工2008年8月30日，总工期270日历天。（四）投标文件递交时间2007年11月28日上午9时00分（五）开标时间及地点2007年11月28日上午9时00分地点：连云港市招标投标中心（六）本工程采用的技术规范建筑地基基础设计规范（GB50007-2002）建筑结构荷载规范及其2006年局部修订条文（GB5009-2001）建筑地基基础工程施工质量验收规范（GB50202-2002）砌体结构设计规范（GB50003-2001）混凝土结构设计规范（GB50010-2002）混凝土结构工程施工质量验收规范（GB50204-2002）建筑抗震设计规范（GB50010-2002）砌体工程施工质量验收规范（GB50203-2002）钢结构设计规范（GB50017-2003）第5页共136页第4页共136页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共136页钢结构工程施工质量验收规范（GB50505-2002）建筑工程施工质量验收规范（GB50200-2001）混凝土外加剂应用技术规范（GB50119-2003）工业建筑防腐蚀设计规范（GB50046-95）铝合金门窗安装...
