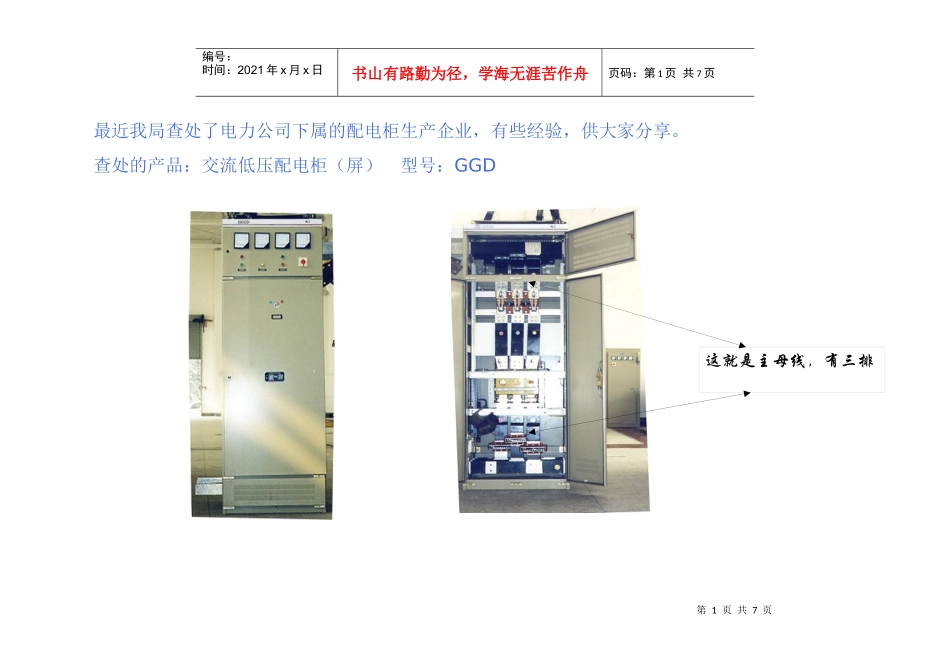

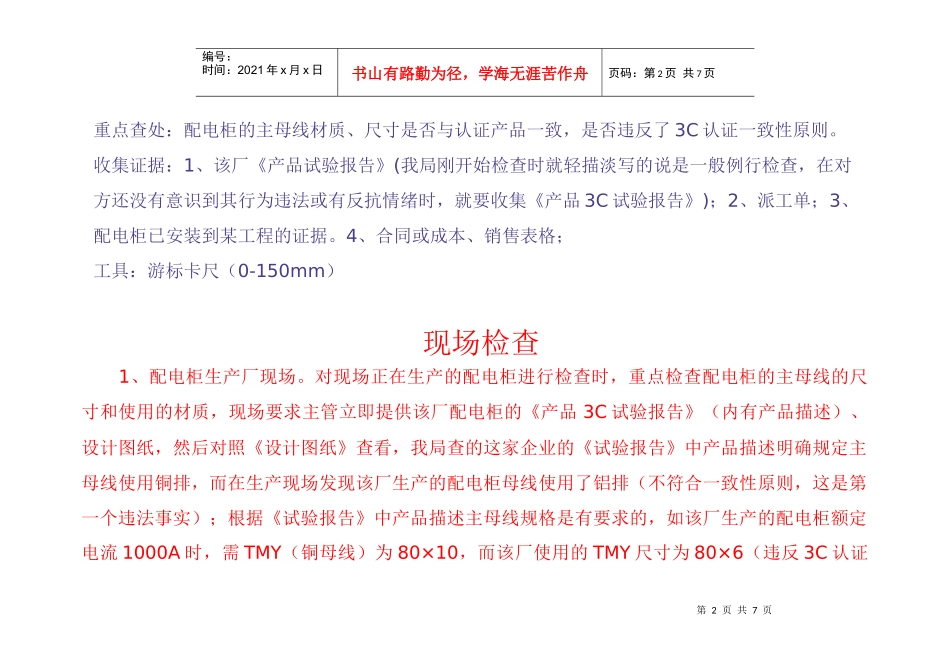

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页最近我局查处了电力公司下属的配电柜生产企业，有些经验，供大家分享。查处的产品：交流低压配电柜（屏）型号：GGD这就是主母线，有三排第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页重点查处：配电柜的主母线材质、尺寸是否与认证产品一致，是否违反了3C认证一致性原则。收集证据：1、该厂《产品试验报告》(我局刚开始检查时就轻描淡写的说是一般例行检查，在对方还没有意识到其行为违法或有反抗情绪时，就要收集《产品3C试验报告》)；2、派工单；3、配电柜已安装到某工程的证据。4、合同或成本、销售表格；工具：游标卡尺（0-150mm）现场检查1、配电柜生产厂现场。对现场正在生产的配电柜进行检查时，重点检查配电柜的主母线的尺寸和使用的材质，现场要求主管立即提供该厂配电柜的《产品3C试验报告》（内有产品描述）、设计图纸，然后对照《设计图纸》查看，我局查的这家企业的《试验报告》中产品描述明确规定主母线使用铜排，而在生产现场发现该厂生产的配电柜母线使用了铝排（不符合一致性原则，这是第一个违法事实）；根据《试验报告》中产品描述主母线规格是有要求的，如该厂生产的配电柜额定电流1000A时，需TMY（铜母线）为80×10，而该厂使用的TMY尺寸为80×6（违反3C认证第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页一致性原则，这是第二个违法事实）；如何确定其电流等级，一是查看铭牌上标注的额定电流；二是看断路器上标注的额定电流；三是看开关上的最大电流值；另外，图纸上也会列明额定电流值。其中铭牌上标注的额定电流等级最具有权威性。查交流低压开关设备或配电箱，一定要看额定电流值，因为在产品3C证书上都有电流值的限定，据此可以判断是否在认证范围内。但有的厂家为了逃避责任，往往销售的配电柜铭牌上未标注额定电流，告诉大家一个公式：额定电流in=功率W/（1.7321×额定电压V）2、设计图纸的办公室现场。一般这种厂家都是比较大的，都会用电脑设计各个工程使用的配电箱图纸，下一步就是调用电脑资料，一张一张的查看。配电柜图纸释义（如下图）第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页(查尺寸)图纸中若使用的TMY（铜母线，图纸上会明示这几个字母，一看就明白），就要看图纸上TMY的尺寸是否设计与额定电流（图纸上会明示这就是图纸上明示的主母线，TMY指铜母线、LMY是铝母线，后面是尺寸。在《实验报告》中有额定电流和母线尺寸的对应表图纸上设计的电流表一栏的数据为额定电流数据，如本表500/5A中的500就是额定电流为500A第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页额定电流值）相一致（产品描述中有一个电流大小与主母线规格对应的表格），如果不对应，就要打印一张，因为这与《试验报告》中产品描述不一致，图纸上会写明用于什么工程；(查主母线材质)注意查看图纸设计的主母线材质是否与《试验报告》一致，如我们查处的这家企业就有用LMY（铝排）的设计图纸，是违法证据，打印一张；(查是否超范围)查看图纸的同时也要查看功率、查看型号，看是否在认证范围内，如果不是，图纸也要打印出来。然后要求对方提供派工单（因为电力公司到工程上安装配电柜都是依据派工单做的，这是重要证据）。然后将电脑内该公司所有工程使用的配电箱图纸拷贝出来。如果负责人不在，马上联系负责人，要求负责人必须到场，向其谈判（由于当时我在收集资料，如何谈的就不知道了），最后对方老总在其产品违背证书一致性原则的三张图纸上签了字，内容大概为：我厂生产的此产品与认证产品不一致，提供人某某。同时，另一部份人负责收集派工单，或者企业的生产、销售记录。3、销售出厂的配电柜现场——这是重点证据。生产现场资料也有了，《试验报告》、图纸都第6页共7页第5页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共7页有了，但是如果对方说我...
