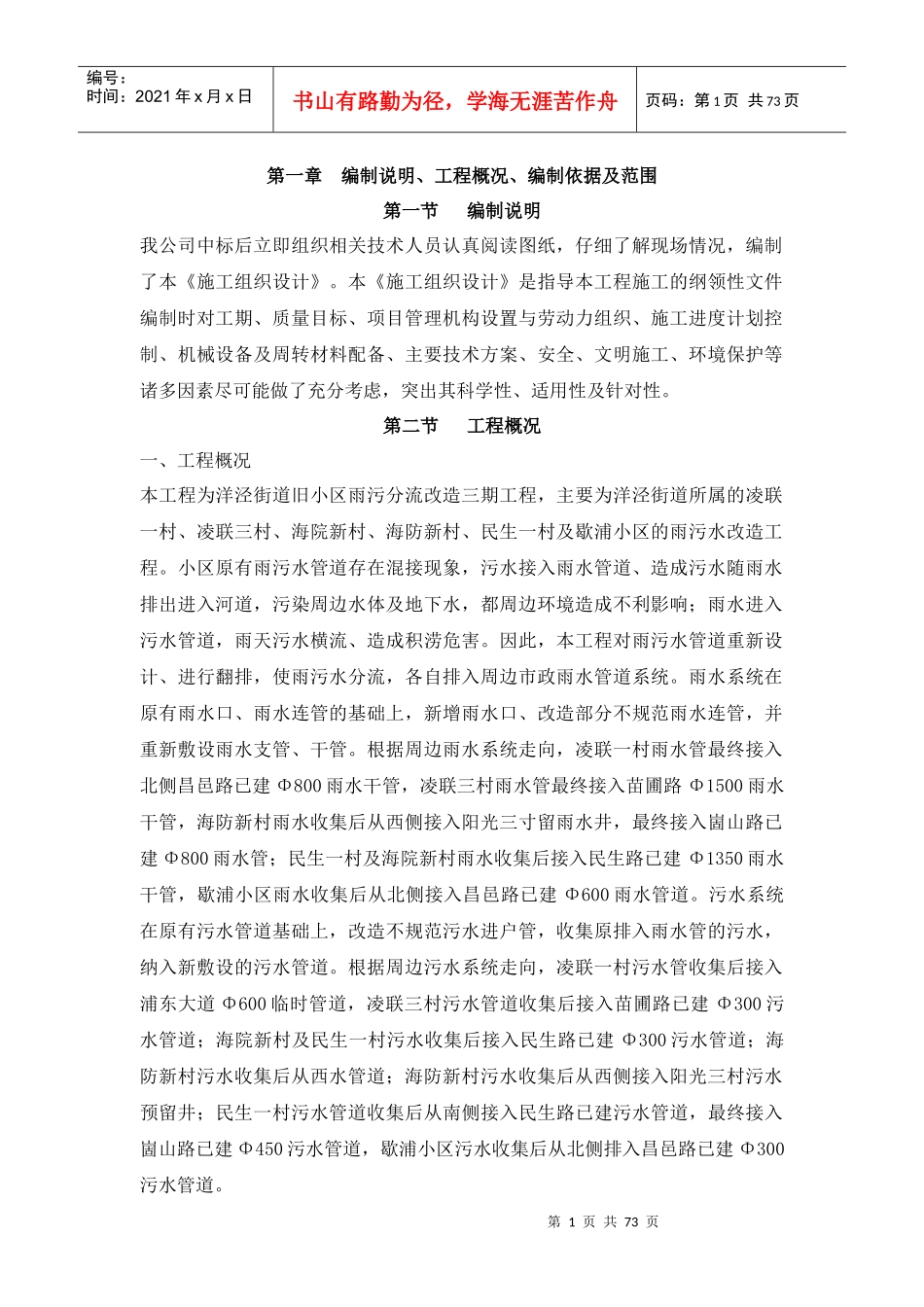

洋泾街道旧小区雨污分流改造三期工程施工组织设计上海川招东申建筑工程有限公司I第1页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共73页第一章编制说明、工程概况、编制依据及范围第一节编制说明我公司中标后立即组织相关技术人员认真阅读图纸，仔细了解现场情况，编制了本《施工组织设计》。本《施工组织设计》是指导本工程施工的纲领性文件编制时对工期、质量目标、项目管理机构设置与劳动力组织、施工进度计划控制、机械设备及周转材料配备、主要技术方案、安全、文明施工、环境保护等诸多因素尽可能做了充分考虑，突出其科学性、适用性及针对性。第二节工程概况一、工程概况本工程为洋泾街道旧小区雨污分流改造三期工程，主要为洋泾街道所属的凌联一村、凌联三村、海院新村、海防新村、民生一村及歇浦小区的雨污水改造工程。小区原有雨污水管道存在混接现象，污水接入雨水管道、造成污水随雨水排出进入河道，污染周边水体及地下水，都周边环境造成不利影响；雨水进入污水管道，雨天污水横流、造成积涝危害。因此，本工程对雨污水管道重新设计、进行翻排，使雨污水分流，各自排入周边市政雨水管道系统。雨水系统在原有雨水口、雨水连管的基础上，新增雨水口、改造部分不规范雨水连管，并重新敷设雨水支管、干管。根据周边雨水系统走向，凌联一村雨水管最终接入北侧昌邑路已建Φ800雨水干管，凌联三村雨水管最终接入苗圃路Φ1500雨水干管，海防新村雨水收集后从西侧接入阳光三寸留雨水井，最终接入崮山路已建Φ800雨水管；民生一村及海院新村雨水收集后接入民生路已建Φ1350雨水干管，歇浦小区雨水收集后从北侧接入昌邑路已建Φ600雨水管道。污水系统在原有污水管道基础上，改造不规范污水进户管，收集原排入雨水管的污水，纳入新敷设的污水管道。根据周边污水系统走向，凌联一村污水管收集后接入浦东大道Φ600临时管道，凌联三村污水管道收集后接入苗圃路已建Φ300污水管道；海院新村及民生一村污水收集后接入民生路已建Φ300污水管道；海防新村污水收集后从西水管道；海防新村污水收集后从西侧接入阳光三村污水预留井；民生一村污水管道收集后从南侧接入民生路已建污水管道，最终接入崮山路已建Φ450污水管道，歇浦小区污水收集后从北侧排入昌邑路已建Φ300污水管道。第2页共73页第1页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共73页二、工程施工地理、地质、水文气象条件地形、地貌：工程位于上海市浦东新区地质：根据现场实际情况，土质为原回填土质。气象：本工程位于上海市，属于冬冷夏热的亚热带季风气候带。三、主要技术标准1、排水管管材及接口：管材DN150进户管段采用UPVC管，DN300—800管段采用HDPE管。接口采用承插式胶粘剂粘接。四、水、电等条件本项目自来水水源丰富，水质较好，取用方便，可供工程和生活用水，区内电网覆盖率大，电力资源较为充足，工程用电可与电力部门协商就近解决。五、工程参建各方建设单位：设计单位：同济大学建筑设计研究院（集团）有限公司监理单位：承建单位：上海川招东申建筑工程有限公司第三节编制依据及范围一、编制依据1、《洋泾街道旧小区雨污分流改造三期工程初步设计文件》；2、《洋泾街道旧小区雨污分流改造三期工程施工图》；3、《施工合同书》；4、《给水排水管道工程施工及验收规范》（GB50268-2008）5、《上海市排水管道通用图》（92版）6、《埋地塑料排水管道施工》（04S520）7、《市政排水管道施工及验收规范》8、《埋地塑料排水管道工程技术规程》DG/TJ08-308-20029、《上海市污水综合排放标准》DB31199-2009二、编制范围洋泾街道旧小区雨污分流改造三期工程，包括歇浦小区、凌联三村、民生一村海院新村、凌联一村、海防新村雨污水改造工程。第3页共73页第2页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共73页第四节主要工程量民生一村雨污水工程数量序号名称规格材料单位数量备注1雨水管道DN150UPVC米3712DN300HDPE管米1863DN400HDPE管米1404雨水窨井750*750砖砌座625雨水口410*310砖砌座456污水管道DN150UPVC管米2437D...
