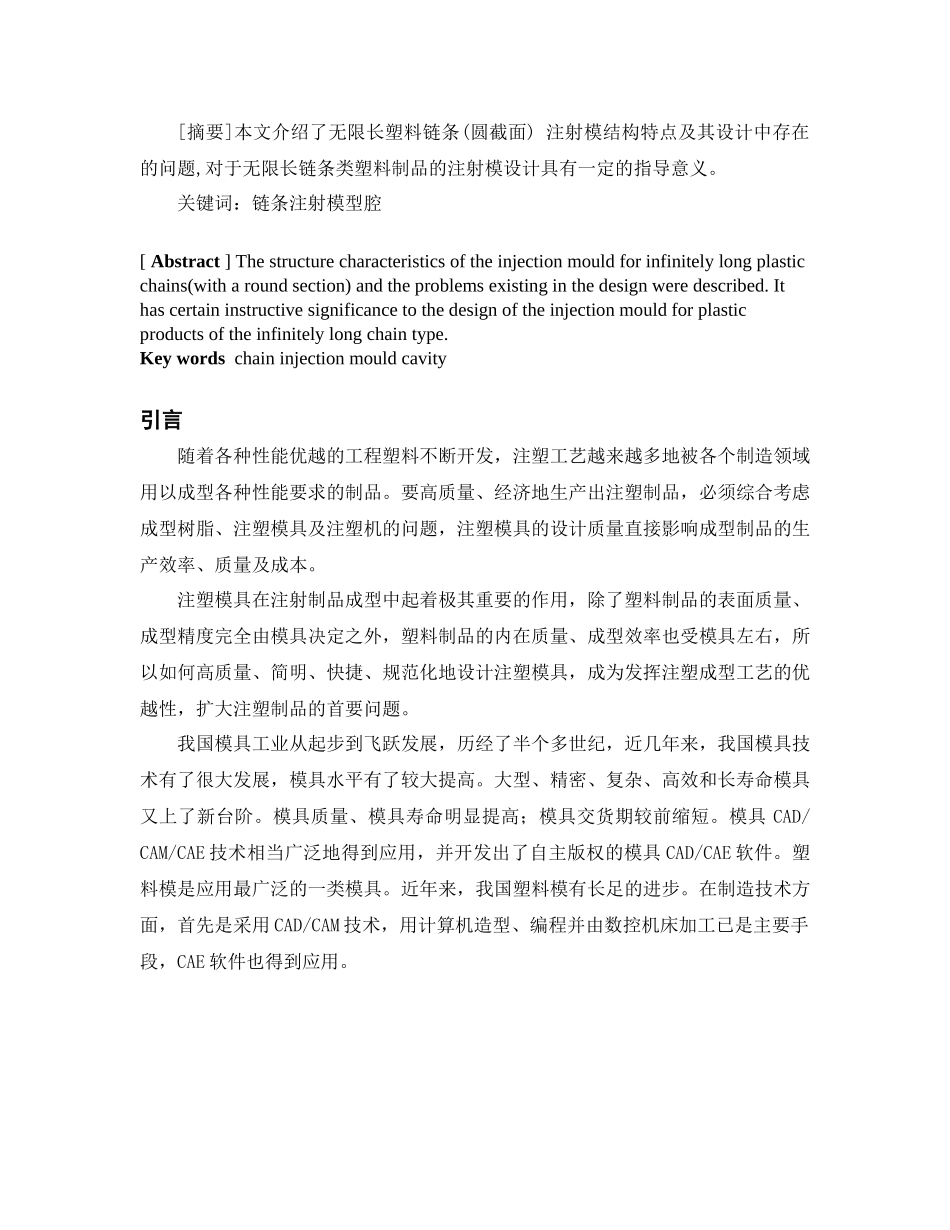

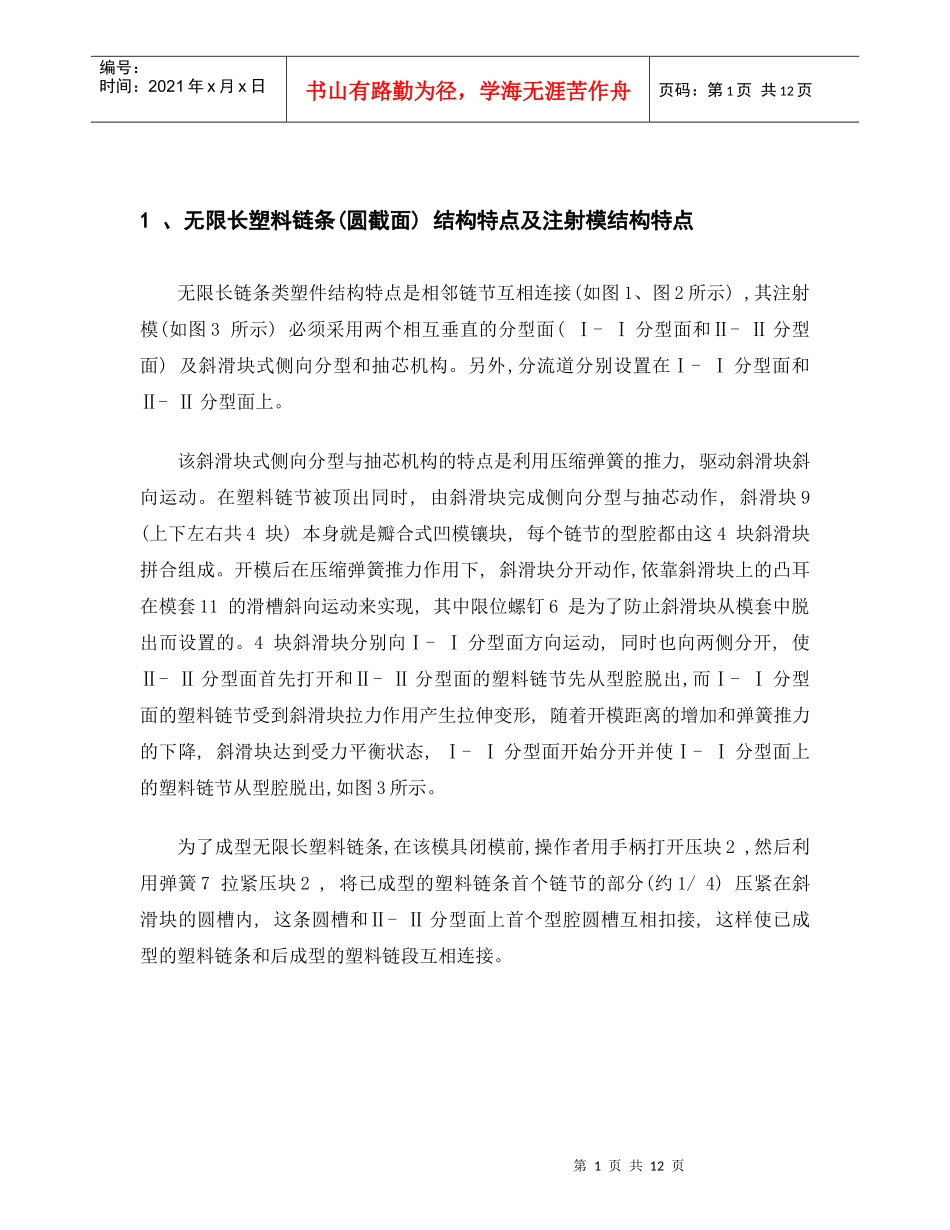

[摘要]本文介绍了无限长塑料链条(圆截面)注射模结构特点及其设计中存在的问题,对于无限长链条类塑料制品的注射模设计具有一定的指导意义。关键词：链条注射模型腔[Abstract]Thestructurecharacteristicsoftheinjectionmouldforinfinitelylongplasticchains(witharoundsection)andtheproblemsexistinginthedesignweredescribed.Ithascertaininstructivesignificancetothedesignoftheinjectionmouldforplasticproductsoftheinfinitelylongchaintype.Keywordschaininjectionmouldcavity引言随着各种性能优越的工程塑料不断开发，注塑工艺越来越多地被各个制造领域用以成型各种性能要求的制品。要高质量、经济地生产出注塑制品，必须综合考虑成型树脂、注塑模具及注塑机的问题，注塑模具的设计质量直接影响成型制品的生产效率、质量及成本。注塑模具在注射制品成型中起着极其重要的作用，除了塑料制品的表面质量、成型精度完全由模具决定之外，塑料制品的内在质量、成型效率也受模具左右，所以如何高质量、简明、快捷、规范化地设计注塑模具，成为发挥注塑成型工艺的优越性，扩大注塑制品的首要问题。我国模具工业从起步到飞跃发展，历经了半个多世纪，近几年来，我国模具技术有了很大发展，模具水平有了较大提高。大型、精密、复杂、高效和长寿命模具又上了新台阶。模具质量、模具寿命明显提高；模具交货期较前缩短。模具CAD/CAM/CAE技术相当广泛地得到应用，并开发出了自主版权的模具CAD/CAE软件。塑料模是应用最广泛的一类模具。近年来，我国塑料模有长足的进步。在制造技术方面，首先是采用CAD/CAM技术，用计算机造型、编程并由数控机床加工已是主要手段，CAE软件也得到应用。目录1、无限长塑料链条(圆截面)结构特点及注射模结构特点………………………………………12、模具设计…………………………………………………………………………………………42.1计算塑件的体积和重量.....................................................................................................42.2选择设备型号、规格、确定型腔数.....................................................................................42.3分型面的选择.......................................................................................................................52.4浇口套的选用.......................................................................................................................62.5选择压缩弹簧规格................................................................................................................63、结束语…………………………………………………………………………………………8参考文献………………………………………………………………………………………………8第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页1、无限长塑料链条(圆截面)结构特点及注射模结构特点无限长链条类塑件结构特点是相邻链节互相连接(如图1、图2所示),其注射模(如图3所示)必须采用两个相互垂直的分型面(Ⅰ-Ⅰ分型面和Ⅱ-Ⅱ分型面)及斜滑块式侧向分型和抽芯机构。另外,分流道分别设置在Ⅰ-Ⅰ分型面和Ⅱ-Ⅱ分型面上。该斜滑块式侧向分型与抽芯机构的特点是利用压缩弹簧的推力,驱动斜滑块斜向运动。在塑料链节被顶出同时,由斜滑块完成侧向分型与抽芯动作,斜滑块9(上下左右共4块)本身就是瓣合式凹模镶块,每个链节的型腔都由这4块斜滑块拼合组成。开模后在压缩弹簧推力作用下,斜滑块分开动作,依靠斜滑块上的凸耳在模套11的滑槽斜向运动来实现,其中限位螺钉6是为了防止斜滑块从模套中脱出而设置的。4块斜滑块分别向Ⅰ-Ⅰ分型面方向运动,同时也向两侧分开,使Ⅱ-Ⅱ分型面首先打开和Ⅱ-Ⅱ分型面的塑料链节先从型腔脱出,而Ⅰ-Ⅰ分型面的塑料链节受到斜滑块拉力作用产生拉伸变形,随着开模距离的增加和弹簧推力的下降,斜滑块达到受力平衡状态,Ⅰ-Ⅰ分型面开始分开并使Ⅰ-Ⅰ分型面上的塑料链节从型腔脱出,如图3所示。为了成...
