某项目工程楼施工组织设计VIP免费

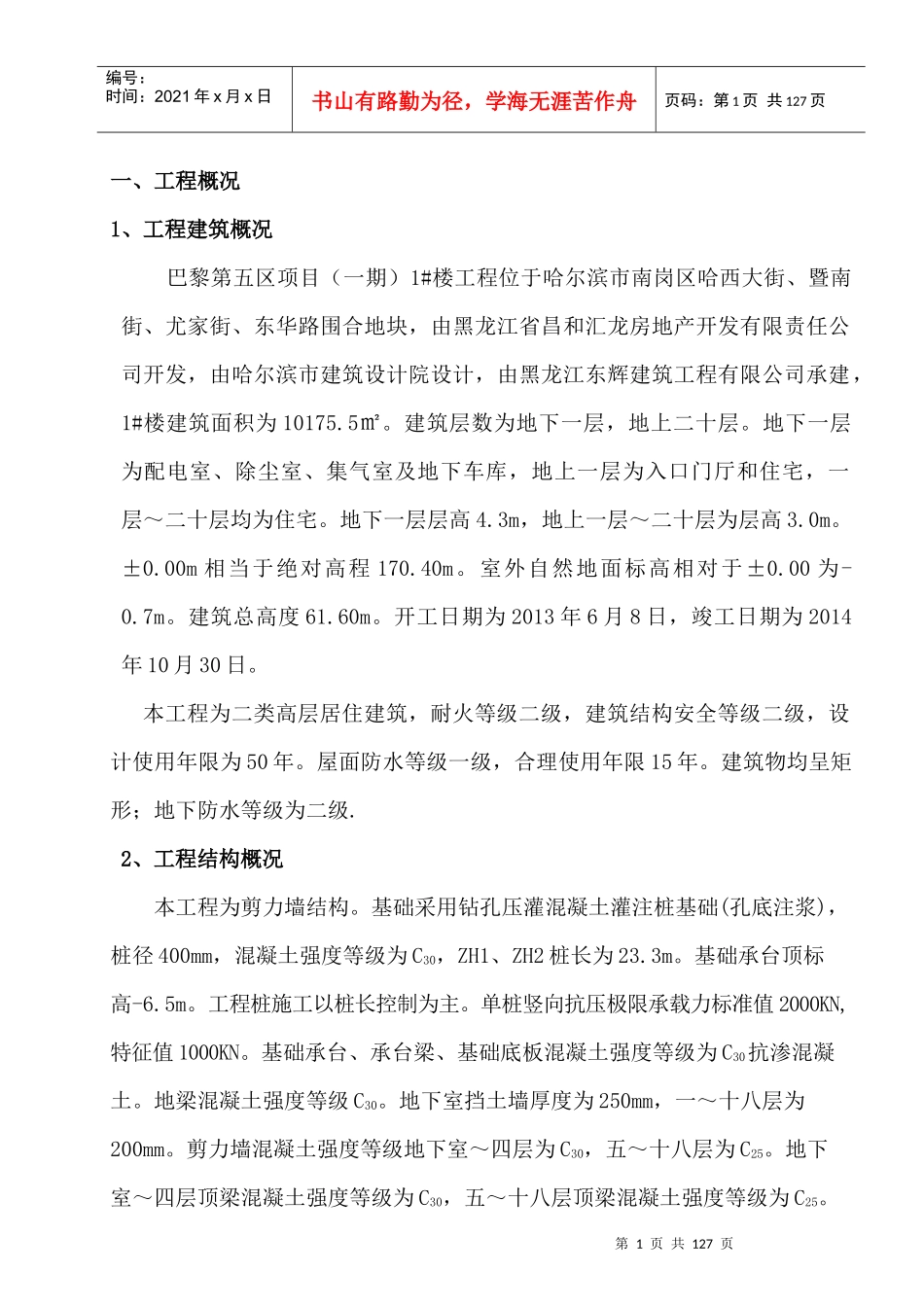

第1页共127页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共127页一、工程概况1、工程建筑概况巴黎第五区项目（一期）1#楼工程位于哈尔滨市南岗区哈西大街、暨南街、尤家街、东华路围合地块，由黑龙江省昌和汇龙房地产开发有限责任公司开发，由哈尔滨市建筑设计院设计，由黑龙江东辉建筑工程有限公司承建，1#楼建筑面积为10175.5㎡。建筑层数为地下一层，地上二十层。地下一层为配电室、除尘室、集气室及地下车库，地上一层为入口门厅和住宅，一层～二十层均为住宅。地下一层层高4.3m，地上一层～二十层为层高3.0m。±0.00m相当于绝对高程170.40m。室外自然地面标高相对于±0.00为-0.7m。建筑总高度61.60m。开工日期为2013年6月8日，竣工日期为2014年10月30日。本工程为二类高层居住建筑，耐火等级二级，建筑结构安全等级二级，设计使用年限为50年。屋面防水等级一级，合理使用年限15年。建筑物均呈矩形；地下防水等级为二级.2、工程结构概况本工程为剪力墙结构。基础采用钻孔压灌混凝土灌注桩基础(孔底注浆)，桩径400mm，混凝土强度等级为C30，ZH1、ZH2桩长为23.3m。基础承台顶标高-6.5m。工程桩施工以桩长控制为主。单桩竖向抗压极限承载力标准值2000KN,特征值1000KN。基础承台、承台梁、基础底板混凝土强度等级为C30抗渗混凝土。地梁混凝土强度等级C30。地下室挡土墙厚度为250mm，一～十八层为200mm。剪力墙混凝土强度等级地下室～四层为C30，五～十八层为C25。地下室～四层顶梁混凝土强度等级为C30，五～十八层顶梁混凝土强度等级为C25。第2页共127页第1页共127页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共127页地下室～二层顶板混凝土强度等级为C30，三～十八层顶板混凝土强度等级为C20。地下部分内隔墙采用MU3.5陶粒混凝土空心砌块、Mb5混合砂浆砌筑。地上部分外墙采用MU3.5陶粒混凝土空心砌块、Mb5水泥砂浆砌筑。内墙采用MU3.5陶粒混凝土空心砌块、Mb5混合砂浆砌筑。基础剪力墙外贴70mm厚燃烧性能A2级复合挤塑板保温，外砌120mm厚烧结多孔砖防护墙。地上部分外墙为190mm陶粒混凝土砌块，内墙为90mm、150mm、190mm厚陶粒混凝土砌块。3、工程建筑装饰概况3.1墙面：（1）外墙：为节能墙体，混凝土剪力墙或陶粒混凝土空心砌块墙外贴100mm厚燃烧性能A2级传热系数不大于0.042的苯板保温,薄抹灰，外表面采用米色涂料，一～三层（局部四层）采用咖啡色真石漆，五层以上采用米色涂料。（2）内墙:承重内墙为300mm、250mm厚混凝土墙，非承重内墙为100mm、200mm、250mm厚陶粒混凝土空心砌块墙，陶粒混凝土砌块容重不大于800kg/m。（3）地下室、屋面机房、风机机房、配电室墙面为大白墙面。（4）前室、厨房、卫生间、起居室、客厅、餐厅、楼梯间、阳台墙面为大白墙面。3.2楼地面：（1）楼梯间地面为为水泥砂浆面层，水泥防滑条。（2）卧室、起居室、餐厅、屋面机房、厨房、卫生间、风机房为水泥砂浆楼面。第3页共127页第2页共127页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共127页（3）电梯间、走廊、前室、入口门厅为黑色理石楼面。（4）消防水箱间为防滑地砖楼面。3.3顶棚：（1）楼梯间、卧室、起居室、餐厅、屋面机房、厨房、卫生间、电梯间、走廊、前室、入口门厅、消防水箱间、地下室、电梯机房顶棚为白色乳胶漆。（2）地下室顶棚为刮大白。3.4屋面：本工程屋面防水等级为一级，柔性防水层7厚SBS改性沥青防水卷材，50mm厚C20细石混凝土,间距1000mm设分格缝（内配Φ6.5@150双向钢筋网），保温层为双层50mm厚挤塑板。屋面隔气层为3mm厚SBS改性沥青防水卷材，找坡层采用C7.5炉渣混凝土找坡最薄处30mm。3.5门窗：（1）外窗、阳台窗为单框三玻平开塑窗。（2）塑窗门选用墨绿色PVC型材、规格66mm三密封型材，三层中空玻璃，玻璃间距不小于12，阳台门填充料采用PU树脂发泡材料.3.6通风道：厨房、卫生间采用变压型带逆止阀排风道。3.7地下室防水：根据地下室使用功能，防水等级为二级，采用刚性防水和柔性防水结合的形式，混凝土抗渗等级为P6,外贴4mm厚SBS改性沥青防水层。3.8散水坡、台阶：散水坡为C20细石混...
