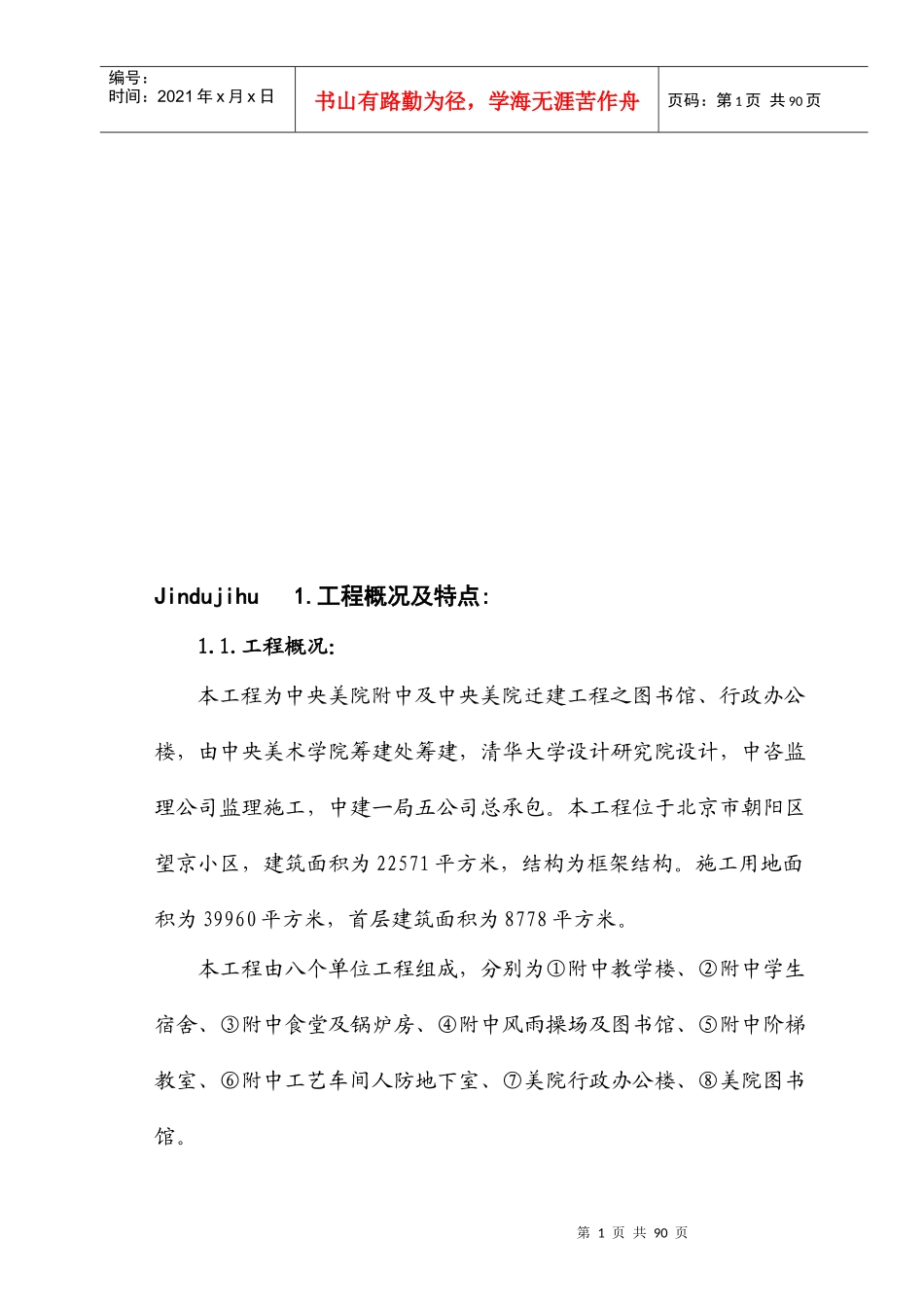

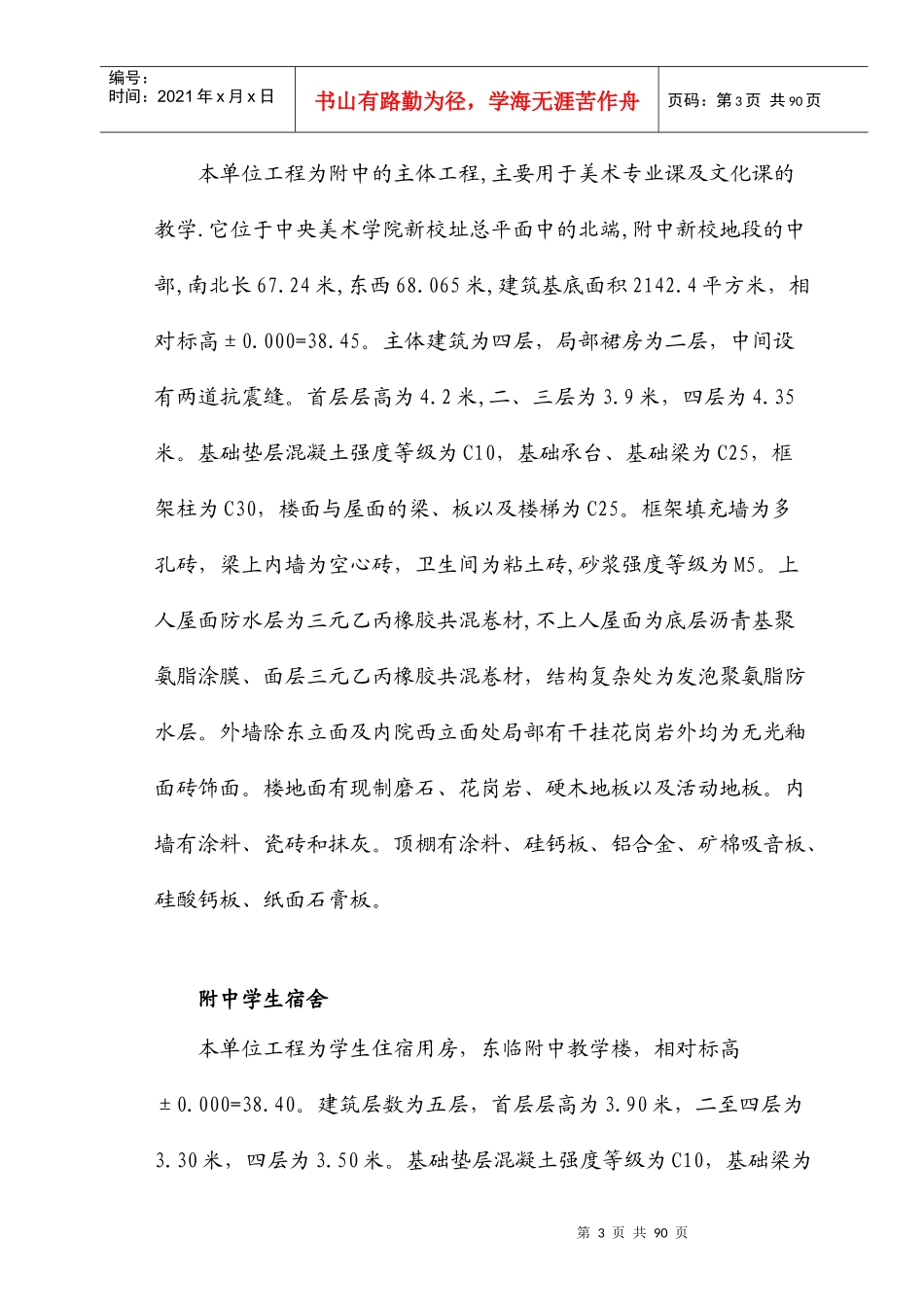

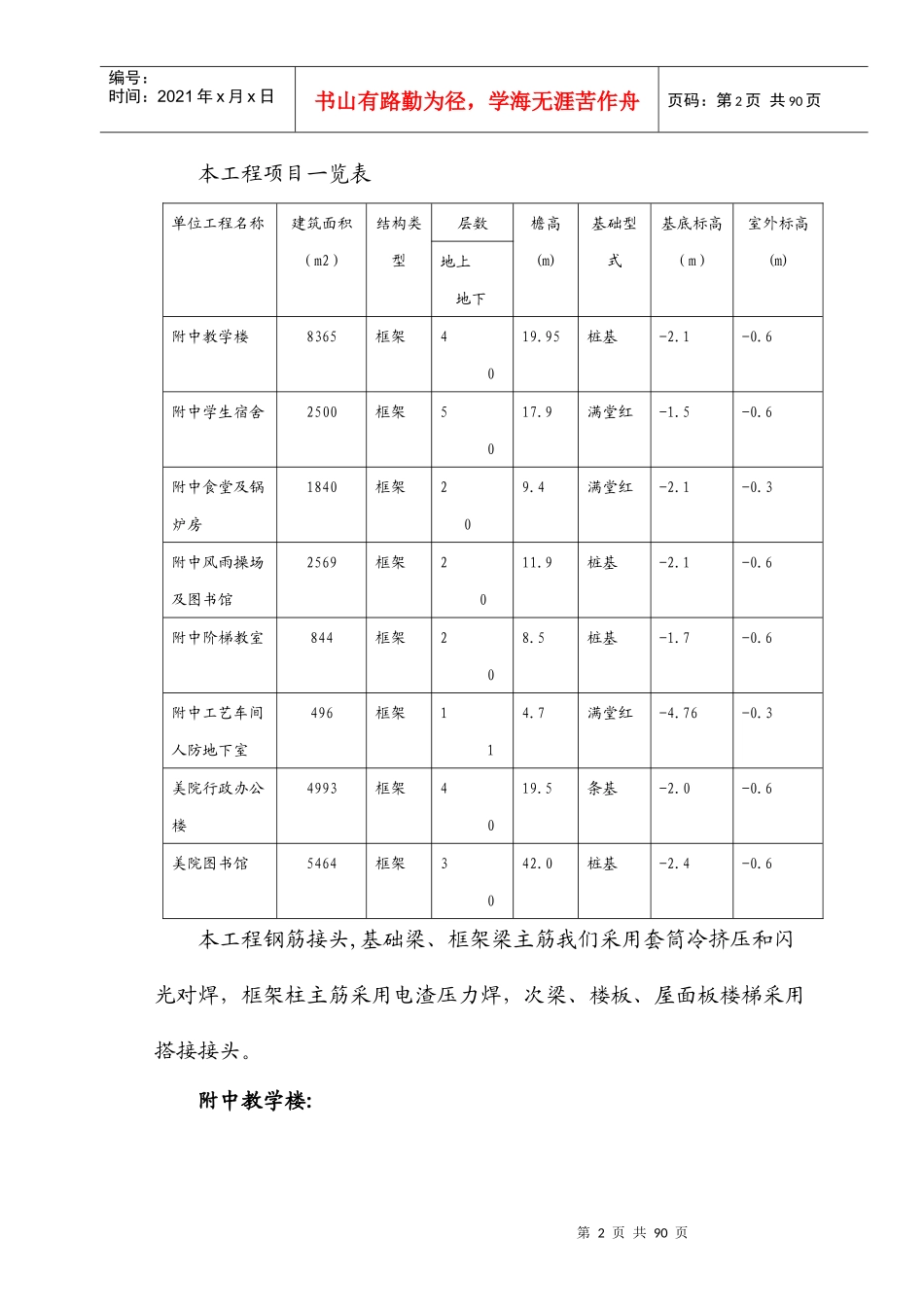

第1页共90页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共90页Jindujihu1.工程概况及特点:1.1.工程概况：本工程为中央美院附中及中央美院迁建工程之图书馆、行政办公楼，由中央美术学院筹建处筹建，清华大学设计研究院设计，中咨监理公司监理施工，中建一局五公司总承包。本工程位于北京市朝阳区望京小区，建筑面积为22571平方米，结构为框架结构。施工用地面积为39960平方米，首层建筑面积为8778平方米。本工程由八个单位工程组成，分别为①附中教学楼、②附中学生宿舍、③附中食堂及锅炉房、④附中风雨操场及图书馆、⑤附中阶梯教室、⑥附中工艺车间人防地下室、⑦美院行政办公楼、⑧美院图书馆。第2页共90页第1页共90页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共90页本工程项目一览表单位工程名称建筑面积（m2）结构类型层数檐高(m)基础型式基底标高（m）室外标高(m)地上地下附中教学楼8365框架4019.95桩基-2.1-0.6附中学生宿舍2500框架5017.9满堂红-1.5-0.6附中食堂及锅炉房1840框架209.4满堂红-2.1-0.3附中风雨操场及图书馆2569框架2011.9桩基-2.1-0.6附中阶梯教室844框架208.5桩基-1.7-0.6附中工艺车间人防地下室496框架114.7满堂红-4.76-0.3美院行政办公楼4993框架4019.5条基-2.0-0.6美院图书馆5464框架3042.0桩基-2.4-0.6本工程钢筋接头,基础梁、框架梁主筋我们采用套筒冷挤压和闪光对焊，框架柱主筋采用电渣压力焊，次梁、楼板、屋面板楼梯采用搭接接头。附中教学楼:第3页共90页第2页共90页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共90页本单位工程为附中的主体工程,主要用于美术专业课及文化课的教学.它位于中央美术学院新校址总平面中的北端,附中新校地段的中部,南北长67.24米,东西68.065米,建筑基底面积2142.4平方米，相对标高±0.000=38.45。主体建筑为四层，局部裙房为二层，中间设有两道抗震缝。首层层高为4.2米,二、三层为3.9米，四层为4.35米。基础垫层混凝土强度等级为C10，基础承台、基础梁为C25，框架柱为C30，楼面与屋面的梁、板以及楼梯为C25。框架填充墙为多孔砖，梁上内墙为空心砖，卫生间为粘土砖,砂浆强度等级为M5。上人屋面防水层为三元乙丙橡胶共混卷材,不上人屋面为底层沥青基聚氨脂涂膜、面层三元乙丙橡胶共混卷材，结构复杂处为发泡聚氨脂防水层。外墙除东立面及内院西立面处局部有干挂花岗岩外均为无光釉面砖饰面。楼地面有现制磨石、花岗岩、硬木地板以及活动地板。内墙有涂料、瓷砖和抹灰。顶棚有涂料、硅钙板、铝合金、矿棉吸音板、硅酸钙板、纸面石膏板。附中学生宿舍本单位工程为学生住宿用房，东临附中教学楼，相对标高±0.000=38.40。建筑层数为五层，首层层高为3.90米，二至四层为3.30米，四层为3.50米。基础垫层混凝土强度等级为C10，基础梁为第4页共90页第3页共90页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共90页C30，框架柱为C35，楼面与屋面的梁、板以及楼梯为C25。框架间的内填充墙为粘土空心砖,外围护墙为空心砖，砂浆强度等级≥M5.0。屋面防水层为三元乙丙橡胶卷材。外墙面为面砖饰面。对外门窗为铝合金门窗。地面有现制磨石地面、水泥地面和通体砖。内墙面为乳胶漆和瓷砖。顶棚为乳胶漆、规钙板和矿棉板。附中食堂及锅炉房本单位工程是附中的附属建筑,主要包括食堂、男女浴室及锅炉房.它东临学生宿舍楼。相对标高±0.000=38.05。主体建筑为二层，局部一层。首层顶板顶标高大部分为+4.50米,二层顶板顶标高为+9.00和+8.10米。基础垫层混凝土强度等级为C10，基础梁为C30，首层框架柱为C35，其余为C30，楼面与屋面的梁、板以及楼梯为C25。框架间的内填充墙为多孔砖，砂浆强度等级为M5,首层无地基梁的隔墙下为元宝基础。屋面防水层为三元乙丙橡胶共混卷材。外墙面为面砖。对外门窗为铝合金。地面有细石混凝土地面、现制磨石地面和地砖。内墙有涂料和瓷砖。顶棚有乳胶漆和磁化硅钙板。附中风雨操场及图书馆：本单位工程北临附中教学楼，相对标高±0.000=38.50。本建筑东部为图书馆，西部为风雨操场，两者之间设有沉降缝。建...
