涂饰工程施工工艺标准(DOC17页)VIP专享VIP免费

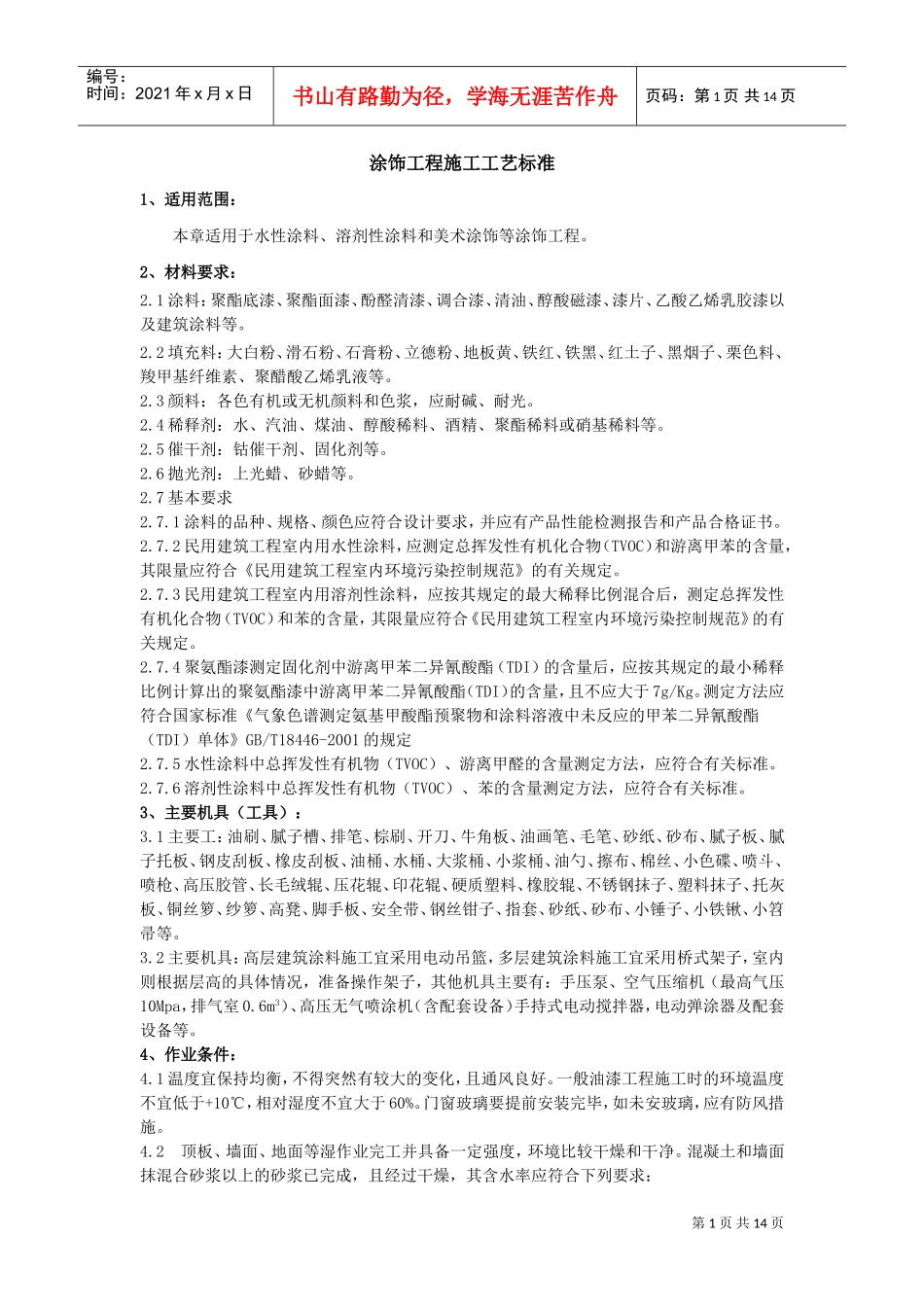

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页涂饰工程施工工艺标准1、适用范围：本章适用于水性涂料、溶剂性涂料和美术涂饰等涂饰工程。2、材料要求：2.1涂料：聚酯底漆、聚酯面漆、酚醛清漆、调合漆、清油、醇酸磁漆、漆片、乙酸乙烯乳胶漆以及建筑涂料等。2.2填充料：大白粉、滑石粉、石膏粉、立德粉、地板黄、铁红、铁黑、红土子、黑烟子、栗色料、羧甲基纤维素、聚醋酸乙烯乳液等。2.3颜料：各色有机或无机颜料和色浆，应耐碱、耐光。2.4稀释剂：水、汽油、煤油、醇酸稀料、酒精、聚酯稀料或硝基稀料等。2.5催干剂：钴催干剂、固化剂等。2.6抛光剂：上光蜡、砂蜡等。2.7基本要求2.7.1涂料的品种、规格、颜色应符合设计要求，并应有产品性能检测报告和产品合格证书。2.7.2民用建筑工程室内用水性涂料，应测定总挥发性有机化合物（TVOC）和游离甲苯的含量，其限量应符合《民用建筑工程室内环境污染控制规范》的有关规定。2.7.3民用建筑工程室内用溶剂性涂料，应按其规定的最大稀释比例混合后，测定总挥发性有机化合物（TVOC）和苯的含量，其限量应符合《民用建筑工程室内环境污染控制规范》的有关规定。2.7.4聚氨酯漆测定固化剂中游离甲苯二异氰酸酯（TDI）的含量后，应按其规定的最小稀释比例计算出的聚氨酯漆中游离甲苯二异氰酸酯（TDI）的含量，且不应大于7g/Kg。测定方法应符合国家标准《气象色谱测定氨基甲酸酯预聚物和涂料溶液中未反应的甲苯二异氰酸酯（TDI）单体》GB/T18446-2001的规定2.7.5水性涂料中总挥发性有机物（TVOC）、游离甲醛的含量测定方法，应符合有关标准。2.7.6溶剂性涂料中总挥发性有机物（TVOC）、苯的含量测定方法，应符合有关标准。3、主要机具（工具）：3.1主要工：油刷、腻子槽、排笔、棕刷、开刀、牛角板、油画笔、毛笔、砂纸、砂布、腻子板、腻子托板、钢皮刮板、橡皮刮板、油桶、水桶、大浆桶、小浆桶、油勺、擦布、棉丝、小色碟、喷斗、喷枪、高压胶管、长毛绒辊、压花辊、印花辊、硬质塑料、橡胶辊、不锈钢抹子、塑料抹子、托灰板、铜丝箩、纱箩、高凳、脚手板、安全带、钢丝钳子、指套、砂纸、砂布、小锤子、小铁锹、小笤帚等。3.2主要机具：高层建筑涂料施工宜采用电动吊篮，多层建筑涂料施工宜采用桥式架子，室内则根据层高的具体情况，准备操作架子，其他机具主要有：手压泵、空气压缩机（最高气压10Mpa，排气室0.6m3）、高压无气喷涂机（含配套设备）手持式电动搅拌器，电动弹涂器及配套设备等。4、作业条件：4.1温度宜保持均衡，不得突然有较大的变化，且通风良好。一般油漆工程施工时的环境温度不宜低于+10℃，相对湿度不宜大于60%。门窗玻璃要提前安装完毕，如未安玻璃，应有防风措施。4.2顶板、墙面、地面等湿作业完工并具备一定强度，环境比较干燥和干净。混凝土和墙面抹混合砂浆以上的砂浆已完成，且经过干燥，其含水率应符合下列要求：第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页4.2.1表面施涂溶剂型涂料时，含水率不得大于8%；4.2.2表面施涂水性和乳液涂料时，含水率不得大于10%。4.3水电及设备、顶墙上预留、预埋件已完成，专业管道设备安装完，试水试压已进行完，4.4门窗安装已完成并已施涂一遍底子油（干性油、防锈涂料），如采用机械喷涂料时，应将不喷涂的部位遮盖，以防污染。4.5水性和乳液涂料涂刷时的环境温度应按产品说明书的温度控制。冬期室内施涂涂料时，应在采暖条件下进行，室温应保持均衡，不得突然变化。4.6水性和乳液涂料涂施涂前应将基体或基层的缺棱掉角处，用1：3水泥砂浆（或聚合物水泥砂浆）修补；表面麻面及缝隙应用腻子填补齐平（外墙、厨房、浴室及厕所等需要使用涂料的部位，应使用具有耐水性能的腻子）。4.7在室外或室内高于3.6m处作业时，应事先搭设好脚手架，并以不妨碍操作为准。4.8大面积施工前应事先做样板间，经有关质量部门检查鉴定合格后，方可组织班组进行大面积施工。4.9操作前应认真进行交接检查工作，并对遗留问题进行妥善处理。4.10木基层表面含水率一般不大于12%。5、施工工艺一、水性涂料涂饰工艺1...
