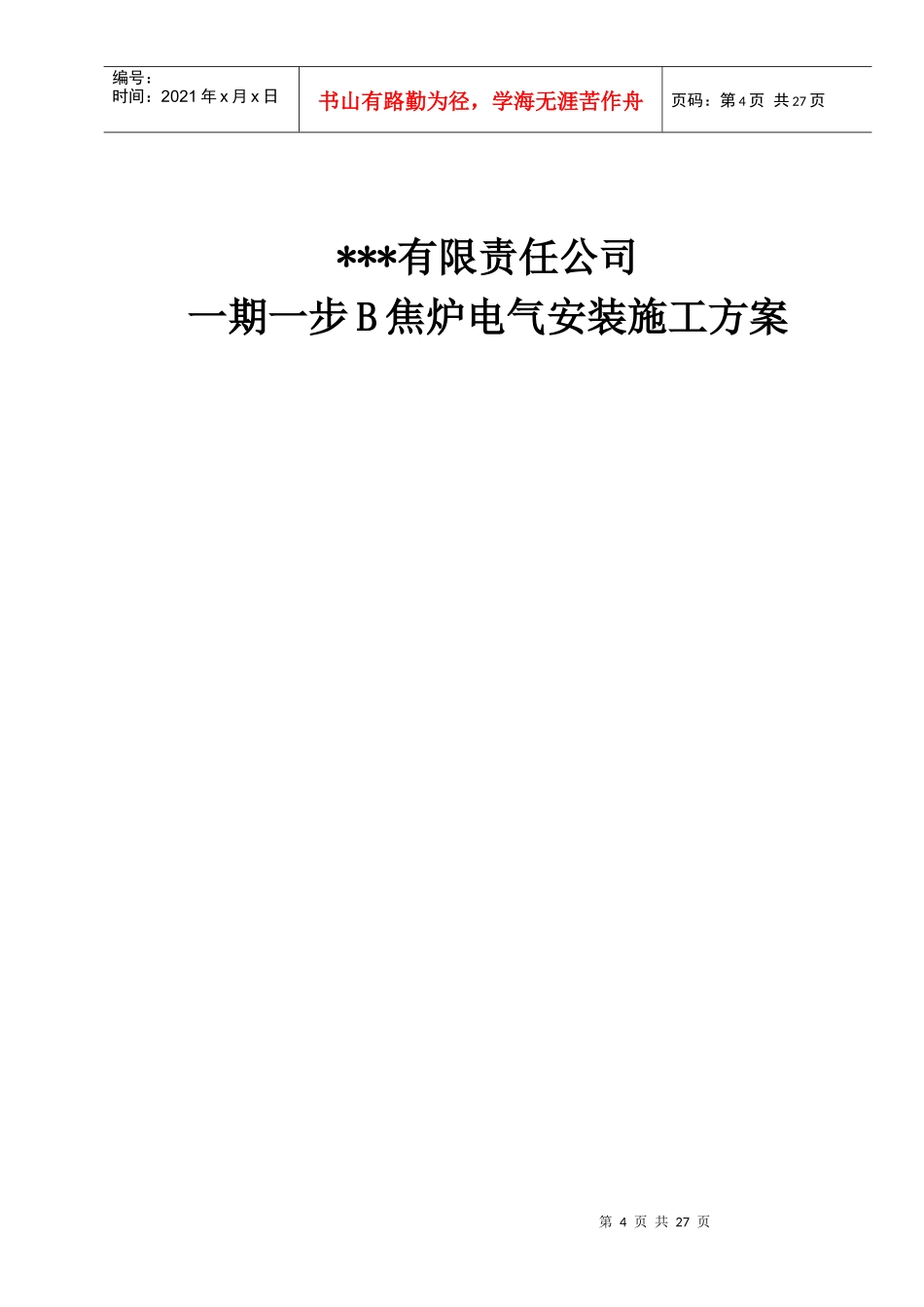

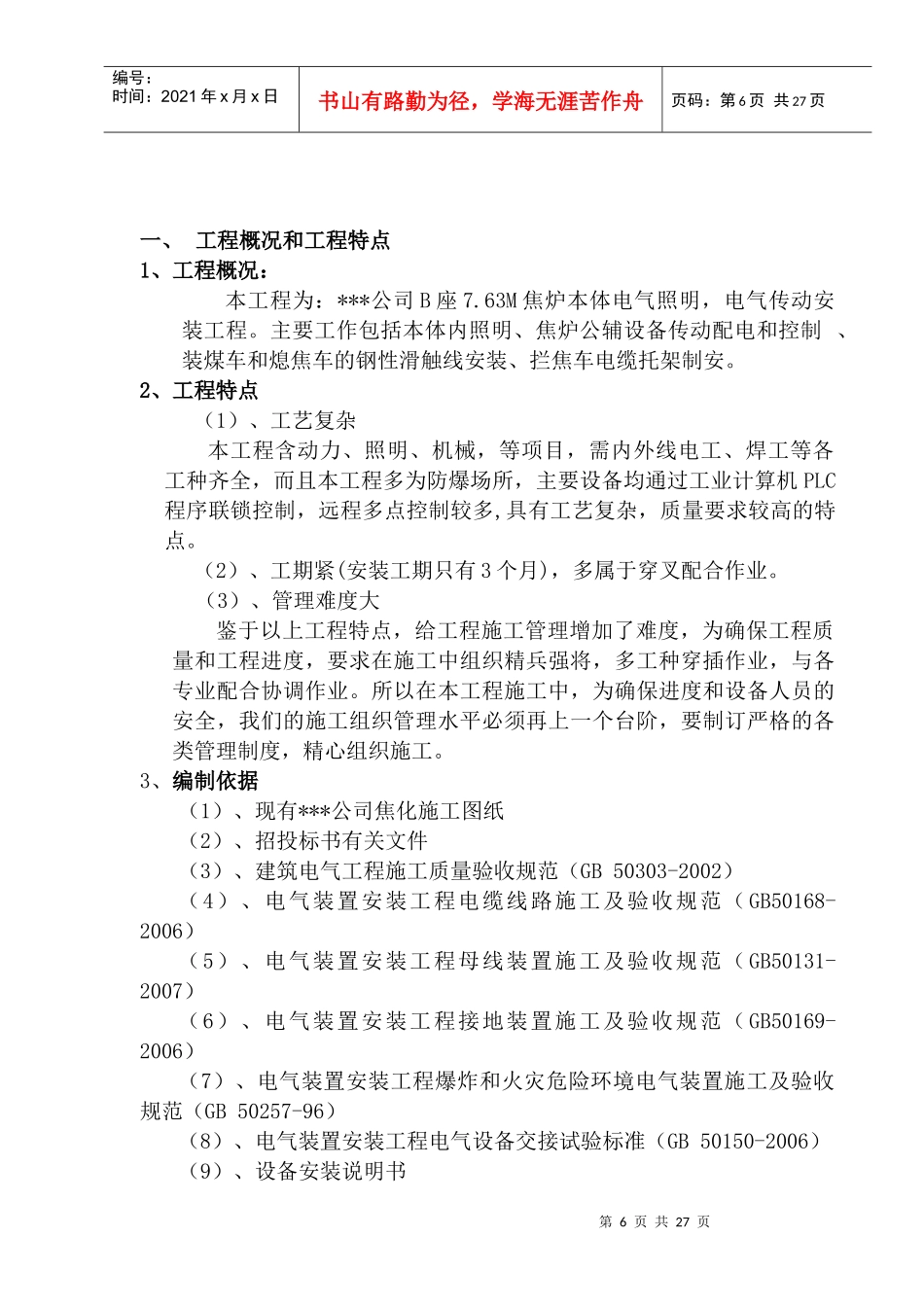

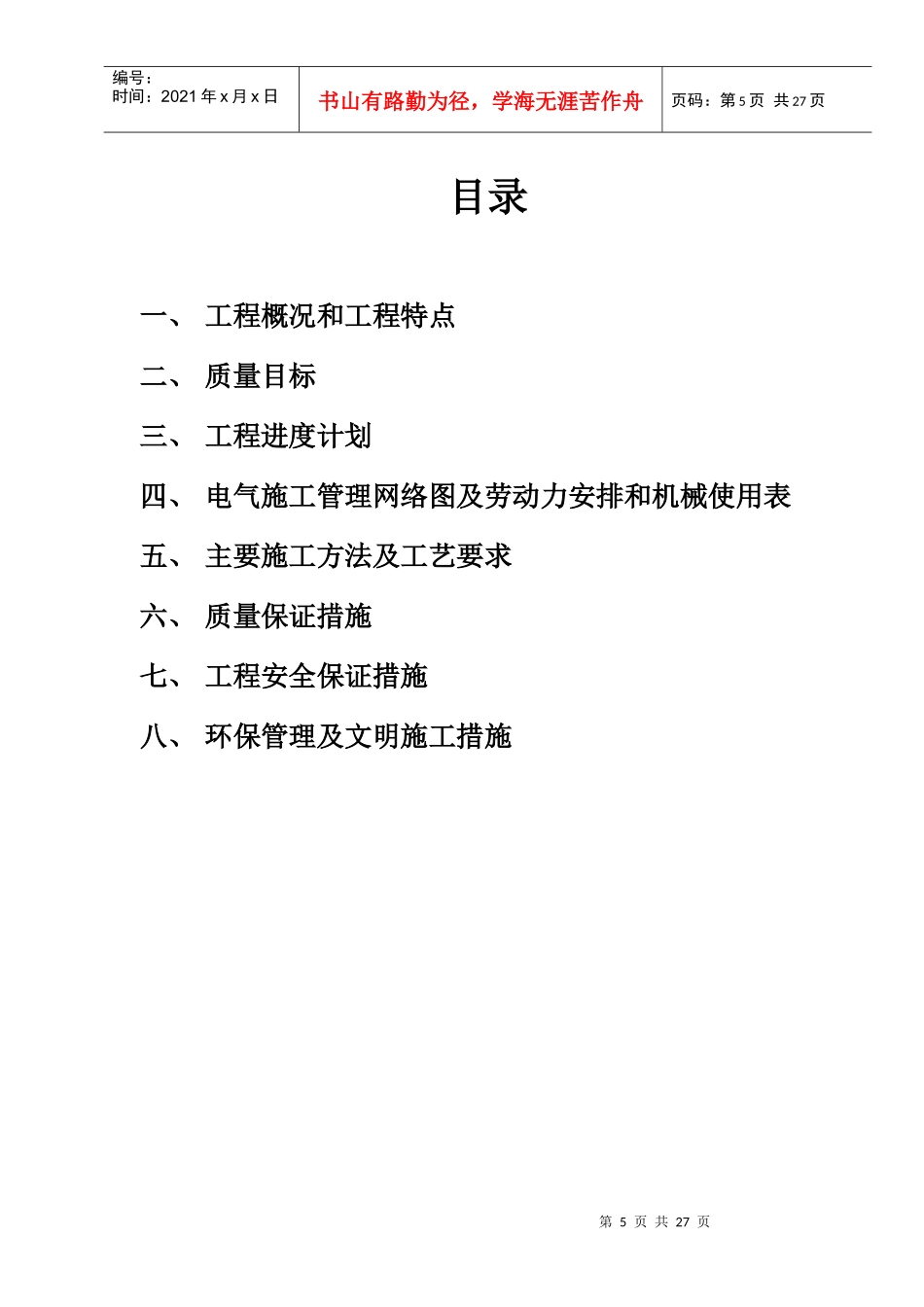

第4页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共27页***有限责任公司一期一步B焦炉电气安装施工方案第5页共27页第4页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共27页目录一、工程概况和工程特点二、质量目标三、工程进度计划四、电气施工管理网络图及劳动力安排和机械使用表五、主要施工方法及工艺要求六、质量保证措施七、工程安全保证措施八、环保管理及文明施工措施第6页共27页第5页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共27页一、工程概况和工程特点1、工程概况：本工程为：***公司B座7.63M焦炉本体电气照明，电气传动安装工程。主要工作包括本体内照明、焦炉公辅设备传动配电和控制、装煤车和熄焦车的钢性滑触线安装、拦焦车电缆托架制安。2、工程特点（1）、工艺复杂本工程含动力、照明、机械，等项目，需内外线电工、焊工等各工种齐全，而且本工程多为防爆场所，主要设备均通过工业计算机PLC程序联锁控制，远程多点控制较多,具有工艺复杂，质量要求较高的特点。（2）、工期紧(安装工期只有3个月)，多属于穿叉配合作业。（3）、管理难度大鉴于以上工程特点，给工程施工管理增加了难度，为确保工程质量和工程进度，要求在施工中组织精兵强将，多工种穿插作业，与各专业配合协调作业。所以在本工程施工中，为确保进度和设备人员的安全，我们的施工组织管理水平必须再上一个台阶，要制订严格的各类管理制度，精心组织施工。3、编制依据（1）、现有***公司焦化施工图纸（2）、招投标书有关文件（3）、建筑电气工程施工质量验收规范（GB50303-2002）（4）、电气装置安装工程电缆线路施工及验收规范（GB50168-2006）（5）、电气装置安装工程母线装置施工及验收规范（GB50131-2007）（6）、电气装置安装工程接地装置施工及验收规范（GB50169-2006）（7）、电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范（GB50257-96）（8）、电气装置安装工程电气设备交接试验标准（GB50150-2006）（9）、设备安装说明书第7页共27页第6页共27页项目经理：***副经理：***技术、工长:***技术负责：***质量:***安全:***材料:***各施工班组编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共27页（10）、我单位在宝钢、太钢、莱钢、链钢、济钢等重点工程炼焦系统电气仪表安装调试施工的实际经验和技术总结二、质量目标：（该方案只是一个分部，其他不用描述）分部工程验收合格率100%。三、电气施工管理网络图及劳动力安排和机械使用表1．施工管理网络图2．电气仪表安装劳动力安排：工种安装电工电调工计量工起重工钳工电焊工架工普工数量12212242103．主要施工机械使用表：序号机械设备名称型号单位数量用途备注第8页共27页第7页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共27页规格1交流电焊机台42氧乙炔瓶套83电动套丝机台14轻型绞板套25台钻台16电钻13mm把27磁座钻台18手枪钻8mm把29角向磨光机台410电锤把311切割机台112电气设备调试设备台113接地电阻测试仪台114兆欧表个115万用表个216对讲机部417砂轮机台118水准仪台119开孔器套120液压接线钳台1第9页共27页第8页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共27页四、主要施工方法及工艺要求1、电气安装1.1、工艺流程图工艺流程图1.2、主要施工方法1.2.1、配管、穿线及桥架安装1.2.1.1、明配电气钢管以等边角钢作支架，用“U”型管卡或“Ω”型管卡固定，管支架在钢构上可焊接，在混凝土上用钢膨胀螺栓固定或与土建配合直接埋于混凝土内，埋入部分制成燕尾状。第10页共27页第9页共27页接线盒伸缩缝开调孔编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共27页支架的间距见表2-4-1钢管名称管径15～2025～3040～5065～100厚钢管1500200025003500薄钢管100015002000表2-4-1支架的间距1.2.1.2、明配管要求横平竖直，并刷油保护，面漆色标与支架一致，暗配管作防腐处理，埋于混凝土内的部分，管外壁不防腐。1.2.1.3、电气...
