普通及机械结构用钢板GB与JIS对照VIP免费

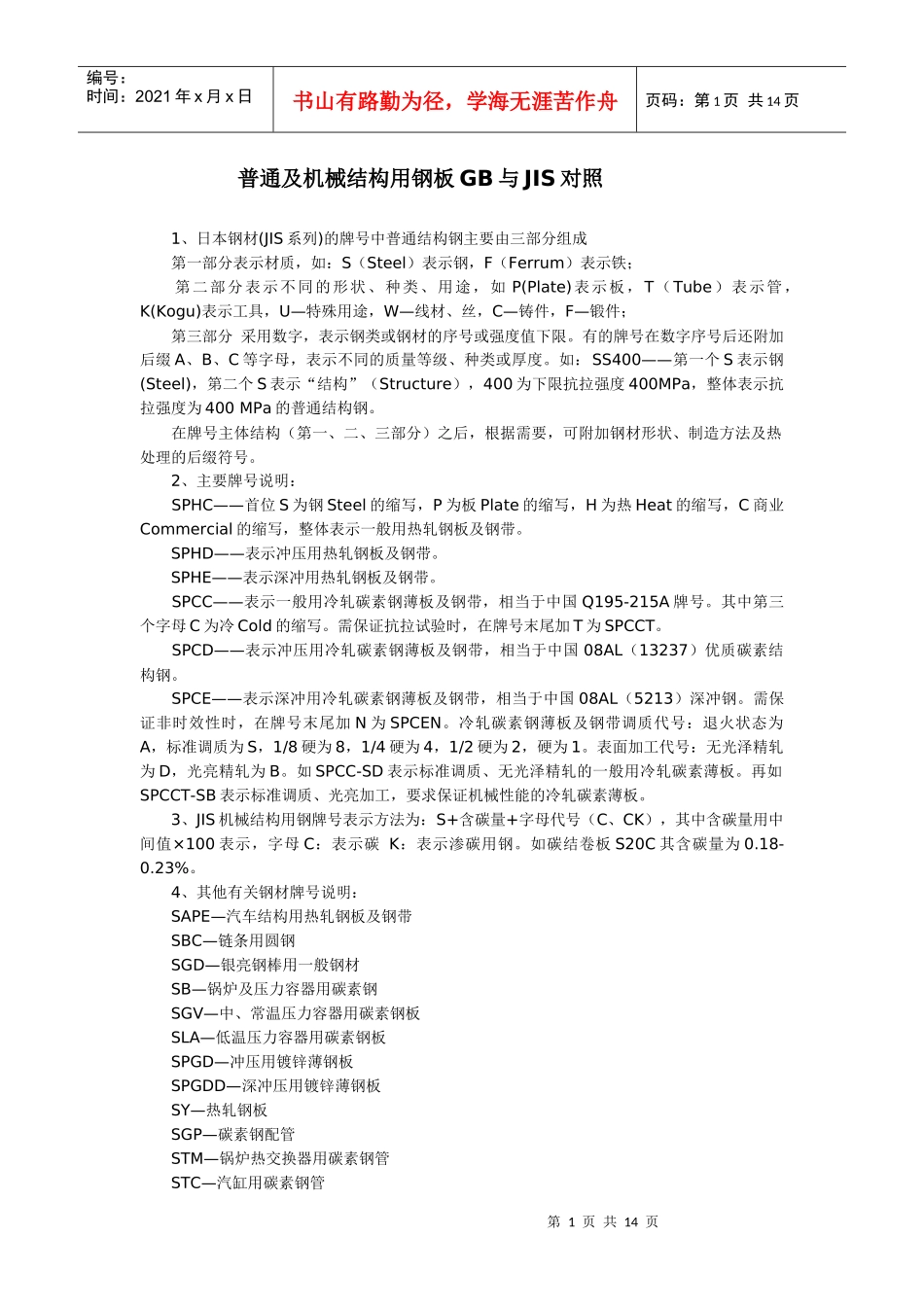

普通及机械结构用钢板GB与JIS对照_第1页
1/14

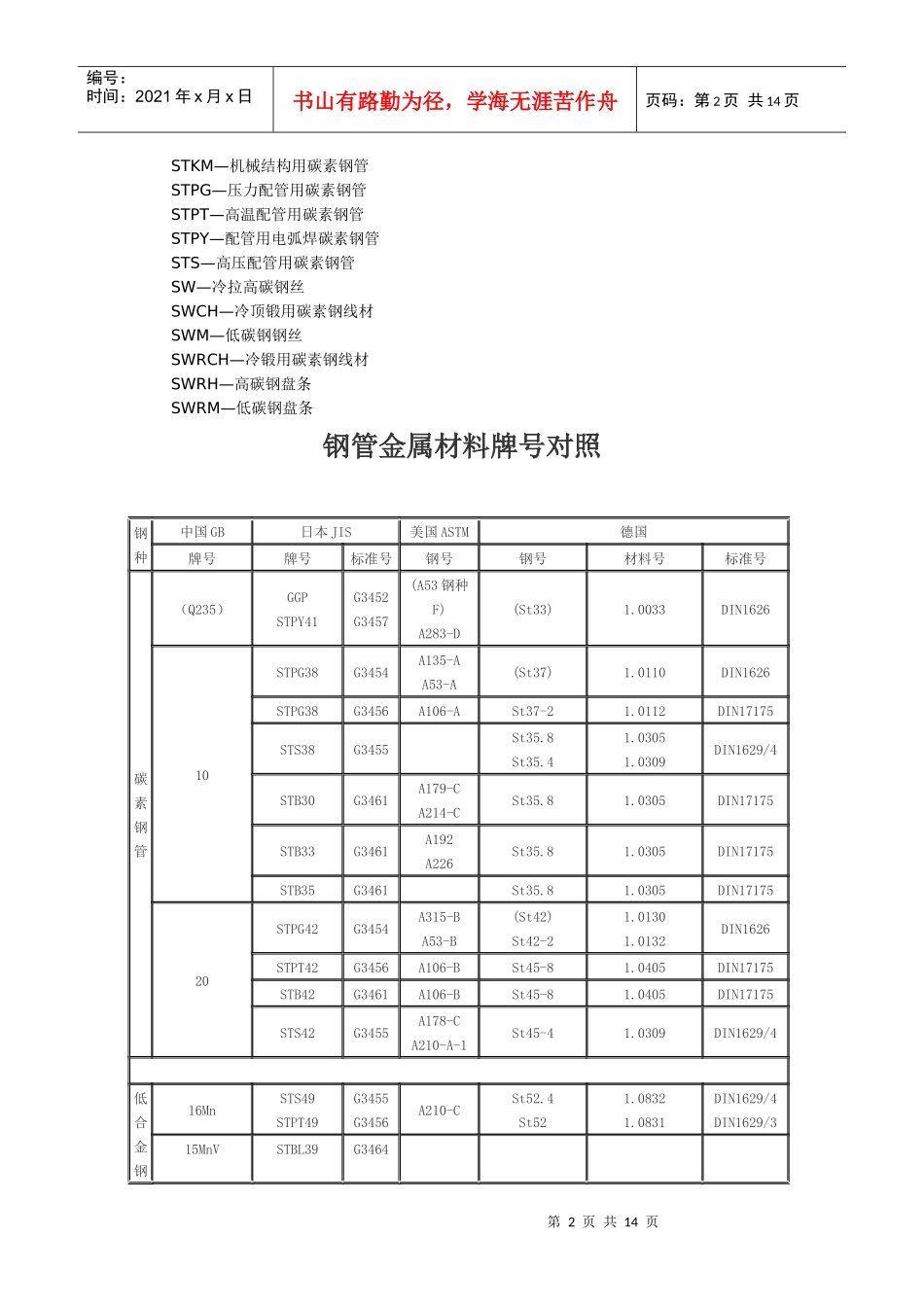

普通及机械结构用钢板GB与JIS对照_第2页
2/14

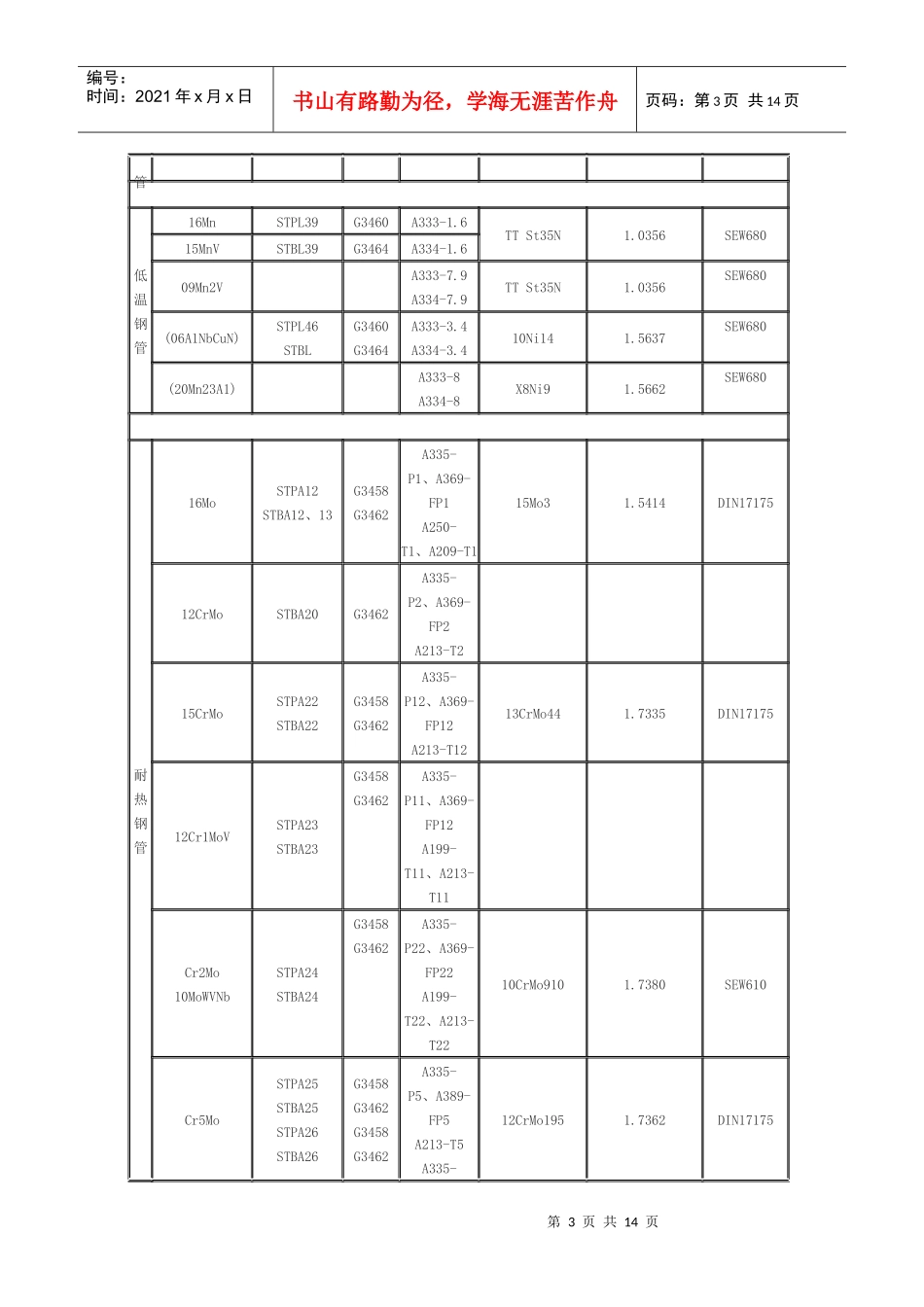

普通及机械结构用钢板GB与JIS对照_第3页
3/14
第1页共14页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共14页普通及机械结构用钢板GB与JIS对照1、日本钢材(JIS系列)的牌号中普通结构钢主要由三部分组成第一部分表示材质,如:S(Steel)表示钢,F(Ferrum)表示铁;第二部分表示不同的形状、种类、用途,如P(Plate)表示板,T(Tube)表示管,K(Kogu)表示工具,U—特殊用途,W—线材、丝,C—铸件,F—锻件;第三部分采用数字,表示钢类或钢材的序号或强度值下限。有的牌号在数字序号后还附加后缀A、B、C等字母,表示不同的质量等级、种类或厚度。如:SS400——第一个S表示钢(Steel),第二个S表示“结构”(Structure),400为下限抗拉强度400MPa,整体表示抗拉强度为400MPa的普通结构钢。在牌号主体结构(第一、二、三部分)之后,根据需要,可附加钢材形状、制造方法及热处理的后缀符号。2、主要牌号说明:SPHC——首位S为钢Steel的缩写,P为板Plate的缩写,H为热Heat的缩写,C商业Commercial的缩写,整体表示一般用热轧钢板及钢带。SPHD——表示冲压用热轧钢板及钢带。SPHE——表示深冲用热轧钢板及钢带。SPCC——表示一般用冷轧碳素钢薄板及钢带,相当于中国Q195-215A牌号。其中第三个字母C为冷Cold的缩写。需保证抗拉试验时,在牌号末尾加T为SPCCT。SPCD——表示冲压用冷轧碳素钢薄板及钢带,相当于中国08AL(13237)优质碳素结构钢。SPCE——表示深冲用冷轧碳素钢薄板及钢带,相当于中国08AL(5213)深冲钢。需保证非时效性时,在牌号末尾加N为SPCEN。冷轧碳素钢薄板及钢带调质代号:退火状态为A,标准调质为S,1/8硬为8,1/4硬为4,1/2硬为2,硬为1。表面加工代号:无光泽精轧为D,光亮精轧为B。如SPCC-SD表示标准调质、无光泽精轧的一般用冷轧碳素薄板。再如SPCCT-SB表示标准调质、光亮加工,要求保证机械性能的冷轧碳素薄板。3、JIS机械结构用钢牌号表示方法为:S+含碳量+字母代号(C、CK),其中含碳量用中间值×100表示,字母C:表示碳K:表示渗碳用钢。如碳结卷板S20C其含碳量为0.18-0.23%。4、其他有关钢材牌号说明:SAPE—汽车结构用热轧钢板及钢带SBC—链条用圆钢SGD—银亮钢棒用一般钢材SB—锅炉及压力容器用碳素钢SGV—中、常温压力容器用碳素钢板SLA—低温压力容器用碳素钢板SPGD—冲压用镀锌薄钢板SPGDD—深冲压用镀锌薄钢板SY—热轧钢板SGP—碳素钢配管STM—锅炉热交换器用碳素钢管STC—汽缸用碳素钢管第2页共14页第1页共14页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共14页STKM—机械结构用碳素钢管STPG—压力配管用碳素钢管STPT—高温配管用碳素钢管STPY—配管用电弧焊碳素钢管STS—高压配管用碳素钢管SW—冷拉高碳钢丝SWCH—冷顶锻用碳素钢线材SWM—低碳钢钢丝SWRCH—冷锻用碳素钢线材SWRH—高碳钢盘条SWRM—低碳钢盘条钢管金属材料牌号对照钢种中国GB日本JIS美国ASTM德国牌号牌号标准号钢号钢号材料号标准号碳素钢管(Q235)GGPSTPY41G3452G3457(A53钢种F)A283-D(St33)1.0033DIN162610STPG38G3454A135-AA53-A(St37)1.0110DIN1626STPG38G3456A106-ASt37-21.0112DIN17175STS38G3455St35.8St35.41.03051.0309DIN1629/4STB30G3461A179-CA214-CSt35.81.0305DIN17175STB33G3461A192A226St35.81.0305DIN17175STB35G3461St35.81.0305DIN1717520STPG42G3454A315-BA53-B(St42)St42-21.01301.0132DIN1626STPT42G3456A106-BSt45-81.0405DIN17175STB42G3461A106-BSt45-81.0405DIN17175STS42G3455A178-CA210-A-1St45-41.0309DIN1629/4低合金钢16MnSTS49STPT49G3455G3456A210-CSt52.4St521.08321.0831DIN1629/4DIN1629/315MnVSTBL39G3464第3页共14页第2页共14页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共14页管低温钢管16MnSTPL39G3460A333-1.6TTSt35N1.0356SEW68015MnVSTBL39G3464A334-1.609Mn2VA333-7.9A334-7.9TTSt35N1.0356SEW680(06A1NbCuN)STPL46STBLG3460G3464A333-3.4A334-3.410Ni141.5637SEW680(20Mn23A1)A333-8A334-8X8Ni91.5662SEW680耐热钢管16MoSTPA12STBA12、13G3458G3462A335-P1、A369-FP1A250-T1、A209-T115Mo31.5414DIN...
