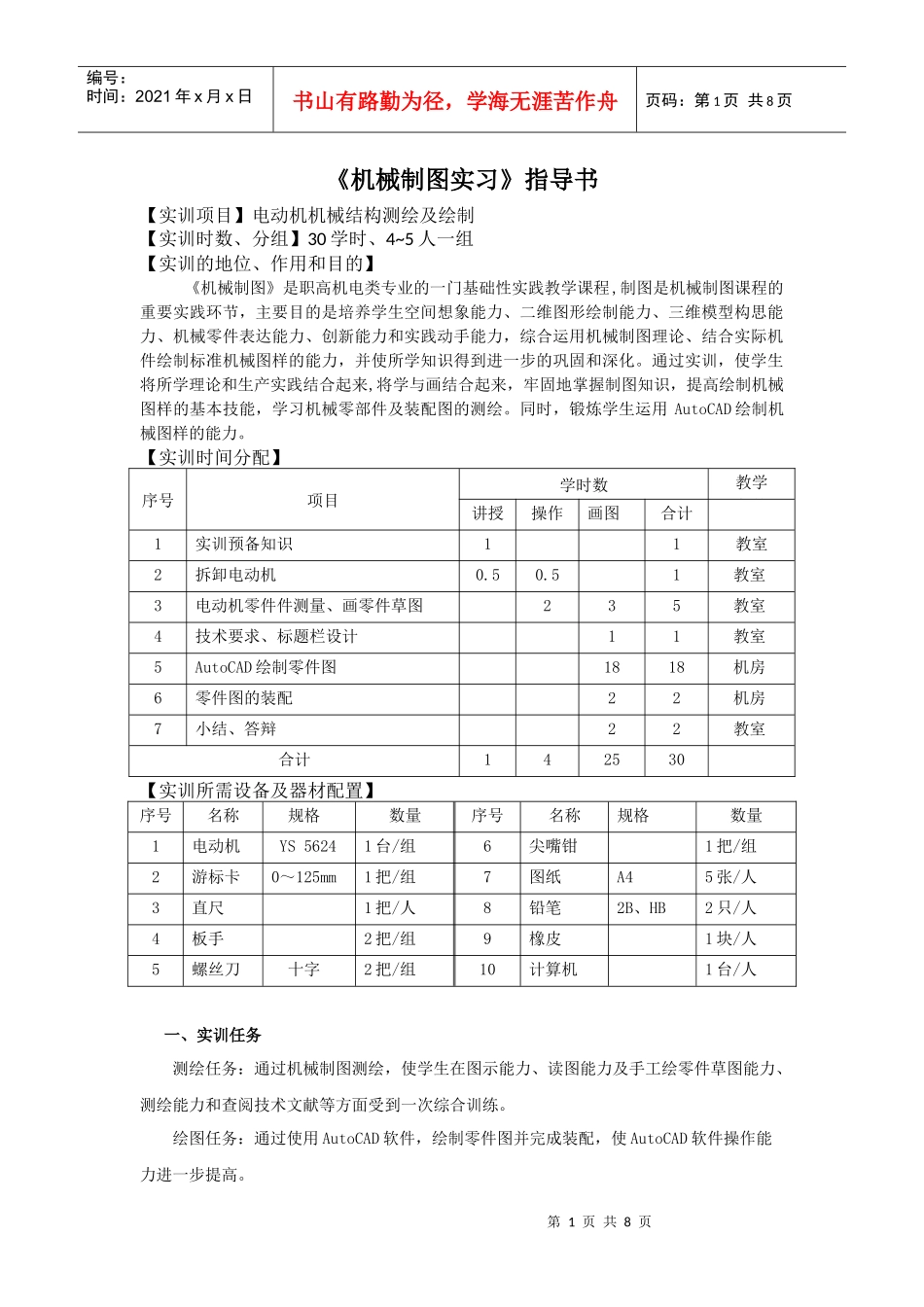

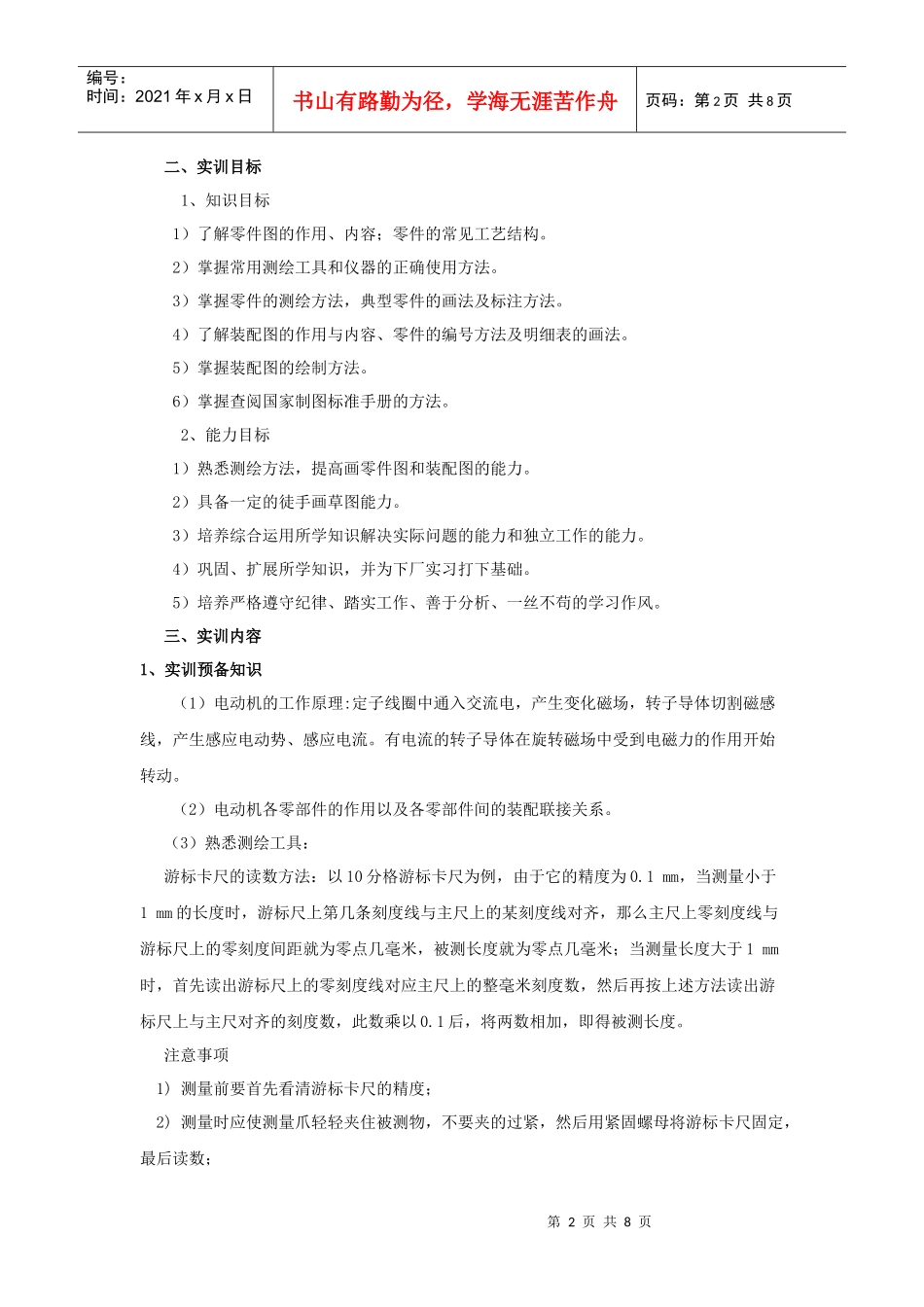

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页《机械制图实习》指导书【实训项目】电动机机械结构测绘及绘制【实训时数、分组】30学时、4~5人一组【实训的地位、作用和目的】《机械制图》是职高机电类专业的一门基础性实践教学课程,制图是机械制图课程的重要实践环节，主要目的是培养学生空间想象能力、二维图形绘制能力、三维模型构思能力、机械零件表达能力、创新能力和实践动手能力，综合运用机械制图理论、结合实际机件绘制标准机械图样的能力，并使所学知识得到进一步的巩固和深化。通过实训，使学生将所学理论和生产实践结合起来,将学与画结合起来，牢固地掌握制图知识，提高绘制机械图样的基本技能，学习机械零部件及装配图的测绘。同时，锻炼学生运用AutoCAD绘制机械图样的能力。【实训时间分配】序号项目学时数教学条件讲授操作画图合计1实训预备知识11教室2拆卸电动机0.50.51教室3电动机零件件测量、画零件草图235教室4技术要求、标题栏设计11教室5AutoCAD绘制零件图1818机房6零件图的装配22机房7小结、答辩22教室合计142530【实训所需设备及器材配置】序号名称规格数量序号名称规格数量1电动机YS56241台/组6尖嘴钳1把/组2游标卡尺0～125mm1把/组7图纸A45张/人3直尺1把/人8铅笔2B、HB2只/人4板手2把/组9橡皮1块/人5螺丝刀十字2把/组10计算机1台/人一、实训任务测绘任务：通过机械制图测绘，使学生在图示能力、读图能力及手工绘零件草图能力、测绘能力和查阅技术文献等方面受到一次综合训练。绘图任务：通过使用AutoCAD软件，绘制零件图并完成装配，使AutoCAD软件操作能力进一步提高。第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页二、实训目标1、知识目标1）了解零件图的作用、内容；零件的常见工艺结构。2）掌握常用测绘工具和仪器的正确使用方法。3）掌握零件的测绘方法，典型零件的画法及标注方法。4）了解装配图的作用与内容、零件的编号方法及明细表的画法。5）掌握装配图的绘制方法。6）掌握查阅国家制图标准手册的方法。2、能力目标1）熟悉测绘方法，提高画零件图和装配图的能力。2）具备一定的徒手画草图能力。3）培养综合运用所学知识解决实际问题的能力和独立工作的能力。4）巩固、扩展所学知识，并为下厂实习打下基础。5）培养严格遵守纪律、踏实工作、善于分析、一丝不苟的学习作风。三、实训内容1、实训预备知识（1）电动机的工作原理:定子线圈中通入交流电，产生变化磁场，转子导体切割磁感线，产生感应电动势、感应电流。有电流的转子导体在旋转磁场中受到电磁力的作用开始转动。（2）电动机各零部件的作用以及各零部件间的装配联接关系。（3）熟悉测绘工具：游标卡尺的读数方法：以10分格游标卡尺为例，由于它的精度为0.1mm，当测量小于1mm的长度时，游标尺上第几条刻度线与主尺上的某刻度线对齐，那么主尺上零刻度线与游标尺上的零刻度间距就为零点几毫米，被测长度就为零点几毫米；当测量长度大于1mm时，首先读出游标尺上的零刻度线对应主尺上的整毫米刻度数，然后再按上述方法读出游标尺上与主尺对齐的刻度数，此数乘以0.1后，将两数相加，即得被测长度。注意事项1)测量前要首先看清游标卡尺的精度；2)测量时应使测量爪轻轻夹住被测物，不要夹的过紧，然后用紧固螺母将游标卡尺固定，最后读数；第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页3)测量物上被测距离的连线必须平行于主尺.4）游标卡尺是比较精密的测量工具，要轻拿轻放，不得碰撞或跌落地下。使用时不要用来测量粗糙的物体，以免损坏量爪，不用时应置于干燥地方防止锈蚀。2、拆卸电动机拆卸电动机之前，必须拆除电动机与外部电气连接的连线，并做好相位标记，并将电动机各零件作好标记以便复位。（1）拆卸前端盖均匀拆除端盖螺栓，拿下轴承盖时，用铜棒对称敲打，卸下端盖，避免过重敲击，以免损坏端盖，（2）抽出转子对于小型电动机抽出转子是靠人工进行的，为防手滑或用力不均碰伤绕组，应用纸板垫在绕组端部进行。（3）轴承的拆卸、清洗拆卸轴承...
