架空电力线路拉线安装施工记录VIP免费

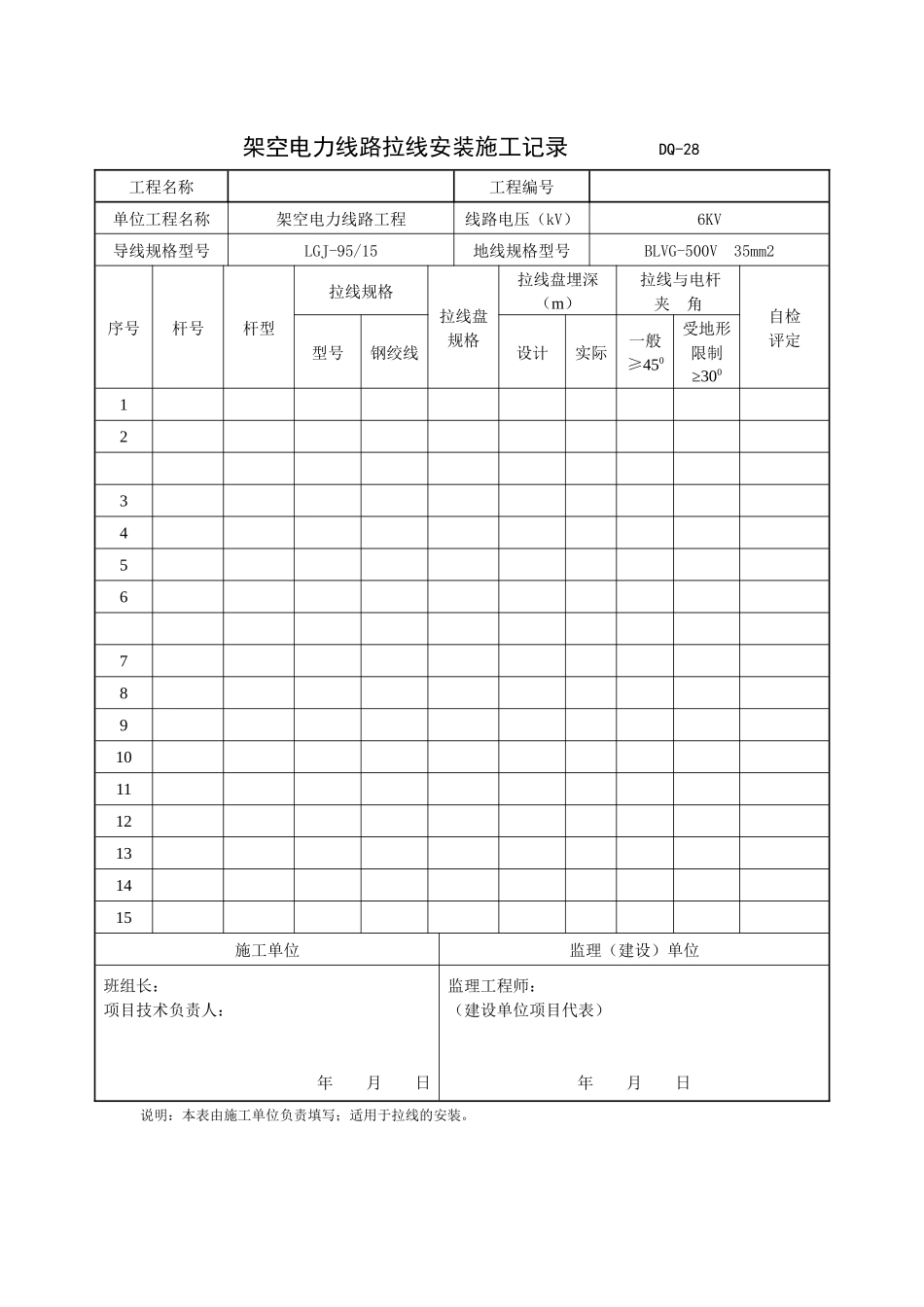

架空电力线路拉线安装施工记录_第1页
1/37

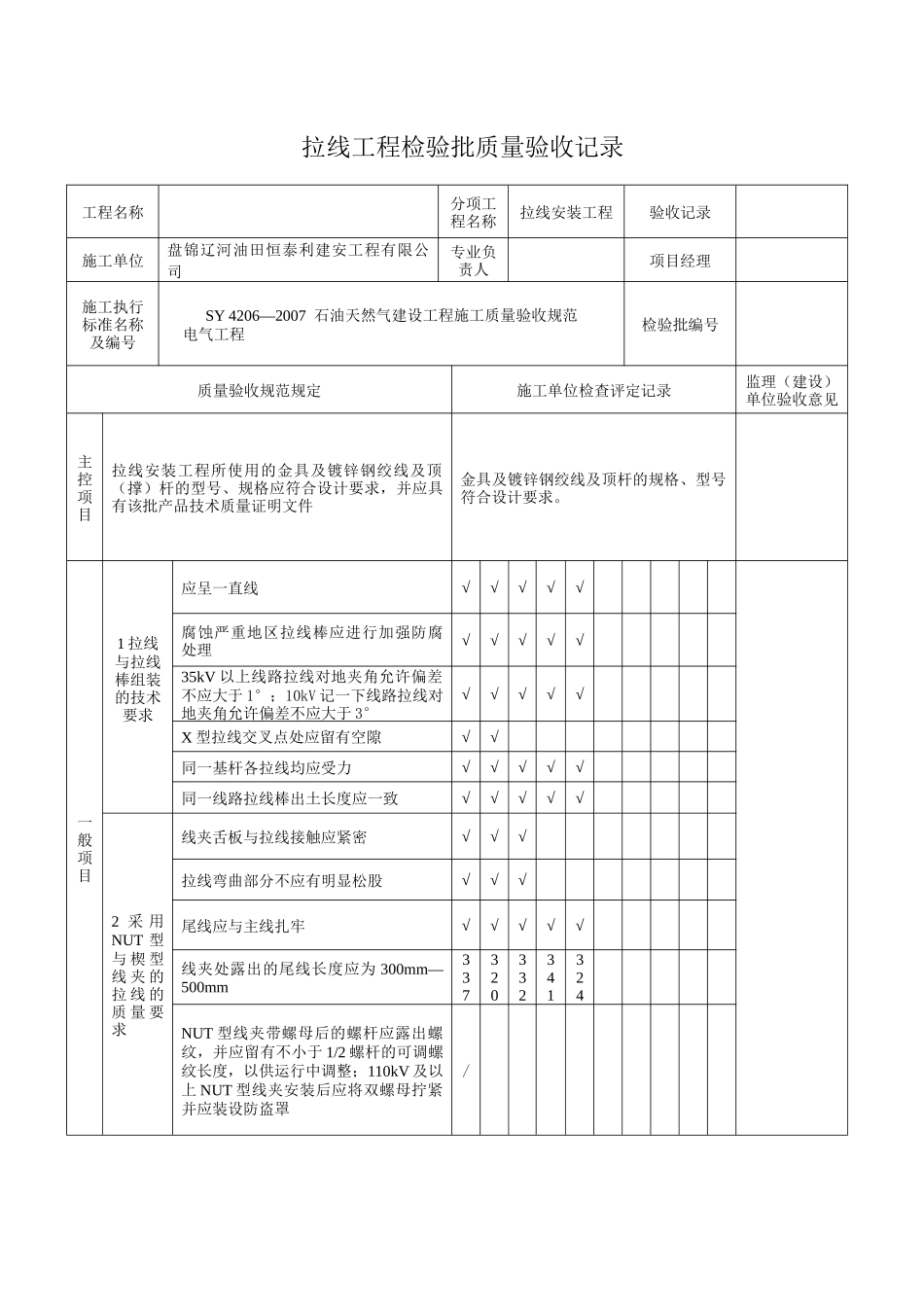

架空电力线路拉线安装施工记录_第2页
2/37

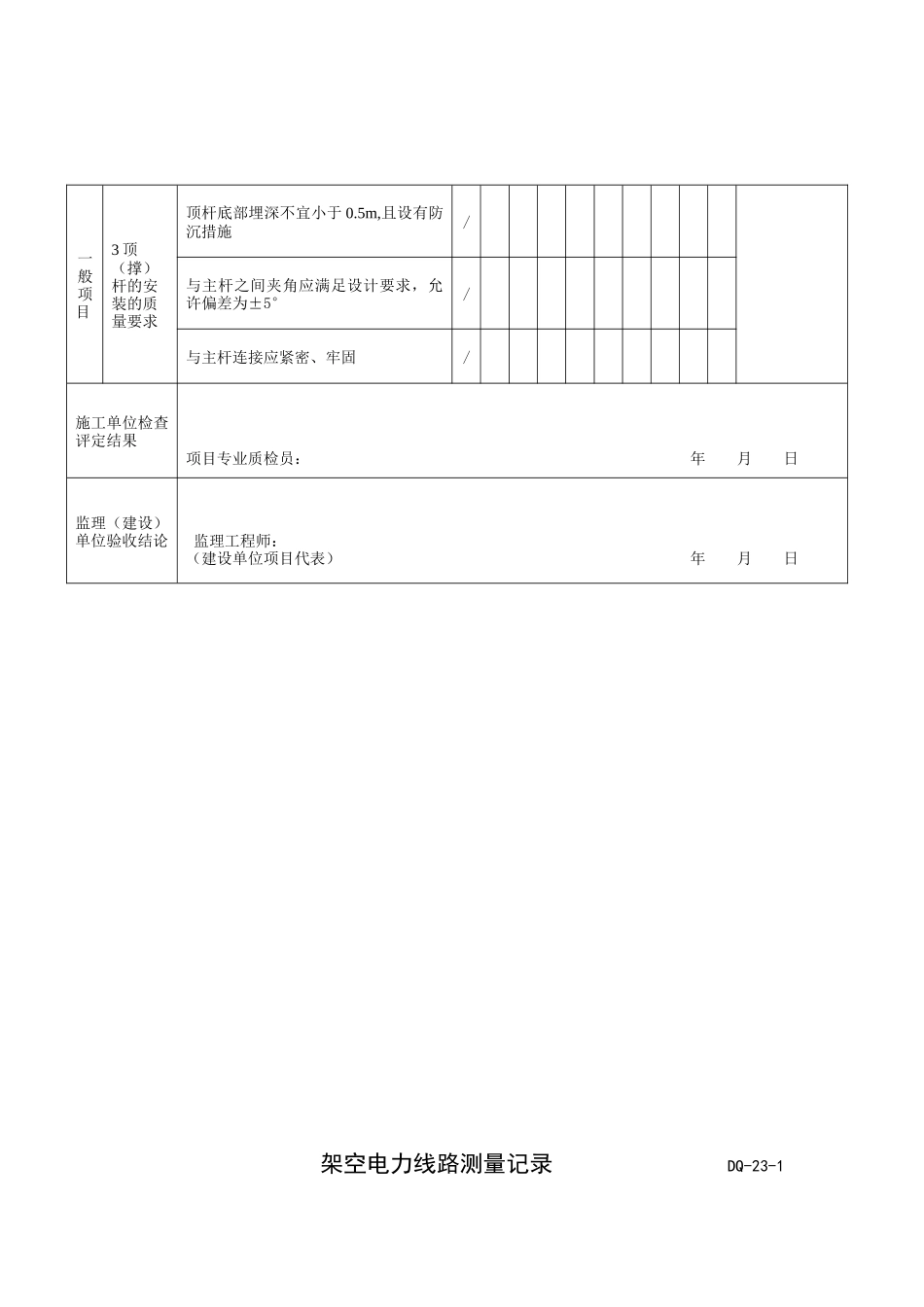

架空电力线路拉线安装施工记录_第3页
3/37
架空电力线路拉线安装施工记录DQ-28工程名称工程编号单位工程名称架空电力线路工程线路电压(kV)6KV导线规格型号LGJ-95/15地线规格型号BLVG-500V35mm2序号杆号杆型拉线规格拉线盘规格拉线盘埋深(m)拉线与电杆夹角自检评定型号钢绞线设计实际一般≥450受地形限制≥300123456789101112131415施工单位监理(建设)单位班组长:项目技术负责人:年月日监理工程师:(建设单位项目代表)年月日说明:本表由施工单位负责填写;适用于拉线的安装。拉线工程检验批质量验收记录工程名称分项工程名称拉线安装工程验收记录施工单位盘锦辽河油田恒泰利建安工程有限公司专业负责人项目经理施工执行标准名称及编号SY4206—2007石油天然气建设工程施工质量验收规范电气工程检验批编号质量验收规范规定施工单位检查评定记录监理(建设)单位验收意见主控项目拉线安装工程所使用的金具及镀锌钢绞线及顶(撑)杆的型号、规格应符合设计要求,并应具有该批产品技术质量证明文件金具及镀锌钢绞线及顶杆的规格、型号符合设计要求。一般项目1拉线与拉线棒组装的技术要求应呈一直线√√√√√腐蚀严重地区拉线棒应进行加强防腐处理√√√√√35kV以上线路拉线对地夹角允许偏差不应大于1°;10kV记一下线路拉线对地夹角允许偏差不应大于3°√√√√√X型拉线交叉点处应留有空隙√√同一基杆各拉线均应受力√√√√√同一线路拉线棒出土长度应一致√√√√√2采用NUT型与楔型线夹的拉线的质量要求线夹舌板与拉线接触应紧密√√√拉线弯曲部分不应有明显松股√√√尾线应与主线扎牢√√√√√线夹处露出的尾线长度应为300mm—500mm337320332341324NUT型线夹带螺母后的螺杆应露出螺纹,并应留有不小于1/2螺杆的可调螺纹长度,以供运行中调整;110kV及以上NUT型线夹安装后应将双螺母拧紧并应装设防盗罩/架空电力线路测量记录DQ-23-1一般项目3顶(撑)杆的安装的质量要求顶杆底部埋深不宜小于0.5m,且设有防沉措施/与主杆之间夹角应满足设计要求,允许偏差为±5°/与主杆连接应紧密、牢固/施工单位检查评定结果项目专业质检员:年月日监理(建设)单位验收结论监理工程师:(建设单位项目代表)年月日工程名称工程编号单位工程名称架空电力线路工程线路电压(kV)6KV导线规格型号LGJ-95/15地线规格型号BLVG-500V35mm21、测量记录表杆号杆型杆高档距转角度数杆号杆型杆高档距转角度数杆号杆型杆高档距转角度数杆号杆型杆高档距转角度数施工单位监理(建设)单位测量人:班组长:项目技术负责人:年月日监理工程师:(建设单位项目代表)年月日架空电力线路测量记录(续)DQ-23-2工程名称工程编号单位工程名称架空电力线路工程线路电压(kV)6KV导线规格型号LGJ-95/15地线规格型号BLVG-500V35mm22、测量简图(绘制线路路径走向图)施工单位监理(建设)单位测量人:班组长:项目技术负责人:年月日监理工程师:(建设单位项目代表)年月日说明:本表由施工单位负责填写;适用于架空电力线路的测量。架空电力线路导线弧垂观测记录DQ-29工程名称工程编号单位工程名称架空电力线路工程线路电压(kV)6KV导线规格型号LGJ-95/15地线规格型号BLVG-500V35mm2序号耐张杆号号至号耐张段长(m)代表档距(m)观测档距(m)导线弧垂(m)温度()℃观测人自检评定设计实际1234567891011121314施工单位监理(建设)单位班组长:项目技术负责人:年月日监理工程师:(建设单位项目代表)年月日说明:本表由施工单位负责填写;适用于35kV及以上电压等级架空电力线路导线弧垂的观测。架空电力线路穿跨越距离测量记录DQ-31工程名称工程编号单位工程名称架空电力线路工程线路电压(kV)6KV导线规格型号LGJ-95/15地线规格型号BLVG-500V35mm2序号穿跨杆塔号号至号被穿跨物名称导线对被穿跨物的最小垂直距离(m)测量日期温度(℃)设计值实测值123456施工单位监理(建设)单位班组长:项目技术负责人:年月日监理工程师:(建设单位项目代表)年月日说明:本表由施工单位负责填写;适用于电力线路对穿跨越物最小垂直距离的测量。隔离(负荷)开关安装调整记录DQ-03工程名称工程编号单位工程名称架空电力线路工程安装地点铭牌型号HGW9-10G/6...
