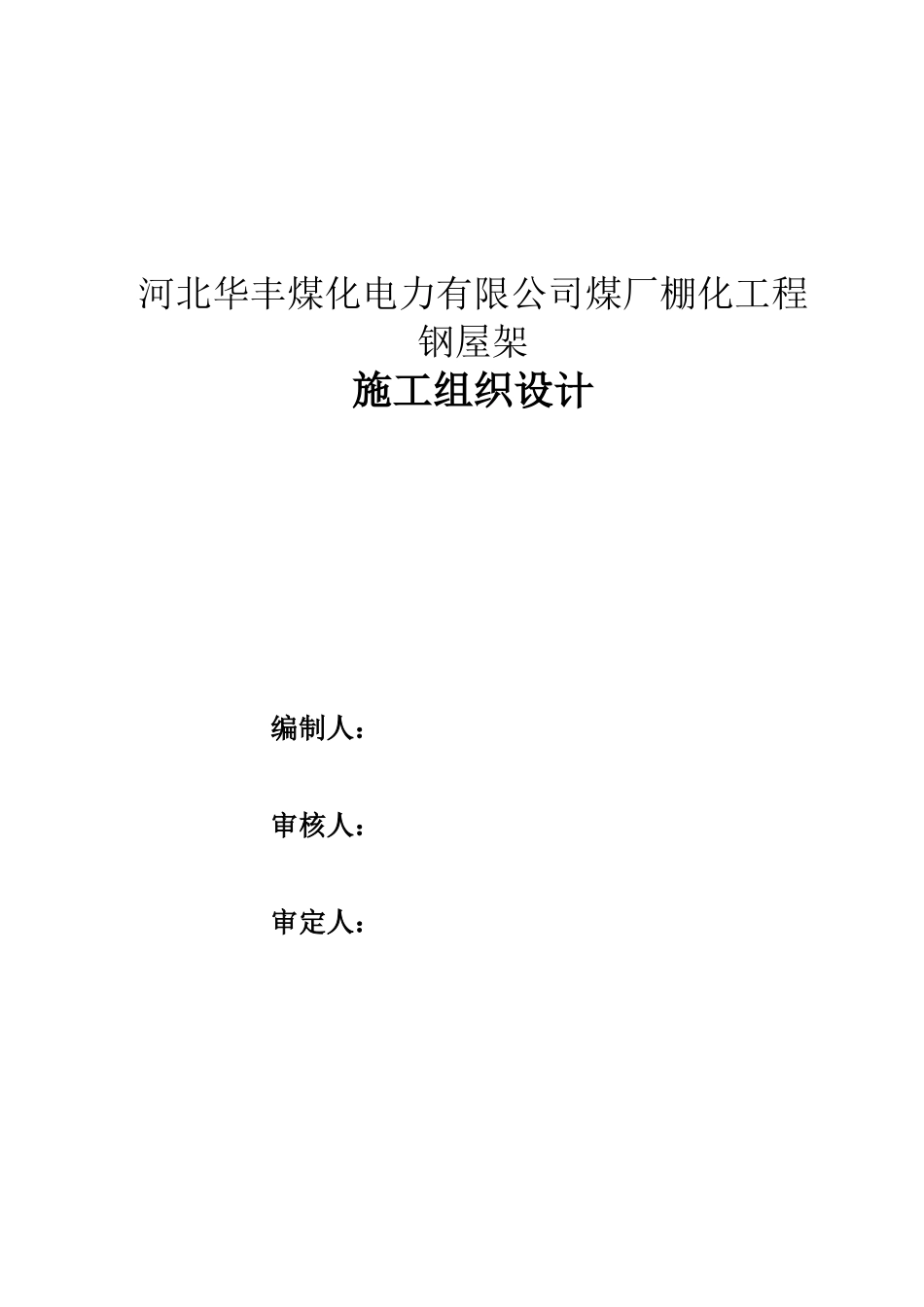

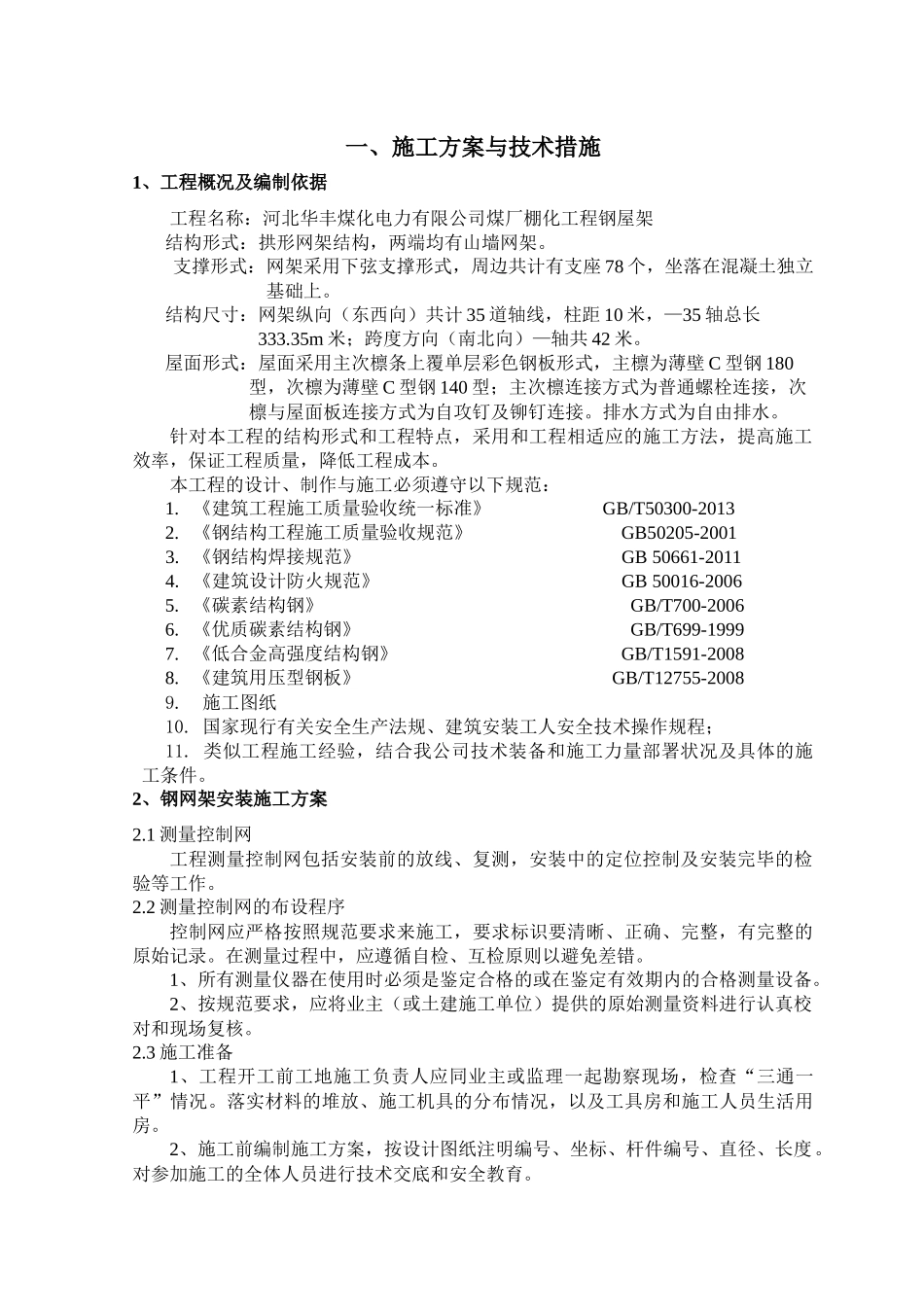

河北华丰煤化电力有限公司煤厂棚化工程钢屋架施工组织设计编制人：审核人：审定人：目录一、施工方案与技术措施二、确保工程质量管理体系与措施三、确保安全生产、文明施工管理体系与措施四、确保工程进度计划及技术组织措施五、资源配备计划六、施工总平面图及临时用地表七、其他内容一、施工方案与技术措施1、工程概况及编制依据工程名称：河北华丰煤化电力有限公司煤厂棚化工程钢屋架结构形式：拱形网架结构，两端均有山墙网架。支撑形式：网架采用下弦支撑形式，周边共计有支座78个，坐落在混凝土独立基础上。结构尺寸：网架纵向（东西向）共计35道轴线，柱距10米，—35轴总长333.35m米；跨度方向（南北向）—轴共42米。屋面形式：屋面采用主次檩条上覆单层彩色钢板形式，主檩为薄壁C型钢180型，次檩为薄壁C型钢140型；主次檩连接方式为普通螺栓连接，次檩与屋面板连接方式为自攻钉及铆钉连接。排水方式为自由排水。针对本工程的结构形式和工程特点，采用和工程相适应的施工方法，提高施工效率，保证工程质量，降低工程成本。本工程的设计、制作与施工必须遵守以下规范：1.《建筑工程施工质量验收统一标准》GB/T50300-20132.《钢结构工程施工质量验收规范》GB50205-20013.《钢结构焊接规范》GB50661-20114.《建筑设计防火规范》GB50016-20065.《碳素结构钢》GB/T700-20066.《优质碳素结构钢》GB/T699-19997.《低合金高强度结构钢》GB/T1591-20088.《建筑用压型钢板》GB/T12755-20089.施工图纸10.国家现行有关安全生产法规、建筑安装工人安全技术操作规程；11.类似工程施工经验，结合我公司技术装备和施工力量部署状况及具体的施工条件。2、钢网架安装施工方案2.1测量控制网工程测量控制网包括安装前的放线、复测，安装中的定位控制及安装完毕的检验等工作。2.2测量控制网的布设程序控制网应严格按照规范要求来施工，要求标识要清晰、正确、完整，有完整的原始记录。在测量过程中，应遵循自检、互检原则以避免差错。1、所有测量仪器在使用时必须是鉴定合格的或在鉴定有效期内的合格测量设备。2、按规范要求，应将业主（或土建施工单位）提供的原始测量资料进行认真校对和现场复核。2.3施工准备1、工程开工前工地施工负责人应同业主或监理一起勘察现场，检查“三通一平”情况。落实材料的堆放、施工机具的分布情况，以及工具房和施工人员生活用房。2、施工前编制施工方案，按设计图纸注明编号、坐标、杆件编号、直径、长度。对参加施工的全体人员进行技术交底和安全教育。3、对进场构件进行规格数量清点，严格按规范对进场构件进行质量检查。4、放线定位：预埋件施工方将所有预埋板十字线刻画清楚，交接时双方共同现场复核。2.4网架安装顺序施工准备→基础测量放线定位→组装小拼单元（起步网架）→拼装起步网架→紧固→校正→起步网架吊装、空中组对→校正支座并焊接→组装小拼单元→紧固→起吊并与起步网架对接→沿筒壳弧线逐个安装→沿轴线逐行安装→每一个柱间距安装完毕应校正检查轴线尺寸，满足设计规范要求后应将支座焊接牢固→按此顺序施工直至完成整个工程。2.5网架拼装方法网架施工过程中组拼小单元的工作方法为：先配好该处的球和杆件，找准球孔位置，分别对接两根腹杆，用扳手或管钳拧套筒螺栓，接着装一根上弦杆（朝天杆件）及一根上弦横杆，迅速将螺栓对准相应的球孔，用扳手或管钳将此上弦杆拧紧到位，在拧紧过程中，应晃动此杆件，以使杆件与球完全拧紧到位，完成地面小单元拼装为后续拼装作好准备。拼装小单元2.6网架安装根据本网架的结构特点和现场实际情况，本工程主要采用空中散装法进行安装。起步网架分为两块在地面完成拼装后，利用吊车垂直起升，进行空中对接，起步网架对接完成后将全部支座焊牢，所有吊车方可以脱钩。吊装块1为11-12轴部分网架，含两个支座，三下四上，共19排上弦球，剩余11-12轴网架部分为吊装块2。其他部分的网架在地面拼装小单元，利用垂直提升设备逐个将小单元提升至相应位置与已安装完成的网架进行连接，沿弦向逐个安装至完成整个轴线；沿轴线逐行安装，直至网架全部完成（每道轴线安装完毕，检查轴线尺寸，满足设计规范要求后第一...
