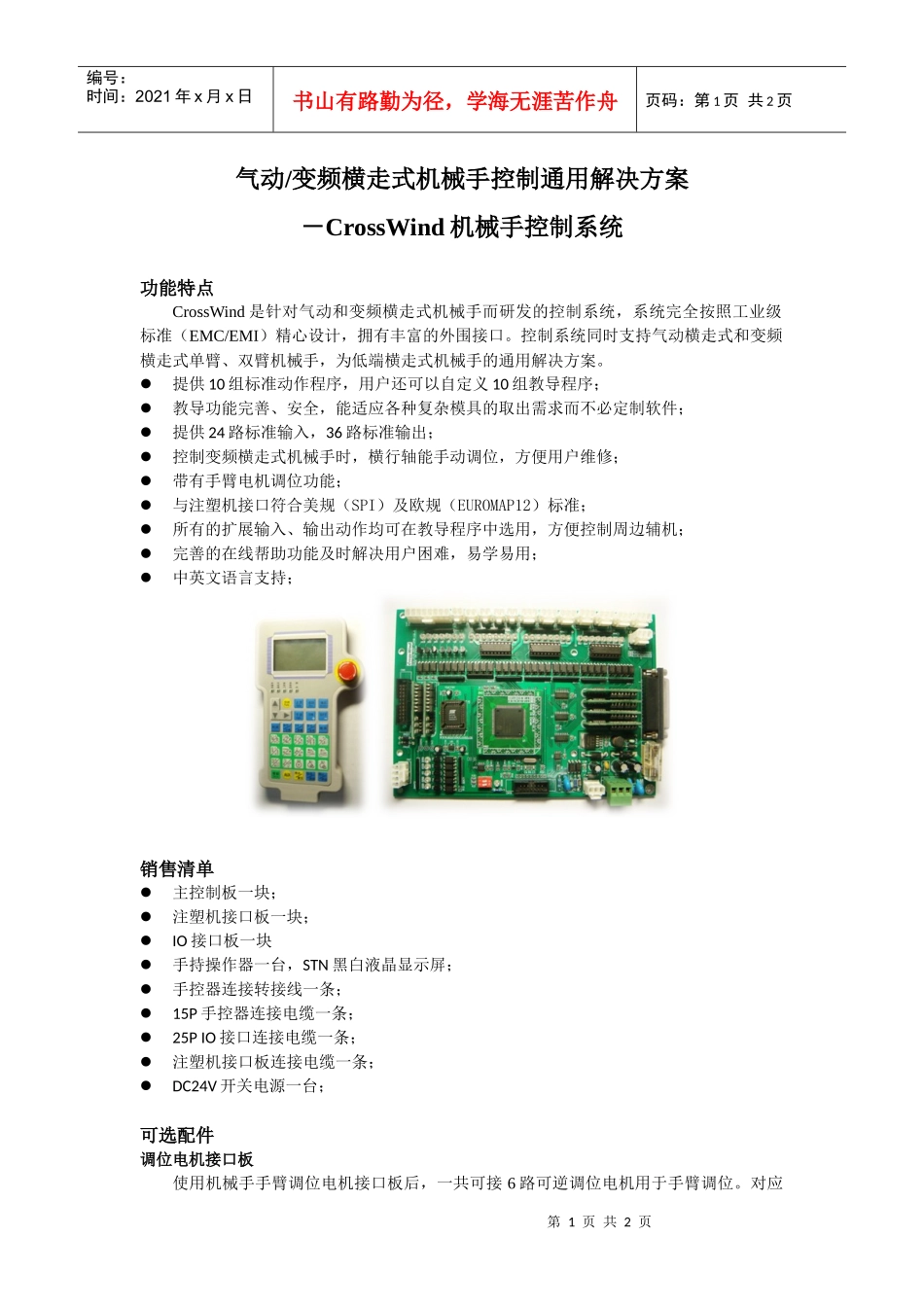

气动变频横走式机械手控制通用解决方案_第1页
1/2
气动变频横走式机械手控制通用解决方案_第2页
2/2
第1页共2页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共2页气动/变频横走式机械手控制通用解决方案-CrossWind机械手控制系统功能特点CrossWind是针对气动和变频横走式机械手而研发的控制系统,系统完全按照工业级标准(EMC/EMI)精心设计,拥有丰富的外围接口。控制系统同时支持气动横走式和变频横走式单臂、双臂机械手,为低端横走式机械手的通用解决方案。提供10组标准动作程序,用户还可以自定义10组教导程序;教导功能完善、安全,能适应各种复杂模具的取出需求而不必定制软件;提供24路标准输入,36路标准输出;控制变频横走式机械手时,横行轴能手动调位,方便用户维修;带有手臂电机调位功能;与注塑机接口符合美规(SPI)及欧规(EUROMAP12)标准;所有的扩展输入、输出动作均可在教导程序中选用,方便控制周边辅机;完善的在线帮助功能及时解决用户困难,易学易用;中英文语言支持;销售清单主控制板一块;注塑机接口板一块;IO接口板一块手持操作器一台,STN黑白液晶显示屏;手控器连接转接线一条;15P手控器连接电缆一条;25PIO接口连接电缆一条;注塑机接口板连接电缆一条;DC24V开关电源一台;可选配件调位电机接口板使用机械手手臂调位电机接口板后,一共可接6路可逆调位电机用于手臂调位。对应第2页共2页第1页共2页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共2页的调位功能为:主臂上位调节;主臂位置调节;主臂距离调节;副臂上位调节;副臂位置调节;副臂距离调节;EMI滤波器电磁干扰(EMI)电源滤波器是由电感、电容等构成的无源双向多端口网络。能够有效抑止共模和差模干扰,是电子设备控制传导电磁干扰和辐射电磁干扰的首选工具。220VAC单相电源滤波采用单级滤波电路,是一种通用型滤波器多种输入/输出方式可供选择结构小巧,易于安装资料下载《气动/变频横走式机械手控制系统使用手册》《气动/变频横走式机械手控制系统硬件装配说明》
