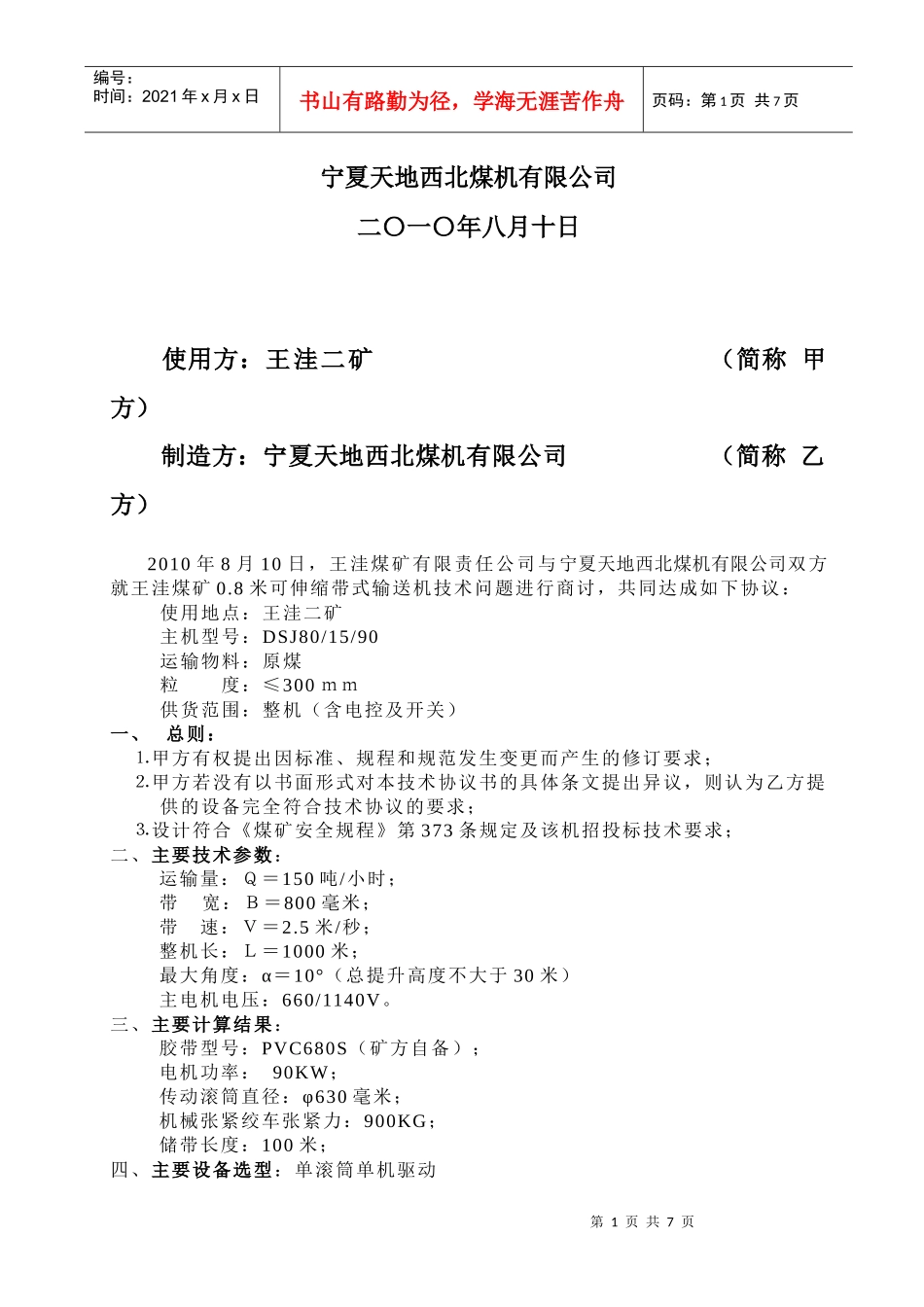

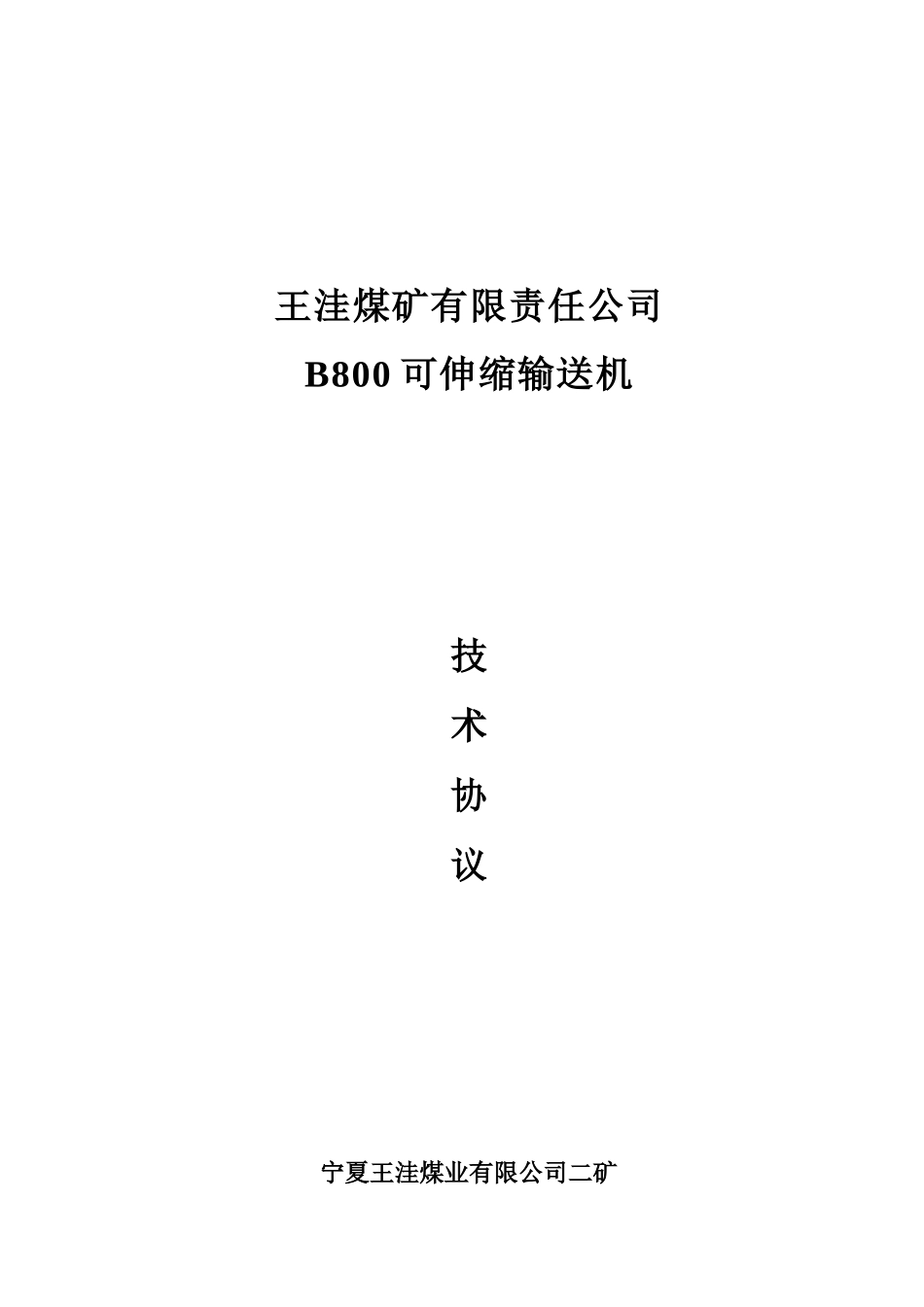

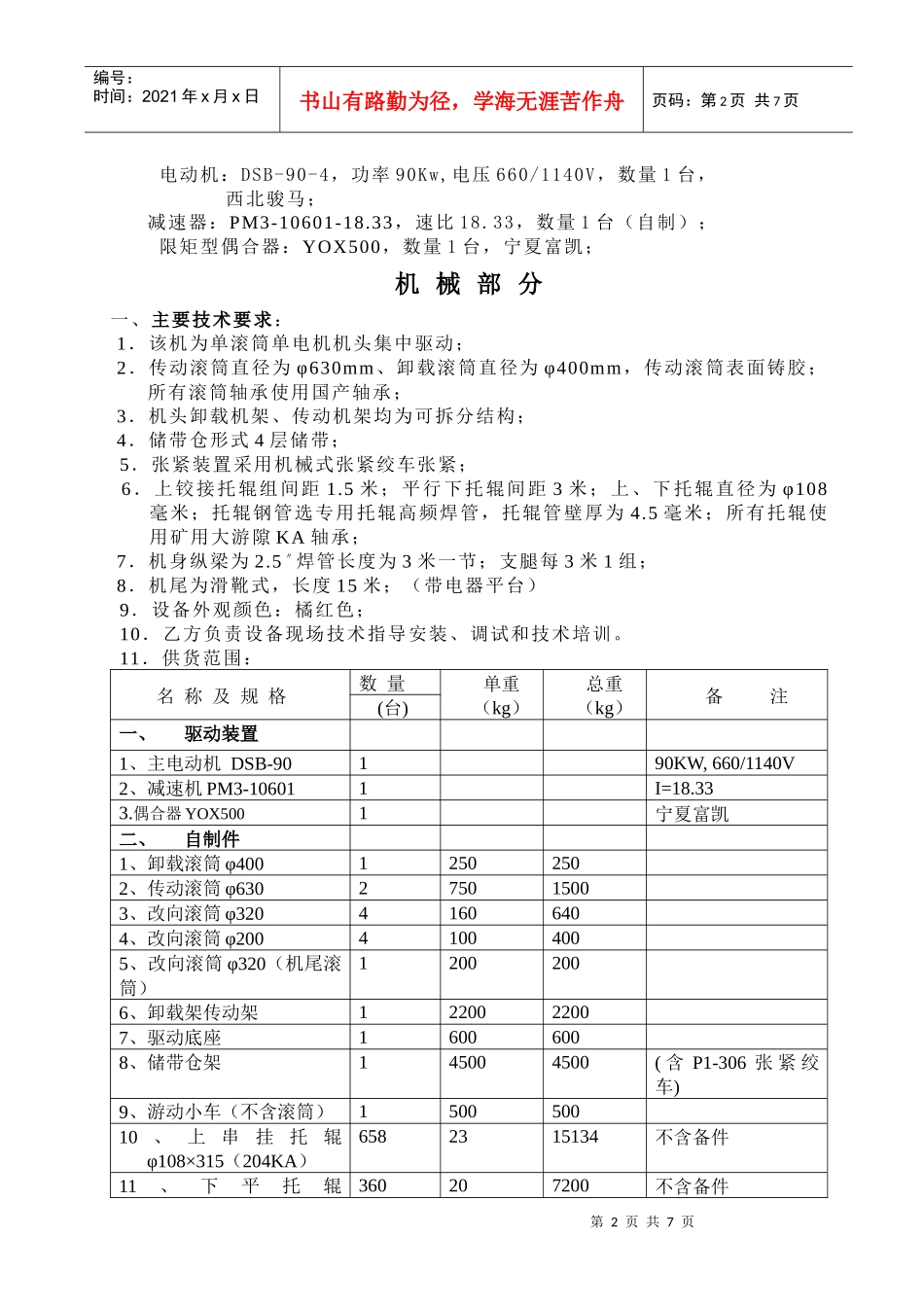

王洼煤矿有限责任公司B800可伸缩输送机技术协议宁夏王洼煤业有限公司二矿第1页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共7页宁夏天地西北煤机有限公司二〇一〇年八月十日使用方:王洼二矿(简称甲方)制造方:宁夏天地西北煤机有限公司(简称乙方)2010年8月10日,王洼煤矿有限责任公司与宁夏天地西北煤机有限公司双方就王洼煤矿0.8米可伸缩带式输送机技术问题进行商讨,共同达成如下协议:使用地点:王洼二矿主机型号:DSJ80/15/90运输物料:原煤粒度:≤300mm供货范围:整机(含电控及开关)一、总则:⒈甲方有权提出因标准、规程和规范发生变更而产生的修订要求;⒉甲方若没有以书面形式对本技术协议书的具体条文提出异议,则认为乙方提供的设备完全符合技术协议的要求;⒊设计符合《煤矿安全规程》第373条规定及该机招投标技术要求;二、主要技术参数:运输量:Q=150吨/小时;带宽:B=800毫米;带速:V=2.5米/秒;整机长:L=1000米;最大角度:α=10°(总提升高度不大于30米)主电机电压:660/1140V。三、主要计算结果:胶带型号:PVC680S(矿方自备);电机功率:90KW;传动滚筒直径:φ630毫米;机械张紧绞车张紧力:900KG;储带长度:100米;四、主要设备选型:单滚筒单机驱动第2页共7页第1页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共7页电动机:DSB-90-4,功率90Kw,电压660/1140V,数量1台,西北骏马;减速器:PM3-10601-18.33,速比18.33,数量1台(自制);限矩型偶合器:YOX500,数量1台,宁夏富凯;机械部分一、主要技术要求:1.该机为单滚筒单电机机头集中驱动;2.传动滚筒直径为φ630mm、卸载滚筒直径为φ400mm,传动滚筒表面铸胶;所有滚筒轴承使用国产轴承;3.机头卸载机架、传动机架均为可拆分结构;4.储带仓形式4层储带;5.张紧装置采用机械式张紧绞车张紧;6.上铰接托辊组间距1.5米;平行下托辊间距3米;上、下托辊直径为φ108毫米;托辊钢管选专用托辊高频焊管,托辊管壁厚为4.5毫米;所有托辊使用矿用大游隙KA轴承;7.机身纵梁为2.5〃焊管长度为3米一节;支腿每3米1组;8.机尾为滑靴式,长度15米;(带电器平台)9.设备外观颜色:橘红色;10.乙方负责设备现场技术指导安装、调试和技术培训。11.供货范围:名称及规格数量单重(kg)总重(kg)备注(台)一、驱动装置1、主电动机DSB-90190KW,660/1140V2、减速机PM3-106011I=18.333.偶合器YOX5001宁夏富凯二、自制件1、卸载滚筒φ40012502502、传动滚筒φ630275015003、改向滚筒φ32041606404、改向滚筒φ20041004005、改向滚筒φ320(机尾滚筒)12002006、卸载架传动架1220022007、驱动底座16006008、储带仓架145004500(含P1-306张紧绞车)9、游动小车(不含滚筒)150050010、上串挂托辊φ108×315(204KA)6582315134不含备件11、下平托辊360207200不含备件第3页共7页第2页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共7页φ108×950(204KA)12、缓冲托辊9011990不含备件13、纵梁L=3000636221399214、H架31825795015、机尾架(15米机尾)12800280016、标准件500胶带PVC680S(n=30)L=2100米矿方自备12、皮带机不带移机尾装置。二、设计制造及验收标准:⒈设备的设计和制造按国标、部标标准执行;⒉验收标准按以下标准执行:①GB10595-89《带式输送机技术条件》②ZBD93008-90《煤矿井下用带式输送机技术条件》③ZBD93009-90《煤矿井下用带式输送机托辊技术条件》电气部分一:矿用带式输送机保护控制装置选用安徽宝龙电器有限公司产品(KHP153-Z).此系统利用先进的单片机技术,对胶带运输系统进行实时监控,对胶带机运输系统实现集中控制和单台控制.配用纵撕传感器、速度传感器、烟雾传感器、温度传感器、堆煤传感器、跑偏传感器、紧急急停开关、洒水装置等器件可以实现低速、打滑、断带、堆煤、跑偏、急停、胶带纵向撕裂、第4页共7页第3页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共7页超温、烟雾等保护,并可在温度或烟雾保护停机的同时实现超温(烟雾...
