武平紫金悦洋银多金属矿实验室总结及方案说明研究报告(VIP免费

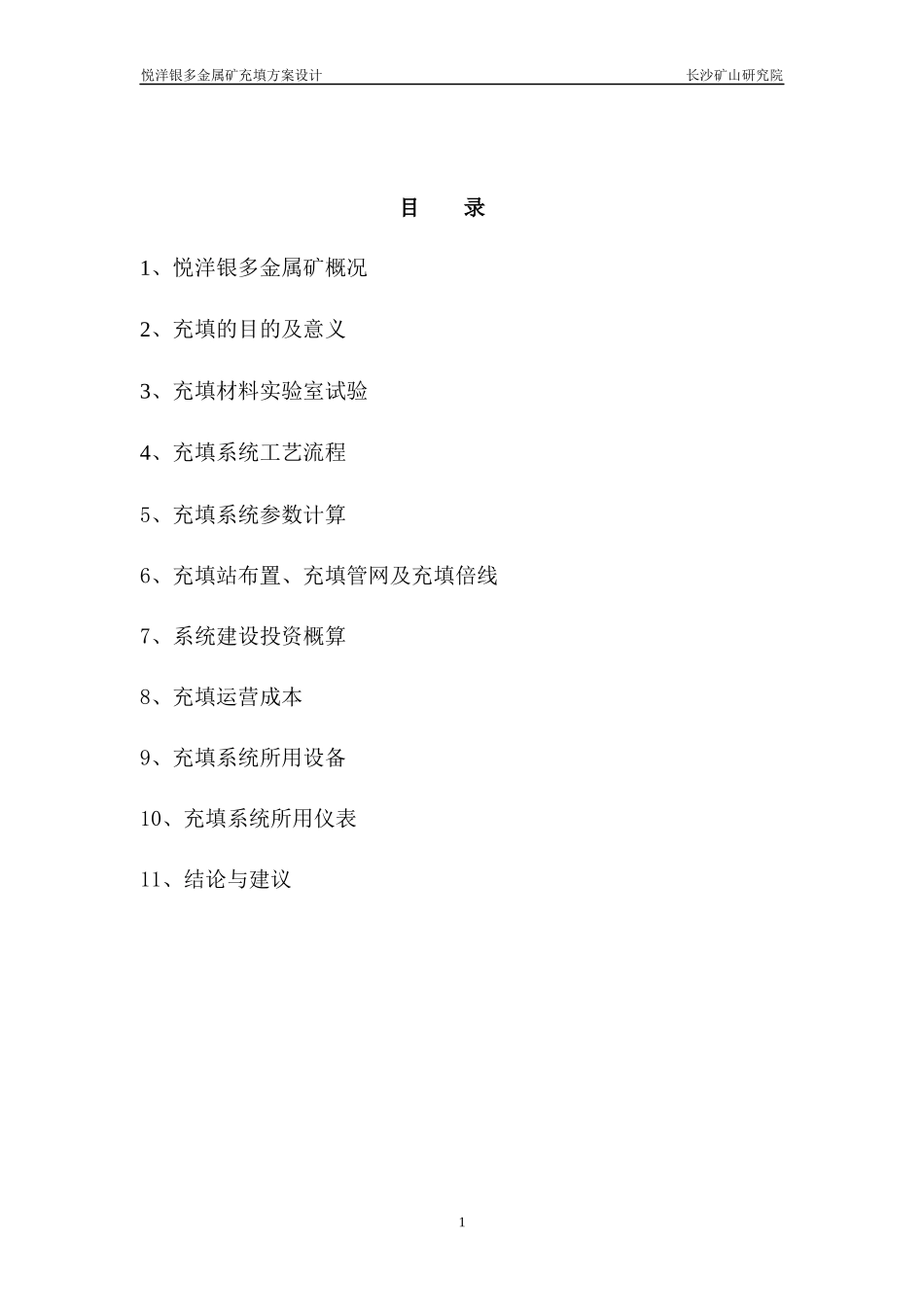

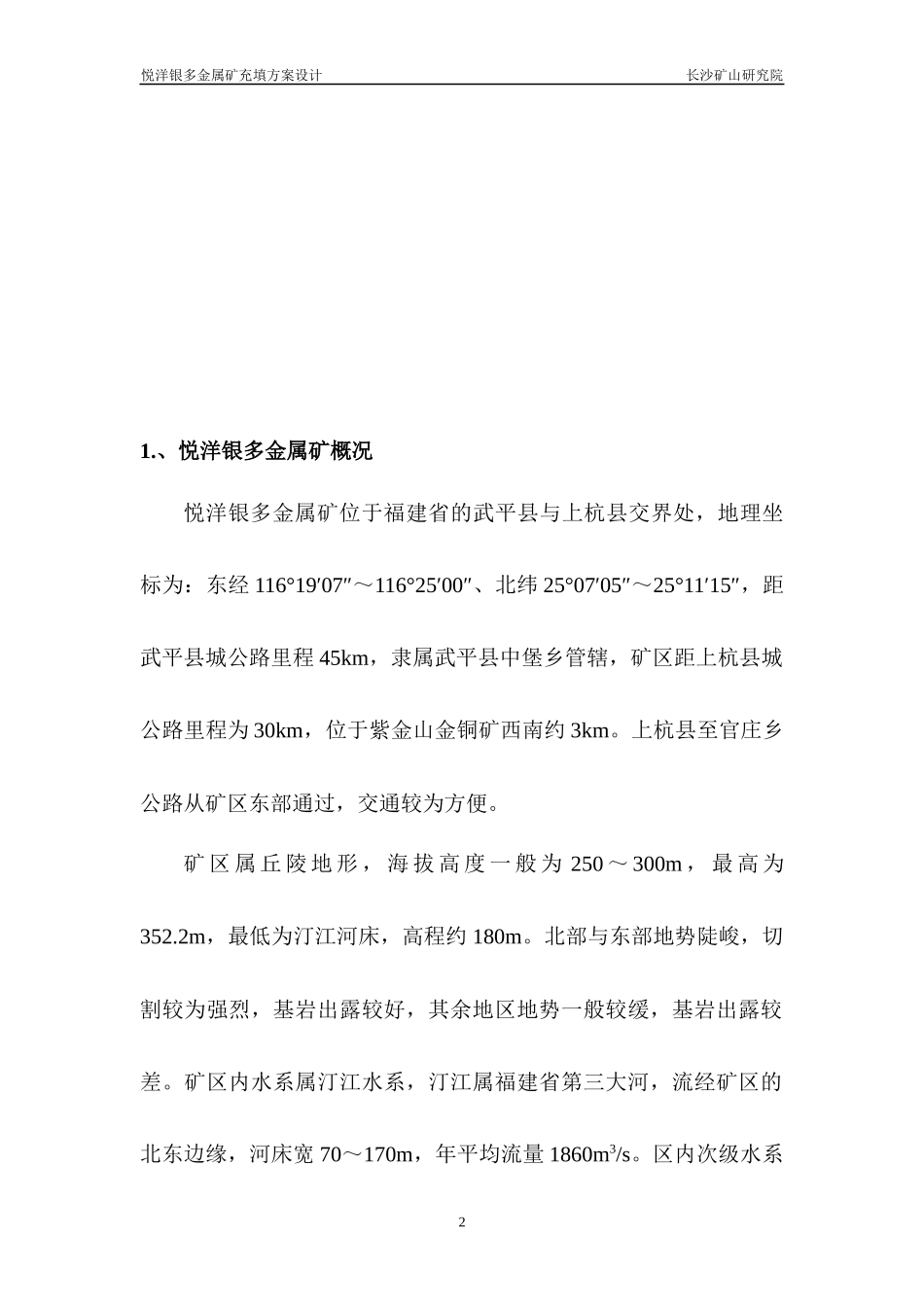

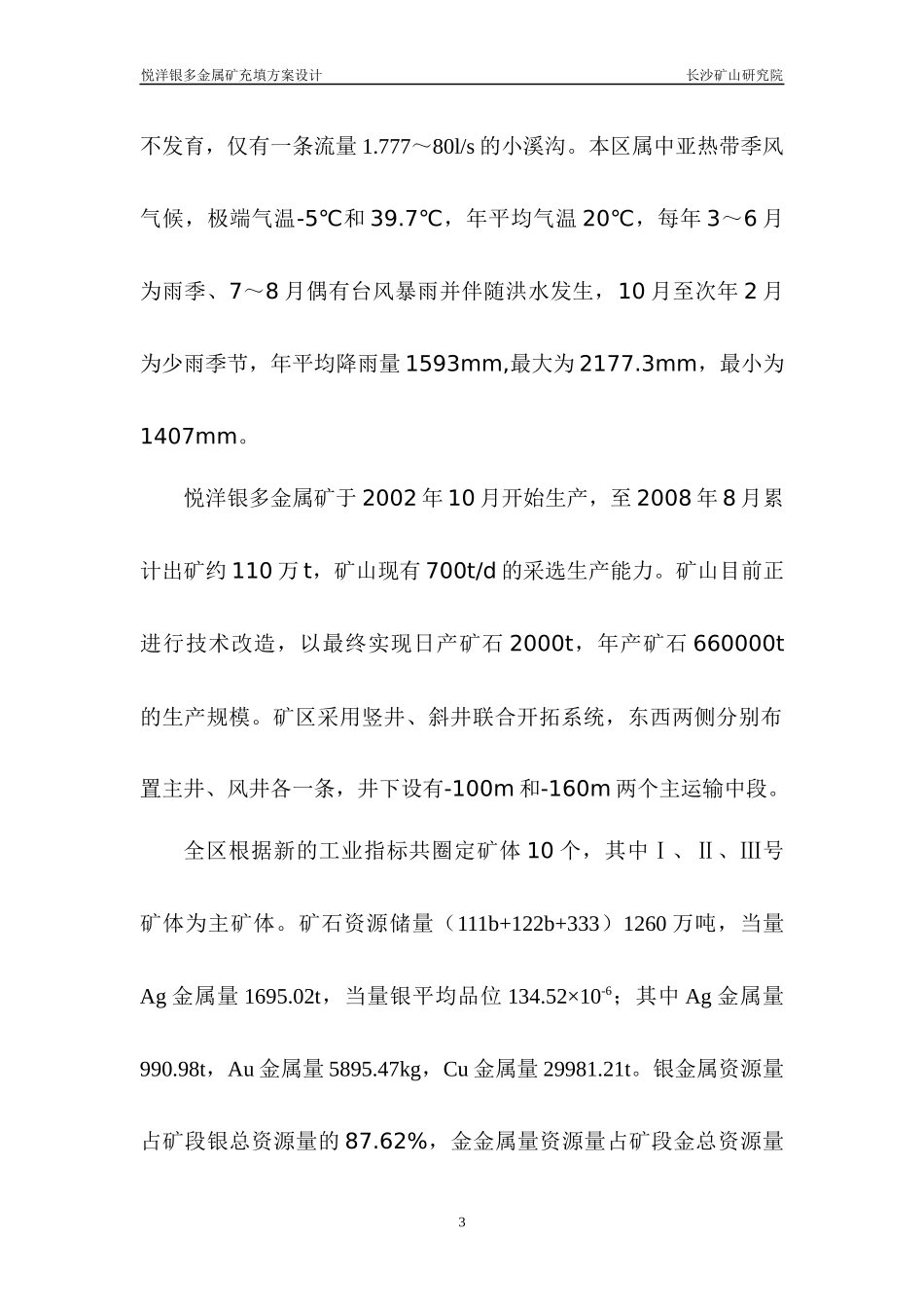

悦洋银多金属矿充填方案设计长沙矿山研究院目录1、悦洋银多金属矿概况2、充填的目的及意义3、充填材料实验室试验4、充填系统工艺流程5、充填系统参数计算6、充填站布置、充填管网及充填倍线7、系统建设投资概算8、充填运营成本9、充填系统所用设备10、充填系统所用仪表11、结论与建议1悦洋银多金属矿充填方案设计长沙矿山研究院1.、悦洋银多金属矿概况悦洋银多金属矿位于福建省的武平县与上杭县交界处，地理坐标为：东经116°19′07″～116°25′00″、北纬25°07′05″～25°11′15″，距武平县城公路里程45km，隶属武平县中堡乡管辖，矿区距上杭县城公路里程为30km，位于紫金山金铜矿西南约3km。上杭县至官庄乡公路从矿区东部通过，交通较为方便。矿区属丘陵地形，海拔高度一般为250～300m，最高为352.2m，最低为汀江河床，高程约180m。北部与东部地势陡峻，切割较为强烈，基岩出露较好，其余地区地势一般较缓，基岩出露较差。矿区内水系属汀江水系，汀江属福建省第三大河，流经矿区的北东边缘，河床宽70～170m，年平均流量1860m3/s。区内次级水系2悦洋银多金属矿充填方案设计长沙矿山研究院不发育，仅有一条流量1.777～80l/s的小溪沟。本区属中亚热带季风气候，极端气温-5℃和39.7℃，年平均气温20℃，每年3～6月为雨季、7～8月偶有台风暴雨并伴随洪水发生，10月至次年2月为少雨季节，年平均降雨量1593mm,最大为2177.3mm，最小为1407mm。悦洋银多金属矿于2002年10月开始生产，至2008年8月累计出矿约110万t，矿山现有700t/d的采选生产能力。矿山目前正进行技术改造，以最终实现日产矿石2000t，年产矿石660000t的生产规模。矿区采用竖井、斜井联合开拓系统，东西两侧分别布置主井、风井各一条，井下设有-100m和-160m两个主运输中段。全区根据新的工业指标共圈定矿体10个，其中Ⅰ、Ⅱ、Ⅲ号矿体为主矿体。矿石资源储量（111b+122b+333）1260万吨，当量Ag金属量1695.02t，当量银平均品位134.52×10-6；其中Ag金属量990.98t，Au金属量5895.47kg，Cu金属量29981.21t。银金属资源量占矿段银总资源量的87.62%，金金属量资源量占矿段金总资源量3悦洋银多金属矿充填方案设计长沙矿山研究院的82.99%，铜金属量资源量占矿段铜总资源量的71.48%。矿体埋藏深度300～350m。主要矿体赋存标高+20～-200m，埋藏较深，根据矿体的赋存条件，只宜用坑下开采。设计采用房柱法（嗣后充填）、分段空场嗣后充填采矿法及点柱上向分层充填采矿法。房柱法（嗣后充填）：适用于厚度5m以下矿体，采用逆倾斜（伪倾斜）推进工作面，在爆堆上凿岩，炮孔水平布置。爆破后，集中通风、进行安全检查，清除工作面浮石，用电耙沿伪倾斜面耙矿，采出矿石通过溜井下放至中段运输巷。分段空场法（嗣后充填）：适用于厚度5m以上矿体且空区密集地段，该地段分布有约12m高的老采空区，矿石品位较高；矿块沿矿体走向布置，矿块长50m，间柱宽8m，矿房、矿柱各宽15m，矿块边界局部适当考虑空区边界调整；该种采矿方法首先在老采空区下一个分段矿体底板布置无底柱出矿结构，采用YGZ－90型凿岩机在分层凿岩巷道中打扇形中深孔，分层高度10m，炮孔孔4悦洋银多金属矿充填方案设计长沙矿山研究院径68～72mm，排距2m，最大孔底距3m，每排炮孔8～10个；装药器人工装药，导爆管和导爆索起爆，每次爆破3～5排孔，用铲斗容量为2m3的铲运机出矿。矿房采完后采用全尾砂胶结充填，充分养护后回采矿柱。点柱上向分层充填法：适用于厚度5m以上矿体，采场垂直矿体走向布置，矿块宽50m，长度为本水平矿体总长度，矿块间留4m宽连续间柱，矿块回采从最下部开始，分段高10m，每3.3m高作为一个回采分层，矿块内每50米布置一个放矿溜井、一个滤水井；各分层回采采用浅孔落矿，崩落矿石用2m3铲运机倒运至采场内溜井，下放至-190m主运输中段，采场内布置5×5m矿石点柱支撑顶板；分层回采结束即开始充填作业，充填前加高溜矿井、充填井，各分层首先用低标号全尾砂胶结充填，上部0.8m用高标号全尾砂胶结充填。新选厂设在现银矿1#、2#尾矿库东北侧。选矿工艺为：原矿由主井卷扬自井下提升至仓顶标高为334m的受矿仓。中细碎车间5悦洋银多金属矿充填方案设计长...
