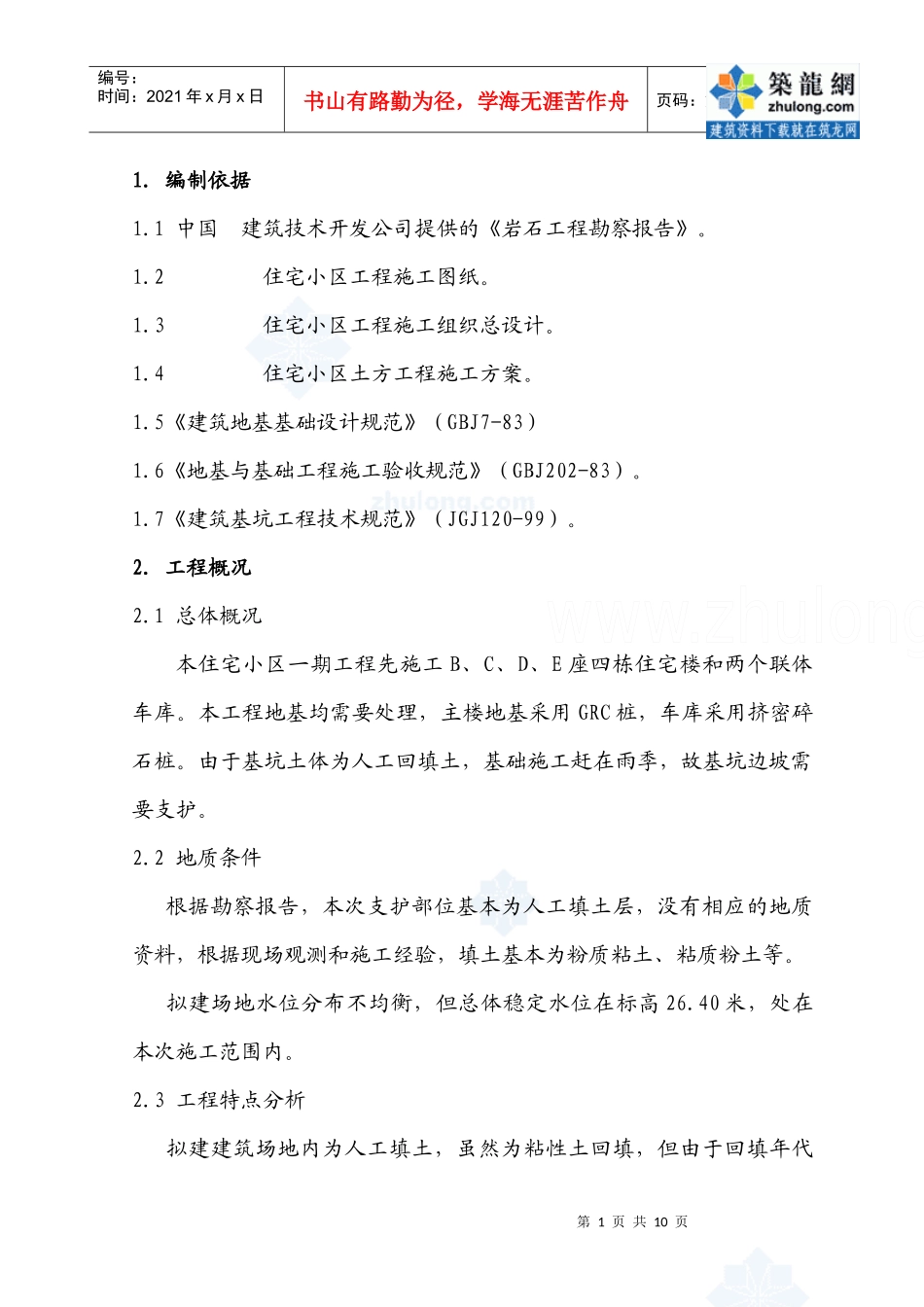

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页1.编制依据1.1中国建筑技术开发公司提供的《岩石工程勘察报告》。1.2住宅小区工程施工图纸。1.3住宅小区工程施工组织总设计。1.4住宅小区土方工程施工方案。1.5《建筑地基基础设计规范》（GBJ7-83）1.6《地基与基础工程施工验收规范》（GBJ202-83）。1.7《建筑基坑工程技术规范》（JGJ120-99）。2.工程概况2.1总体概况本住宅小区一期工程先施工B、C、D、E座四栋住宅楼和两个联体车库。本工程地基均需要处理，主楼地基采用GRC桩，车库采用挤密碎石桩。由于基坑土体为人工回填土，基础施工赶在雨季，故基坑边坡需要支护。2.2地质条件根据勘察报告，本次支护部位基本为人工填土层，没有相应的地质资料，根据现场观测和施工经验，填土基本为粉质粘土、粘质粉土等。拟建场地水位分布不均衡，但总体稳定水位在标高26.40米，处在本次施工范围内。2.3工程特点分析拟建建筑场地内为人工填土，虽然为粘性土回填，但由于回填年代第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页较近，没有形成稳定的土体，基本没有内聚力，只经过上层土体重力和较短的大气降水的沉积，土体的物理力性较差，不能应用现有的土力学理论公式对土地进行力学计算。而且人工填土中含有相当数量的垃圾，锚钉入土困难。3.施工准备3.1技术准备3.1.1护坡设计根据地质条件，基坑开挖后，边坡需进行支护施工，其中E座南侧①轴向东方向40米，D轴南侧①轴向东方向20米，边坡采用喷锚护壁；其余边坡采用在边坡面上垂直楔入Ф18的钢筋，长1.5米，横向间距1.5米，横向间距第一道距顶0.9米，以下每隔1.5米加一道，坡面挂φ6.5＠300钢筋网，在表面喷射60mm—80mm厚细石混凝土直到坡顶和坡脚。土壁松散地段，在钢筋网里侧加一层钢板网。具体做法见附图。3.1.2熟悉基坑周围环境，其中包括；影响范围内建（构）筑物的状况；基坑周围各类地下设施（管线、管道）的分布状况；场地周围和邻近地区地表水汇流、排泄情况及地下水管渗漏情况。3.1.3组织现场施工技术人员掌握施工方案，明确质量标准、工艺流程和安全要求，编制工序作业指导书，并做好技术交底。3.1.4提前实验室搞好混凝土的配合比。3.2生产准备3.2.1施工用电：保证100kVA的用电量，基坑周边分设4-6个主配电箱，第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页开关容量不低于100A。3.2.2施工用水；水源满足消防要求。基坑周围应设置多个供水点，供水半径小于50米。3.2.3临时设施：工人宿舍和食堂准备就绪。3.2.4现场道路已通，按施工总平面布置图布置原料堆放场地、加工场地，组织工程用料。3.3材料准备按所需材料规格和要求及时提出材料计划，并确定材料来源，组织材料进场。3.4机具准备机具名称型号数量机具名称型号数量喷射机PZ-52台高压输料管400m砼搅拌机2台挤压泵2台切割机2台切断机2台电焊机26KVA3台运输车辆2辆电缆线400m大锤20把3.5人员准备工种钢筋工砼工瓦工电焊工机械工人数15251066第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页4.施工方法及技术措施工艺流程：挖土边坡修整（埋设喷设砼厚度控制标志）放锚钉位置线插锚杆挂钢筋网喷砼养护4.1D座第一步挖土至预留土层0.5米厚的上皮（即-3.35米），E座挖至-4.0米后进入护坡施工。B、C座楼第一步挖至-4.0米，第二步挖至预留土层0.5米上皮，第一步土层施工后即可插入护坡施工，随挖土的进展进入第二步护坡施工。桩基施工结束后进入二次清槽，挖至褥垫设计标高下皮后，边坡进行底部施工。挖土时，除局部外，其余边坡均按1：0.75放坡。4.2修坡采用人工修坡，随机械边挖边修，修坡方法采用上下口拉小白线定桩，人工用修坡铲铲开，修坡时采用锚入钢筋棍来控制喷射砼厚度的标志。4.3在边坡上放出锚钉位置线，锚钉处用小木楔做出标位。4.4插锚钉：锚钉采用Ф18的螺纹钢筋，长1.5米，横向间距1.5米，横向间距第一道距顶0.9米，以下每隔1.5米加一道，成梅花型布置，上端面焊接10cm长...
