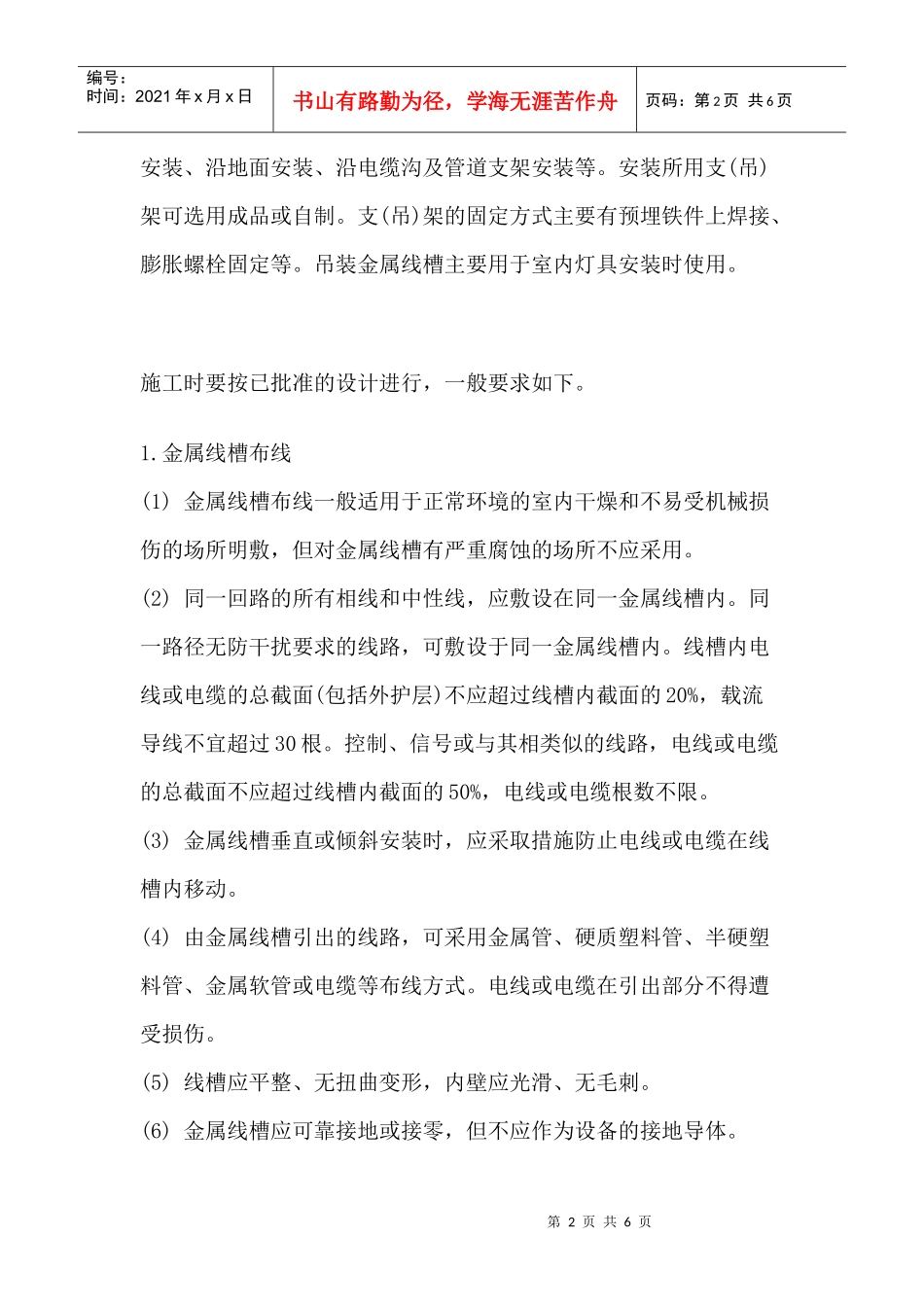

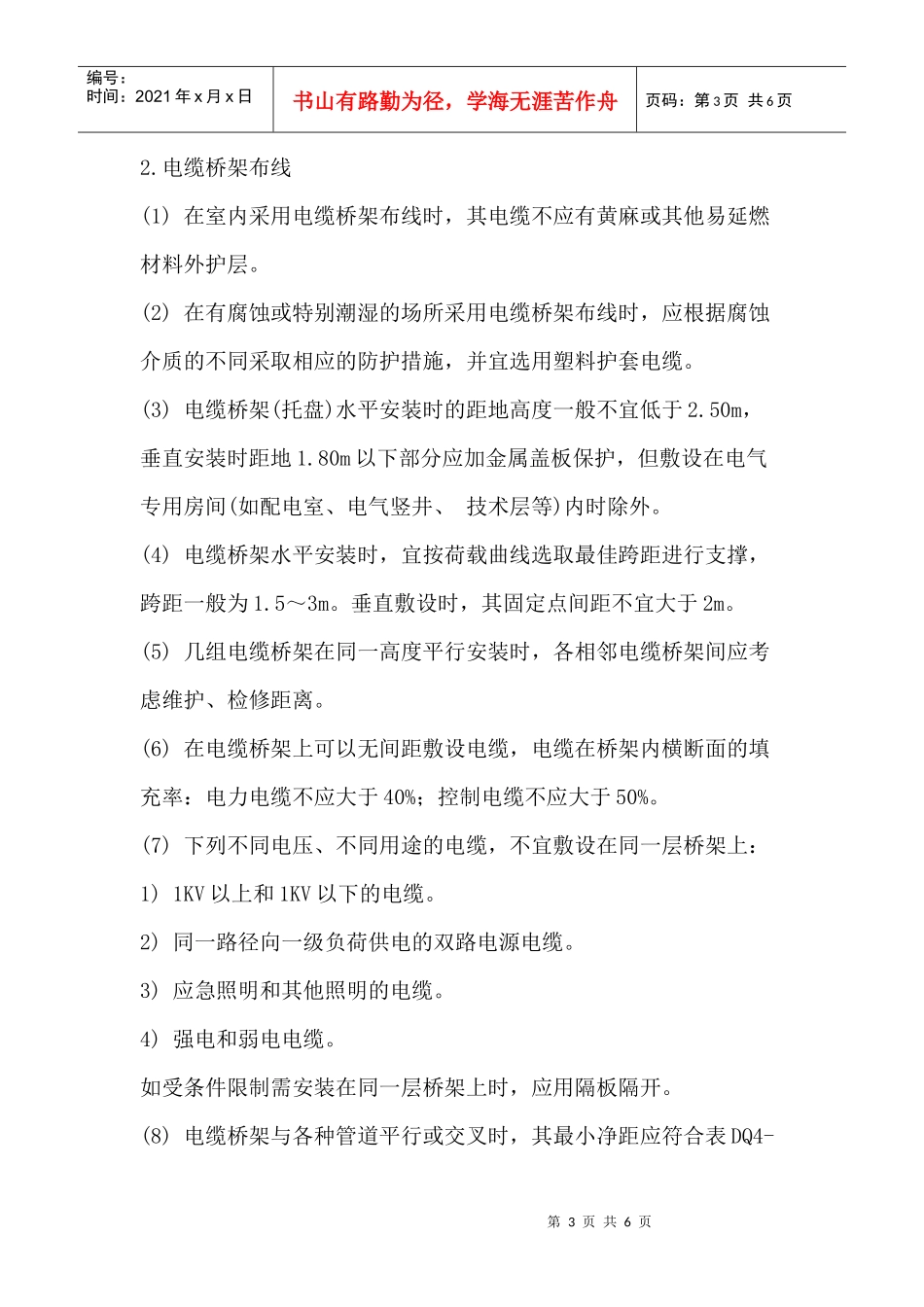

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页桥架电缆敷设有哪些要求1.桥架安装应因地制宜选择支、吊架，桥架可水平、垂直敷设，可转直角或斜角，可进行T形或十字形分支。按设计要求，可由宽变窄，由高变低或由低变高。桥架上升和下降敷设，一般按45º斜坡进行变化。在某段内桥架的支、吊架应一致。2.桥架安装应有利于穿放电缆，桥架安装后应进行调直，桥架应用压片固定在支架上。3.支持桥架的支、吊架长度应与桥架宽度一致，不应有长短不一致的现象。4.电缆桥架严禁采用电、气焊接。接地螺栓应由制造厂，在未喷漆前焊在每节端部外缘。施工时，应用砂纸磨去螺栓表面油漆，再进行接地跨接。5.电缆上、下桥架应通过引下设置，在安装引下装置的部位两侧1m处，增设加强支、吊架。6.桥架在水平端每1.5-3m设置一个支、吊架；垂直段每1-1.5m设置一个支架；距三通、四通、弯头处，两端1m处应设置支、吊架。7.桥架经过建筑物的伸缩缝时，应断开100-150mm间距，间距两端应进行接地跨接。电缆桥架的安装说明电缆桥架系指电缆梯式桥架、电缆托盘桥架及密封式桥架(金属线槽)。电缆桥架主要有钢制、铝合金制及不锈钢制等。钢制桥架表面处理分为热镀锌、冷电镀锌、粉末静电喷涂、热浸锌等工艺。电缆桥架的安装主要有沿顶板安装、沿墙水平和垂直安装、沿竖井第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页安装、沿地面安装、沿电缆沟及管道支架安装等。安装所用支(吊)架可选用成品或自制。支(吊)架的固定方式主要有预埋铁件上焊接、膨胀螺栓固定等。吊装金属线槽主要用于室内灯具安装时使用。施工时要按已批准的设计进行，一般要求如下。1.金属线槽布线(1)金属线槽布线一般适用于正常环境的室内干燥和不易受机械损伤的场所明敷，但对金属线槽有严重腐蚀的场所不应采用。(2)同一回路的所有相线和中性线，应敷设在同一金属线槽内。同一路径无防干扰要求的线路，可敷设于同一金属线槽内。线槽内电线或电缆的总截面(包括外护层)不应超过线槽内截面的20%，载流导线不宜超过30根。控制、信号或与其相类似的线路，电线或电缆的总截面不应超过线槽内截面的50%，电线或电缆根数不限。(3)金属线槽垂直或倾斜安装时，应采取措施防止电线或电缆在线槽内移动。(4)由金属线槽引出的线路，可采用金属管、硬质塑料管、半硬塑料管、金属软管或电缆等布线方式。电线或电缆在引出部分不得遭受损伤。(5)线槽应平整、无扭曲变形，内壁应光滑、无毛刺。(6)金属线槽应可靠接地或接零，但不应作为设备的接地导体。第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页2.电缆桥架布线(1)在室内采用电缆桥架布线时，其电缆不应有黄麻或其他易延燃材料外护层。(2)在有腐蚀或特别潮湿的场所采用电缆桥架布线时，应根据腐蚀介质的不同采取相应的防护措施，并宜选用塑料护套电缆。(3)电缆桥架(托盘)水平安装时的距地高度一般不宜低于2.50m，垂直安装时距地1.80m以下部分应加金属盖板保护，但敷设在电气专用房间(如配电室、电气竖井、技术层等)内时除外。(4)电缆桥架水平安装时，宜按荷载曲线选取最佳跨距进行支撑，跨距一般为1.5～3m。垂直敷设时，其固定点间距不宜大于2m。(5)几组电缆桥架在同一高度平行安装时，各相邻电缆桥架间应考虑维护、检修距离。(6)在电缆桥架上可以无间距敷设电缆，电缆在桥架内横断面的填充率：电力电缆不应大于40%；控制电缆不应大于50%。(7)下列不同电压、不同用途的电缆，不宜敷设在同一层桥架上：1)1KV以上和1KV以下的电缆。2)同一路径向一级负荷供电的双路电源电缆。3)应急照明和其他照明的电缆。4)强电和弱电电缆。如受条件限制需安装在同一层桥架上时，应用隔板隔开。(8)电缆桥架与各种管道平行或交叉时，其最小净距应符合表DQ4-第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页1的规定。(9)电缆桥架不宜安装在腐蚀性气体管道和热力管道的上方及腐蚀性液体管道的下方，否则应采取防腐、隔热措施。(10)电缆桥架内的...
