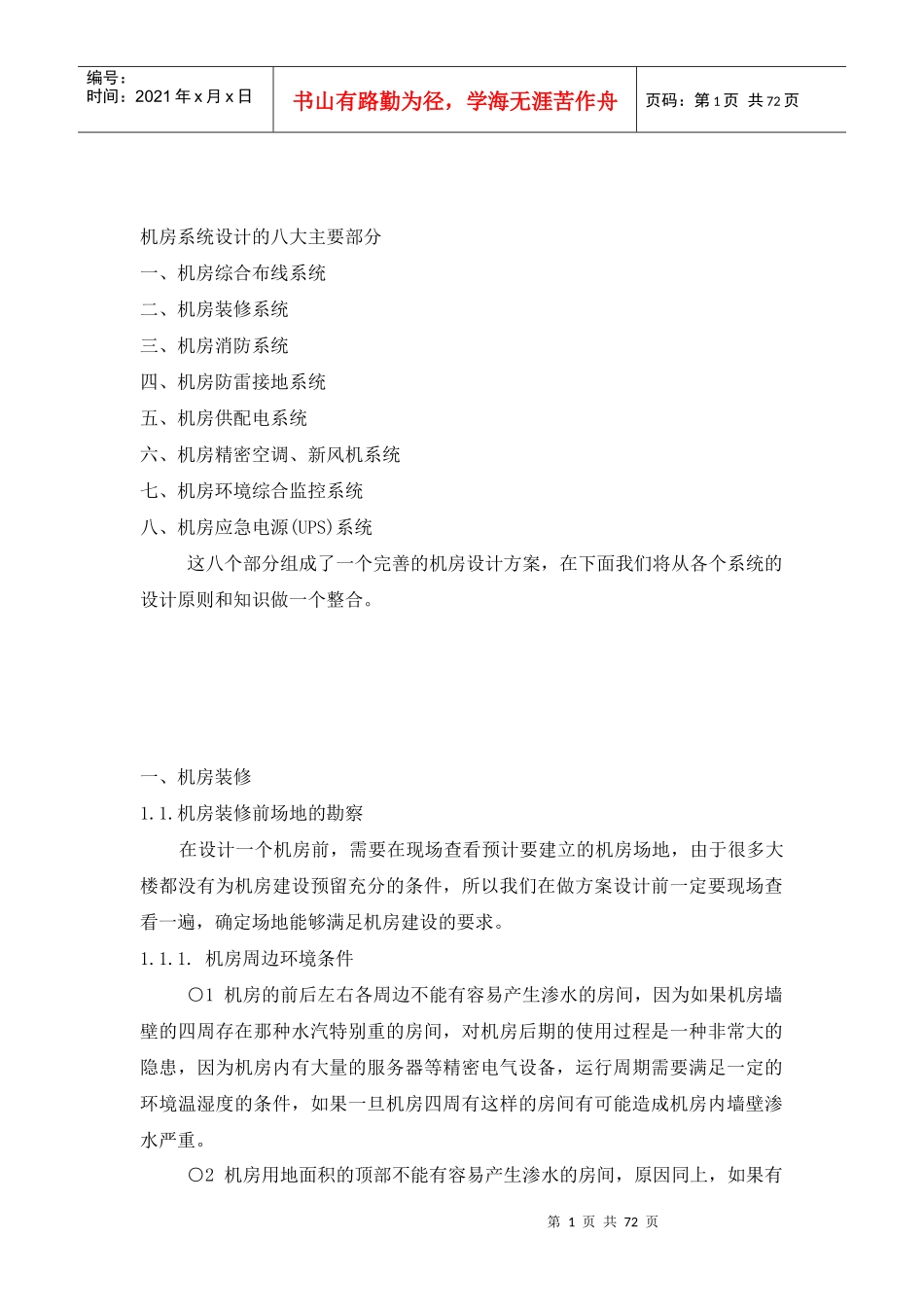

第1页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共72页机房系统设计的八大主要部分一、机房综合布线系统二、机房装修系统三、机房消防系统四、机房防雷接地系统五、机房供配电系统六、机房精密空调、新风机系统七、机房环境综合监控系统八、机房应急电源(UPS)系统这八个部分组成了一个完善的机房设计方案，在下面我们将从各个系统的设计原则和知识做一个整合。一、机房装修1.1.机房装修前场地的勘察在设计一个机房前，需要在现场查看预计要建立的机房场地，由于很多大楼都没有为机房建设预留充分的条件，所以我们在做方案设计前一定要现场查看一遍，确定场地能够满足机房建设的要求。1.1.1.机房周边环境条件○1机房的前后左右各周边不能有容易产生渗水的房间，因为如果机房墙壁的四周存在那种水汽特别重的房间，对机房后期的使用过程是一种非常大的隐患，因为机房内有大量的服务器等精密电气设备，运行周期需要满足一定的环境温湿度的条件，如果一旦机房四周有这样的房间有可能造成机房内墙壁渗水严重。○2机房用地面积的顶部不能有容易产生渗水的房间，原因同上，如果有第2页共72页第1页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共72页这样的房间比如卫生间、茶水间、大功率配电机房，都容易造成机房内因为运行精密空调产生结露，而结露现象在机房里是100%要避免的。○3机房四周一定要有可靠的接地体，比如建筑的承重柱、大楼接地网等等，这样才能保证机房防雷接地的顺利实施。○4机房在铺完吊顶后能保持2.5米的净高度，考虑到以后的上走线布线和机柜的安装，设备的安装运输，还有精密空调的冷气吹风，均要求有一定的净地面高度。图1机房空间高度要求○5机房的上方一定要能够完全封闭，因为如果不能完全封闭的话，会造成空间吊顶上方的空间和其他房间相连，在两面温差较大的情况下同样会出现结露现象。如果查看的时候发现顶棚吊顶已经装好，一定要上去看看能不能用常规方式封闭，使机房形成一个独立的密闭空间。○6机房的用地区域内和顶上也绝对不能存在消防水管、用水管、中央空调管道、排污管。这些东西如果存在于机房上方，将是对机房的严重危害！试想一下如果这些管道任何一条爆裂将会导致什么样的后果。○7机房选址的时候也要注意不要高于十四层，且应该在选址的楼层平面上选择尽可能远离建筑外墙的位置。至于为什么，是因为如果高于十四层，就有可能被雷雨季节的侧击雷达到该层外墙面，一旦达到该位置就会因为电磁感应的原理，而使机房内部线路产生感应电流，对设备造成危害。○8机房场地的勘察表会在附录里提供给大家参考，详见手册附录内容。第3页共72页第2页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共72页1.1.2.机房装修的参考原则○1机房的墙面装修前一定要用细水泥找平，按照专业的做法应该是：这其中，刷防水防潮漆是为了让机房的湿度保持较好，也避免从外墙面上的东西渗透入机房内；保温棉的作用更是不言而喻了，贴上保温棉后，对机房的精密空调运行是一个非常不错的帮助，缓解机房精密空调的工作压力。安装龙骨是为了后面能够固定埃特板和彩钢板或者铝塑板使用。在墙面安装完龙骨后，如果用户方面成本不够，可以不贴埃特板而直接贴上防眩光的彩钢板。如果预算足够的话，从机房整体美观上来说建议在贴彩钢板前在下面先铺一层AT板，再将彩钢板裁切成每块都是600mmX600mm的小板，再将其贴到AT板上，第4页共72页第3页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共72页这时候为了美观，还可以在每两块彩钢板之间留下5mm的空隙，来用彩色玻璃胶填上，则可非常美观。图2彩钢板安装效果○2机房地面也要贴上保温棉1.1.3.机房装修施工指南○1安全要求A、机房装修过程中，绝对要遵守安全用电原则！这个的重要性就不用多说了，装修中难免会使用电机类设备，在接驳电的过程中也会出现安全疏漏，所以现场的项目经理一定要严格要求施工人员遵守安全用电原则。B、机房装修过程中，绝对要在现场布置灭火器！这个同上，很多时候机房装修都是在大楼新...
