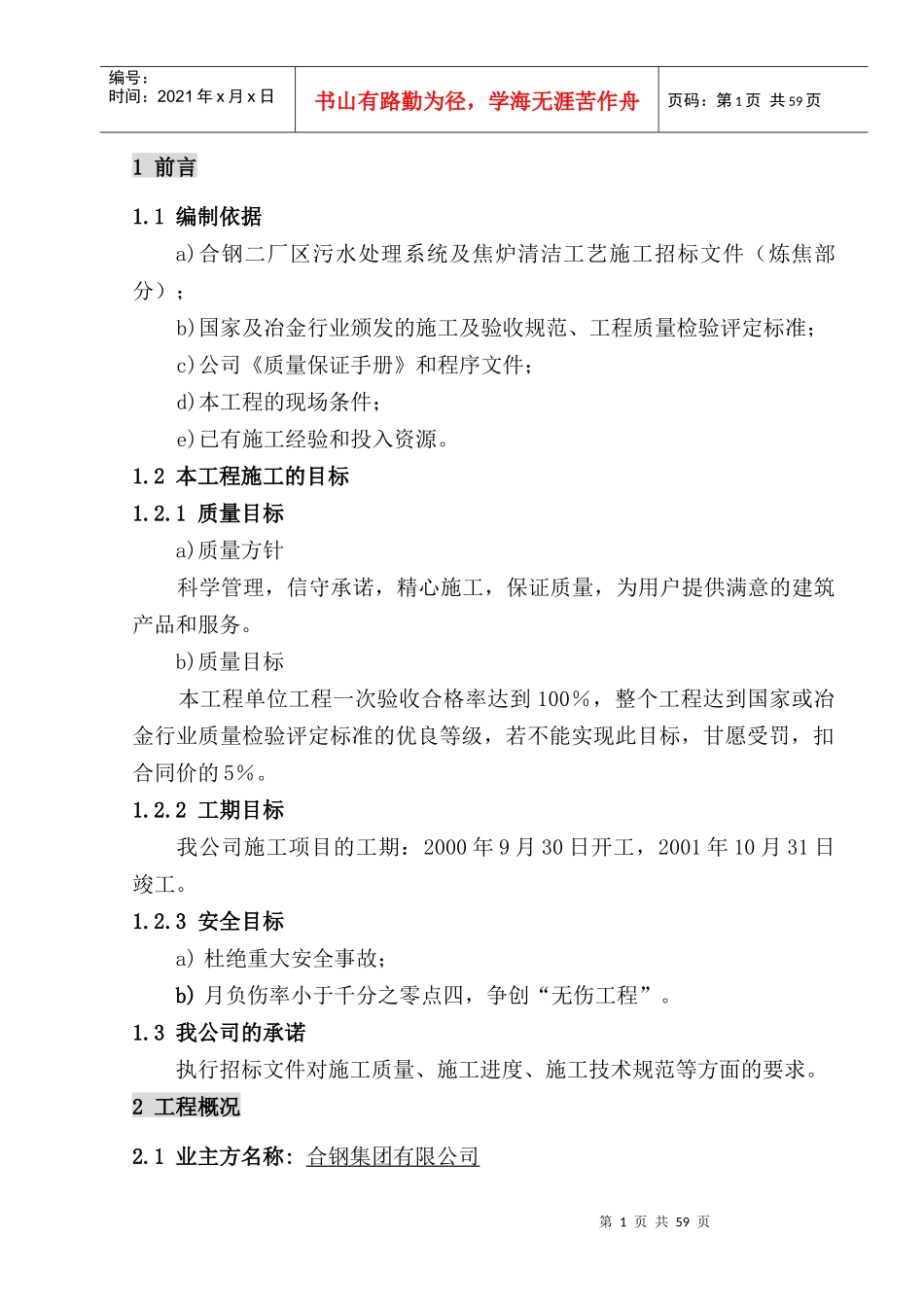

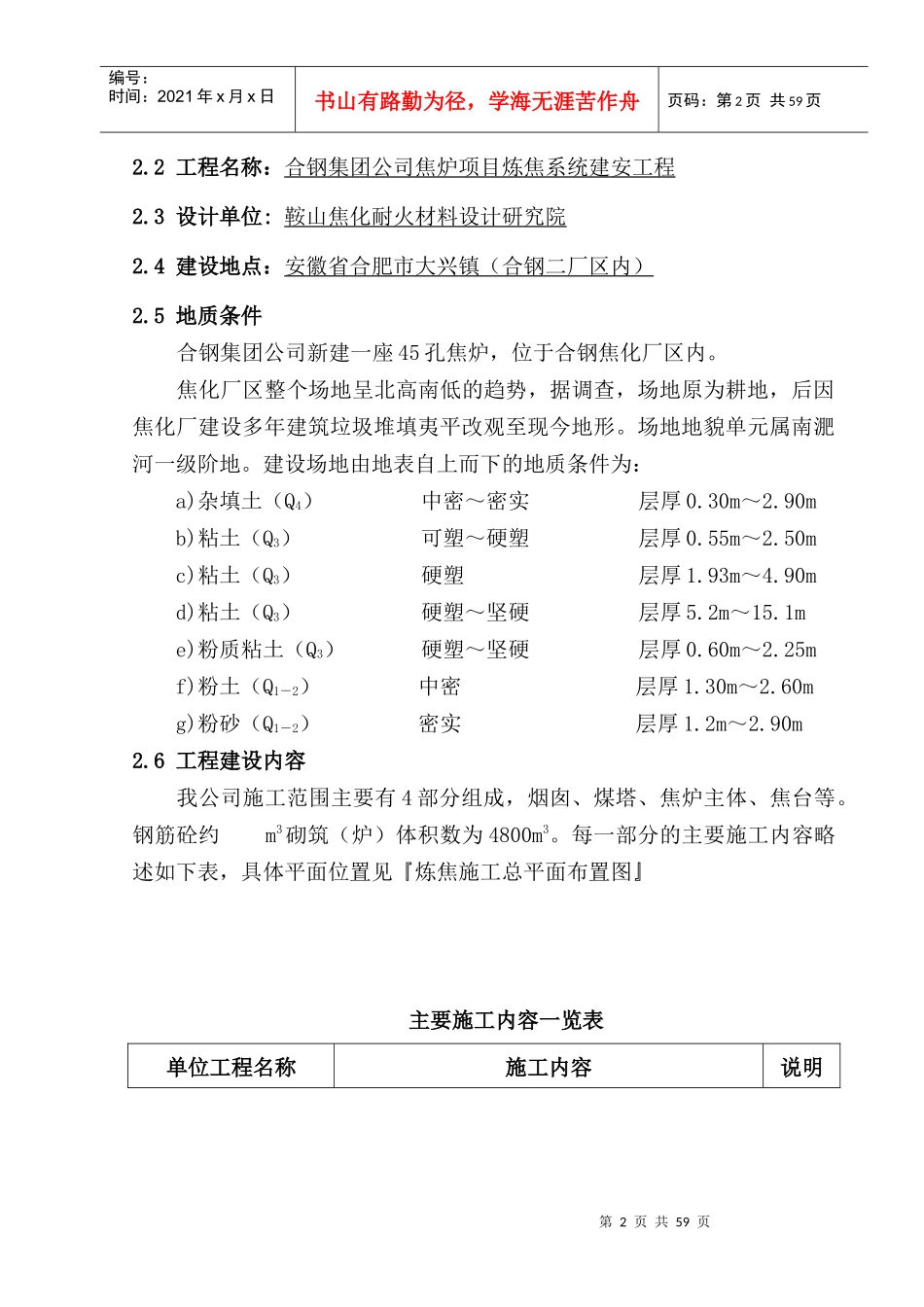

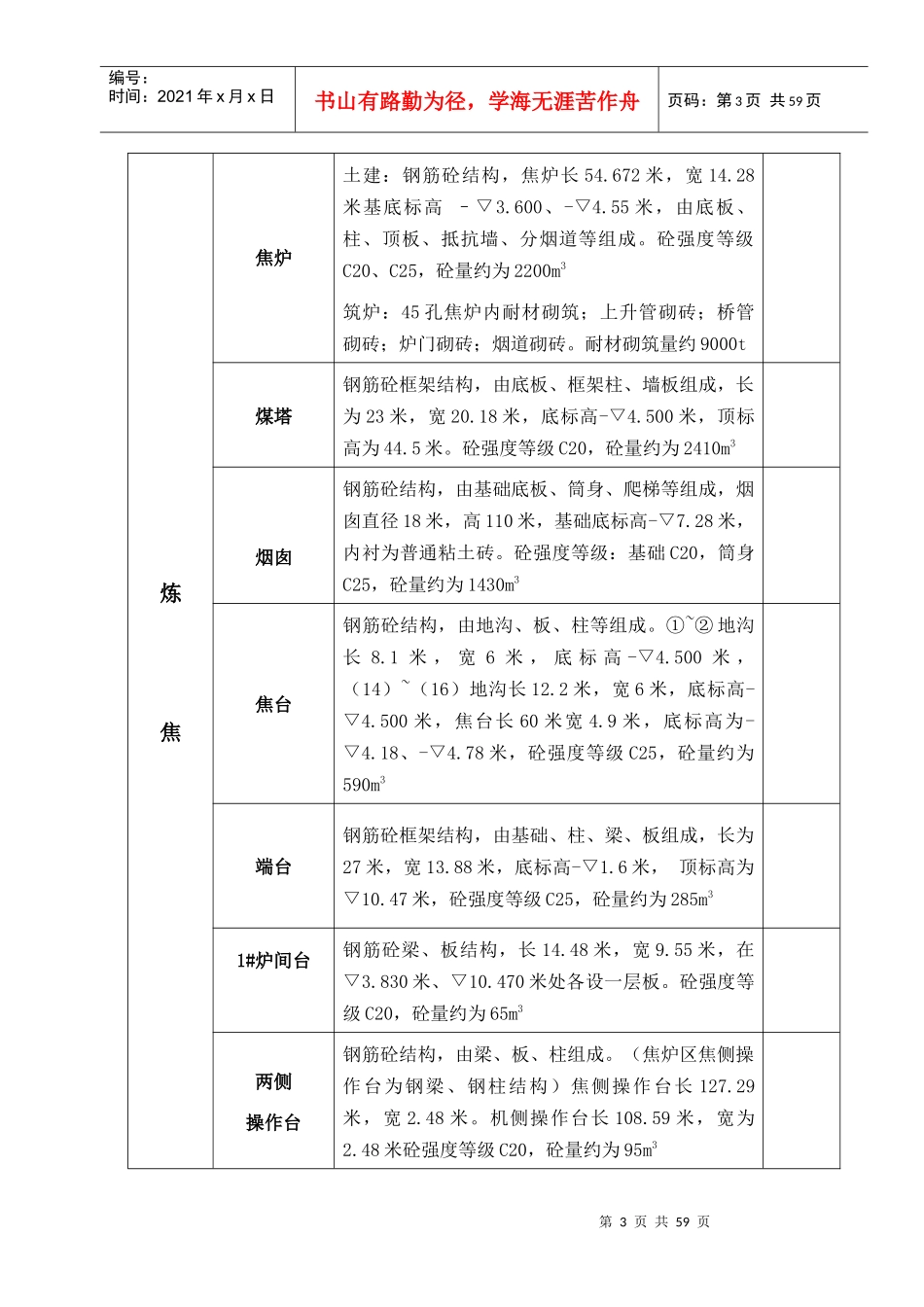

第1页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共59页1前言1.1编制依据a)合钢二厂区污水处理系统及焦炉清洁工艺施工招标文件（炼焦部分）；b)国家及冶金行业颁发的施工及验收规范、工程质量检验评定标准；c)公司《质量保证手册》和程序文件；d)本工程的现场条件；e)已有施工经验和投入资源。1.2本工程施工的目标1.2.1质量目标a)质量方针科学管理，信守承诺，精心施工，保证质量，为用户提供满意的建筑产品和服务。b)质量目标本工程单位工程一次验收合格率达到100％，整个工程达到国家或冶金行业质量检验评定标准的优良等级，若不能实现此目标，甘愿受罚，扣合同价的5％。1.2.2工期目标我公司施工项目的工期：2000年9月30日开工，2001年10月31日竣工。1.2.3安全目标a)杜绝重大安全事故；b)月负伤率小于千分之零点四，争创“无伤工程”。1.3我公司的承诺执行招标文件对施工质量、施工进度、施工技术规范等方面的要求。2工程概况2.1业主方名称:合钢集团有限公司第2页共59页第1页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共59页2.2工程名称：合钢集团公司焦炉项目炼焦系统建安工程2.3设计单位:鞍山焦化耐火材料设计研究院2.4建设地点：安徽省合肥市大兴镇（合钢二厂区内）2.5地质条件合钢集团公司新建一座45孔焦炉，位于合钢焦化厂区内。焦化厂区整个场地呈北高南低的趋势，据调查，场地原为耕地，后因焦化厂建设多年建筑垃圾堆填夷平改观至现今地形。场地地貌单元属南淝河一级阶地。建设场地由地表自上而下的地质条件为：a)杂填土（Q4）中密～密实层厚0.30m～2.90mb)粘土（Q3）可塑～硬塑层厚0.55m～2.50mc)粘土（Q3）硬塑层厚1.93m～4.90md)粘土（Q3）硬塑～坚硬层厚5.2m～15.1me)粉质粘土（Q3）硬塑～坚硬层厚0.60m～2.25mf)粉土（Q1－2）中密层厚1.30m～2.60mg)粉砂（Q1－2）密实层厚1.2m～2.90m2.6工程建设内容我公司施工范围主要有4部分组成，烟囱、煤塔、焦炉主体、焦台等。钢筋砼约m3砌筑（炉）体积数为4800m3。每一部分的主要施工内容略述如下表，具体平面位置见『炼焦施工总平面布置图』主要施工内容一览表单位工程名称施工内容说明第3页共59页第2页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共59页炼焦焦炉土建：钢筋砼结构，焦炉长54.672米，宽14.28米基底标高–▽3.600、-▽4.55米，由底板、柱、顶板、抵抗墙、分烟道等组成。砼强度等级C20、C25，砼量约为2200m3筑炉：45孔焦炉内耐材砌筑；上升管砌砖；桥管砌砖；炉门砌砖；烟道砌砖。耐材砌筑量约9000t煤塔钢筋砼框架结构，由底板、框架柱、墙板组成，长为23米，宽20.18米，底标高-▽4.500米，顶标高为44.5米。砼强度等级C20，砼量约为2410m3烟囱钢筋砼结构，由基础底板、筒身、爬梯等组成，烟囱直径18米，高110米，基础底标高-▽7.28米，内衬为普通粘土砖。砼强度等级：基础C20，筒身C25，砼量约为1430m3焦台钢筋砼结构，由地沟、板、柱等组成。①~②地沟长8.1米，宽6米，底标高-▽4.500米，（14）~（16）地沟长12.2米，宽6米，底标高-▽4.500米，焦台长60米宽4.9米，底标高为-▽4.18、-▽4.78米，砼强度等级C25，砼量约为590m3端台钢筋砼框架结构，由基础、柱、梁、板组成，长为27米，宽13.88米，底标高-▽1.6米，顶标高为▽10.47米，砼强度等级C25，砼量约为285m31#炉间台钢筋砼梁、板结构，长14.48米，宽9.55米，在▽3.830米、▽10.470米处各设一层板。砼强度等级C20，砼量约为65m3两侧操作台钢筋砼结构，由梁、板、柱组成。（焦炉区焦侧操作台为钢梁、钢柱结构）焦侧操作台长127.29米，宽2.48米。机侧操作台长108.59米，宽为2.48米砼强度等级C20，砼量约为95m3第4页共59页第3页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共59页2.7工程施工特点2.7.1砌体结构复杂，焦炉本体用硅砖、高铝砖和粘土砖等6种材质，几百个砖号，总砖量约9000t，工程量大。2.7.2施工难度大，质量要求高，工艺性强焦炉基础顶板埋设有数千个煤气下喷支管和清扫管的预埋管，要求位置准确，抵抗墙、炉柱牛腿几...
