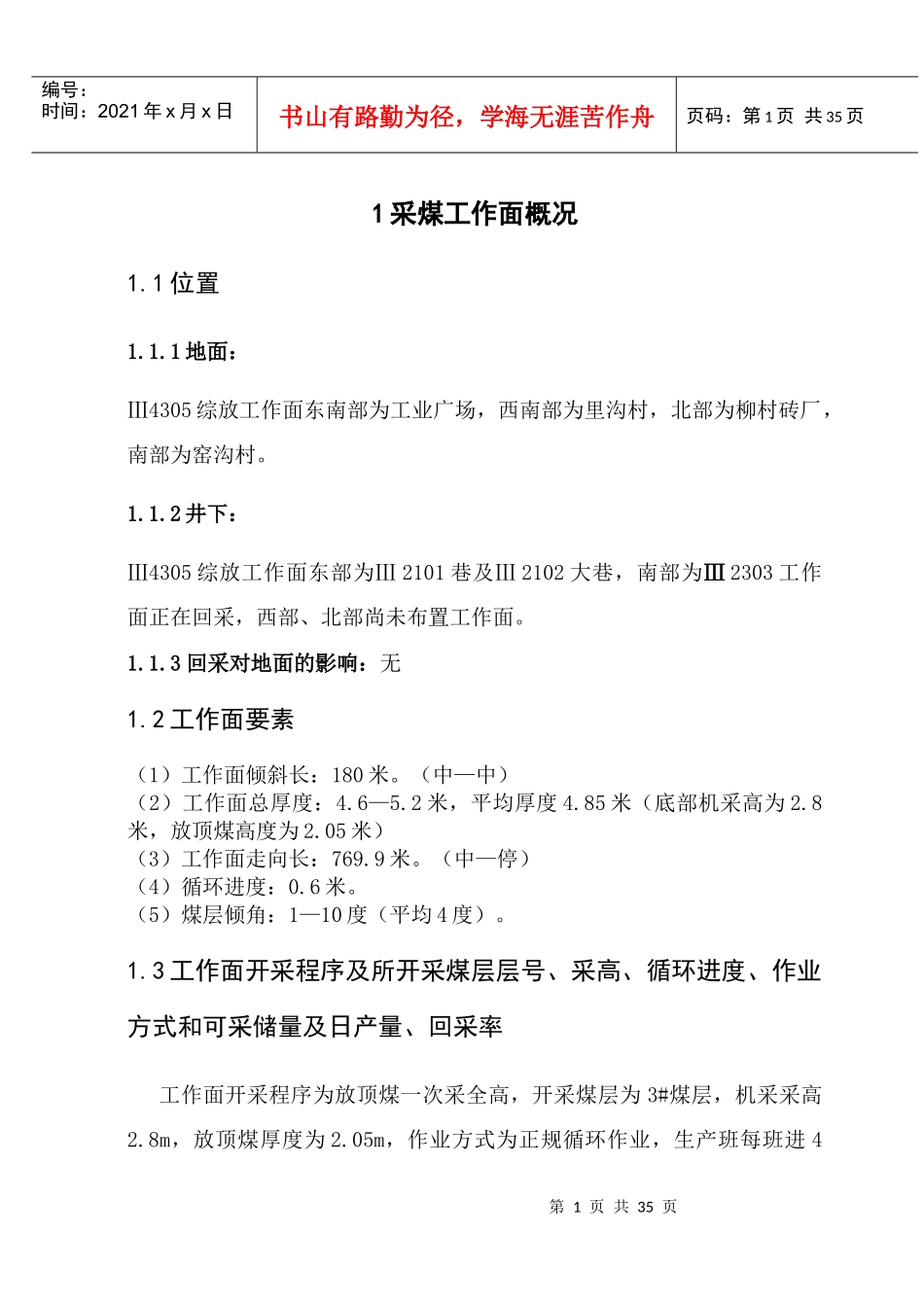

第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共35页1采煤工作面概况1.1位置1.1.1地面：Ⅲ4305综放工作面东南部为工业广场，西南部为里沟村，北部为柳村砖厂，南部为窑沟村。1.1.2井下：Ⅲ4305综放工作面东部为Ⅲ2101巷及Ⅲ2102大巷，南部为Ⅲ2303工作面正在回采，西部、北部尚未布置工作面。1.1.3回采对地面的影响：无1.2工作面要素（1）工作面倾斜长：180米。（中—中）（2）工作面总厚度：4.6—5.2米，平均厚度4.85米（底部机采高为2.8米，放顶煤高度为2.05米）（3）工作面走向长：769.9米。（中—停）（4）循环进度：0.6米。（5）煤层倾角：1—10度（平均4度）。1.3工作面开采程序及所开采煤层层号、采高、循环进度、作业方式和可采储量及日产量、回采率工作面开采程序为放顶煤一次采全高，开采煤层为3#煤层，机采采高2.8m，放顶煤厚度为2.05m，作业方式为正规循环作业，生产班每班进4第2页共35页第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共35页循环，检修班每班进1循环，日进9循环，循环进度为0.6m。工业储量932072.2吨,可采储量为792261.4吨，综合回采率为85%。（1）循环产量：Q=工作面长度×循环进尺×平均高度×煤体容重×综合回采率=L×B×H×Y×r=176.3×0.6×4.85×1.43×85%=620.41（吨）（2）日产量=Q×日循环数=620.41×9=5583.67（吨）（3）月产量=5583.67×30=167510.22（吨）2采煤工作面地质情况2.1盖山厚度：252--383米2.2煤层构造特征：层理、节理、裂隙、夹矸、硬度、倾角、容重等。本工作面煤层为黑色块状、平坦断口、亮煤为主、半光亮型；煤质为黑色，玻璃光泽，性脆，低硫，发热量较高的优质无烟煤；煤层底板标高615---639米，地面标高891—998米，煤层总厚度4.6—5.2米，工作面煤厚平均4.85米，煤层倾角1—10度（平均4度）;普氏硬度系数:一般夹矸为1—3，煤层1—2，直接顶2.2—3.9，直接底1.2—3;该工作面煤层赋存稳定，变异系数为18.3%，可采指数为1.0，煤层容重为1.43t/m3。第3页共35页第2页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共35页2.3顶板岩石构造特征：顶板构造的性质、层理、破碎程度、伪顶、直接顶、老顶等情况。老顶：为细粒砂岩，灰色—黑色长石为主，泥质胶结，下部有0.63米细粒砂岩。平均厚度1.36米。直接顶:为中粒砂岩，平均厚度为7.23米，黑灰色，石英为主，中厚层状局部夹细粒砂岩，泥岩中部岩心破碎，裂隙发育。伪顶:为砂质泥岩，平均厚度为0.10米。黑色，含大量植物化石碎片。2.4底板岩石构造特征：底板构造的性质、岩性、起降现象。直接底：为泥岩，平均厚度为0.50米。黑色，夹薄状，夹粉砂岩，水平层理发育。老底；为砂质泥岩，黑色，夹纹层状泥质粉砂岩及泥岩，平均厚度为1.05米。2.5地质构造情况：断层、顶压区，无炭柱、冲刷带、向背斜构造等。该工作面整体东高西低，南高北低，局部有起伏，掘进中局部顶板节劈理发育，煤体疏松破碎；工作面无断层、顶压区，无炭柱、冲刷带、向背斜构造等。2.6煤层厚度工作面煤层厚4.6-5.2米，平均厚度4.85米，机采高度平均为2.8米第4页共35页第3页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共35页放顶煤高度为2.05米。2.7水文情况本工作面水文地质条件复杂，其主要充水因素为：1、上覆岩层中含水层含水，其中上覆k8、k10砂岩含水层影响较大。2、大气降水：预计工作面最大涌上水量110m³／h，正常涌水量40m³／h。3、防治水措施严格执行Ⅲ4305综放工作面专项防治水措施，综采一队必须根据现场情况认真执行，加强排水，确保回采安全。２.8其它地质情况1、根据矿井瓦斯鉴定及工作面瓦斯检测结果，预计工作面绝对瓦斯涌出量为1.5—3.38m3／min，属低瓦斯工作面。2、煤层挥发指数为10.9﹪，火焰长度为5mm，有煤尘爆炸危险。3、煤层自燃性:煤层不易自燃.4、二氧化碳：预计工作面二氧化碳绝对涌出量为1.5—2.25m³／min。5、地温：12℃--16℃6、地压：6.3—9.6Mpa3采煤方法及巷道布置第5页共35页第4页共35页编号：时间：2021年x月x日书山有路勤为径，学海无...
