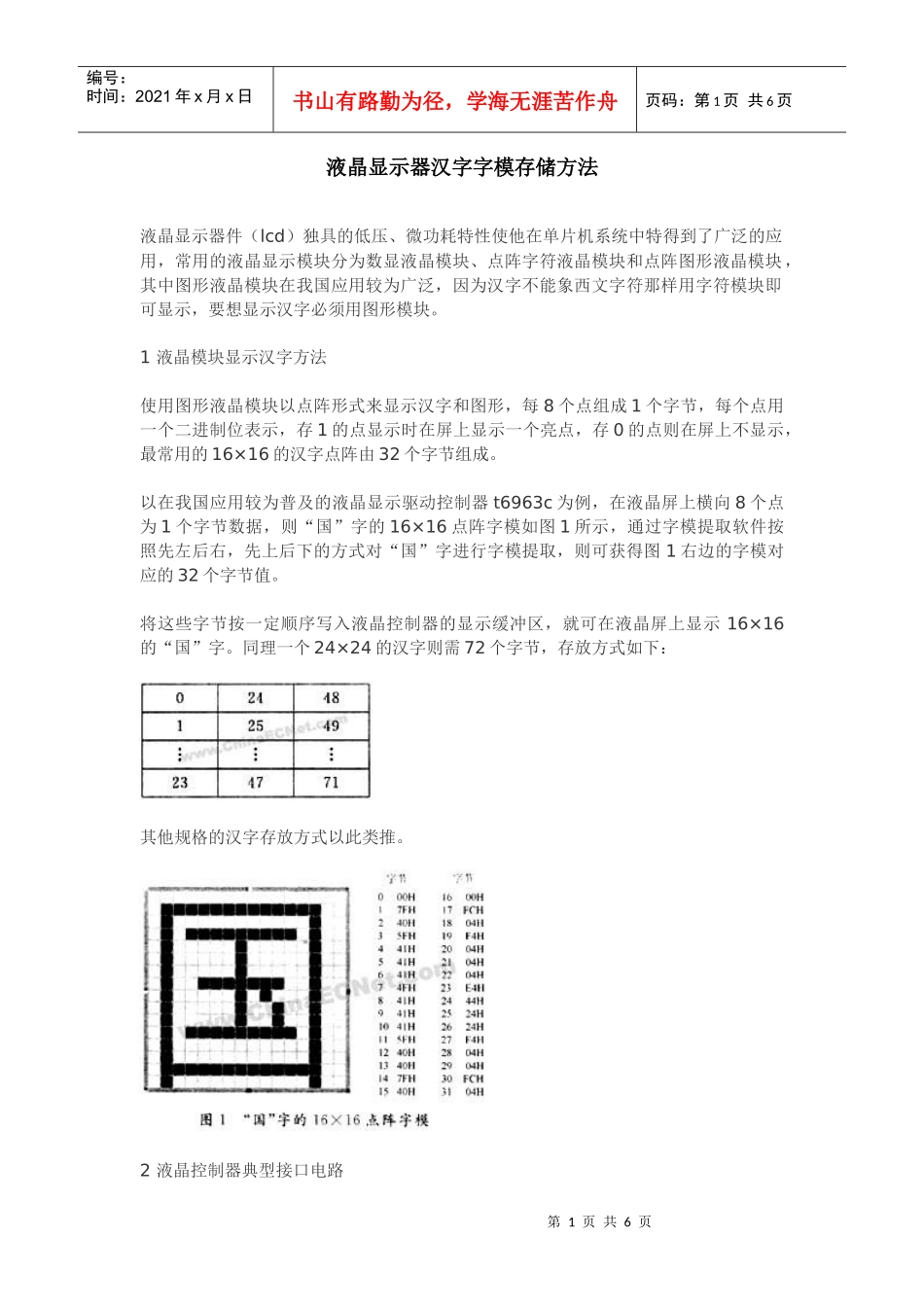

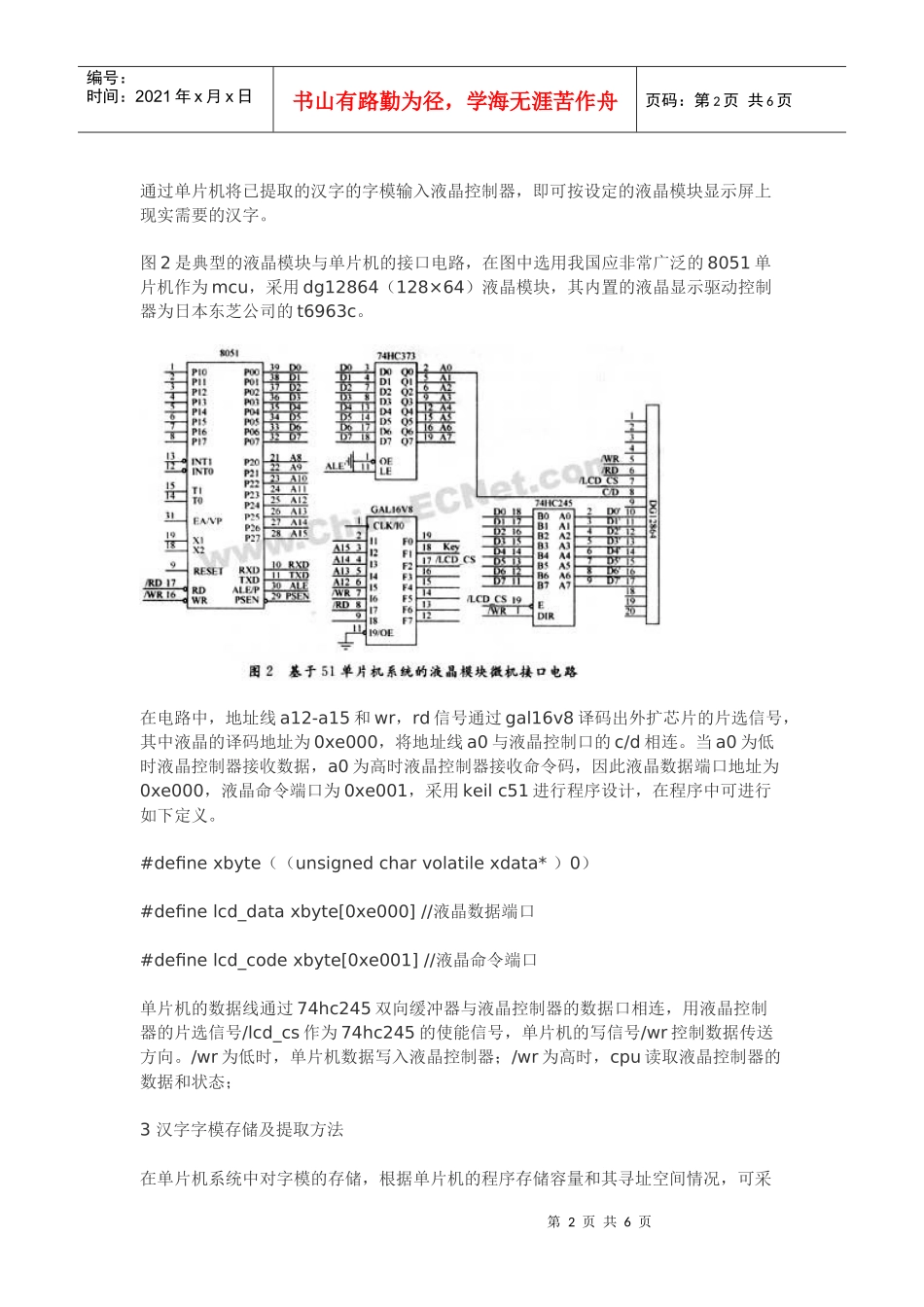

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页液晶显示器汉字字模存储方法液晶显示器件（lcd）独具的低压、微功耗特性使他在单片机系统中特得到了广泛的应用，常用的液晶显示模块分为数显液晶模块、点阵字符液晶模块和点阵图形液晶模块，其中图形液晶模块在我国应用较为广泛，因为汉字不能象西文字符那样用字符模块即可显示，要想显示汉字必须用图形模块。1液晶模块显示汉字方法使用图形液晶模块以点阵形式来显示汉字和图形，每8个点组成1个字节，每个点用一个二进制位表示，存1的点显示时在屏上显示一个亮点，存0的点则在屏上不显示，最常用的16×16的汉字点阵由32个字节组成。以在我国应用较为普及的液晶显示驱动控制器t6963c为例，在液晶屏上横向8个点为1个字节数据，则“国”字的16×16点阵字模如图1所示，通过字模提取软件按照先左后右，先上后下的方式对“国”字进行字模提取，则可获得图1右边的字模对应的32个字节值。将这些字节按一定顺序写入液晶控制器的显示缓冲区，就可在液晶屏上显示16×16的“国”字。同理一个24×24的汉字则需72个字节，存放方式如下：其他规格的汉字存放方式以此类推。2液晶控制器典型接口电路第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页通过单片机将已提取的汉字的字模输入液晶控制器，即可按设定的液晶模块显示屏上现实需要的汉字。图2是典型的液晶模块与单片机的接口电路，在图中选用我国应非常广泛的8051单片机作为mcu，采用dg12864（128×64）液晶模块，其内置的液晶显示驱动控制器为日本东芝公司的t6963c。在电路中，地址线a12-a15和wr，rd信号通过gal16v8译码出外扩芯片的片选信号，其中液晶的译码地址为0xe000，将地址线a0与液晶控制口的c/d相连。当a0为低时液晶控制器接收数据，a0为高时液晶控制器接收命令码，因此液晶数据端口地址为0xe000，液晶命令端口为0xe001，采用keilc51进行程序设计，在程序中可进行如下定义。#definexbyte（（unsignedcharvolatilexdata*）0）#definelcd_dataxbyte[0xe000]//液晶数据端口#definelcd_codexbyte[0xe001]//液晶命令端口单片机的数据线通过74hc245双向缓冲器与液晶控制器的数据口相连，用液晶控制器的片选信号/lcd_cs作为74hc245的使能信号，单片机的写信号/wr控制数据传送方向。/wr为低时，单片机数据写入液晶控制器；/wr为高时，cpu读取液晶控制器的数据和状态；3汉字字模存储及提取方法在单片机系统中对字模的存储，根据单片机的程序存储容量和其寻址空间情况，可采第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页取3种方式。（1）将提取的汉字字模数据作为常量数组存放在程序存储区内，这种方法较为常用，针对程序不大或单片机无外部扩展数据存储区功能的情况。如下面程序所示，将提取的要显示汉字的字模数据定义成常量数组，如要显示合肥”两字。再编制汉字显示子函数write_hz。其中要调用另外两个子函数lcd_wait和disp_address。lcd_wait为读取液晶控制器是否忙函数，而disp_address为液晶控制器显示缓冲区地址设置函数，可根据液晶控制器资料编制[1]。第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页函数write_hz的参数x和y对应液晶屏幕的显示位置，其与液晶控制器显示缓冲区中的地址通过行**可计算出，该行中的wide为事先定义的液晶屏每行字节数，对于dg12864液晶而言，wide为16。函数write_hz根据16×16点阵汉字液晶控制器显示缓冲区的存放形式，依次改变显示地址，先将左半部1-16个字节写入显示缓冲区，再写入右半部17-32个字节。若要液晶显示“合肥”两字，只要在程序中带显示地区参数调用该函数即可。如：write_hz（0，4，0）；//合write_hz（0，10，0x20）；//肥（2）将提取的汉字字模数据存放在eprom或e2prom内，作为扩展的数据存储器供第5页共6页第4页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共6页单片机调用[2]。采用哈佛结构的单片机，如8051单片机及其派生...
