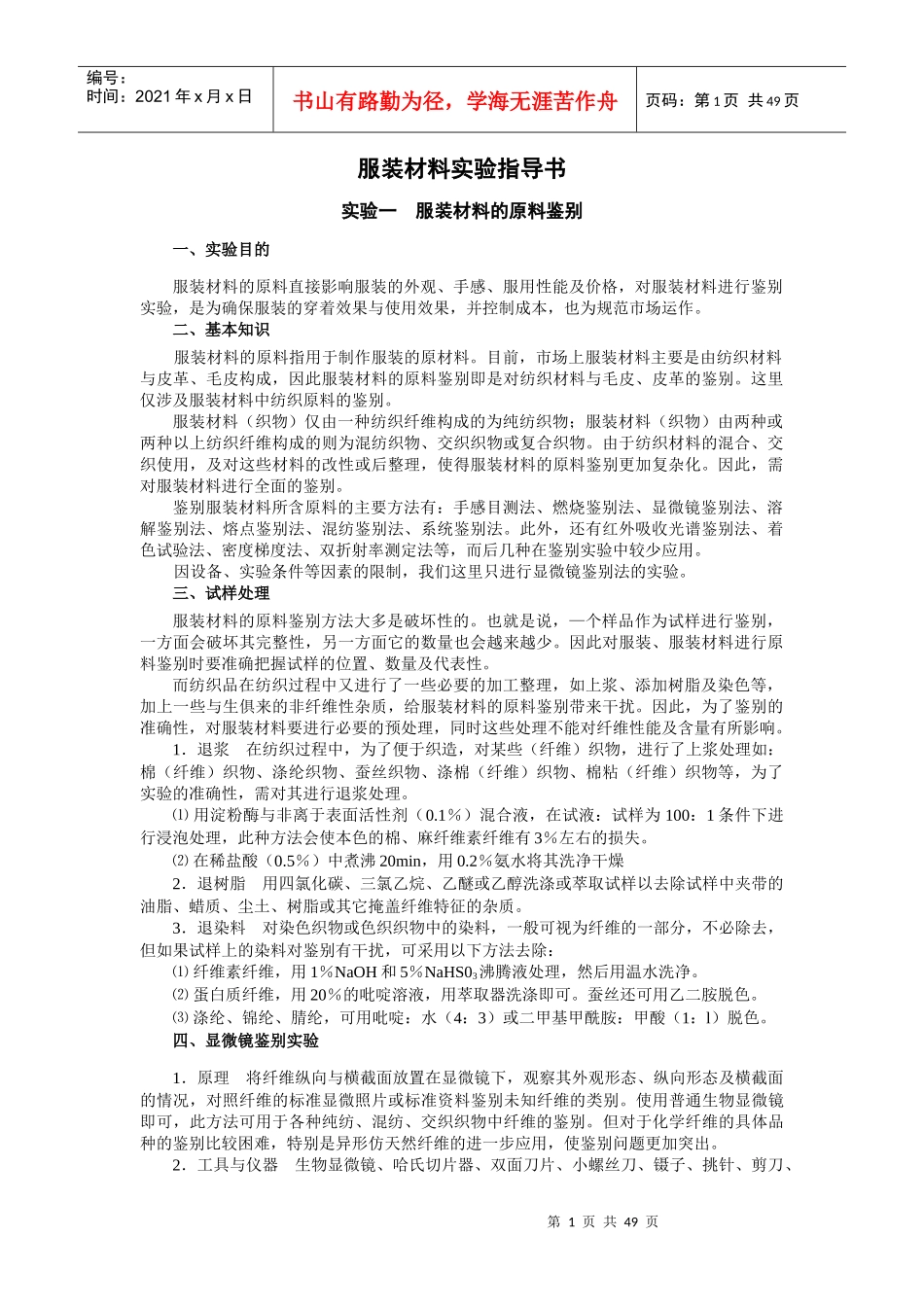

第1页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共49页服装材料实验指导书实验一服装材料的原料鉴别一、实验目的服装材料的原料直接影响服装的外观、手感、服用性能及价格，对服装材料进行鉴别实验，是为确保服装的穿着效果与使用效果，并控制成本，也为规范市场运作。二、基本知识服装材料的原料指用于制作服装的原材料。目前，市场上服装材料主要是由纺织材料与皮革、毛皮构成，因此服装材料的原料鉴别即是对纺织材料与毛皮、皮革的鉴别。这里仅涉及服装材料中纺织原料的鉴别。服装材料（织物）仅由一种纺织纤维构成的为纯纺织物；服装材料（织物）由两种或两种以上纺织纤维构成的则为混纺织物、交织织物或复合织物。由于纺织材料的混合、交织使用，及对这些材料的改性或后整理，使得服装材料的原料鉴别更加复杂化。因此，需对服装材料进行全面的鉴别。鉴别服装材料所含原料的主要方法有：手感目测法、燃烧鉴别法、显微镜鉴别法、溶解鉴别法、熔点鉴别法、混纺鉴别法、系统鉴别法。此外，还有红外吸收光谱鉴别法、着色试验法、密度梯度法、双折射率测定法等，而后几种在鉴别实验中较少应用。因设备、实验条件等因素的限制，我们这里只进行显微镜鉴别法的实验。三、试样处理服装材料的原料鉴别方法大多是破坏性的。也就是说，—个样品作为试样进行鉴别，一方面会破坏其完整性，另一方面它的数量也会越来越少。因此对服装、服装材料进行原料鉴别时要准确把握试样的位置、数量及代表性。而纺织品在纺织过程中又进行了一些必要的加工整理，如上浆、添加树脂及染色等，加上一些与生俱来的非纤维性杂质，给服装材料的原料鉴别带来干扰。因此，为了鉴别的准确性，对服装材料要进行必要的预处理，同时这些处理不能对纤维性能及含量有所影响。1．退浆在纺织过程中，为了便于织造，对某些（纤维）织物，进行了上浆处理如：棉（纤维）织物、涤纶织物、蚕丝织物、涤棉（纤维）织物、棉粘（纤维）织物等，为了实验的准确性，需对其进行退浆处理。⑴用淀粉酶与非离于表面活性剂（0.1％）混合液，在试液：试样为100：1条件下进行浸泡处理，此种方法会使本色的棉、麻纤维素纤维有3％左右的损失。⑵在稀盐酸（0.5％）中煮沸20min，用0.2％氨水将其洗净干燥2．退树脂用四氯化碳、三氯乙烷、乙醚或乙醇洗涤或萃取试样以去除试样中夹带的油脂、蜡质、尘土、树脂或其它掩盖纤维特征的杂质。3．退染料对染色织物或色织织物中的染料，一般可视为纤维的一部分，不必除去，但如果试样上的染料对鉴别有干扰，可采用以下方法去除：⑴纤维素纤维，用1％NaOH和5％NaHS03沸腾液处理，然后用温水洗净。⑵蛋白质纤维，用20％的吡啶溶液，用萃取器洗涤即可。蚕丝还可用乙二胺脱色。⑶涤纶、锦纶、腈纶，可用吡啶：水（4：3）或二甲基甲酰胺：甲酸（1：l）脱色。四、显微镜鉴别实验1．原理将纤维纵向与横截面放置在显微镜下，观察其外观形态、纵向形态及横截面的情况，对照纤维的标准显微照片或标准资料鉴别未知纤维的类别。使用普通生物显微镜即可，此方法可用于各种纯纺、混纺、交织织物中纤维的鉴别。但对于化学纤维的具体品种的鉴别比较困难，特别是异形仿天然纤维的进一步应用，使鉴别问题更加突出。2．工具与仪器生物显微镜、哈氏切片器、双面刀片、小螺丝刀、镊子、挑针、剪刀、第2页共49页第1页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共49页载玻片、盖玻片。3．试剂无水乙醇、二甲苯、苯胺（或甘油）、乙醚、火棉胶。4．实验过程⑴纵向外观观察将数根纤维并向排列，置于载玻片上，加上一滴苯胺（或甘油），盖上盖玻片（注意不要带人气泡），放在生物显微镜的载物台上观察其形态，并与标准图样（表1-4）进行对比判断。⑵横截面观察利用哈氏切片器可切割10—30μm厚的纤维横截面：哈氏切片器的结构如图l—1所示。图l—l哈氏切片器示意图1—金属板（凸舌）2—金属板（凹槽）3—精密螺丝4—紧固螺丝5—定位销6—螺座①将哈氏切片器的紧固螺丝4松开，拔出定位销5，将螺座旋转到与金属板（凹槽）2成垂直位置，抽出金属扳（凸舌）；②将一小束纤...
