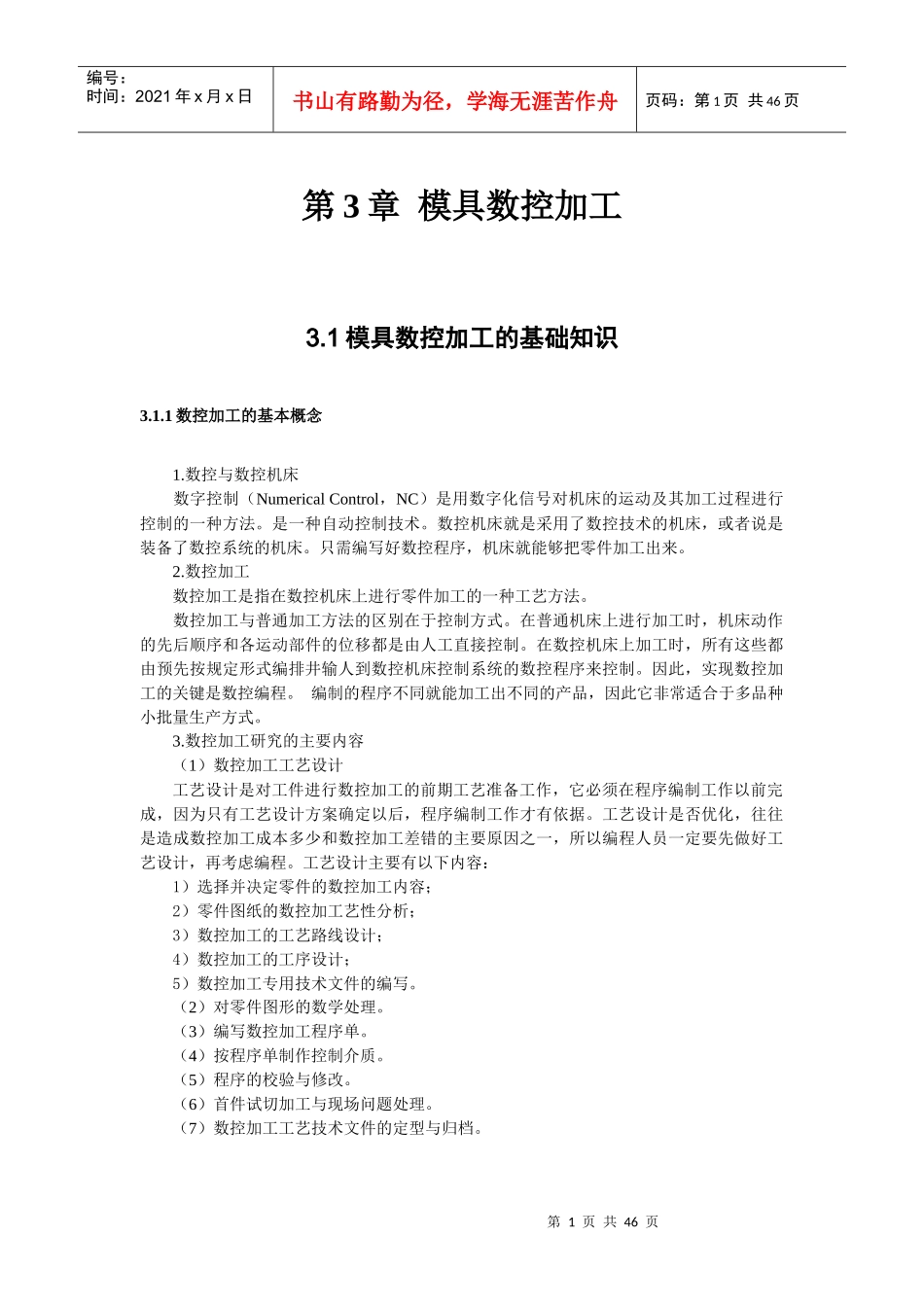

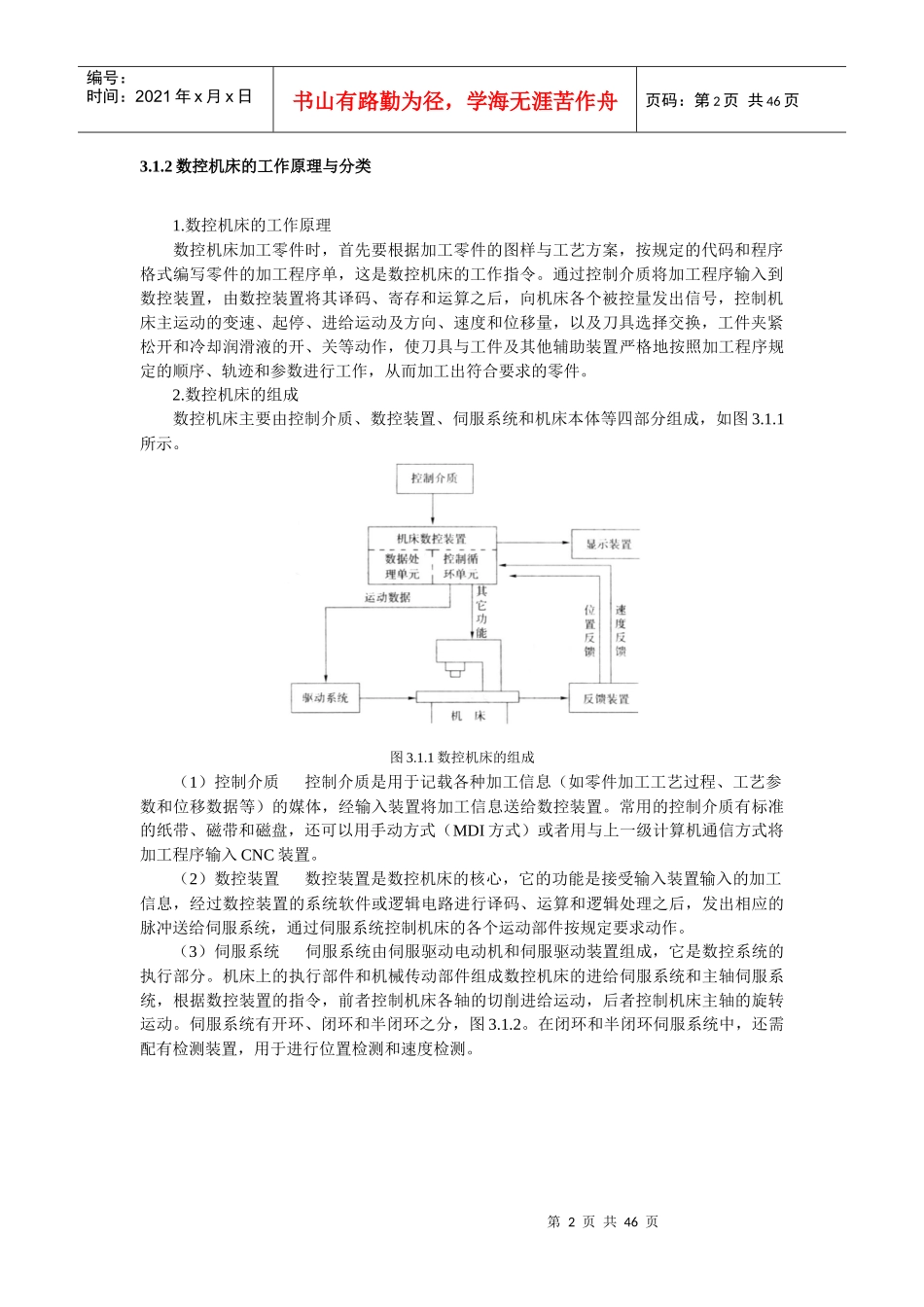

第1页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共46页第3章模具数控加工3.1模具数控加工的基础知识3.1.1数控加工的基本概念1.数控与数控机床数字控制（NumericalControl，NC）是用数字化信号对机床的运动及其加工过程进行控制的一种方法。是一种自动控制技术。数控机床就是采用了数控技术的机床，或者说是装备了数控系统的机床。只需编写好数控程序，机床就能够把零件加工出来。2.数控加工数控加工是指在数控机床上进行零件加工的一种工艺方法。数控加工与普通加工方法的区别在于控制方式。在普通机床上进行加工时，机床动作的先后顺序和各运动部件的位移都是由人工直接控制。在数控机床上加工时，所有这些都由预先按规定形式编排井输人到数控机床控制系统的数控程序来控制。因此，实现数控加工的关键是数控编程。编制的程序不同就能加工出不同的产品，因此它非常适合于多品种小批量生产方式。3.数控加工研究的主要内容（1）数控加工工艺设计工艺设计是对工件进行数控加工的前期工艺准备工作，它必须在程序编制工作以前完成，因为只有工艺设计方案确定以后，程序编制工作才有依据。工艺设计是否优化，往往是造成数控加工成本多少和数控加工差错的主要原因之一，所以编程人员一定要先做好工艺设计，再考虑编程。工艺设计主要有以下内容：1）选择并决定零件的数控加工内容；2）零件图纸的数控加工艺性分析；3）数控加工的工艺路线设计；4）数控加工的工序设计；5）数控加工专用技术文件的编写。（2）对零件图形的数学处理。（3）编写数控加工程序单。（4）按程序单制作控制介质。（5）程序的校验与修改。（6）首件试切加工与现场问题处理。（7）数控加工工艺技术文件的定型与归档。第2页共46页第1页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共46页3.1.2数控机床的工作原理与分类1.数控机床的工作原理数控机床加工零件时，首先要根据加工零件的图样与工艺方案，按规定的代码和程序格式编写零件的加工程序单，这是数控机床的工作指令。通过控制介质将加工程序输入到数控装置，由数控装置将其译码、寄存和运算之后，向机床各个被控量发出信号，控制机床主运动的变速、起停、进给运动及方向、速度和位移量，以及刀具选择交换，工件夹紧松开和冷却润滑液的开、关等动作，使刀具与工件及其他辅助装置严格地按照加工程序规定的顺序、轨迹和参数进行工作，从而加工出符合要求的零件。2.数控机床的组成数控机床主要由控制介质、数控装置、伺服系统和机床本体等四部分组成，如图3.1.1所示。图3.1.1数控机床的组成（1）控制介质控制介质是用于记载各种加工信息（如零件加工工艺过程、工艺参数和位移数据等）的媒体，经输入装置将加工信息送给数控装置。常用的控制介质有标准的纸带、磁带和磁盘，还可以用手动方式（MDI方式）或者用与上一级计算机通信方式将加工程序输入CNC装置。（2）数控装置数控装置是数控机床的核心，它的功能是接受输入装置输入的加工信息，经过数控装置的系统软件或逻辑电路进行译码、运算和逻辑处理之后，发出相应的脉冲送给伺服系统，通过伺服系统控制机床的各个运动部件按规定要求动作。（3）伺服系统伺服系统由伺服驱动电动机和伺服驱动装置组成，它是数控系统的执行部分。机床上的执行部件和机械传动部件组成数控机床的进给伺服系统和主轴伺服系统，根据数控装置的指令，前者控制机床各轴的切削进给运动，后者控制机床主轴的旋转运动。伺服系统有开环、闭环和半闭环之分，图3.1.2。在闭环和半闭环伺服系统中，还需配有检测装置，用于进行位置检测和速度检测。第3页共46页第2页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共46页图3.1.2开环、闭环和半闭环（4）机床本体数控机床的本体包括：主运动部件，进给运动部件如工作台，刀架及传动部件和床身立柱等支撑部件，此外还有冷却、润滑、转位、夹紧等辅助装置。对加工中心类的数控机床，还有存放刀具的刀库，交换刀具的机械手等部件。3.数控机床的分类国内外数控机床的种类有数千种，如何分类尚无统一规定。常见的分类...
