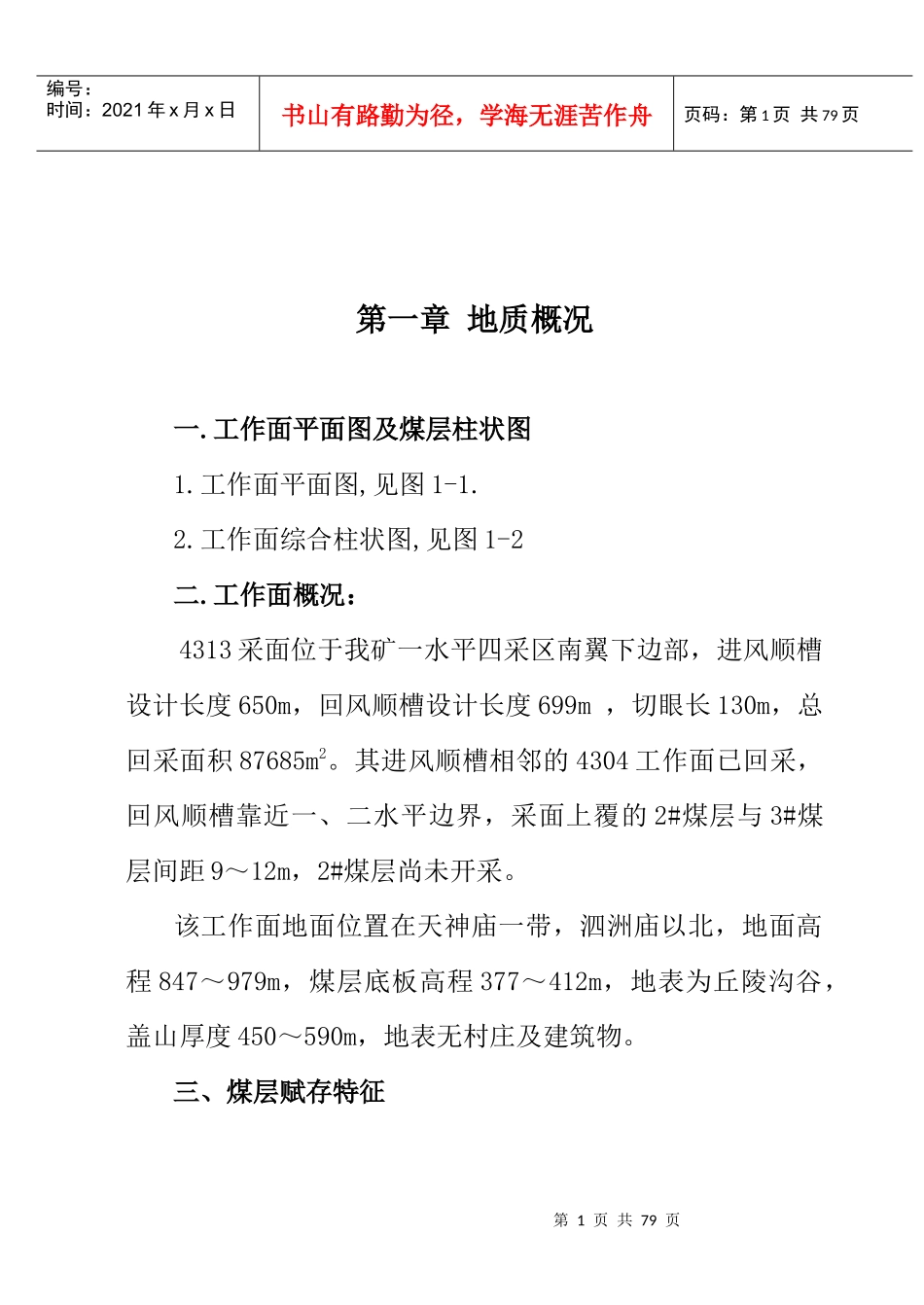

第1页共79页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共79页第一章地质概况一.工作面平面图及煤层柱状图1.工作面平面图,见图1-1.2.工作面综合柱状图,见图1-2二.工作面概况：4313采面位于我矿一水平四采区南翼下边部，进风顺槽设计长度650m，回风顺槽设计长度699m，切眼长130m，总回采面积87685m2。其进风顺槽相邻的4304工作面已回采，回风顺槽靠近一、二水平边界，采面上覆的2#煤层与3#煤层间距9～12m，2#煤层尚未开采。该工作面地面位置在天神庙一带，泗洲庙以北，地面高程847～979m，煤层底板高程377～412m，地表为丘陵沟谷，盖山厚度450～590m，地表无村庄及建筑物。三、煤层赋存特征第2页共79页第1页共79页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共79页项目单位全煤层备注煤层结构简单含不稳定夹矸一层煤层厚度m一般煤厚5.5～13.5m平均9.5m煤层下部含不稳定夹矸层,厚度0.25～0.7米可采分层数层1煤层倾角度1～8o平均2.5o煤层硬度煤质灰分12.33%挥发分16.91%容重t/m31.32自然发为期瓦斯涌出量m3/min最大瓦斯涌出量9煤尘爆炸指数%23.85四、采面范围上部边界4313采面停采线煤层标高377～412米下部边界走向长度进风顺槽650米回风顺槽699米左部边界与回采的4304相邻倾向长度120～130米右部边界一、二水平边界采面面积87685平方米地面标高847～979米盖山厚度399～476米五、顶底板岩石特征表I-2顶底板岩石特征第3页共79页第2页共79页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共79页六、储量：煤层可采面积(m2)煤厚(m)容重(t/m3)回收率%地质储量可采储量全煤层876855.5～13.51.328551.2万吨43.5万吨七、地质构造与水文情况1、地质构造该工作面位于北山子向斜北翼、上峪口背斜南翼，总体为一单斜构造。煤层走向N—S，倾向W，倾角1～8o，一般在1～4o之间，平均2.5o。在两顺槽、切眼及高位瓦斯尾巷施工中未发现断层构造。在工作面切眼中部有一背斜构造，构造枢纽线呈南—北方向，轴心位置煤厚8m左右，两翼煤编号主要岩性厚度(m)强度(mpa)裂隙(m)老顶粉砂岩，灰黑色、致密坚硬，夹薄层状灰白色细砂岩1.5～3.5m直接顶灰黑色、薄层状、泥质胶结的粉砂岩08～2.0m3#煤煤层属半亮型煤，呈似层状、块状、粉状，煤层结构简单，局部的煤层中部有一层厚度0.05～0.3m的泥岩夹层。平均9.5m底板深灰色、块状，或厚层状细砂岩厚度>0.8m第4页共79页第3页共79页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共79页厚5.5～13.5m，并随工作面推进两翼煤层逐渐变薄，轴心起伏幅度最大2.2m，并向回顺逐渐延伸，在回顺N13点前40m处在顺槽揭露；另结合本工作面坑透资料，和两顺槽写实剖面及相邻4304工作面回采地质资料对比分析，回顺N13点至点前40m范围内与进顺C15点至点前18m范围形成一底鼓构造区，预计该区域内底鼓方向105o，起伏幅度0.3～2.2m，煤层厚度及顶板稳定性变化较大，影响工作面正常回采。2、水文情况本工作面两顺槽在施工过程中，只在进顺切眼前15～25米范围内出现较大滴淋水现象，根据周边资料分析，水源为进顺侧上方4304采面采空区积水。回采前应对4304采空区积水进行探放。八、瓦斯、煤尘情况煤尘爆炸指数：23.85%工作面掘进期间，据通风区提供的瓦斯资料，在正常通风条件下：最大瓦斯绝对涌出量：9.0m3/min最小瓦斯绝对涌出量：4.0m3/min第5页共79页第4页共79页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共79页平均瓦斯绝对涌出量：7.0m3/min九、问题及建议1、本工作面煤层厚度及顶板稳定性变化较大，回采期间应加强工作面的支护及顶板管理。2、由于工作面煤层底板起伏变化大，掘进期间局部留有底煤，回采初期对留底煤区域应采取相应措施。3、回采期间应对4304采空区积水进行探放,并密切观察突水预兆。4、严格按规程要求作业，加强生产工艺管理，杜绝不合理的底煤丢失，提高资源回收率。第二章采煤方法及顶板控制设计一.采煤方法及回采工艺1.巷道布置示意图(附图)2.采煤方法:根据巷道布置结合河南理工大学对4313第6页共79页第5页共79页编号：时间：2021年x月x...
