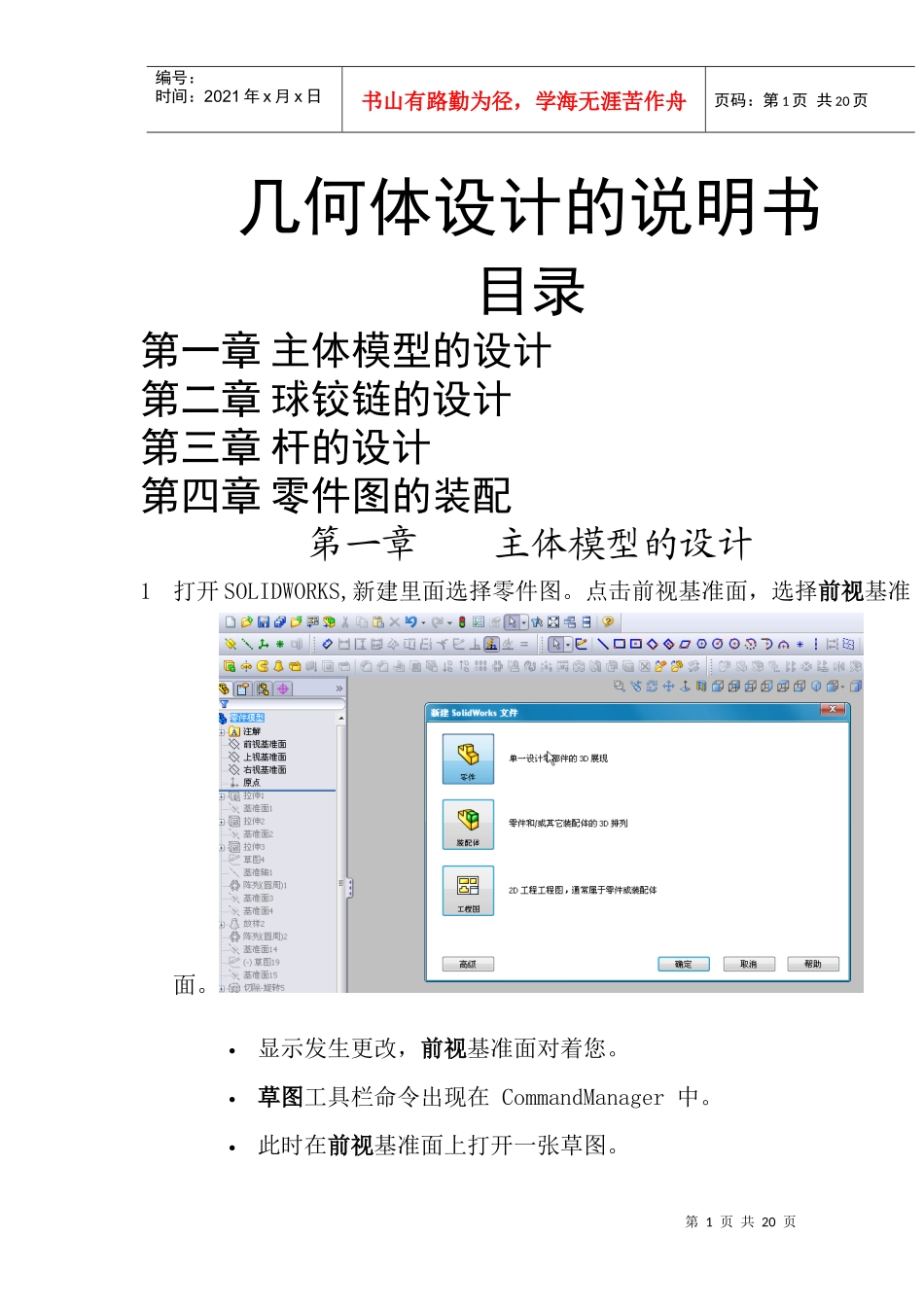

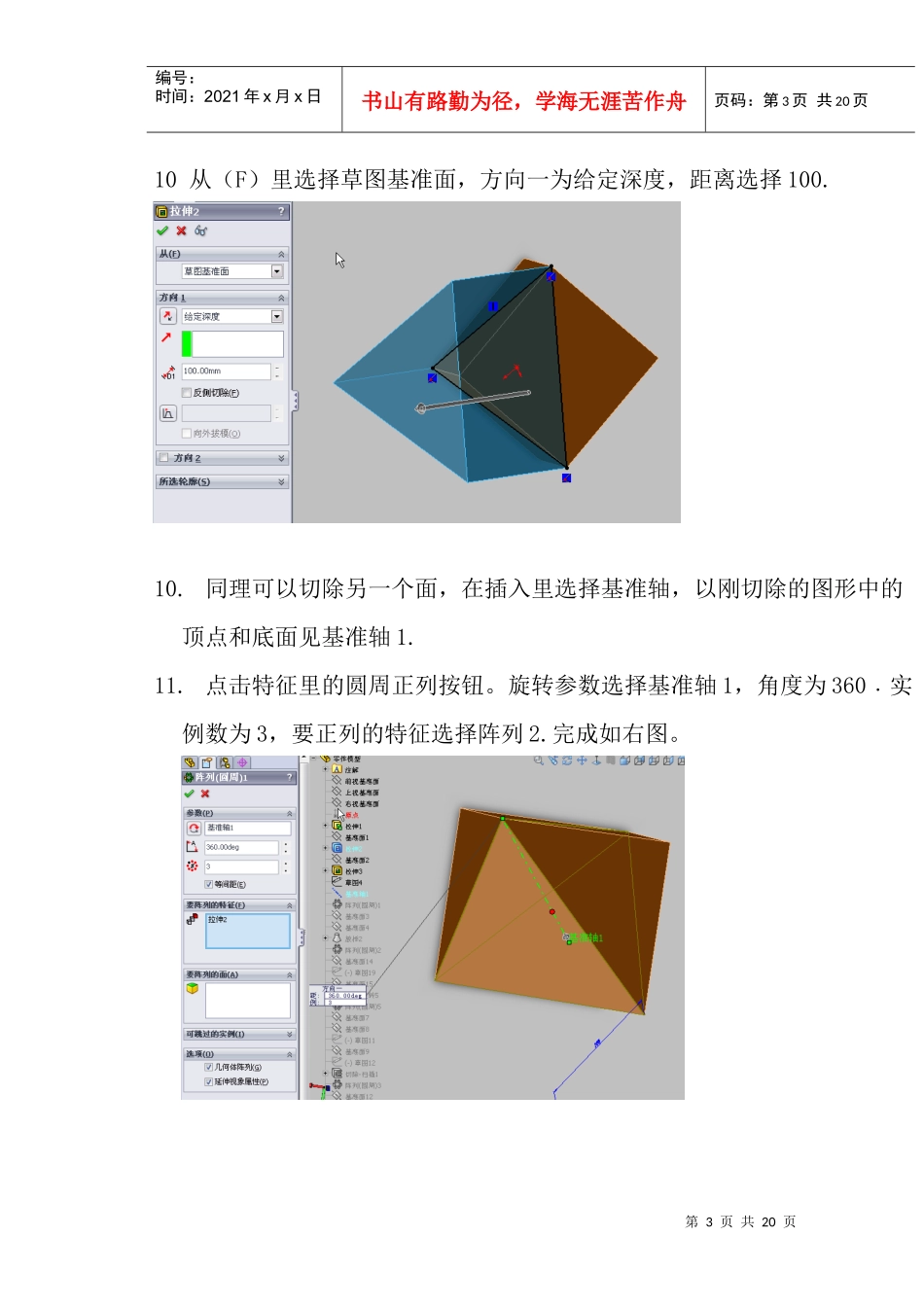

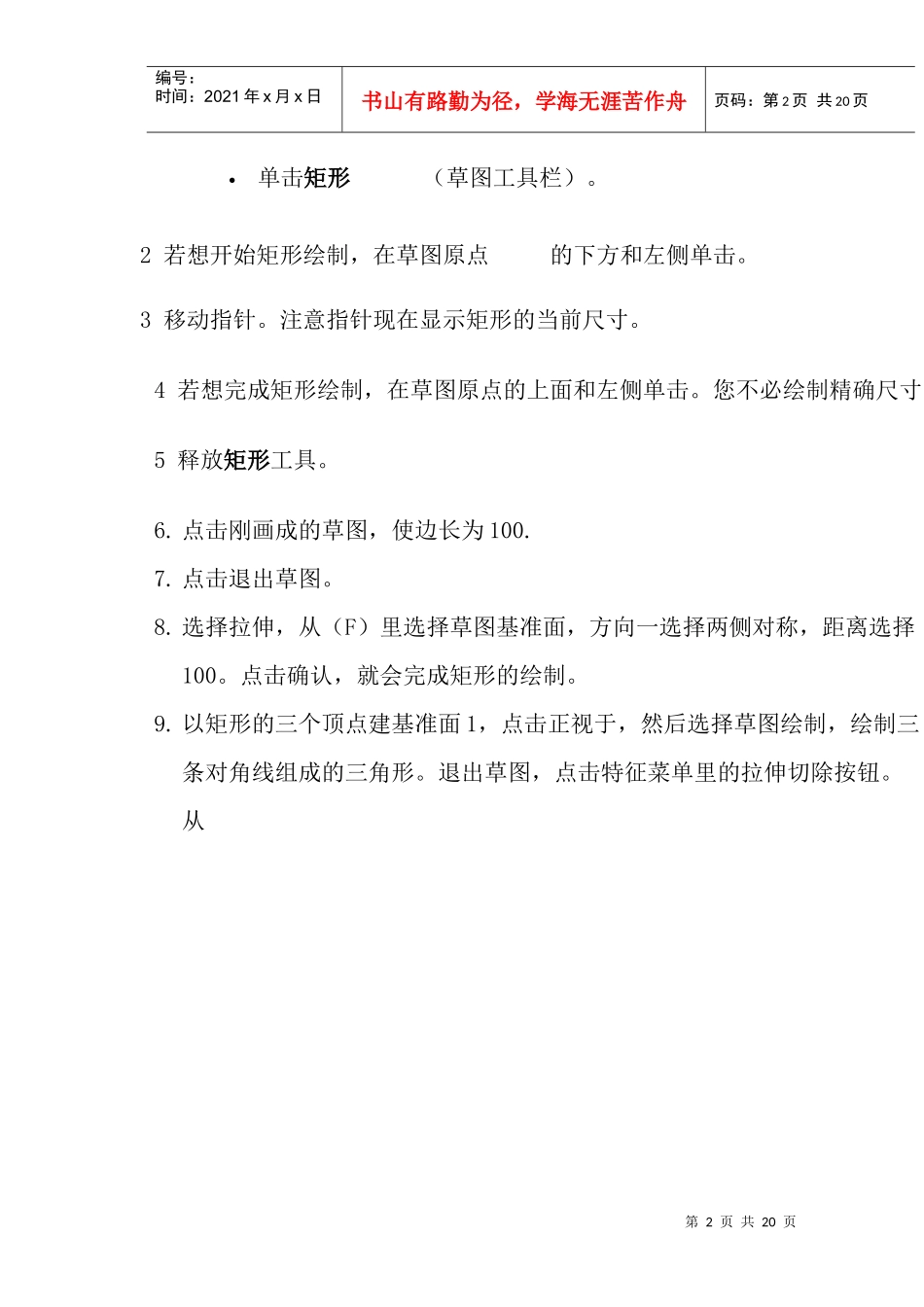

第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共20页几何体设计的说明书目录第一章主体模型的设计第二章球铰链的设计第三章杆的设计第四章零件图的装配第一章主体模型的设计1打开SOLIDWORKS,新建里面选择零件图。点击前视基准面，选择前视基准面。显示发生更改，前视基准面对着您。草图工具栏命令出现在CommandManager中。此时在前视基准面上打开一张草图。第2页共20页第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共20页单击矩形（草图工具栏）。2若想开始矩形绘制，在草图原点的下方和左侧单击。3移动指针。注意指针现在显示矩形的当前尺寸。4若想完成矩形绘制，在草图原点的上面和左侧单击。您不必绘制精确尺寸。5释放矩形工具。6.点击刚画成的草图，使边长为100.7.点击退出草图。8.选择拉伸，从（F）里选择草图基准面，方向一选择两侧对称，距离选择100。点击确认，就会完成矩形的绘制。9.以矩形的三个顶点建基准面1，点击正视于，然后选择草图绘制，绘制三条对角线组成的三角形。退出草图，点击特征菜单里的拉伸切除按钮。从第3页共20页第2页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共20页10从（F）里选择草图基准面，方向一为给定深度，距离选择100.10.同理可以切除另一个面，在插入里选择基准轴，以刚切除的图形中的顶点和底面见基准轴1.11.点击特征里的圆周正列按钮。旋转参数选择基准轴1，角度为360﹒实例数为3，要正列的特征选择阵列2.完成如右图。第4页共20页第3页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共20页12.选择建基准面，参考实体选择底面1和底边1，角度选择139.6235.建基准面3.然后再建一个垂直于基准轴并且过顶点的基准面4.13.在基准面3上绘制一个底边为棱锥底边，高为30的等边三角形。退出草图。选择特征里面的放样按钮，轮廓选择草图5和棱锥顶点1。点击确认，完成放样2.第5页共20页第4页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共20页14.选择圆周正列按钮，旋转参数为基准轴1，角度为360，实例数为3，正列的特征选择放样2.完成如下图所示图形。15.以顶点1底边终点2，底边所对的顶点3建基准面14，在基准面14上过顶点3做一条与棱边夹角为72.64.的辅助线1。16.建基准面15，选择垂直于曲线，选择里选择线1和顶点3.，然后在基准面15上绘制一个圆心为顶点3，半径为6的圆，和一条直径。点击草图绘制里面的圆命令。绘制出圆，然后点击直线命令绘制出直径。选择剪切命令，选择剪切到最近端，剪切掉半个圆，退出草图。第6页共20页第5页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共20页17.选择插入菜单里面的子菜单切除，选择旋转切除，参数选择如下18.打开特征菜单里面的圆周正列，在复选框里面选择旋转参数为基准轴1，角度为360，实例数为3，正列的特征选择切除-旋转52.点击确认完成正列。19.建基准面7，如图，然后再基准面上绘制草图10，既半径为1.5，圆心为基准面与棱边的交点。退出草图，选择特征里面的切除扫描，参数设置如图20.以与11相同的方式，只需把要正列的特征改为切除扫描1.第7页共20页第6页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共20页21.以图中的设置建基准面22.在基准面12上绘制一个半径为1.5，圆心为基准面坐标原点的圆，然后以与19相同的方式完成扫描-切除2，同时正列特征。23.在基准面4上绘制草图7，既半径为6的半圆，然后选择旋转-切除。参数设置如图。24.基本模型就做出来了，然后选择文件菜单的另存为，将零件图保存。第二章球铰链的设计第8页共20页第7页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共20页I.球铰链1的设计1.在前视基准面上绘制一个半径为6的半圆，然后选择旋转完成2将球正视于前视基准面，然后以上视基准面和球心建基准轴1，以便于在下面的绘图过程中应用圆周正列特征。第9页共20页第8页共20页编号：时间：2021年x月x日书山有路勤为径，学...
