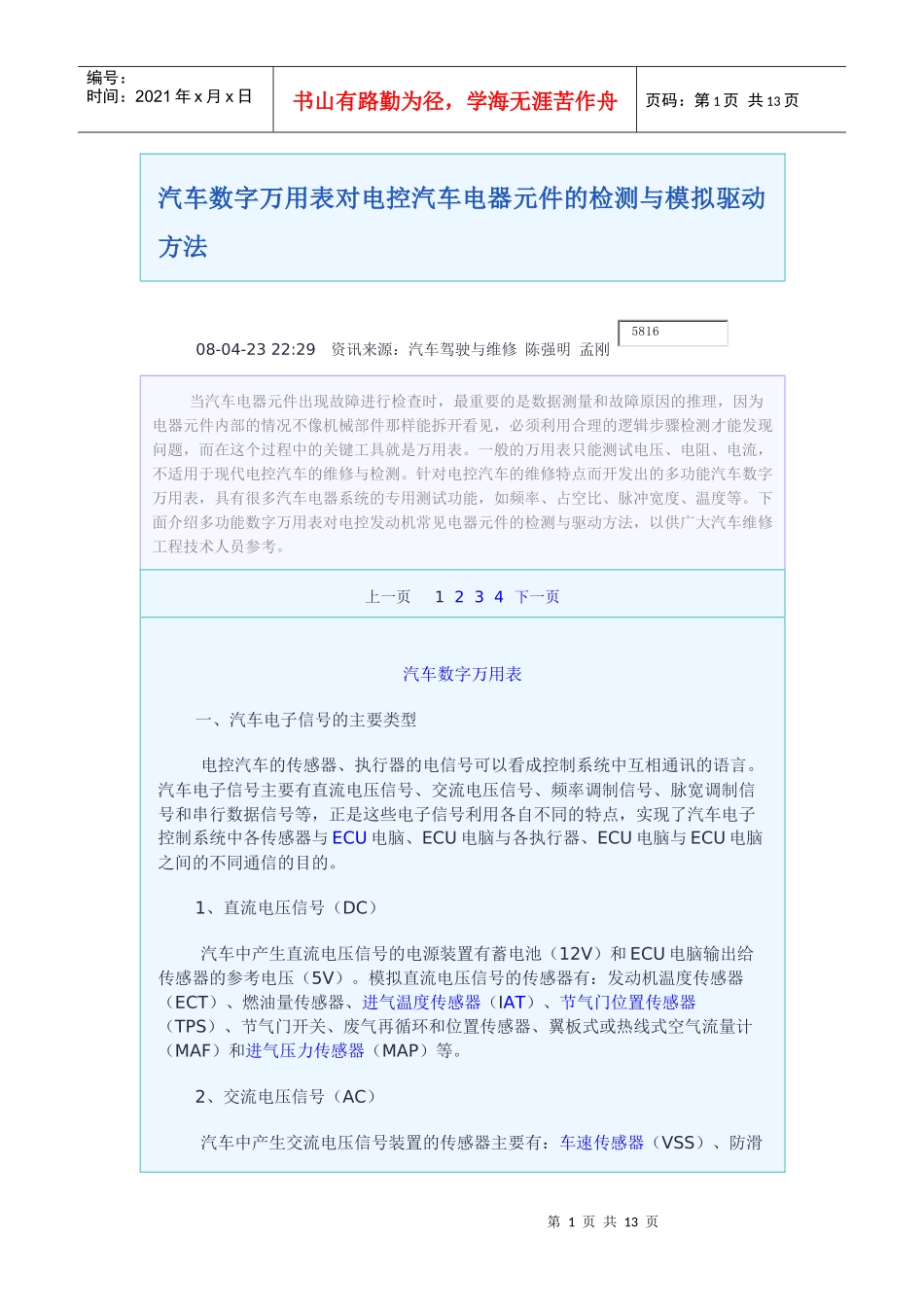

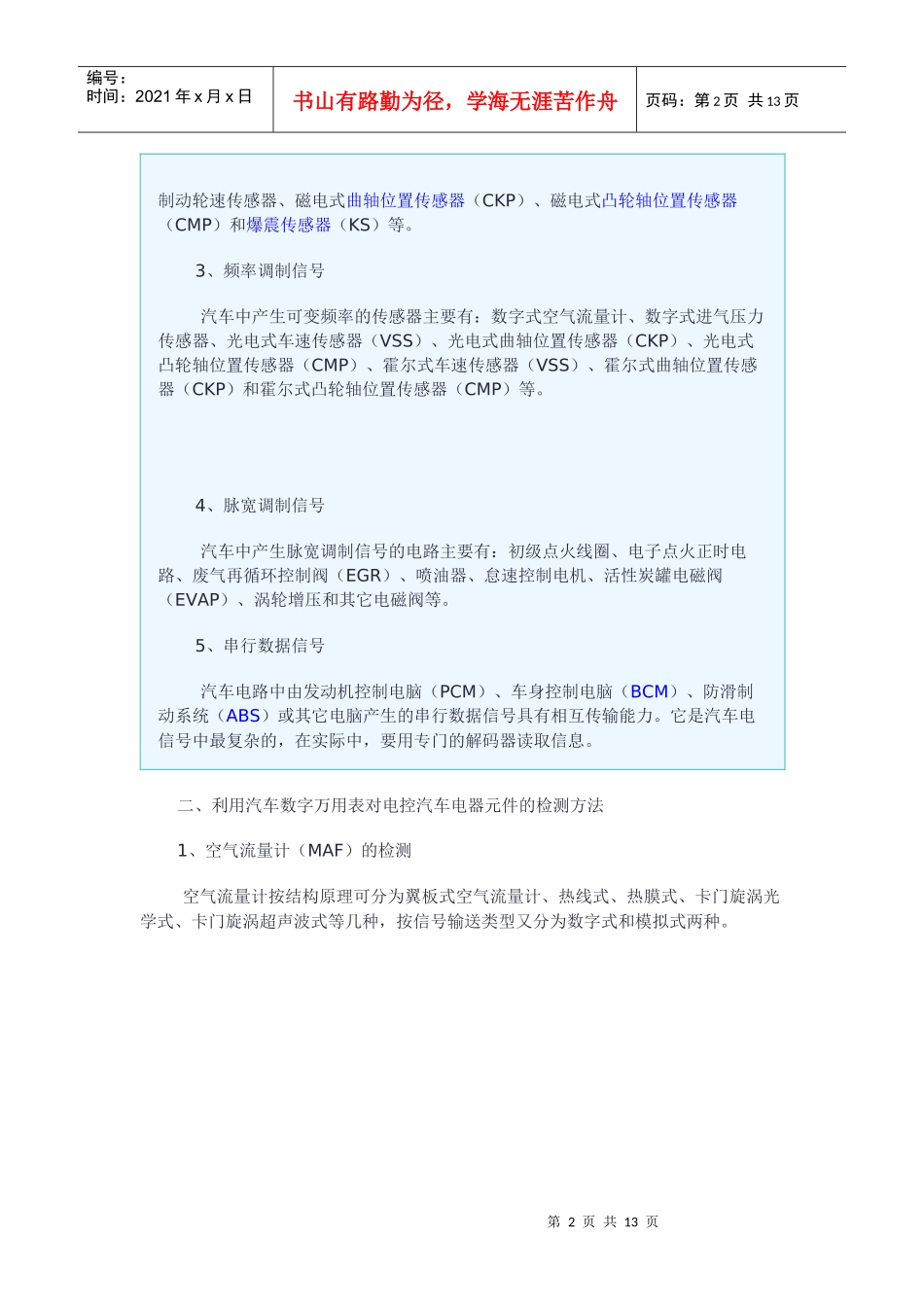

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页汽车数字万用表对电控汽车电器元件的检测与模拟驱动方法08-04-2322:29资讯来源：汽车驾驶与维修陈强明孟刚当汽车电器元件出现故障进行检查时，最重要的是数据测量和故障原因的推理，因为电器元件内部的情况不像机械部件那样能拆开看见，必须利用合理的逻辑步骤检测才能发现问题，而在这个过程中的关键工具就是万用表。一般的万用表只能测试电压、电阻、电流，不适用于现代电控汽车的维修与检测。针对电控汽车的维修特点而开发出的多功能汽车数字万用表，具有很多汽车电器系统的专用测试功能，如频率、占空比、脉冲宽度、温度等。下面介绍多功能数字万用表对电控发动机常见电器元件的检测与驱动方法，以供广大汽车维修工程技术人员参考。上一页1234下一页汽车数字万用表一、汽车电子信号的主要类型电控汽车的传感器、执行器的电信号可以看成控制系统中互相通讯的语言。汽车电子信号主要有直流电压信号、交流电压信号、频率调制信号、脉宽调制信号和串行数据信号等，正是这些电子信号利用各自不同的特点，实现了汽车电子控制系统中各传感器与ECU电脑、ECU电脑与各执行器、ECU电脑与ECU电脑之间的不同通信的目的。1、直流电压信号（DC）汽车中产生直流电压信号的电源装置有蓄电池（12V）和ECU电脑输出给传感器的参考电压（5V）。模拟直流电压信号的传感器有：发动机温度传感器（ECT）、燃油量传感器、进气温度传感器（IAT）、节气门位置传感器（TPS）、节气门开关、废气再循环和位置传感器、翼板式或热线式空气流量计（MAF）和进气压力传感器（MAP）等。2、交流电压信号（AC）汽车中产生交流电压信号装置的传感器主要有：车速传感器（VSS）、防滑5816第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页制动轮速传感器、磁电式曲轴位置传感器（CKP）、磁电式凸轮轴位置传感器（CMP）和爆震传感器（KS）等。3、频率调制信号汽车中产生可变频率的传感器主要有：数字式空气流量计、数字式进气压力传感器、光电式车速传感器（VSS）、光电式曲轴位置传感器（CKP）、光电式凸轮轴位置传感器（CMP）、霍尔式车速传感器（VSS）、霍尔式曲轴位置传感器（CKP）和霍尔式凸轮轴位置传感器（CMP）等。4、脉宽调制信号汽车中产生脉宽调制信号的电路主要有：初级点火线圈、电子点火正时电路、废气再循环控制阀（EGR）、喷油器、怠速控制电机、活性炭罐电磁阀（EVAP）、涡轮增压和其它电磁阀等。5、串行数据信号汽车电路中由发动机控制电脑（PCM）、车身控制电脑（BCM）、防滑制动系统（ABS）或其它电脑产生的串行数据信号具有相互传输能力。它是汽车电信号中最复杂的，在实际中，要用专门的解码器读取信息。二、利用汽车数字万用表对电控汽车电器元件的检测方法1、空气流量计（MAF）的检测空气流量计按结构原理可分为翼板式空气流量计、热线式、热膜式、卡门旋涡光学式、卡门旋涡超声波式等几种，按信号输送类型又分为数字式和模拟式两种。第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页（1）翼板式空气流量计主要有两种:一种是随着空气流量的增加输出的信号电压升高；另一种是随着空气流量的增加输出的信号电压降低，这两种类型都属于模拟电压量输出。翼板式空气流量计是一个三线传感器，其中两条是参考电压的正负端，另一条是滑动电阻活动触点臂，它向电脑提供与翼板转动角度成比例的输出电压信号——急加速时翼板在空气流动的动压作用下，超过正常摆动角度的过程信号，这就为控制电脑提供混合气加浓的控制信号。这是一个非常重要的传感器，因为控制电脑依据这个信号来计算发动机负荷、点火时间、废气再循环控制及发动机怠速控制和其它参数。不良的空气流量计会造成发动机喘振和怠速不良，以及发动机性能和排放问题。有些车型，如丰田车的翼板式空气流量计把燃油泵触点和进气温度传感器做在一起，所以有六个输出端子，它的输出电压随着进气温度的升高而减小。翼板式空气流量计动态测试方法：关闭附属电路设备、...
