模具零件加工工艺卡(参考)VIP免费

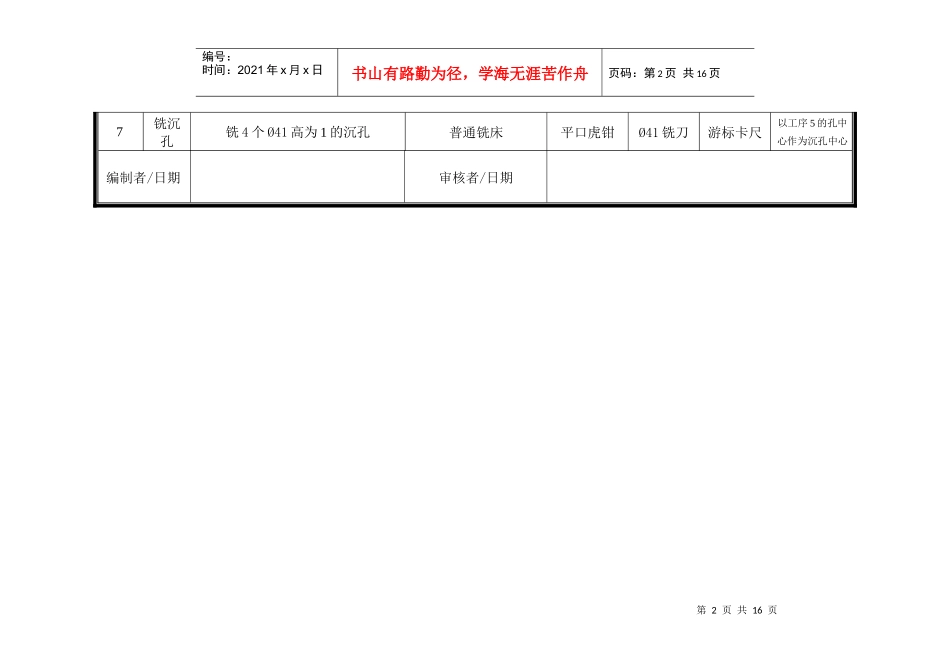

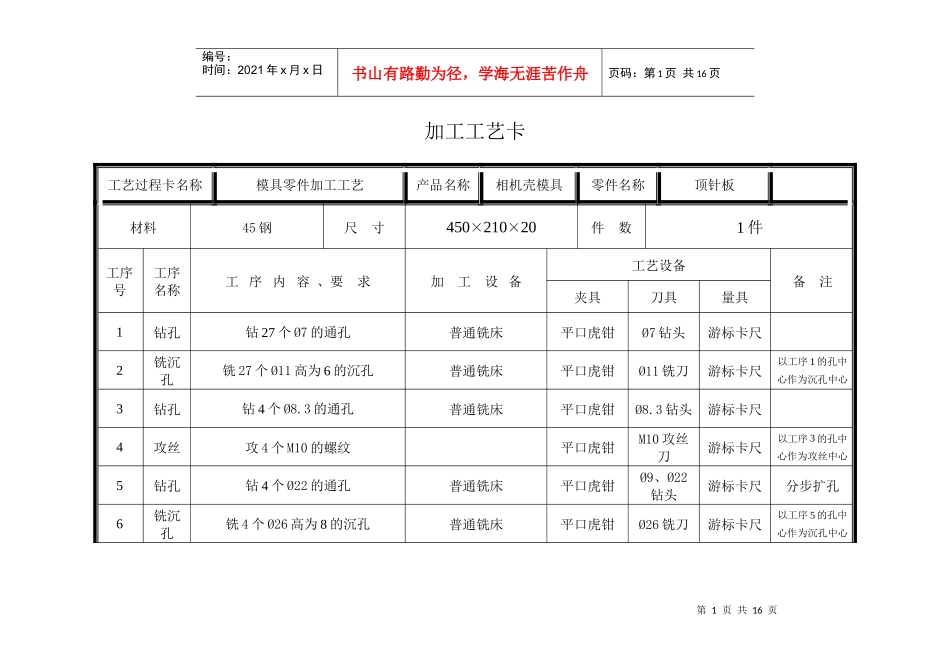

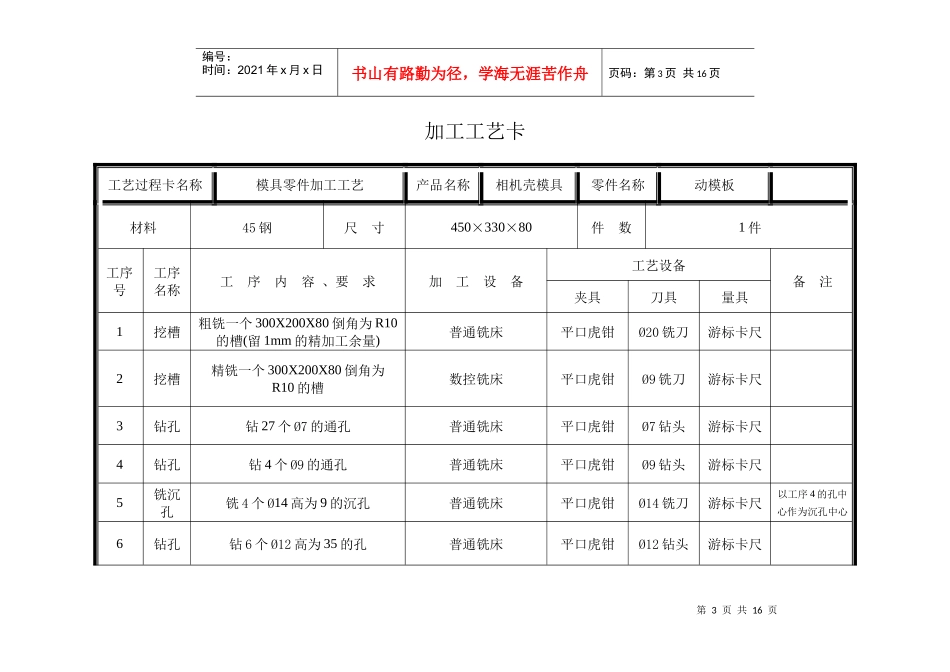

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页加工工艺卡工艺过程卡名称模具零件加工工艺产品名称相机壳模具零件名称顶针板材料45钢尺寸450×210×20件数1件工序号工序名称工序内容、要求加工设备工艺设备备注夹具刀具量具1钻孔钻27个Ø7的通孔普通铣床平口虎钳Ø7钻头游标卡尺2铣沉孔铣27个Ø11高为6的沉孔普通铣床平口虎钳Ø11铣刀游标卡尺以工序1的孔中心作为沉孔中心3钻孔钻4个Ø8.3的通孔普通铣床平口虎钳Ø8.3钻头游标卡尺4攻丝攻4个M10的螺纹平口虎钳M10攻丝刀游标卡尺以工序3的孔中心作为攻丝中心5钻孔钻4个Ø22的通孔普通铣床平口虎钳Ø9、Ø22钻头游标卡尺分步扩孔6铣沉孔铣4个Ø26高为8的沉孔普通铣床平口虎钳Ø26铣刀游标卡尺以工序5的孔中心作为沉孔中心第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页7铣沉孔铣4个Ø41高为1的沉孔普通铣床平口虎钳Ø41铣刀游标卡尺以工序5的孔中心作为沉孔中心编制者/日期审核者/日期第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页加工工艺卡工艺过程卡名称模具零件加工工艺产品名称相机壳模具零件名称动模板材料45钢尺寸450×330×80件数1件工序号工序名称工序内容、要求加工设备工艺设备备注夹具刀具量具1挖槽粗铣一个300X200X80倒角为R10的槽(留1mm的精加工余量)普通铣床平口虎钳Ø20铣刀游标卡尺2挖槽精铣一个300X200X80倒角为R10的槽数控铣床平口虎钳Ø9铣刀游标卡尺3钻孔钻27个Ø7的通孔普通铣床平口虎钳Ø7钻头游标卡尺4钻孔钻4个Ø9的通孔普通铣床平口虎钳Ø9钻头游标卡尺5铣沉孔铣4个Ø14高为9的沉孔普通铣床平口虎钳Ø14铣刀游标卡尺以工序4的孔中心作为沉孔中心6钻孔钻6个Ø12高为35的孔普通铣床平口虎钳Ø12钻头游标卡尺第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页7钻孔钻4个Ø20的通孔普通铣床平口虎钳Ø9、Ø20钻头游标卡尺分步扩孔8铣沉孔铣4个Ø42高为1的沉孔普通铣床平口虎钳Ø42铣刀游标卡尺以工序7的孔中心作为沉孔中心9钻孔钻4个Ø30的通孔普通铣床平口虎钳Ø9、Ø20、Ø30钻头游标卡尺分步扩孔10铣沉孔铣4个Ø36高为8的沉孔普通铣床平口虎钳Ø36铣刀游标卡尺以工序9的孔中心作为沉孔中心11钻孔钻2个Ø17.3高为46的孔普通铣床平口虎钳Ø9、Ø17.3钻头游标卡尺分步扩孔12攻丝攻2个M20的螺纹平口虎钳M20攻丝刀游标卡尺以工序11的孔中心作为攻丝中心13钻孔钻2个Ø8高为85的孔普通铣床平口虎钳Ø8钻头游标卡尺14钻孔钻2个Ø8高为33的孔普通铣床平口虎钳Ø8钻头游标卡尺15挖槽铣二个最大直径16，最小直径为10，高度为2的槽普通铣床平口虎钳Ø3的铣刀游标卡尺编制者/日期05模具3班王大华/2008.3.28审核者/日期第5页共16页第4页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共16页加工工艺卡工艺过程卡名称模具零件加工工艺产品名称相机壳模具零件名称定模板材料45钢尺寸450×330×60件数1件工序号工序名称工序内容、要求加工设备工艺设备备注夹具刀具量具1挖槽粗铣一个300X200X40倒角为R10的槽(留1mm的精加工余量)普通铣床平口虎钳Ø20铣刀游标卡尺2挖槽精铣一个300X200X40倒角为R10的槽数控铣床平口虎钳Ø9铣刀游标卡尺3钻孔钻1个Ø11.8的唧嘴孔普通铣床平口虎钳Ø11.8钻头游标卡尺4铰孔铰Ø12的唧嘴孔铰刀平口虎钳Ø12铰刀游标卡尺以工序3的孔中心作为铰孔中心5钻孔钻6个Ø12高为35的孔普通铣床平口虎钳Ø12钻头游标卡尺6攻丝攻6个M14的螺纹平口虎钳M14攻丝刀游标卡尺以工序5的孔中心作为攻丝中心第6页共16页第5页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共16页7钻孔钻4个Ø9的通孔普通铣床平口虎钳Ø9钻头游标卡尺8铣沉孔铣4个Ø14高为9的沉孔普通铣床平口虎钳Ø14铣刀游标卡尺以工序7的孔中心作为沉孔中心9钻孔钻4个Ø44的通孔普通铣床平口虎钳Ø8、Ø13、Ø25、Ø44钻头游标卡尺分步扩孔10铣沉孔铣4个Ø50高为10沉孔普通铣床平口虎钳Ø50铣刀游...
