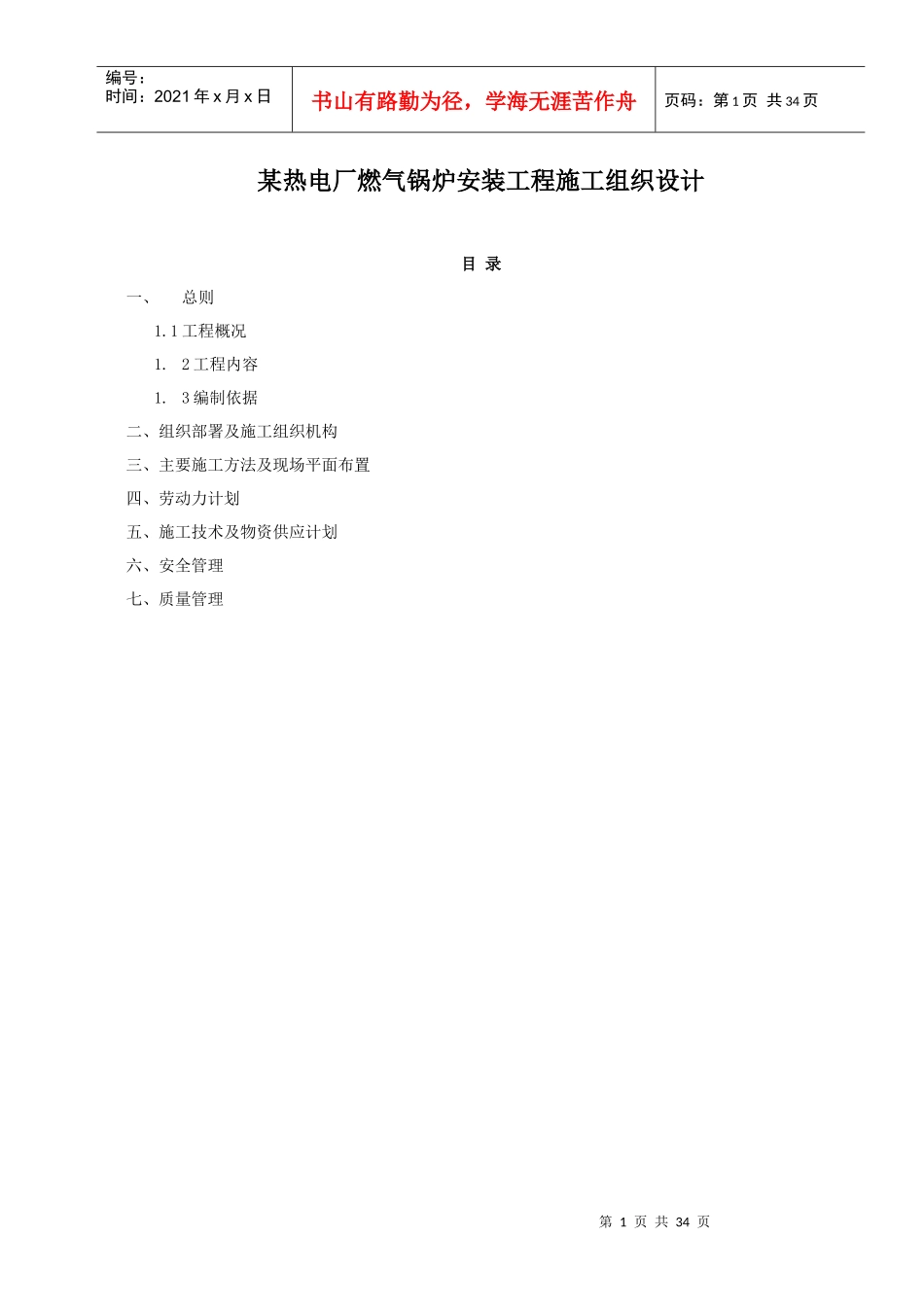

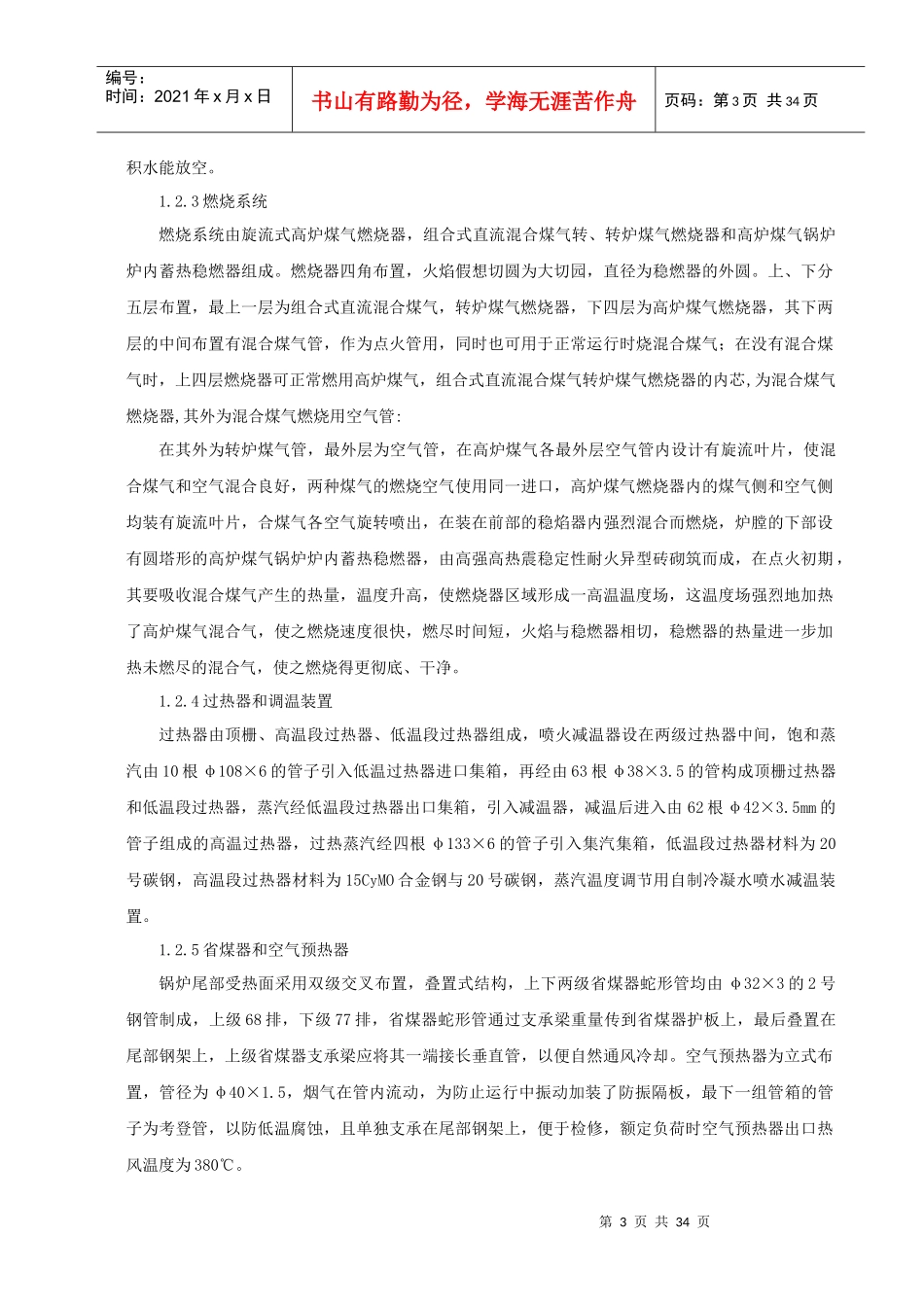

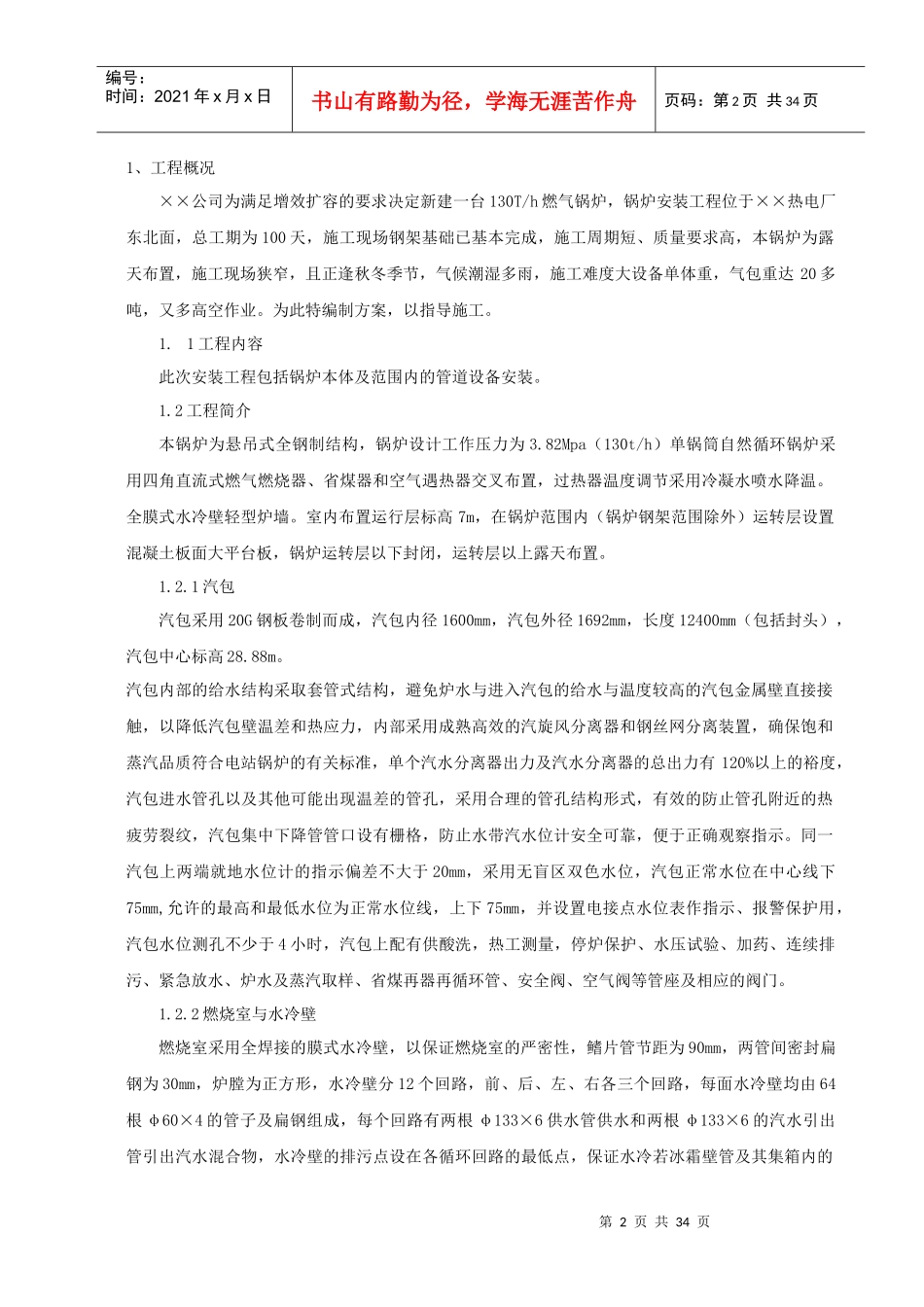

第1页共34页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共34页某热电厂燃气锅炉安装工程施工组织设计目录一、总则1.1工程概况1.2工程内容1.3编制依据二、组织部署及施工组织机构三、主要施工方法及现场平面布置四、劳动力计划五、施工技术及物资供应计划六、安全管理七、质量管理第2页共34页第1页共34页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共34页1、工程概况××公司为满足增效扩容的要求决定新建一台130T/h燃气锅炉,锅炉安装工程位于××热电厂东北面,总工期为100天,施工现场钢架基础已基本完成,施工周期短、质量要求高,本锅炉为露天布置,施工现场狭窄,且正逢秋冬季节,气候潮湿多雨,施工难度大设备单体重,气包重达20多吨,又多高空作业。为此特编制方案,以指导施工。1.1工程内容此次安装工程包括锅炉本体及范围内的管道设备安装。1.2工程简介本锅炉为悬吊式全钢制结构,锅炉设计工作压力为3.82Mpa(130t/h)单锅筒自然循环锅炉采用四角直流式燃气燃烧器、省煤器和空气遇热器交叉布置,过热器温度调节采用冷凝水喷水降温。全膜式水冷壁轻型炉墙。室内布置运行层标高7m,在锅炉范围内(锅炉钢架范围除外)运转层设置混凝土板面大平台板,锅炉运转层以下封闭,运转层以上露天布置。1.2.1汽包汽包采用20G钢板卷制而成,汽包内径1600mm,汽包外径1692mm,长度12400mm(包括封头),汽包中心标高28.88m。汽包内部的给水结构采取套管式结构,避免炉水与进入汽包的给水与温度较高的汽包金属壁直接接触,以降低汽包壁温差和热应力,内部采用成熟高效的汽旋风分离器和钢丝网分离装置,确保饱和蒸汽品质符合电站锅炉的有关标准,单个汽水分离器出力及汽水分离器的总出力有120%以上的裕度,汽包进水管孔以及其他可能出现温差的管孔,采用合理的管孔结构形式,有效的防止管孔附近的热疲劳裂纹,汽包集中下降管管口设有栅格,防止水带汽水位计安全可靠,便于正确观察指示。同一汽包上两端就地水位计的指示偏差不大于20mm,采用无盲区双色水位,汽包正常水位在中心线下75mm,允许的最高和最低水位为正常水位线,上下75mm,并设置电接点水位表作指示、报警保护用,汽包水位测孔不少于4小时,汽包上配有供酸洗,热工测量,停炉保护、水压试验、加药、连续排污、紧急放水、炉水及蒸汽取样、省煤再器再循环管、安全阀、空气阀等管座及相应的阀门。1.2.2燃烧室与水冷壁燃烧室采用全焊接的膜式水冷壁,以保证燃烧室的严密性,鳍片管节距为90mm,两管间密封扁钢为30mm,炉膛为正方形,水冷壁分12个回路,前、后、左、右各三个回路,每面水冷壁均由64根φ60×4的管子及扁钢组成,每个回路有两根φ133×6供水管供水和两根φ133×6的汽水引出管引出汽水混合物,水冷壁的排污点设在各循环回路的最低点,保证水冷若冰霜壁管及其集箱内的第3页共34页第2页共34页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共34页积水能放空。1.2.3燃烧系统燃烧系统由旋流式高炉煤气燃烧器,组合式直流混合煤气转、转炉煤气燃烧器和高炉煤气锅炉炉内蓄热稳燃器组成。燃烧器四角布置,火焰假想切圆为大切园,直径为稳燃器的外圆。上、下分五层布置,最上一层为组合式直流混合煤气,转炉煤气燃烧器,下四层为高炉煤气燃烧器,其下两层的中间布置有混合煤气管,作为点火管用,同时也可用于正常运行时烧混合煤气;在没有混合煤气时,上四层燃烧器可正常燃用高炉煤气,组合式直流混合煤气转炉煤气燃烧器的内芯,为混合煤气燃烧器,其外为混合煤气燃烧用空气管:在其外为转炉煤气管,最外层为空气管,在高炉煤气各最外层空气管内设计有旋流叶片,使混合煤气和空气混合良好,两种煤气的燃烧空气使用同一进口,高炉煤气燃烧器内的煤气侧和空气侧均装有旋流叶片,合煤气各空气旋转喷出,在装在前部的稳焰器内强烈混合而燃烧,炉膛的下部设有圆塔形的高炉煤气锅炉炉内蓄热稳燃器,由高强高热震稳定性耐火异型砖砌筑而成,在点火初期,其要吸收混合煤气产生的热量,温度升高,使燃烧器区域形成一高温温度场,这温度场强烈地加热了高炉煤气混合气,...
