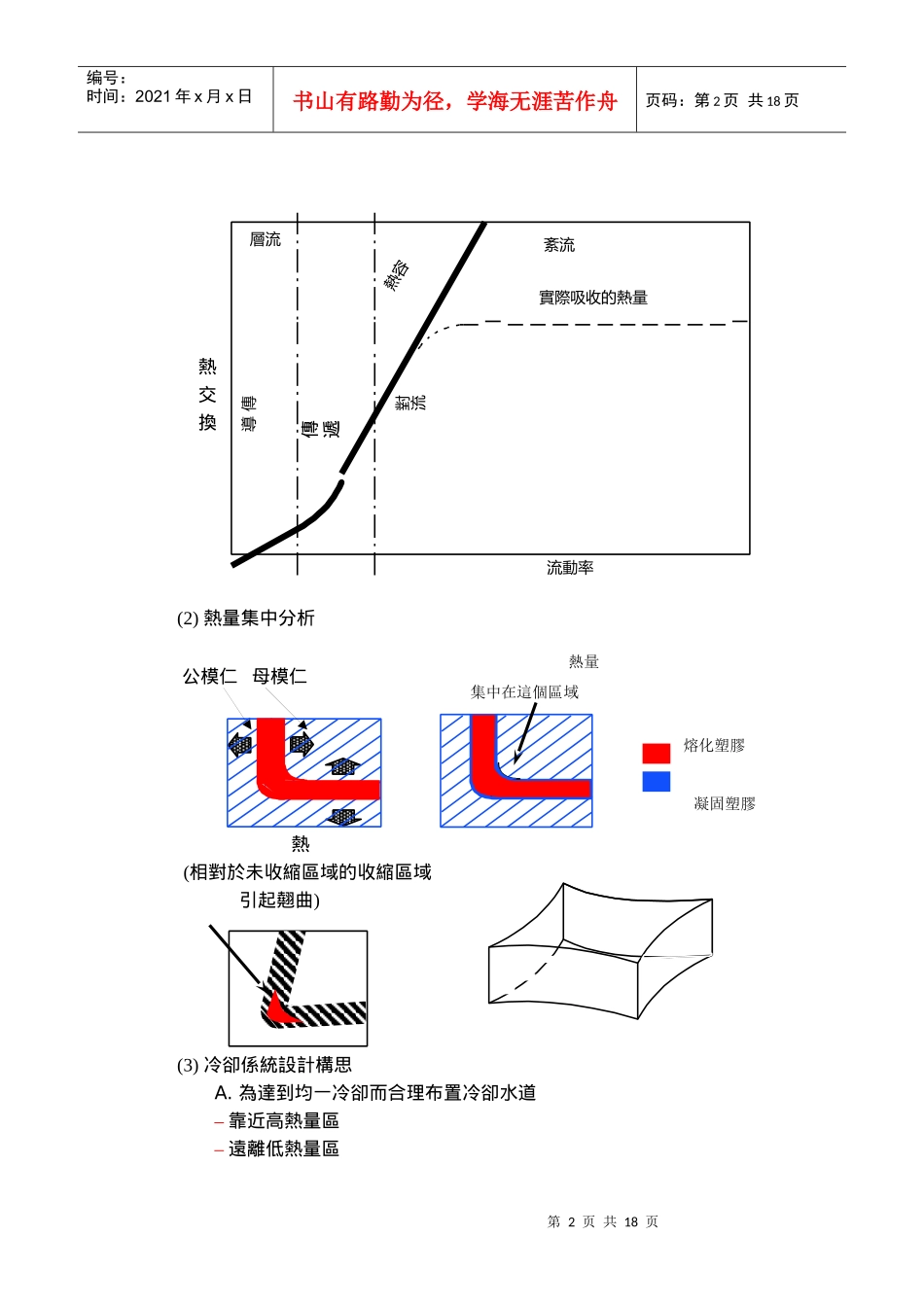

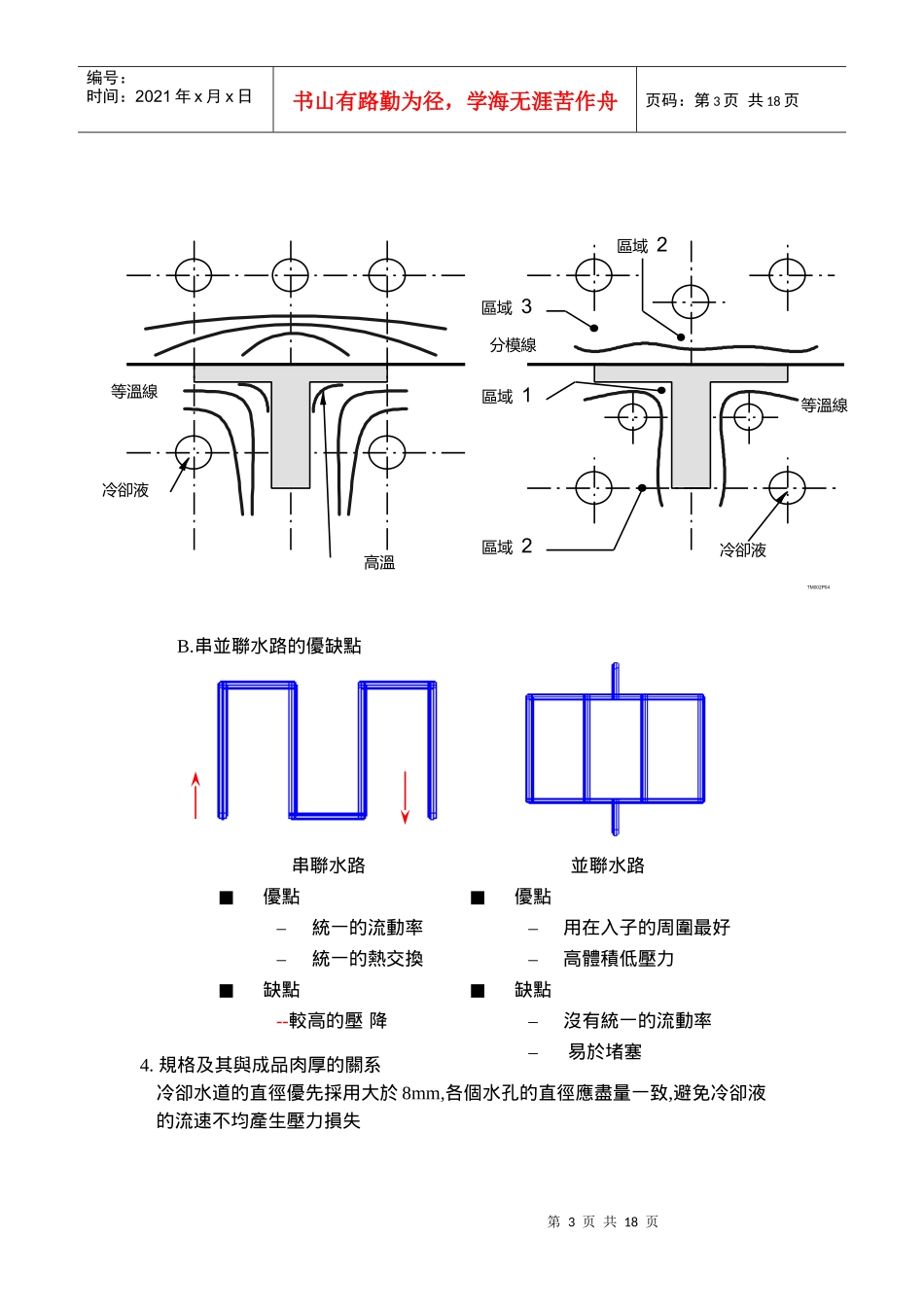

第1页共18页層流的溫度梯度<2300淤紊流的溫度梯度>230063deg.C43deg.C23deg.C20deg.C塑膠/金屬的界面水/金屬的界面冷卻液编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页冷卻系統1.常用水孔快速接頭的規格與形式(超連結到標準件)2.“O”形環的規格,隔板規格及噴水管的規格(超連結到標準件)3.冷卻循環係統的理論分析(1)在注射成型中的熱傳導過程,溫度梯度及熱量散個失過程曲線圖塑膠第2页共18页第1页共18页紊流實際吸收的熱量流動率熱容傳導對流層流熱量集中在這個區域熔化塑膠凝固塑膠编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页熱交換(2)熱量集中分析(3)冷卻係統設計構思A.為達到均一冷卻而合理布置冷卻水道–靠近高熱量區–遠離低熱量區傳遞公模仁母模仁熱(相對於未收縮區域的收縮區域引起翹曲)第3页共18页第2页共18页分模線高溫等溫線冷卻液區域3區域1區域2冷卻液等溫線區域2TM002P04编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页B.串並聯水路的優缺點4.規格及其與成品肉厚的關系冷卻水道的直徑優先採用大於8mm,各個水孔的直徑應盡量一致,避免冷卻液的流速不均產生壓力損失串聯水路優點–統一的流動率–統一的熱交換缺點--較高的壓降並聯水路優點–用在入子的周圍最好–高體積低壓力缺點–沒有統一的流動率–易於堵塞第4页共18页第3页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共18页應保證S1,S2,S3的截面積約相等5.模具中冷卻系統循環要求(1)對於中大型模具,進出水口的溫差很大會影響冷卻效果.從冷卻均勻性考慮,進出口溫差一般控制在5`℃以下;對於精密成型模具,則要控制在2~3℃以下,水孔長度在1.2~1.5mm以下.(2)常用模具材料的導熱係數,比熱及密度(係數越大,則從熔融塑料上吸收熱量越快,冷卻越快第5页共18页第4页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共18页6.水路的排布及冷卻形式(1)採用模板循環水路直接冷卻形式第6页共18页第5页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共18页(2)採用模仁循環水路直接冷卻形式(3)採用模板模仁聯合循環水路冷卻形式第7页共18页第6页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共18页第8页共18页第7页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共18页(4)局部型芯和鑲件的冷卻形式第9页共18页第8页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共18页第10页共18页第9页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共18页第11页共18页第10页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共18页第12页共18页第11页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共18页(5)斜銷中水路的冷卻形式第13页共18页第12页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第13页共18页(6)滑塊中水路的冷卻形式第14页共18页第13页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第14页共18页7.水孔分布的間距值(1)水孔與水孔之間距值平行兩條水孔之距為3D~5D,交錯兩條水孔之距為3mm以上,當水孔長度小於150mm時,最小間距為3mm;當水孔長度大於150mm時,最小間距為5mm(2)水孔以與零件邊緣之間距值第15页共18页第14页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第15页共18页(3)水孔到成品的表面之間距值(4)水孔到頂針,螺釘孔之間距值第16页共18页第15页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第16页共18页8.水路的密封形式(1)”採用O”形環密封圈(2)採用水孔塞或螺塞第17页共18页第16页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第17页共18页(3)利用銅棒的過盈配合9.其他注意事項(1)成型平板形成品的模具,其水路應採用平均分布的直水路進...
