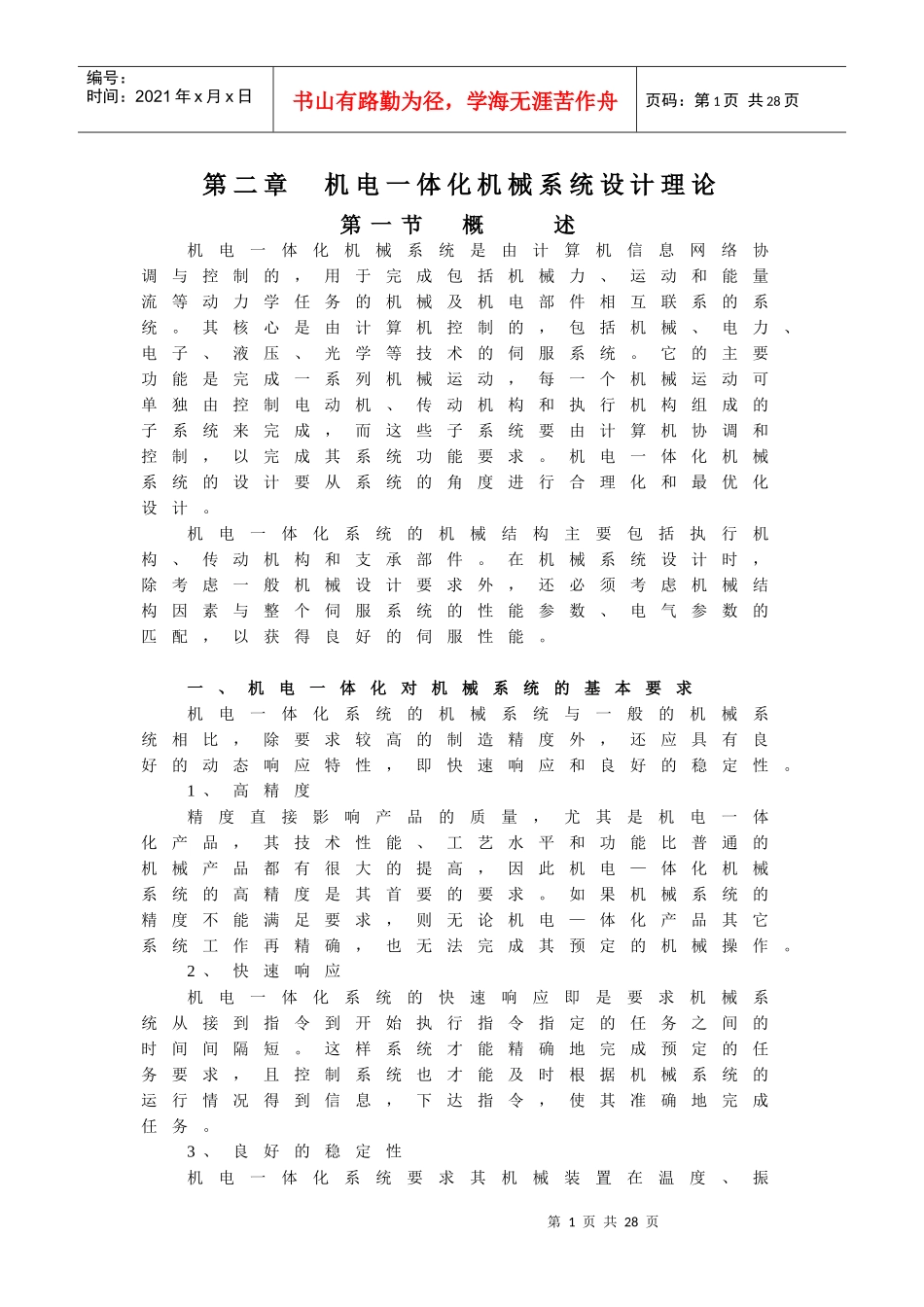

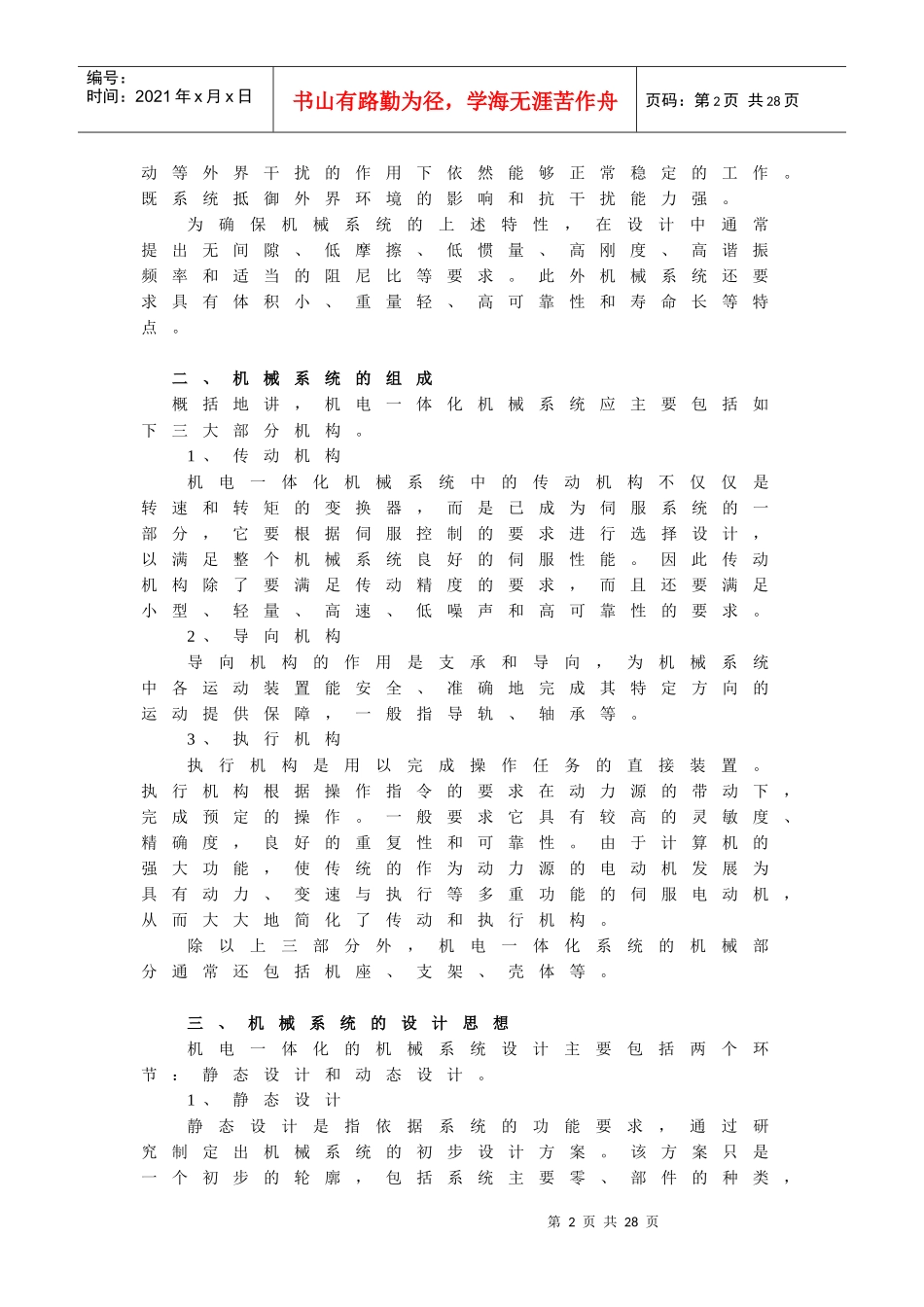

第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共28页第二章机电一体化机械系统设计理论第一节概述机电一体化机械系统是由计算机信息网络协调与控制的，用于完成包括机械力、运动和能量流等动力学任务的机械及机电部件相互联系的系统。其核心是由计算机控制的，包括机械、电力、电子、液压、光学等技术的伺服系统。它的主要功能是完成一系列机械运动，每一个机械运动可单独由控制电动机、传动机构和执行机构组成的子系统来完成，而这些子系统要由计算机协调和控制，以完成其系统功能要求。机电一体化机械系统的设计要从系统的角度进行合理化和最优化设计。机电一体化系统的机械结构主要包括执行机构、传动机构和支承部件。在机械系统设计时，除考虑一般机械设计要求外，还必须考虑机械结构因素与整个伺服系统的性能参数、电气参数的匹配，以获得良好的伺服性能。一、机电一体化对机械系统的基本要求机电一体化系统的机械系统与一般的机械系统相比，除要求较高的制造精度外，还应具有良好的动态响应特性，即快速响应和良好的稳定性。1、高精度精度直接影响产品的质量，尤其是机电一体化产品，其技术性能、工艺水平和功能比普通的机械产品都有很大的提高，因此机电—体化机械系统的高精度是其首要的要求。如果机械系统的精度不能满足要求，则无论机电—体化产品其它系统工作再精确，也无法完成其预定的机械操作。2、快速响应机电一体化系统的快速响应即是要求机械系统从接到指令到开始执行指令指定的任务之间的时间间隔短。这样系统才能精确地完成预定的任务要求，且控制系统也才能及时根据机械系统的运行情况得到信息，下达指令，使其准确地完成任务。3、良好的稳定性机电一体化系统要求其机械装置在温度、振第2页共28页第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共28页动等外界干扰的作用下依然能够正常稳定的工作。既系统抵御外界环境的影响和抗干扰能力强。为确保机械系统的上述特性，在设计中通常提出无间隙、低摩擦、低惯量、高刚度、高谐振频率和适当的阻尼比等要求。此外机械系统还要求具有体积小、重量轻、高可靠性和寿命长等特点。二、机械系统的组成概括地讲，机电一体化机械系统应主要包括如下三大部分机构。1、传动机构机电一体化机械系统中的传动机构不仅仅是转速和转矩的变换器，而是已成为伺服系统的一部分，它要根据伺服控制的要求进行选择设计，以满足整个机械系统良好的伺服性能。因此传动机构除了要满足传动精度的要求，而且还要满足小型、轻量、高速、低噪声和高可靠性的要求。2、导向机构导向机构的作用是支承和导向，为机械系统中各运动装置能安全、准确地完成其特定方向的运动提供保障，一般指导轨、轴承等。3、执行机构执行机构是用以完成操作任务的直接装置。执行机构根据操作指令的要求在动力源的带动下，完成预定的操作。一般要求它具有较高的灵敏度、精确度，良好的重复性和可靠性。由于计算机的强大功能，使传统的作为动力源的电动机发展为具有动力、变速与执行等多重功能的伺服电动机，从而大大地简化了传动和执行机构。除以上三部分外，机电一体化系统的机械部分通常还包括机座、支架、壳体等。三、机械系统的设计思想机电一体化的机械系统设计主要包括两个环节：静态设计和动态设计。1、静态设计静态设计是指依据系统的功能要求，通过研究制定出机械系统的初步设计方案。该方案只是一个初步的轮廓，包括系统主要零、部件的种类，第3页共28页第2页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共28页各部件之间的联接方式，系统的控制方式，所需能源方式等。有了初步设计方案后，开始着手按技术要求设计系统的各组成部件的结构、运动关系及参数；零件的材料、结构、制造精度确定；执行元件（如电机）的参数、功率及过载能力的验算；相关元、部件的选择；系统的阻尼配置等。以上称为稳态设计。稳态设计保证了系统的静态特性要求。2、动态设计动态设计是研究系统在频率域的特性，是借助静态设计的系统结构，通过建立系统组成各环节的数学模型和推导...
