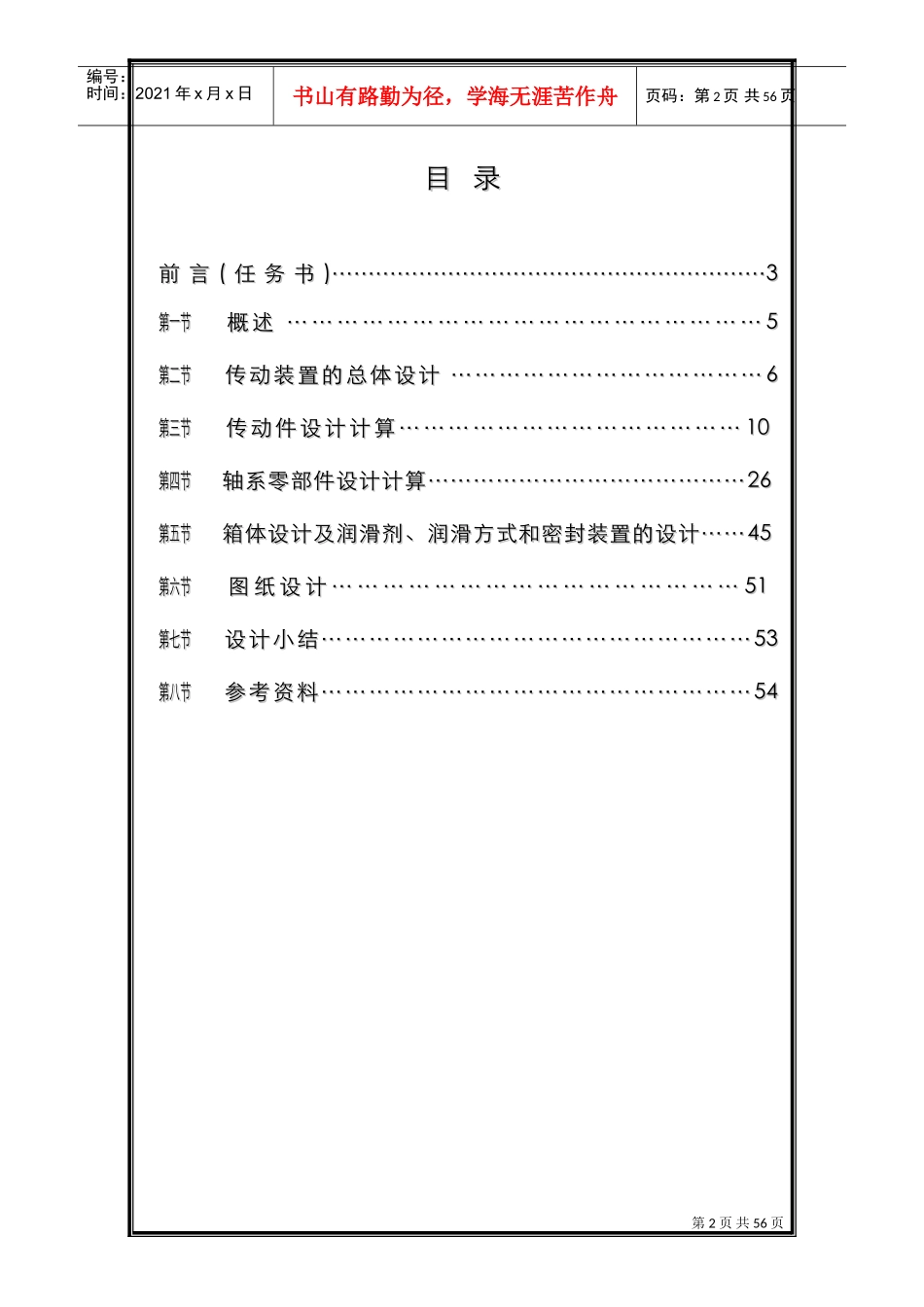

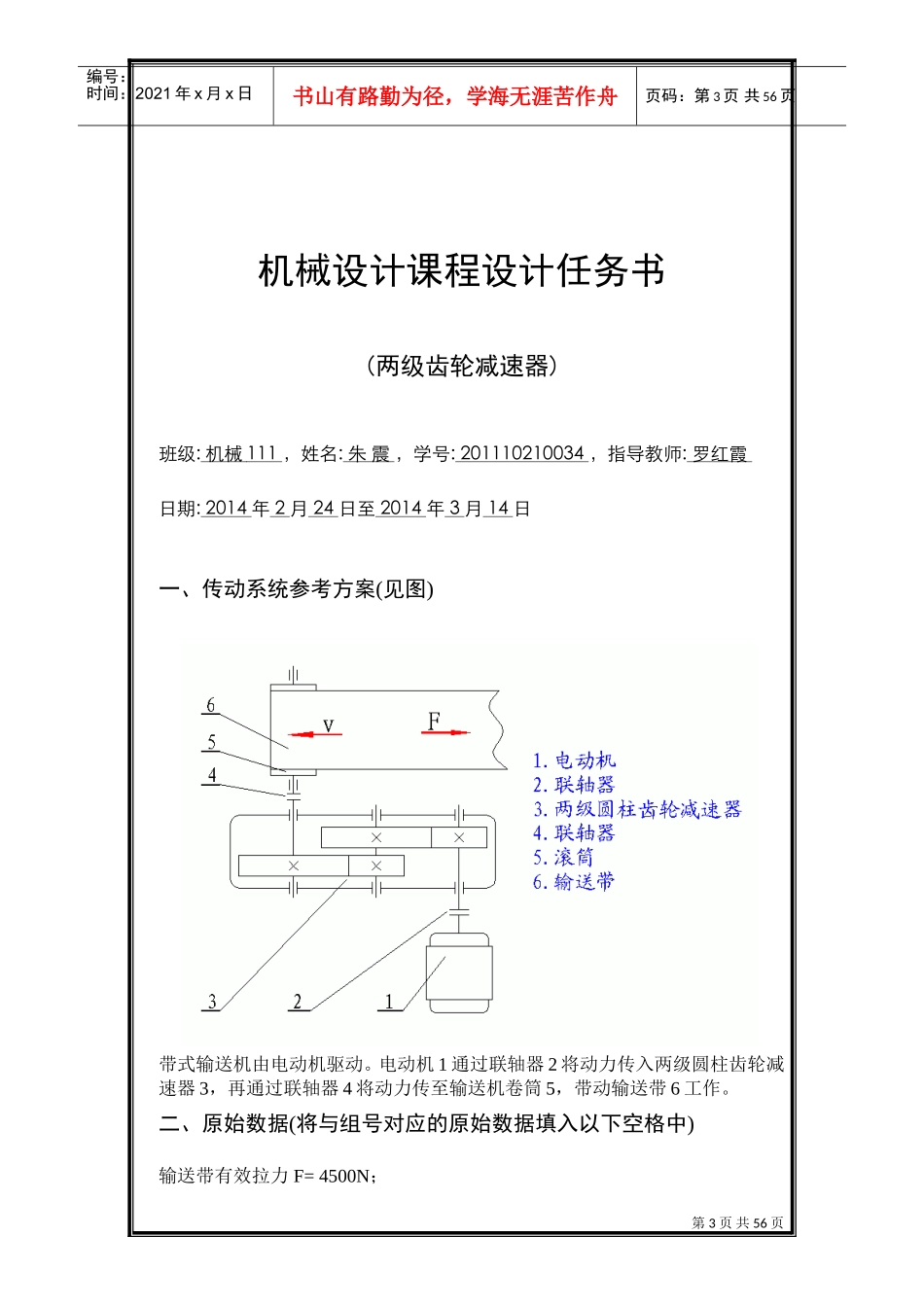

第1页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共56页上海海事大学机械设计课程设计机械设计课程设计(二级圆柱齿轮减速器)计算说明书计算说明书姓名：朱震学院：物流工程学院专业：机械电子工程(港口机械)101学号：201110210034组别：第6组指导老师：指导老师：罗红霞罗红霞设计时间：设计时间：2014.2.24-2014.3.142014.2.24-2014.3.14第2页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共56页目录目录前言前言((任务书任务书)……………………………………………………3)……………………………………………………3第一节第一节概述…………………………………………………概述…………………………………………………55第二节第二节传动装置的总体设计…………………………………传动装置的总体设计…………………………………66第三节第三节传动件设计计算……………………………………传动件设计计算……………………………………1010第四节第四节轴系零部件设计计算……………………………………轴系零部件设计计算……………………………………2626第五节第五节箱体设计及润滑剂、润滑方式和密封装置的设计……箱体设计及润滑剂、润滑方式和密封装置的设计……4545第六节第六节图纸设计…………………………………………图纸设计…………………………………………5151第七节第七节设计小结………………………………………………设计小结………………………………………………5353第八节第八节参考资料………………………………………………参考资料………………………………………………5454第3页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共56页机械设计课程设计任务书(两级齿轮减速器)班级:机械111，姓名:朱震，学号:201110210034，指导教师:罗红霞日期:2014年2月24日至2014年3月14日一、传动系统参考方案(见图)带式输送机由电动机驱动。电动机1通过联轴器2将动力传入两级圆柱齿轮减速器3，再通过联轴器4将动力传至输送机卷筒5，带动输送带6工作。二、原始数据(将与组号对应的原始数据填入以下空格中)输送带有效拉力F=4500N；第4页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共56页输送带工作速度v=0.8m/s(允许误差±5%)；输送机滚筒直径d=350mm；减速器设计寿命为10年。三、工作条件两班制，常温下连续工作；空载起动，工作载荷平稳；三相交流电源，电压为380/220伏。四、设计任务每位学生应完成以下任务：1.设计计算说明书包括封面、目录、章节内容(可参考讲义)、小节、参考文献等基本内容，其中章节内容必须写出各计算项目、步骤、公式和计算数据，并将主要计算结果整理成表格。设计计算说明书的页数一般不少于20页。2.总装配图画出两级齿轮减速器总装配图，必须含标题栏、明细表、技术要求和主要配合尺寸及外形尺寸等。3.轴类零件画出输入轴和中间轴的零件工作图各一张，标出详细尺寸、公差、粗糙度，含标题栏、技术要求等。4.齿轮画出低速轴齿轮的零件工作图，要求同上。以上任务均要求在计算机上完成。设计计算说明书为Word文档，图纸设计采用AutoCAD。五、提交资料1.1~4项任务所完成的电子版资料；2.计算说明书打印稿(A4纸打印，将任务书放在目录之后、正文之前)；3.总装配图和零件图打印输出(A4纸打印，附在计算说明书最后)。第5页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共56页机械设计课程设计(二级圆柱齿轮减速器)计算说明书第一节概述一、设计题目与内容1.设计题目带式运输机的传动装置。2.设计内容⑴传动装置的总体设计①拟定传动方案；②选择电动机；③确定总传动比及分配各级传动比；④计算传动装置的运动和动力参数。⑵传动件和轴系零部件的设计计算包括：带传动、齿轮传动以及轴的设计计算，键、轴承、联轴器的选择计算等。⑶减速器装配图设计⑷齿轮、轴的零件图设计二、设计过程1.准备工作明确设计任务和要求；集中指导；减速器拆装实验。2.传动装置的总体设计根据设计要求，拟定传动总...
