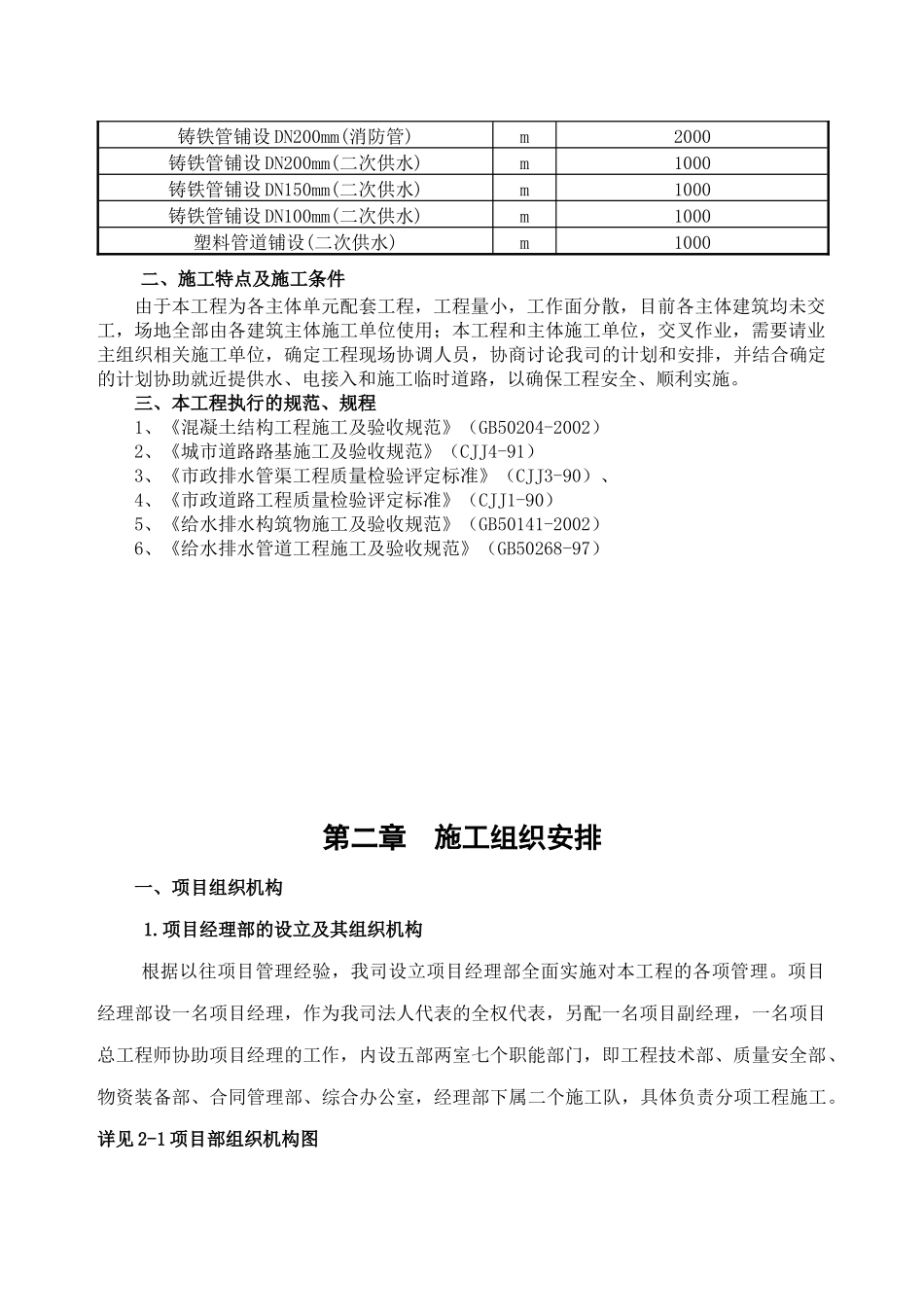

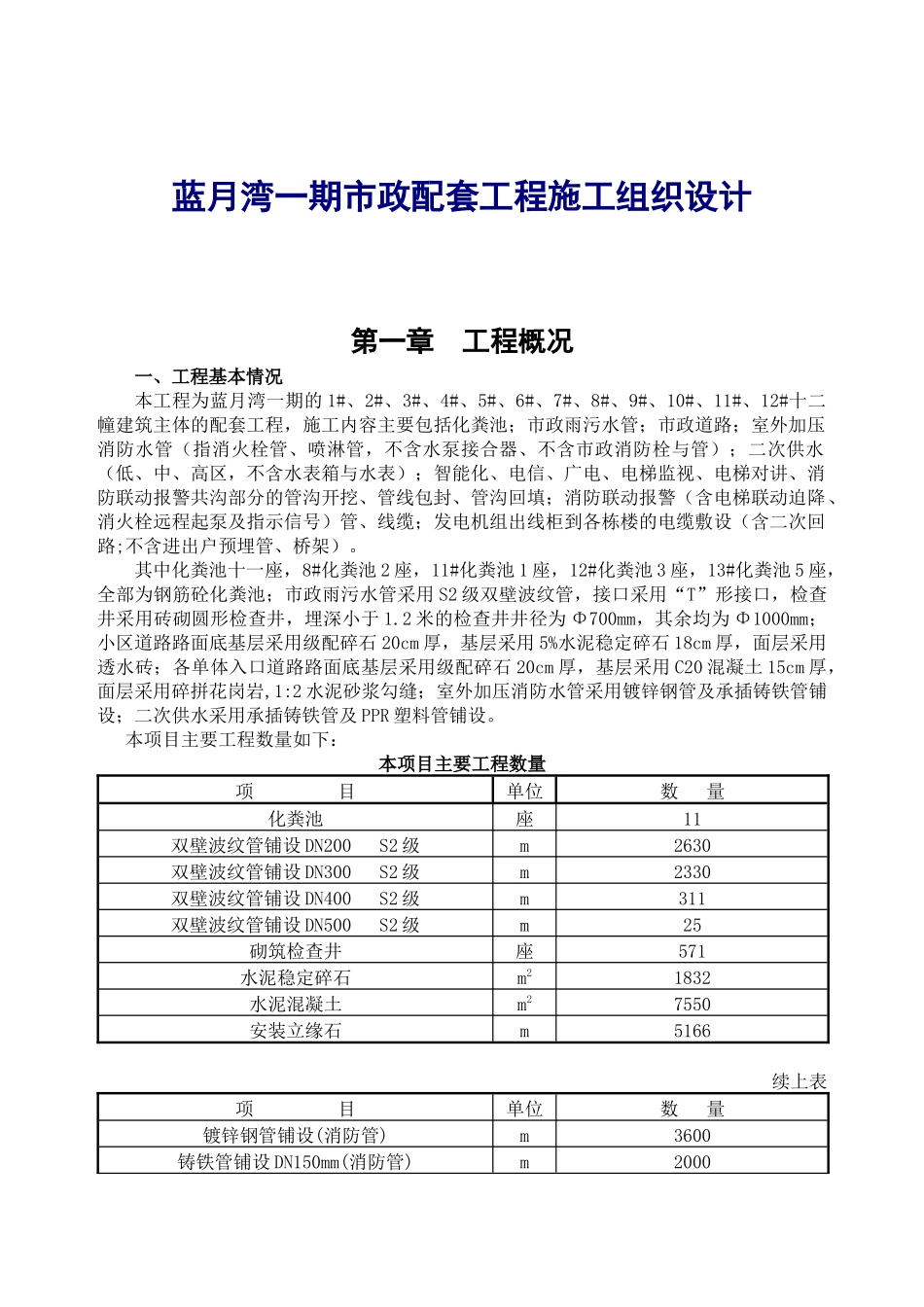

蓝月湾一期市政配套工程施工组织设计第一章工程概况一、工程基本情况本工程为蓝月湾一期的1#、2#、3#、4#、5#、6#、7#、8#、9#、10#、11#、12#十二幢建筑主体的配套工程，施工内容主要包括化粪池；市政雨污水管；市政道路；室外加压消防水管（指消火栓管、喷淋管，不含水泵接合器、不含市政消防栓与管）；二次供水（低、中、高区，不含水表箱与水表）；智能化、电信、广电、电梯监视、电梯对讲、消防联动报警共沟部分的管沟开挖、管线包封、管沟回填；消防联动报警（含电梯联动迫降、消火栓远程起泵及指示信号）管、线缆；发电机组出线柜到各栋楼的电缆敷设（含二次回路;不含进出户预埋管、桥架）。其中化粪池十一座，8#化粪池2座，11#化粪池1座，12#化粪池3座，13#化粪池5座，全部为钢筋砼化粪池；市政雨污水管采用S2级双壁波纹管，接口采用“T”形接口，检查井采用砖砌圆形检查井，埋深小于1.2米的检查井井径为Φ700mm，其余均为Φ1000mm；小区道路路面底基层采用级配碎石20cm厚，基层采用5%水泥稳定碎石18cm厚，面层采用透水砖；各单体入口道路路面底基层采用级配碎石20cm厚，基层采用C20混凝土15cm厚，面层采用碎拼花岗岩,1:2水泥砂浆勾缝；室外加压消防水管采用镀锌钢管及承插铸铁管铺设；二次供水采用承插铸铁管及PPR塑料管铺设。本项目主要工程数量如下：本项目主要工程数量项目单位数量化粪池座11双壁波纹管铺设DN200S2级m2630双壁波纹管铺设DN300S2级m2330双壁波纹管铺设DN400S2级m311双壁波纹管铺设DN500S2级m25砌筑检查井座571水泥稳定碎石m21832水泥混凝土m27550安装立缘石m5166续上表项目单位数量镀锌钢管铺设(消防管)m3600铸铁管铺设DN150mm(消防管)m2000铸铁管铺设DN200mm(消防管)m2000铸铁管铺设DN200mm(二次供水)m1000铸铁管铺设DN150mm(二次供水)m1000铸铁管铺设DN100mm(二次供水)m1000塑料管道铺设(二次供水)m1000二、施工特点及施工条件由于本工程为各主体单元配套工程，工程量小，工作面分散，目前各主体建筑均未交工，场地全部由各建筑主体施工单位使用；本工程和主体施工单位，交叉作业，需要请业主组织相关施工单位，确定工程现场协调人员，协商讨论我司的计划和安排，并结合确定的计划协助就近提供水、电接入和施工临时道路，以确保工程安全、顺利实施。三、本工程执行的规范、规程1、《混凝土结构工程施工及验收规范》（GB50204-2002）2、《城市道路路基施工及验收规范》（CJJ4-91）3、《市政排水管渠工程质量检验评定标准》（CJJ3-90）、4、《市政道路工程质量检验评定标准》（CJJ1-90）5、《给水排水构筑物施工及验收规范》（GB50141-2002）6、《给水排水管道工程施工及验收规范》（GB50268-97）第二章施工组织安排一、项目组织机构1.项目经理部的设立及其组织机构根据以往项目管理经验，我司设立项目经理部全面实施对本工程的各项管理。项目经理部设一名项目经理，作为我司法人代表的全权代表，另配一名项目副经理，一名项目总工程师协助项目经理的工作，内设五部两室七个职能部门，即工程技术部、质量安全部、物资装备部、合同管理部、综合办公室，经理部下属二个施工队，具体负责分项工程施工。详见2-1项目部组织机构图为做到靠前指挥，充分发挥本项目部指挥、协调、监控、服务的职能，该项目部就近设在施工现场。2.施工安排1）总工期根据现场施工条件积极组织机械设备、人员进场。进场后修建临时工程，满足工程开工必须的条件。按业主要求，在2007年8月15日完成全部施工任务并移交。全标段施工进度计划详见表13-1总体施工进度计划表。2）队伍安排及施工任务划分在项目部的直辖下，拟安排二个施工队伍进行施工，其中一个土建施工队、一个水电专业分包队。队伍安排及任务分配情况详见表2-2队伍安排、任务分配情况表表2-2队伍安排、任务分配情况表序号队伍名称任务1土建施工队化粪池；雨污管线；道路工程2水电专业分包队室外加压消防水管；二次供水；智能化、电信、广电、电梯监视、电梯对讲、消防联动报警共沟部分的管沟开挖、管线包封、管沟回填；消防联动报警管、线缆；发电机组出线柜到各栋楼的电缆敷设。表2-1项目部组织机构图3）工程测量和中心...
