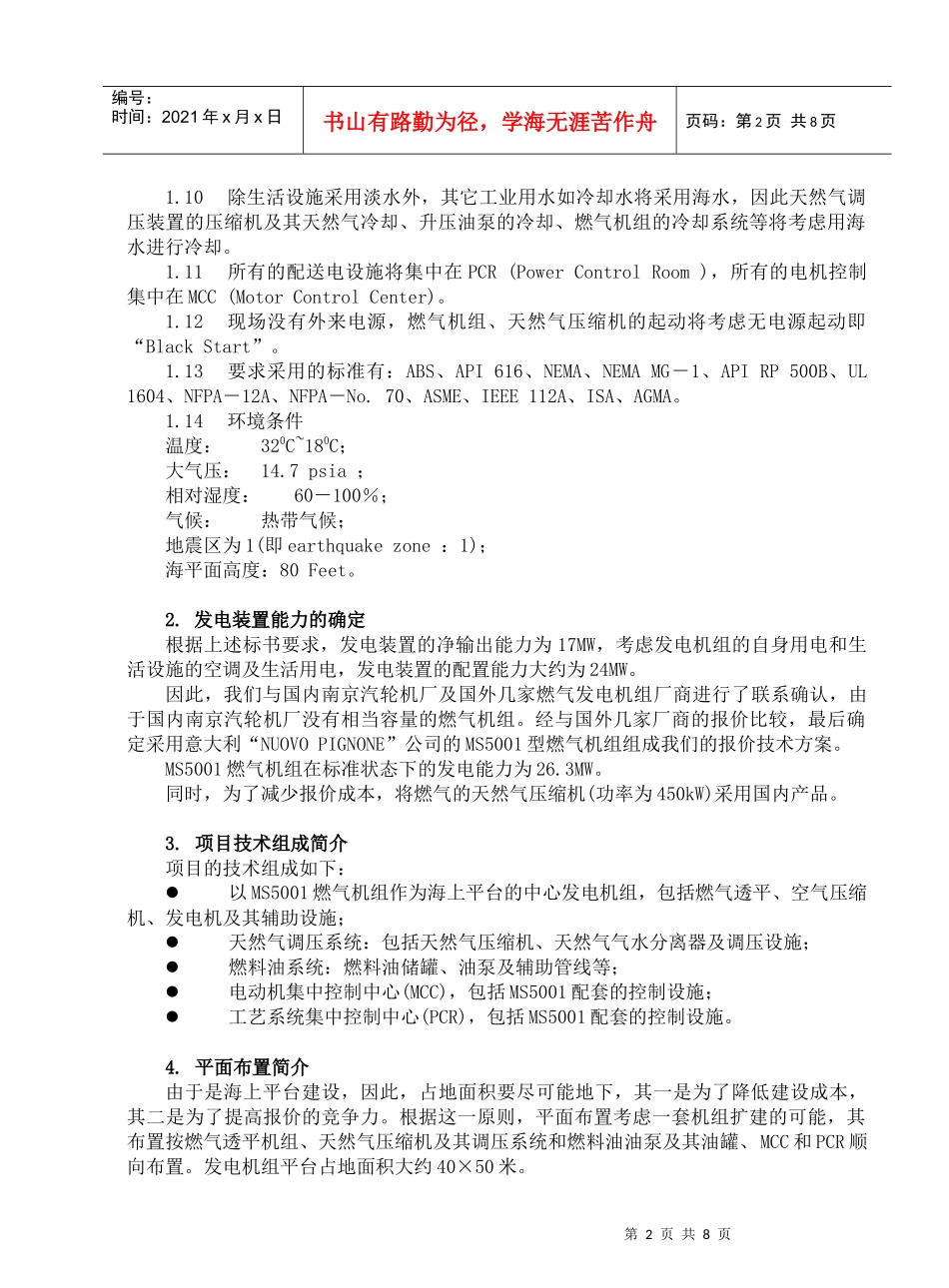

燃气机组应用于海上平台的项目简介-全国化工热工设计技术中心_第2页
2/8
燃气机组应用于海上平台的项目简介-全国化工热工设计技术中心_第3页
3/8
燃气机组应用于海上平台的项目简介冯永寿(中国成达工程公司)从海岸上直接向海上的作业点提供电力,在短距离内是完全可以满足的。但是,在远离海岸线进行海上作业,需要较大的电力供应时,如何合理地提供电力需求?这就是目前我们工程公司面临的问题。因为,海洋占地球的面积达75%左右,海上资源远远大于陆地资源。目前,中国的“西气东送”主要是受海上开采技术经济的制约而不得已制定的。随着科学技术的发展,自然资源的开发将从陆地逐渐转移到海上。因此,需要我们考虑这个现实问题。我有幸参加了某个海上作业点需要较大的电力需求的报价项目,经技术经济比较,采用燃气透平机组作为海上平台的发电机组。下面,简单介绍该项目的情况。1.项目的基本要求1.1该燃气(油)轮机发电机组将安装于海上平台。海上平台有两个,一个是燃气机组发电站平台;另一个是生活设施平台。在两个平台之间将预留一空间,该空间能满足扩建同样能力的燃气发电机组。1.2要求装置净输出为17MW(发电站的输出计量表由业主提供),应考虑自身用电如燃气加压装置、油泵、水泵及生活设施的空调设备用电等。1.3单机容量应小于26.5MW,热耗应小于12132。1.4要求该装置可用一台机组或两台机组,可提供新机组或旧机组(但要求是没有使用的即zero-hourofoperation)。要求有运行业绩的系列机组。1.5燃气轮机为单轴、系列产品、简单循环、双燃料轮机,(Turbineshallbesingleshaft,modularindustrial,simplecycle,dualfuelnaturalgasordistillate(diesel)firedturbines),应配置无电源起动“BlackStart”装置。进口空气及尾气排放系统(应包括消音器、管道、烟道等)、消防系统(CO2)、冷却系统及相关的自动控制(监控)系统等。1.6当燃气供应不足时,机组在不能中断的情况下自动切换到燃油状态继续运行。1.7发电机输出要求:13.8kV/60Hz/3phase。1.8天然气调压系统(GCU):天然气接点(海上平台边)的压力:50~90psig,温度:1900F;应考虑天然气的过滤、气水分离(标书“Scrubber”)、冷却等,以及天然气压缩机(应具备无电源起动“BlackStart”的能力),必要的安全设施和调压设施。该天然气调压系统(GCU)的能力应能满足电站扩建后的需要,即以后电站扩建后,该系统将不扩建。1.9燃油升压系统:燃油为柴油,应考虑两天的燃油储量设备,升压油泵等。第2页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共8页1.10除生活设施采用淡水外,其它工业用水如冷却水将采用海水,因此天然气调压装置的压缩机及其天然气冷却、升压油泵的冷却、燃气机组的冷却系统等将考虑用海水进行冷却。1.11所有的配送电设施将集中在PCR(PowerControlRoom),所有的电机控制集中在MCC(MotorControlCenter)。1.12现场没有外来电源,燃气机组、天然气压缩机的起动将考虑无电源起动即“BlackStart”。1.13要求采用的标准有:ABS、API616、NEMA、NEMAMG-1、APIRP500B、UL1604、NFPA-12A、NFPA-No.70、ASME、IEEE112A、ISA、AGMA。1.14环境条件温度:320C~180C;大气压:14.7psia;相对湿度:60-100%;气候:热带气候;地震区为1(即earthquakezone:1);海平面高度:80Feet。2.发电装置能力的确定根据上述标书要求,发电装置的净输出能力为17MW,考虑发电机组的自身用电和生活设施的空调及生活用电,发电装置的配置能力大约为24MW。因此,我们与国内南京汽轮机厂及国外几家燃气发电机组厂商进行了联系确认,由于国内南京汽轮机厂没有相当容量的燃气机组。经与国外几家厂商的报价比较,最后确定采用意大利“NUOVOPIGNONE”公司的MS5001型燃气机组组成我们的报价技术方案。MS5001燃气机组在标准状态下的发电能力为26.3MW。同时,为了减少报价成本,将燃气的天然气压缩机(功率为450kW)采用国内产品。3.项目技术组成简介项目的技术组成如下:以MS5001燃气机组作为海上平台的中心发电机组,包括燃气透平、空气压缩机、发电机及其辅助设施;天然气调压系统:包括天然气压缩机、天然气气水分离器及调压设施;燃料油系统:燃料油储罐、油泵及辅助管线等;电动机集中控制中心(MCC),包括MS5001配套的控制设施;工艺系统集中控...
