油浸变压器是发电厂和变电站的主要电力设备之一VIP免费

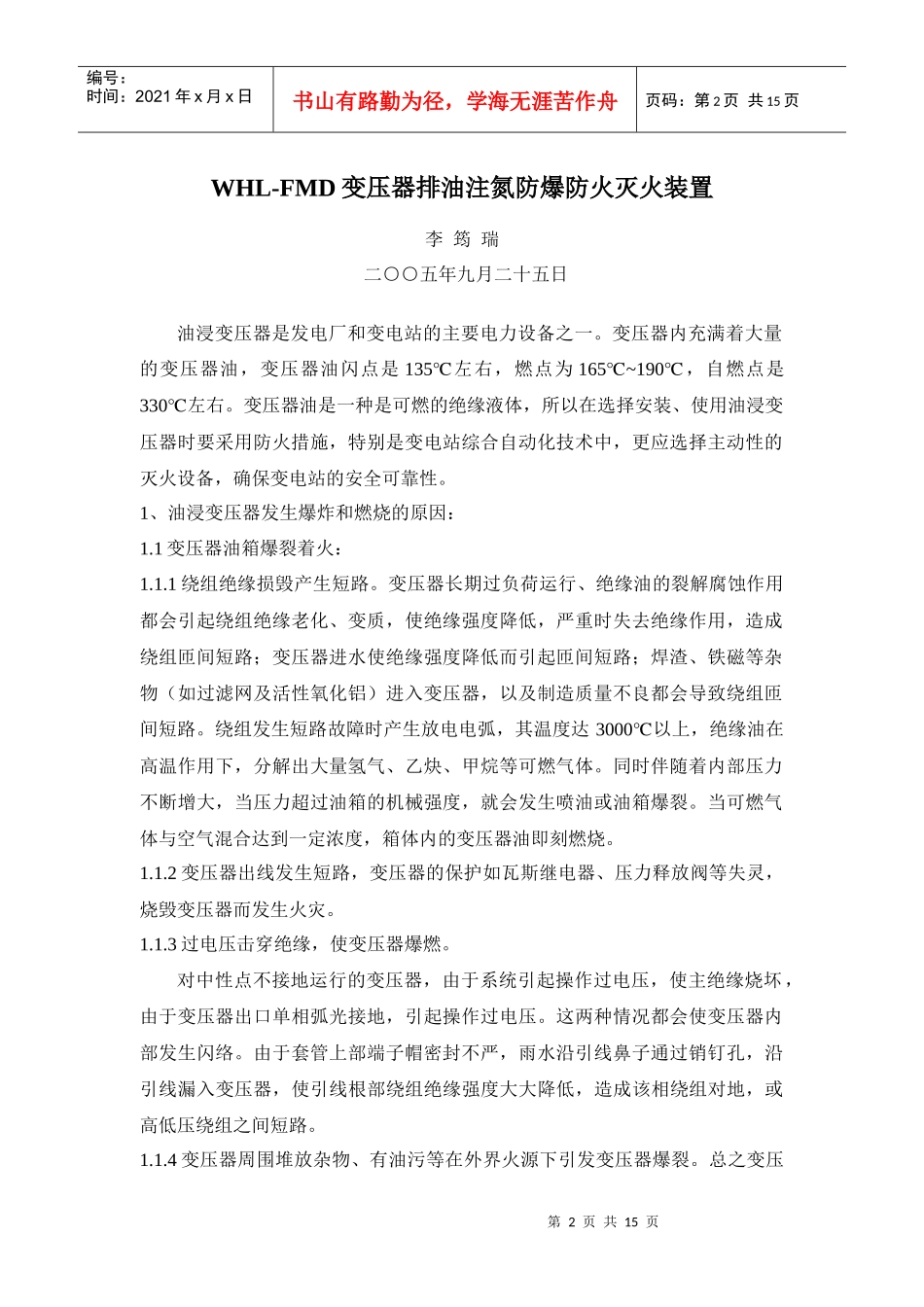

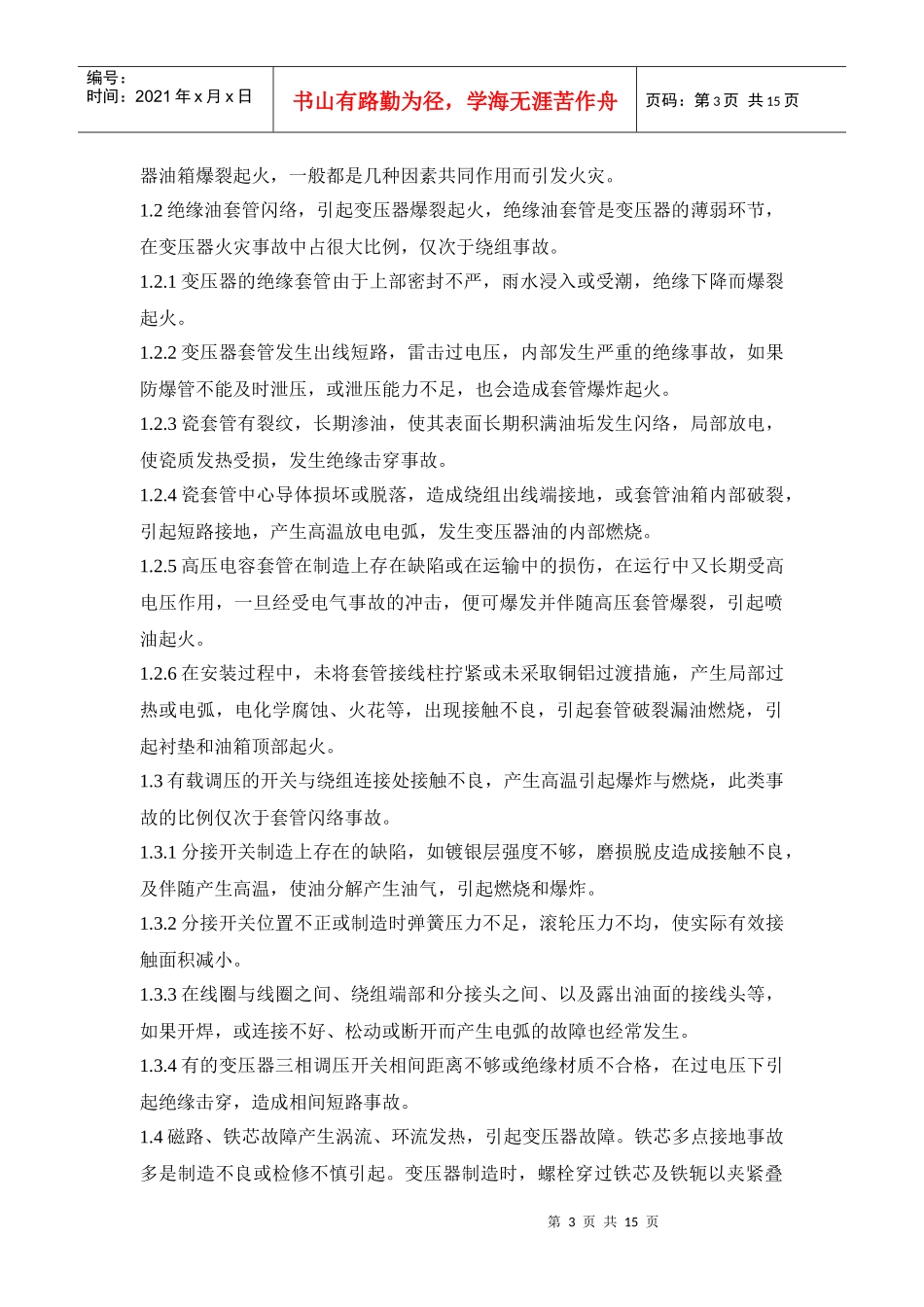

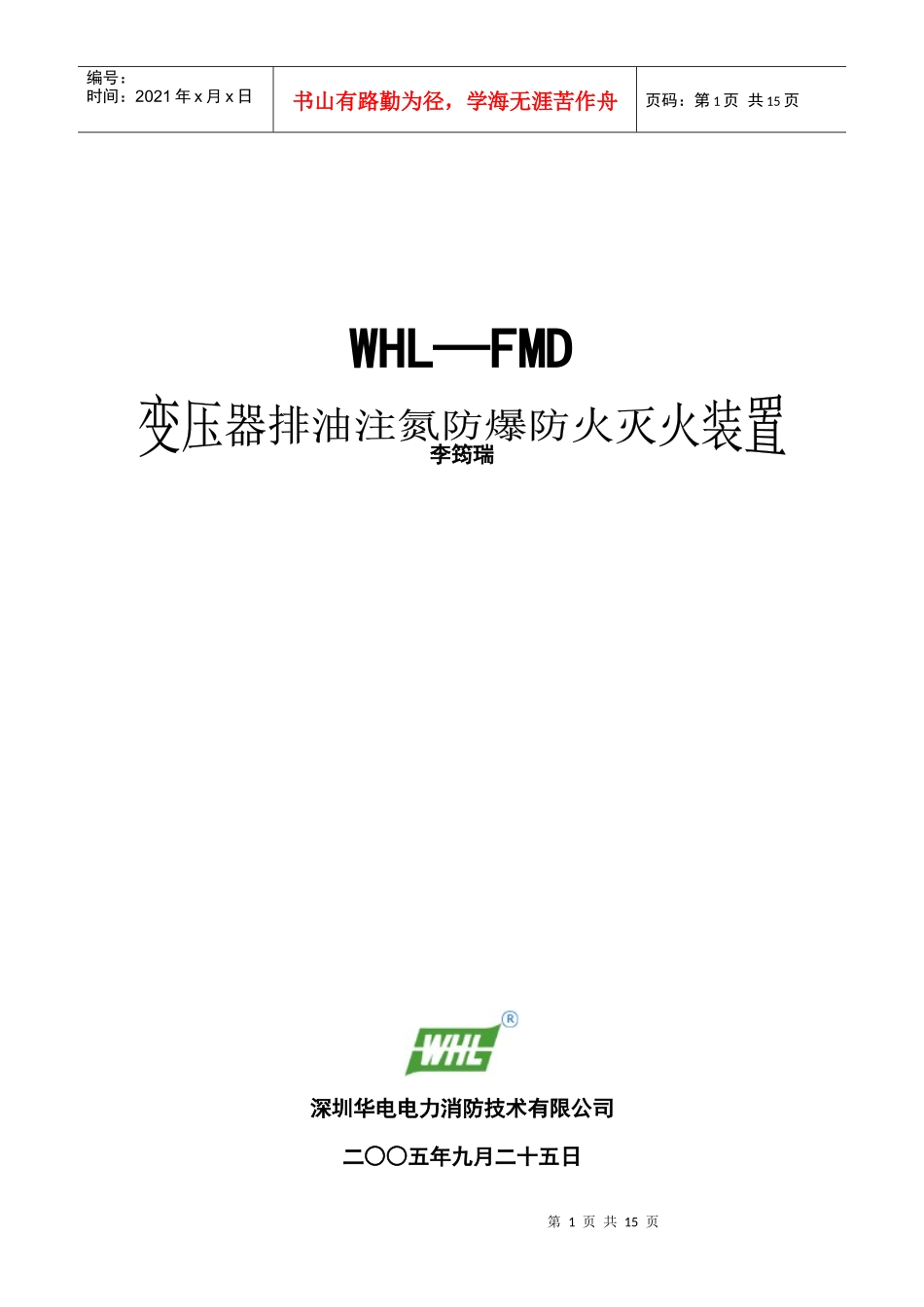

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页WHL—FMD李筠瑞深圳华电电力消防技术有限公司二○○五年九月二十五日第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页WHL-FMD变压器排油注氮防爆防火灭火装置李筠瑞二○○五年九月二十五日油浸变压器是发电厂和变电站的主要电力设备之一。变压器内充满着大量的变压器油，变压器油闪点是135℃左右，燃点为165~190℃℃，自燃点是330℃左右。变压器油是一种是可燃的绝缘液体，所以在选择安装、使用油浸变压器时要采用防火措施，特别是变电站综合自动化技术中，更应选择主动性的灭火设备，确保变电站的安全可靠性。1、油浸变压器发生爆炸和燃烧的原因：1.1变压器油箱爆裂着火：1.1.1绕组绝缘损毁产生短路。变压器长期过负荷运行、绝缘油的裂解腐蚀作用都会引起绕组绝缘老化、变质，使绝缘强度降低，严重时失去绝缘作用，造成绕组匝间短路；变压器进水使绝缘强度降低而引起匝间短路；焊渣、铁磁等杂物（如过滤网及活性氧化铝）进入变压器，以及制造质量不良都会导致绕组匝间短路。绕组发生短路故障时产生放电电弧，其温度达3000℃以上，绝缘油在高温作用下，分解出大量氢气、乙炔、甲烷等可燃气体。同时伴随着内部压力不断增大，当压力超过油箱的机械强度，就会发生喷油或油箱爆裂。当可燃气体与空气混合达到一定浓度，箱体内的变压器油即刻燃烧。1.1.2变压器出线发生短路，变压器的保护如瓦斯继电器、压力释放阀等失灵，烧毁变压器而发生火灾。1.1.3过电压击穿绝缘，使变压器爆燃。对中性点不接地运行的变压器，由于系统引起操作过电压，使主绝缘烧坏，由于变压器出口单相弧光接地，引起操作过电压。这两种情况都会使变压器内部发生闪络。由于套管上部端子帽密封不严，雨水沿引线鼻子通过销钉孔，沿引线漏入变压器，使引线根部绕组绝缘强度大大降低，造成该相绕组对地，或高低压绕组之间短路。1.1.4变压器周围堆放杂物、有油污等在外界火源下引发变压器爆裂。总之变压第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页器油箱爆裂起火，一般都是几种因素共同作用而引发火灾。1.2绝缘油套管闪络，引起变压器爆裂起火，绝缘油套管是变压器的薄弱环节，在变压器火灾事故中占很大比例，仅次于绕组事故。1.2.1变压器的绝缘套管由于上部密封不严，雨水浸入或受潮，绝缘下降而爆裂起火。1.2.2变压器套管发生出线短路，雷击过电压，内部发生严重的绝缘事故，如果防爆管不能及时泄压，或泄压能力不足，也会造成套管爆炸起火。1.2.3瓷套管有裂纹，长期渗油，使其表面长期积满油垢发生闪络，局部放电，使瓷质发热受损，发生绝缘击穿事故。1.2.4瓷套管中心导体损坏或脱落，造成绕组出线端接地，或套管油箱内部破裂，引起短路接地，产生高温放电电弧，发生变压器油的内部燃烧。1.2.5高压电容套管在制造上存在缺陷或在运输中的损伤，在运行中又长期受高电压作用，一旦经受电气事故的冲击，便可爆发并伴随高压套管爆裂，引起喷油起火。1.2.6在安装过程中，未将套管接线柱拧紧或未采取铜铝过渡措施，产生局部过热或电弧，电化学腐蚀、火花等，出现接触不良，引起套管破裂漏油燃烧，引起衬垫和油箱顶部起火。1.3有载调压的开关与绕组连接处接触不良，产生高温引起爆炸与燃烧，此类事故的比例仅次于套管闪络事故。1.3.1分接开关制造上存在的缺陷，如镀银层强度不够，磨损脱皮造成接触不良，及伴随产生高温，使油分解产生油气，引起燃烧和爆炸。1.3.2分接开关位置不正或制造时弹簧压力不足，滚轮压力不均，使实际有效接触面积减小。1.3.3在线圈与线圈之间、绕组端部和分接头之间、以及露出油面的接线头等，如果开焊，或连接不好、松动或断开而产生电弧的故障也经常发生。1.3.4有的变压器三相调压开关相间距离不够或绝缘材质不合格，在过电压下引起绝缘击穿，造成相间短路事故。1.4磁路、铁芯故障产生涡流、环流发热，引起变压器故障。铁芯多点接地事故多是制造不良或检修不慎引起。变压器制造时，螺栓穿过铁芯及铁轭以...
