某河渠道倒虹吸工程施工组织设计VIP免费

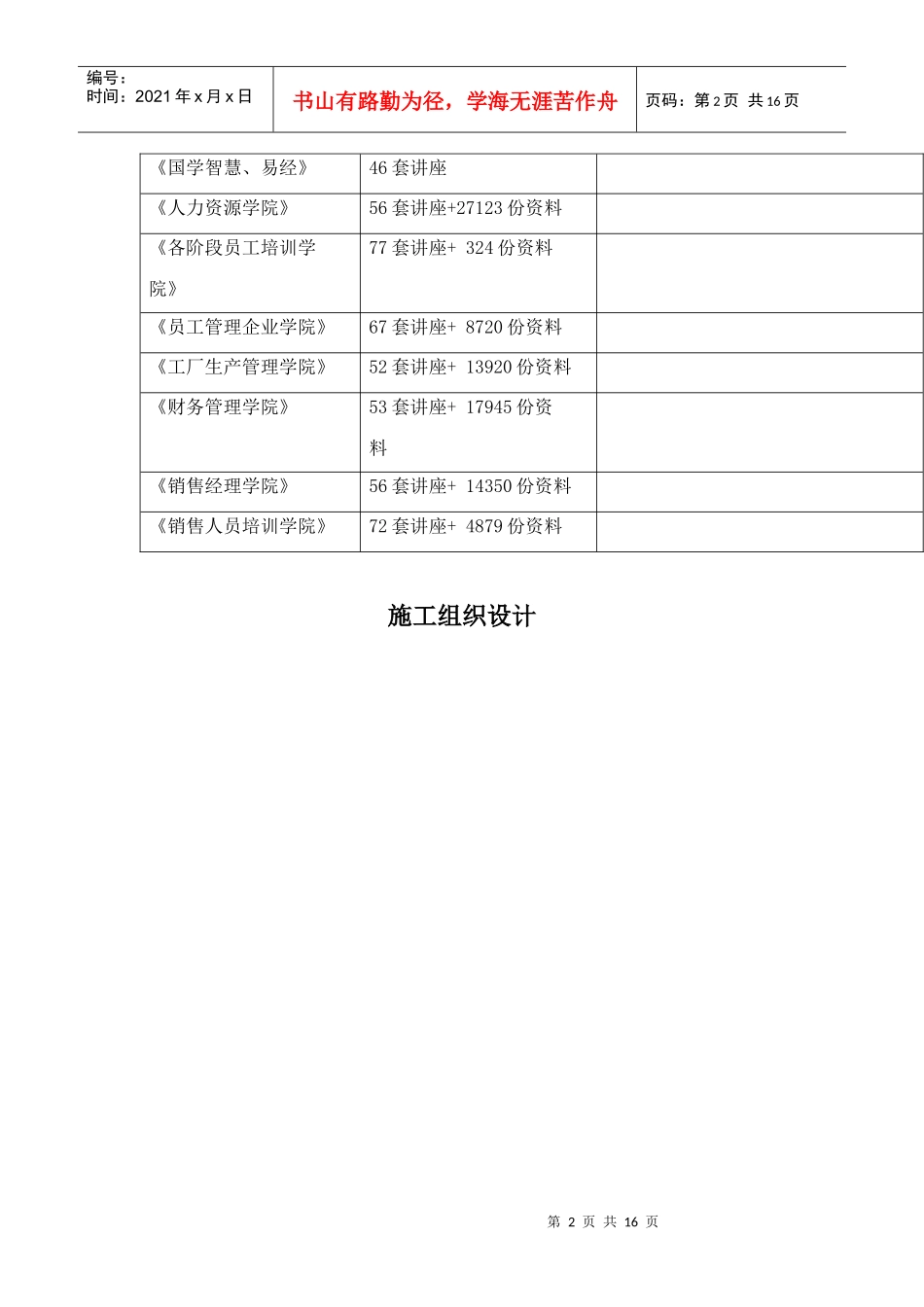

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页更多企业学院：《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+324份资料《员工管理企业学院》67套讲座+8720份资料《工厂生产管理学院》52套讲座+13920份资料《财务管理学院》53套讲座+17945份资料《销售经理学院》56套讲座+14350份资料《销售人员培训学院》72套讲座+4879份资料施工组织设计第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页一、工程概况某河渠道倒虹吸工程位于河南省辉县市赵固乡大沙窝村东北约1km，南距辉县～焦作公路约5km。倒虹吸进口渐变段起点桩号为总干渠Ⅳ93+928.8，出口渐变段终点桩号为总干渠Ⅳ94+379.8，建筑物总长451m，其中管身水平投影长320m。倒虹吸设计流量260m3/s，加大流量310m3/s，管身横向为4孔箱形钢筋砼结构，单孔孔径为6.5m×6.6m（宽×高）。某河渠道倒虹吸由进口渐变段、进口检修闸、管身段、出口控制闸和出口渐变段组成。本标段跨某河、孙村和刘店干河三个工程地质段。桩号HZ93+280～HZ94+450为粘、砂、砾多层结构段，渠底板主要位于黄土状壤土、砂壤土中，局部位于卵石层中；渠坡土岩性主要为砂壤土夹细砂、黄土状土和卵石夹中细砂，卵石和中、细砂层一般呈松散状。地下水位位于渠底板附近，局部高于渠底板，地下水具动态变化特征，该段地下水位受降雨和地表径流影响变化较大。桩号HZ94+450～HZ97+950为粘砂多层结构，渠底板主要位于黄土状重粉质壤土中，局部位于卵石层中；渠坡土岩性主要为黄土状土、粉细砂和中砂，呈互层状或透镜体状分布。地下水位一般位于渠底板以下3～5m，由于地下水具动态变化特征，水位变化受降雨影响较大。第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页桩号HZ97+950～101+230为粘砾多层结构段，渠底板主要位于黄土状壤土、粉质壤土中，局部位于卵石透镜体中；渠坡土主要为黄土状重粉质壤土、重粉质壤土夹卵石薄层或透镜体。地下水低于渠底板2～7m，一般不存在施工排水问题，地下水具动态变化特征，水位变化受降雨影响较大。场区地下水主要为第四系松散层孔隙水，部分渠段具承压性，主要赋存于砂、卵石层中，含水层单层厚度一般4～9m，局部厚度大于15m，渗透系数一般K=1.54×10-2～9.97×10-2cm/s，属强透水性，富水性好；部分渠段粉质壤土中赋存地下水，渗透系数一般K=7.92×10-6～8.5×10-5cm/s，属微～弱透水，富水性差。勘察期间地下水位埋深一般为4～19m，地下水具动态变化特征。地下水主要接受大气降水入渗及侧向迳流补给，主要以人工开采及侧向迳流排泄。某河渠道倒虹吸施工营地场区附近民井深度一般25～40m，井水位埋深10m左右。地下水化学类型为HCO3-Ca-Mg型，对混凝土无腐蚀性。各营区附近地下水均可作为施工和生活饮用水水源。本工程土方填筑部位主要是管身段和各部位混凝土后背回填，回填料包括土方和卵石，回填总工程量59万m3，回填用土料和卵石来自开挖可利用料。二、施工准备开工前应该做好充分的施工准备。（一）技术准备1、熟悉、审查施工图纸和有关的资料，了解设计图纸的内容。2、做好图纸自审、会审和现场签证工作。3、掌握施工现场的自然条件和技术经济条件。4、对建设单位交付的测量网点进行复测和验收。在施工现场引入自己的高程和坐标基准点。5、编制施工图预算和施工预算。6、编制单位工程施工组织设计或施工方案及分部分项工程施工方案，组织各级技术交底。7、编制项目质量计划和关键工序作业指导书。8、及时计算制定好劳动力、机械设备、钢模、架料等周转材料及各种机具进场计划，由公司统一调配逐一落实到位。9、组织安装施工人员做好岗前培训，使施工人员熟悉设计要求，规范规定、验收标准。10、对项目所需...
