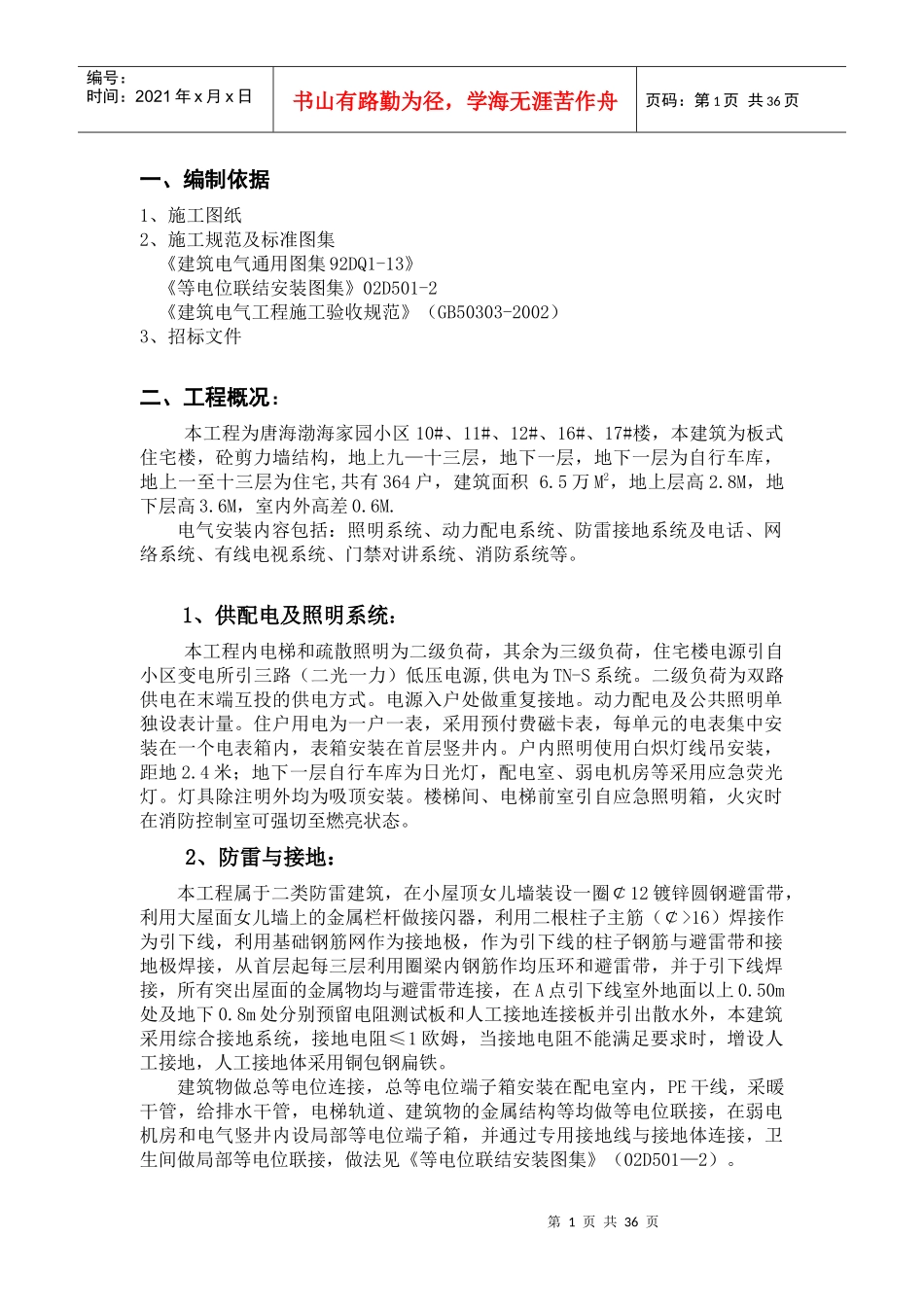

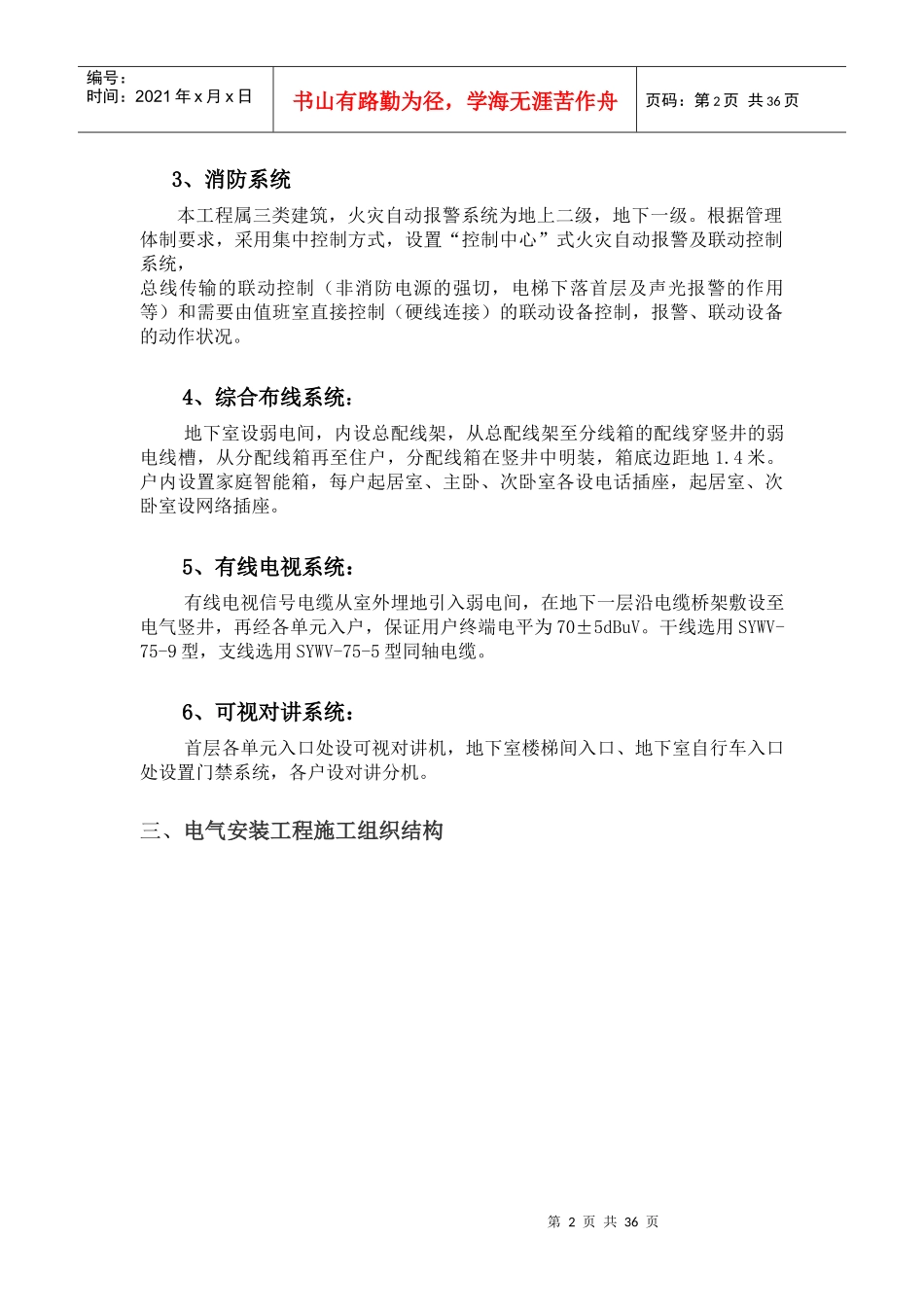

第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共36页一、编制依据1、施工图纸2、施工规范及标准图集《建筑电气通用图集92DQ1-13》《等电位联结安装图集》02D501-2《建筑电气工程施工验收规范》（GB50303-2002）3、招标文件二、工程概况：本工程为唐海渤海家园小区10#、11#、12#、16#、17#楼，本建筑为板式住宅楼，砼剪力墙结构，地上九—十三层，地下一层，地下一层为自行车库，地上一至十三层为住宅,共有364户，建筑面积6.5万M2，地上层高2.8M，地下层高3.6M，室内外高差0.6M.电气安装内容包括：照明系统、动力配电系统、防雷接地系统及电话、网络系统、有线电视系统、门禁对讲系统、消防系统等。1、供配电及照明系统：本工程内电梯和疏散照明为二级负荷，其余为三级负荷，住宅楼电源引自小区变电所引三路（二光一力）低压电源,供电为TN-S系统。二级负荷为双路供电在末端互投的供电方式。电源入户处做重复接地。动力配电及公共照明单独设表计量。住户用电为一户一表，采用预付费磁卡表，每单元的电表集中安装在一个电表箱内，表箱安装在首层竖井内。户内照明使用白炽灯线吊安装，距地2.4米；地下一层自行车库为日光灯，配电室、弱电机房等采用应急荧光灯。灯具除注明外均为吸顶安装。楼梯间、电梯前室引自应急照明箱，火灾时在消防控制室可强切至燃亮状态。2、防雷与接地：本工程属于二类防雷建筑，在小屋顶女儿墙装设一圈￠12镀锌圆钢避雷带，利用大屋面女儿墙上的金属栏杆做接闪器，利用二根柱子主筋（￠>16）焊接作为引下线，利用基础钢筋网作为接地极，作为引下线的柱子钢筋与避雷带和接地极焊接，从首层起每三层利用圈梁内钢筋作均压环和避雷带，并于引下线焊接，所有突出屋面的金属物均与避雷带连接，在A点引下线室外地面以上0.50m处及地下0.8m处分别预留电阻测试板和人工接地连接板并引出散水外，本建筑采用综合接地系统，接地电阻≤1欧姆，当接地电阻不能满足要求时，增设人工接地，人工接地体采用铜包钢扁铁。建筑物做总等电位连接，总等电位端子箱安装在配电室内，PE干线，采暖干管，给排水干管，电梯轨道、建筑物的金属结构等均做等电位联接，在弱电机房和电气竖井内设局部等电位端子箱，并通过专用接地线与接地体连接，卫生间做局部等电位联接，做法见《等电位联结安装图集》（02D501—2）。第2页共36页第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共36页3、消防系统本工程属三类建筑，火灾自动报警系统为地上二级，地下一级。根据管理体制要求，采用集中控制方式，设置“控制中心”式火灾自动报警及联动控制系统，总线传输的联动控制（非消防电源的强切，电梯下落首层及声光报警的作用等）和需要由值班室直接控制（硬线连接）的联动设备控制，报警、联动设备的动作状况。4、综合布线系统：地下室设弱电间，内设总配线架，从总配线架至分线箱的配线穿竖井的弱电线槽，从分配线箱再至住户，分配线箱在竖井中明装，箱底边距地1.4米。户内设置家庭智能箱，每户起居室、主卧、次卧室各设电话插座，起居室、次卧室设网络插座。5、有线电视系统：有线电视信号电缆从室外埋地引入弱电间，在地下一层沿电缆桥架敷设至电气竖井，再经各单元入户，保证用户终端电平为70±5dBuV。干线选用SYWV-75-9型，支线选用SYWV-75-5型同轴电缆。6、可视对讲系统：首层各单元入口处设可视对讲机，地下室楼梯间入口、地下室自行车入口处设置门禁系统，各户设对讲分机。三、电气安装工程施工组织结构第3页共36页第2页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共36页首建二公司渤海家园小区工程项目经理部电气安装组织机构图项目经理樊玉民材料员张青文技术经理肖世丰工程经理孙海宁经营经理李校尉电气工长孟庆芳资料员刘新宇电气质检员李学海第4页共36页第3页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共36页四、主要实物量10＃楼主要电气材料汇总表序号名称及规格单位数量1圆钢Φ5.5-9kg632镀锌圆钢Φ10-14kg983镀锌扁钢-25*4kg2334镀锌扁钢-40*4kg5005...
