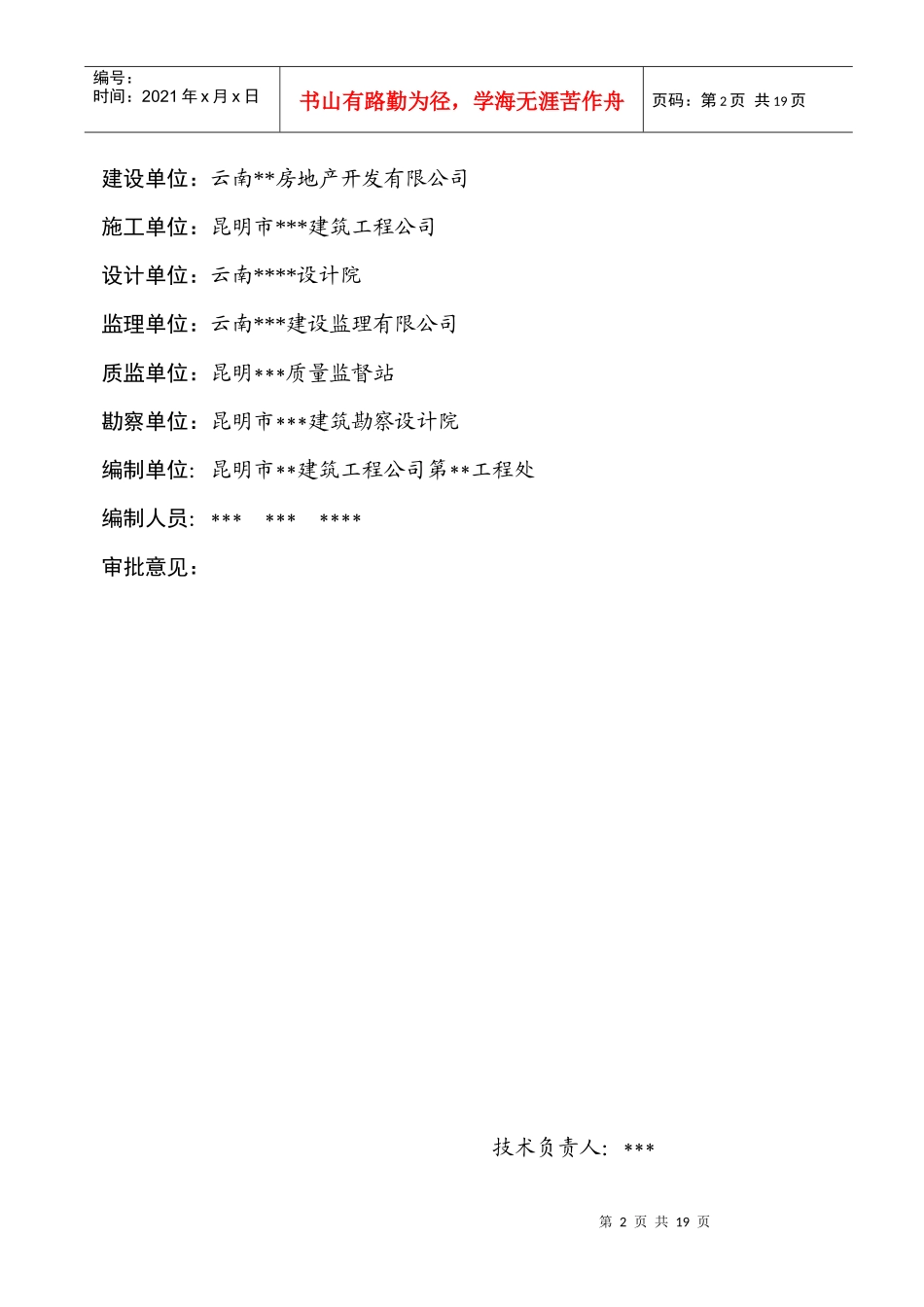

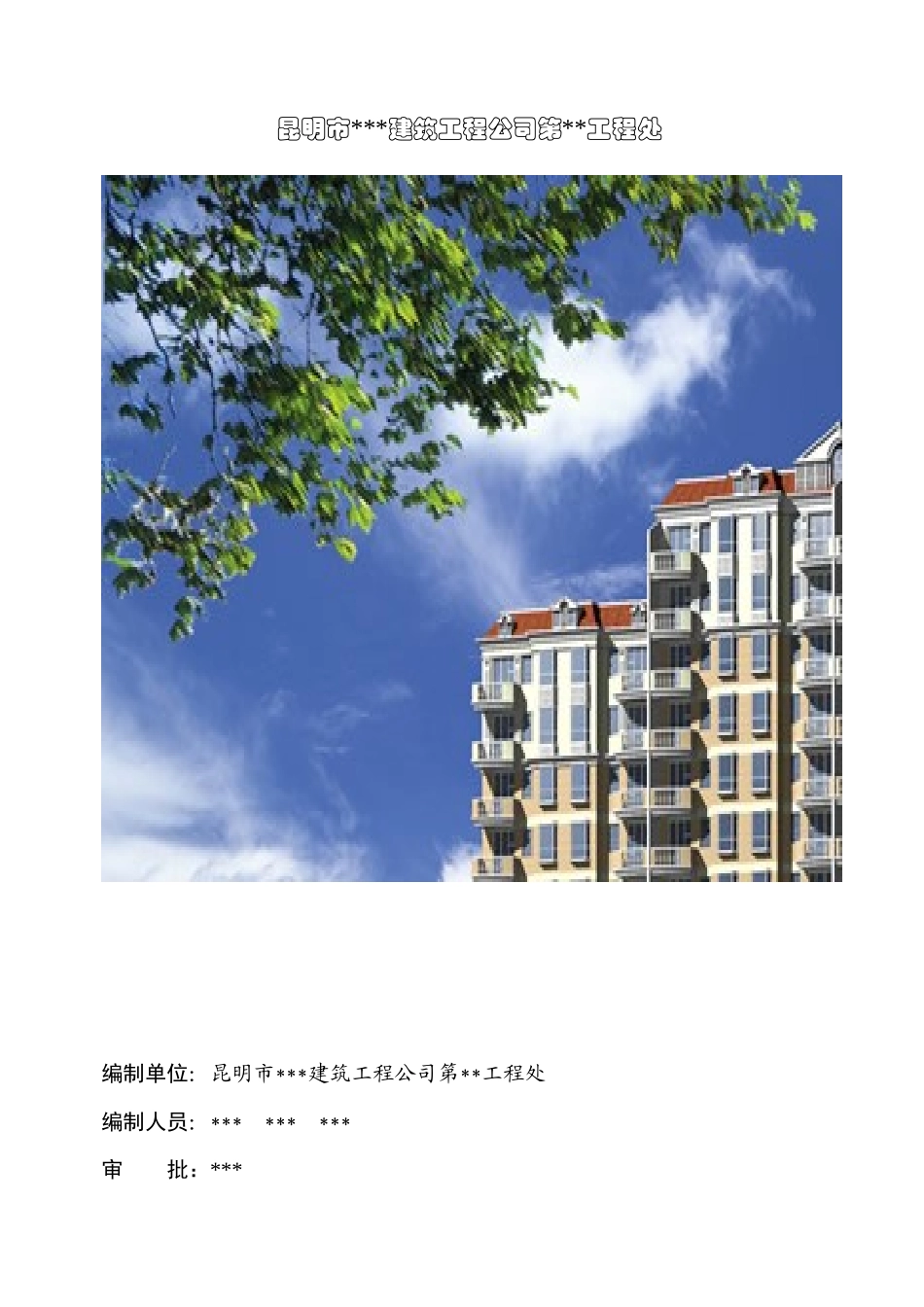

昆明市***建筑工程公司第**工程处编制单位：昆明市***建筑工程公司第**工程处编制人员：*********审批：***第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页建设单位：云南**房地产开发有限公司施工单位：昆明市***建筑工程公司设计单位：云南****设计院监理单位：云南***建设监理有限公司质监单位：昆明***质量监督站勘察单位：昆明市***建筑勘察设计院编制单位：昆明市**建筑工程公司第**工程处编制人员：**********审批意见：技术负责人：***第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页一、工程概况****工程建设项目位于昆明市**路延长线***号，占地约300亩，由云南***房地产开发有限公司开发，小区共划为两个标段，总建筑面积约为32万平方米，设计由云南***设计院和昆明**大学设计研究院分标段设计，小区规划建筑为七层住宅区和小高层住宅区，工程地质勘察由昆明**建筑勘察设计院进行地质勘察。由本施工单位组织施工的为小高层住宅区的共12幢，均为十三层框剪结构，基中地下一层，地上十三层。场地属古滇池湖积盆地边缘，处于湖积地层与坡残积地层交汇地带；场地内原作为耕作农田，地形由东向下倾，高差变化大，后经人工推挖整平由东向西呈缓坡；根据地质报告反映，出露地层东面以古山间低凹带湖相沉积地层为主，西边以山坡强风化岩体及残积土层为主；场地地下水属孔隙型潜水类型，圆砾、卵石及粉土层（含粉砂）为主要含水层；地下水受大气降水及地表径流补给和控制，水力坡度较平缓，排泄方向由东向西；地下水稳定水位在地表下0.60~1.80米之间，地下水对钢筋混凝土无腐蚀性。地下室基础为群桩承台，500厚C40S8抗渗钢筋混凝土底板，地下墙体为250厚C40S8抗渗钢筋混凝土；本工程桩基采用振动沉管灌注桩，沉管直径为φ426，单打成型，成桩直径φ450，桩以地质报告中的层为持力层，桩尖进入持力层的深度必须大于一米，单桩竖向承载力1540KN，灌注桩材料为：C20混凝土，Ⅰ（φ）级，Ⅱ（Ф）级钢。有效桩长为19米。二、桩基工程第4页共19页第3页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共19页（一）施工流程及进度安排1、工艺流程定位放线→轴线核查→埋设桩头→桩机就位→沉管→放钢筋笼→钢筋笼制作→混凝土拌制→浇灌混凝土→拔管→桩机就位……2、进度安排：计划安排：20根/天/台。计划15天全部完成。2、施工流程：详附图一。（二）施工组织1、人员组成施工安全科施工项目部技术工程科*****************桩基施工负责人****材料组技术组施工组******************3、工程开工后，工程桩每一施工阶段开始需报请甲方和监理方同意后方第5页共19页第4页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共19页可开工；每根桩的桩长，砼灌注量必须有建设方现场代表签字；工程竣工，需有建设方、总包、设计方和施工方的验收签证。（三）施工技术措施及质量控制1、施工依据①、桩位设计图纸及有关变更通知书。②、现行施工规范：《JGJ94-94》。③、有关技术交底及会议纪要。2、桩位质量控制：①、作业场地四角以外，各设一个测量控制点。②、复测桩位，必须使用经纬仪和钢尺。③、按设计图纸，将每根桩用木桩打入地面以下定位，复查偏差控制在允许范围内。④、放线时，桩位允许偏差≤20mm。3、成孔质量要求：①、桩机沉管上设标尺，桩机就位后必须平直、稳固。②、每施工一个桩前，均需复核桩位，无误后，方可进入下一道工序。③、桩尖必须对准桩位后方可开机作业。④、沉管时，桩头与沉管之间须结合紧密。⑤、振动沉管深度，以控制桩长为主，贯入度为辅，而最后两分钟贯入度不大于5cm（或施工时，现场建设、总包、施工三方确定）。第6页共19页第5页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共19页确保桩尖进入地质报告中第⑦层土。⑥、在进行基坑开挖前的边角桩施工时，先对场地标高进行测量，并对所施打的工程桩的设计标高进行测算后设置标尺，以控制桩的桩顶标高。⑦、边角桩在施打时采用“埋...
