毕业论文——基于proE的电视机底座的注塑模具设计VIP免费

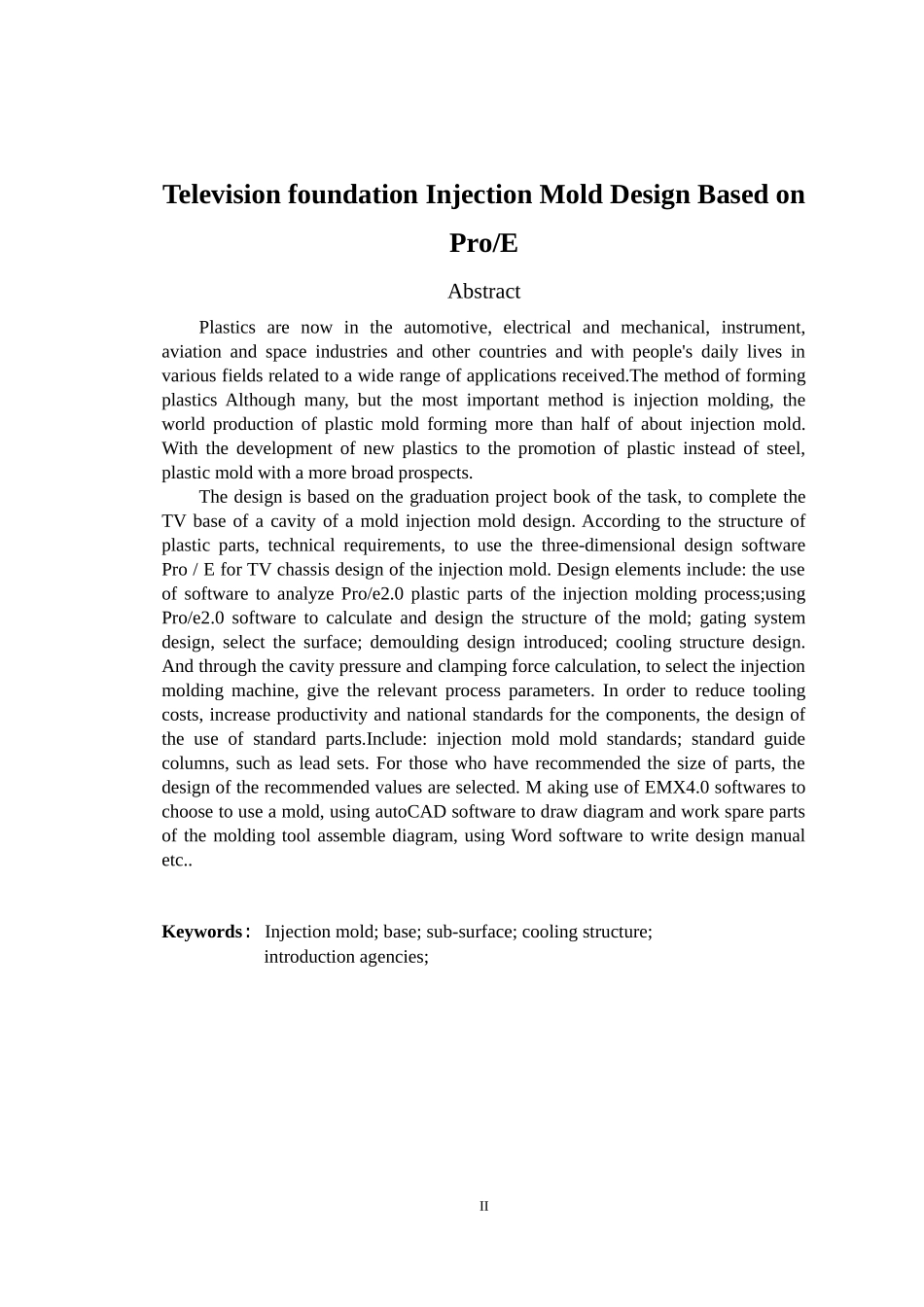

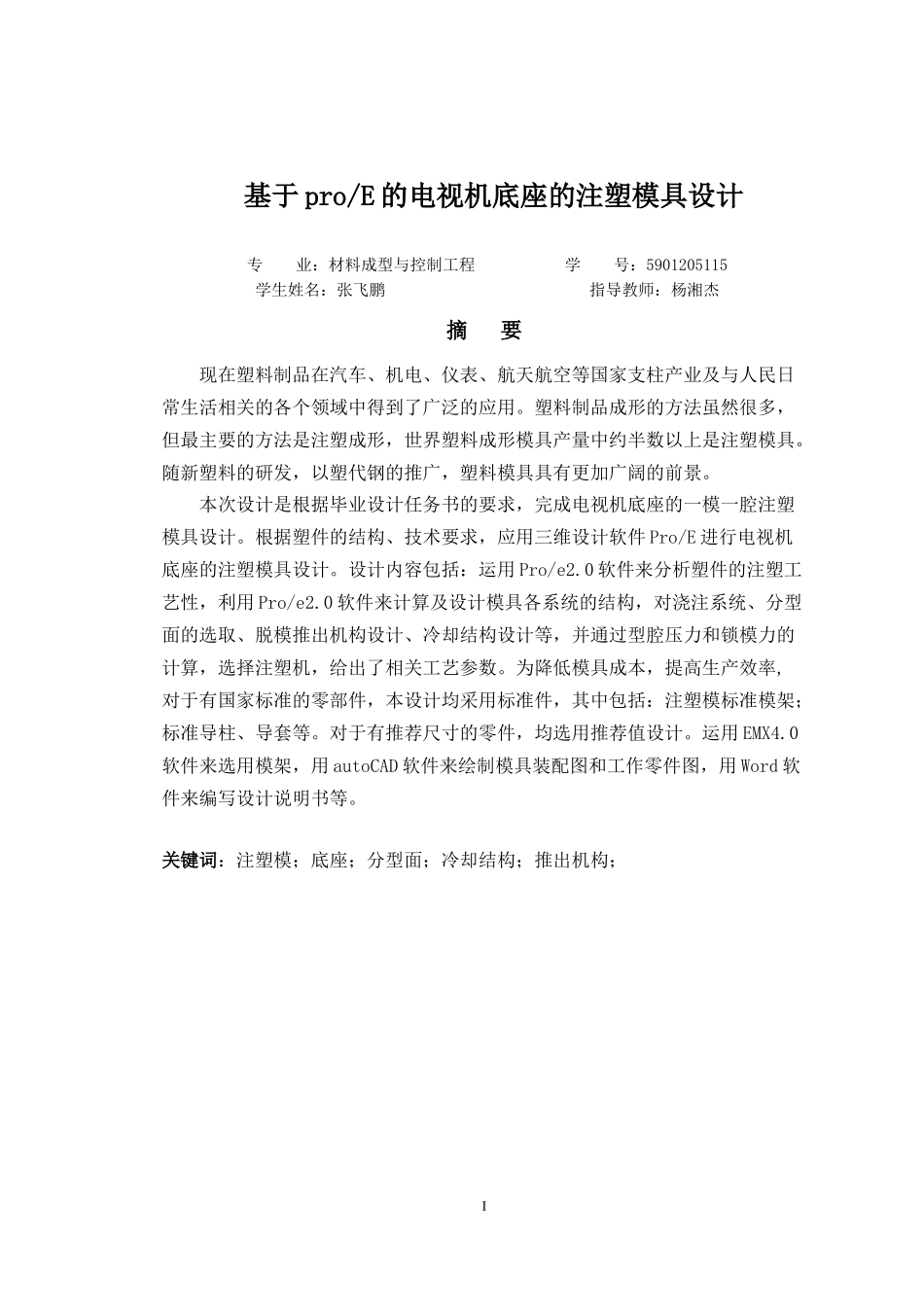

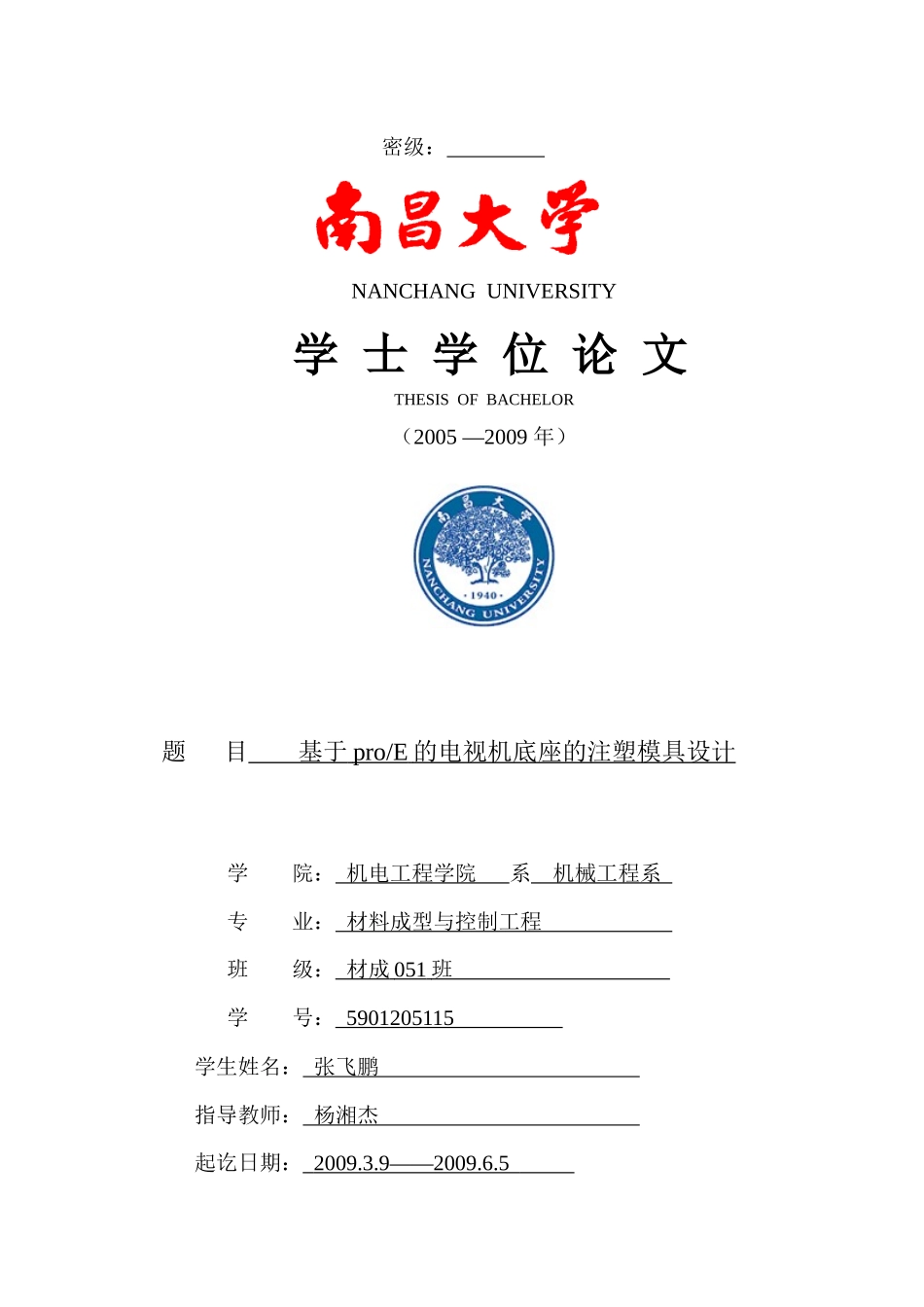

密级：NANCHANGUNIVERSITY学士学位论文THESISOFBACHELOR（2005—2009年）题目基于pro/E的电视机底座的注塑模具设计学院：机电工程学院系机械工程系专业：材料成型与控制工程班级：材成051班学号：5901205115学生姓名：张飞鹏指导教师：杨湘杰起讫日期：2009.3.9——2009.6.5基于pro/E的电视机底座的注塑模具设计专业：材料成型与控制工程学号：5901205115学生姓名：张飞鹏指导教师：杨湘杰摘要现在塑料制品在汽车、机电、仪表、航天航空等国家支柱产业及与人民日常生活相关的各个领域中得到了广泛的应用。塑料制品成形的方法虽然很多，但最主要的方法是注塑成形，世界塑料成形模具产量中约半数以上是注塑模具。随新塑料的研发，以塑代钢的推广，塑料模具具有更加广阔的前景。本次设计是根据毕业设计任务书的要求，完成电视机底座的一模一腔注塑模具设计。根据塑件的结构、技术要求，应用三维设计软件Pro/E进行电视机底座的注塑模具设计。设计内容包括：运用Pro/e2.0软件来分析塑件的注塑工艺性，利用Pro/e2.0软件来计算及设计模具各系统的结构，对浇注系统、分型面的选取、脱模推出机构设计、冷却结构设计等，并通过型腔压力和锁模力的计算，选择注塑机，给出了相关工艺参数。为降低模具成本，提高生产效率,对于有国家标准的零部件，本设计均采用标准件，其中包括：注塑模标准模架；标准导柱、导套等。对于有推荐尺寸的零件，均选用推荐值设计。运用EMX4.0软件来选用模架，用autoCAD软件来绘制模具装配图和工作零件图，用Word软件来编写设计说明书等。关键词：注塑模；底座；分型面；冷却结构；推出机构；ITelevisionfoundationInjectionMoldDesignBasedonPro/EAbstractPlasticsarenowintheautomotive,electricalandmechanical,instrument,aviationandspaceindustriesandothercountriesandwithpeople'sdailylivesinvariousfieldsrelatedtoawiderangeofapplicationsreceived.ThemethodofformingplasticsAlthoughmany,butthemostimportantmethodisinjectionmolding,theworldproductionofplasticmoldformingmorethanhalfofaboutinjectionmold.Withthedevelopmentofnewplasticstothepromotionofplasticinsteadofsteel,plasticmoldwithamorebroadprospects.Thedesignisbasedonthegraduationprojectbookofthetask,tocompletetheTVbaseofacavityofamoldinjectionmolddesign.Accordingtothestructureofplasticparts,technicalrequirements,tousethethree-dimensionaldesignsoftwarePro/EforTVchassisdesignoftheinjectionmold.Designelementsinclude:theuseofsoftwaretoanalyzePro/e2.0plasticpartsoftheinjectionmoldingprocess;usingPro/e2.0softwaretocalculateanddesignthestructureofthemold;gatingsystemdesign,selectthesurface;demouldingdesignintroduced;coolingstructuredesign.Andthroughthecavitypressureandclampingforcecalculation,toselecttheinjectionmoldingmachine,givetherelevantprocessparameters.Inordertoreducetoolingcosts,increaseproductivityandnationalstandardsforthecomponents,thedesignoftheuseofstandardparts.Include:injectionmoldmoldstandards;standardguidecolumns,suchasleadsets.Forthosewhohaverecommendedthesizeofparts,thedesignoftherecommendedvaluesareselected.MakinguseofEMX4.0softwarestochoosetouseamold,usingautoCADsoftwaretodrawdiagramandworksparepartsofthemoldingtoolassemblediagram,usingWordsoftwaretowritedesignmanualetc..Keywords:Injectionmold;base;sub-surface;coolingstructure;introductionagencies;II目录摘要ABSTRACT第一章绪论.........................................................11.1注塑模研究现状...............................................11.2国内外注塑模的发展趋势.......................................11.3本次课题的主要研究目标及内容.................................3第二章塑件的结构及成型工艺分析.....................................42.1塑件分析........................
