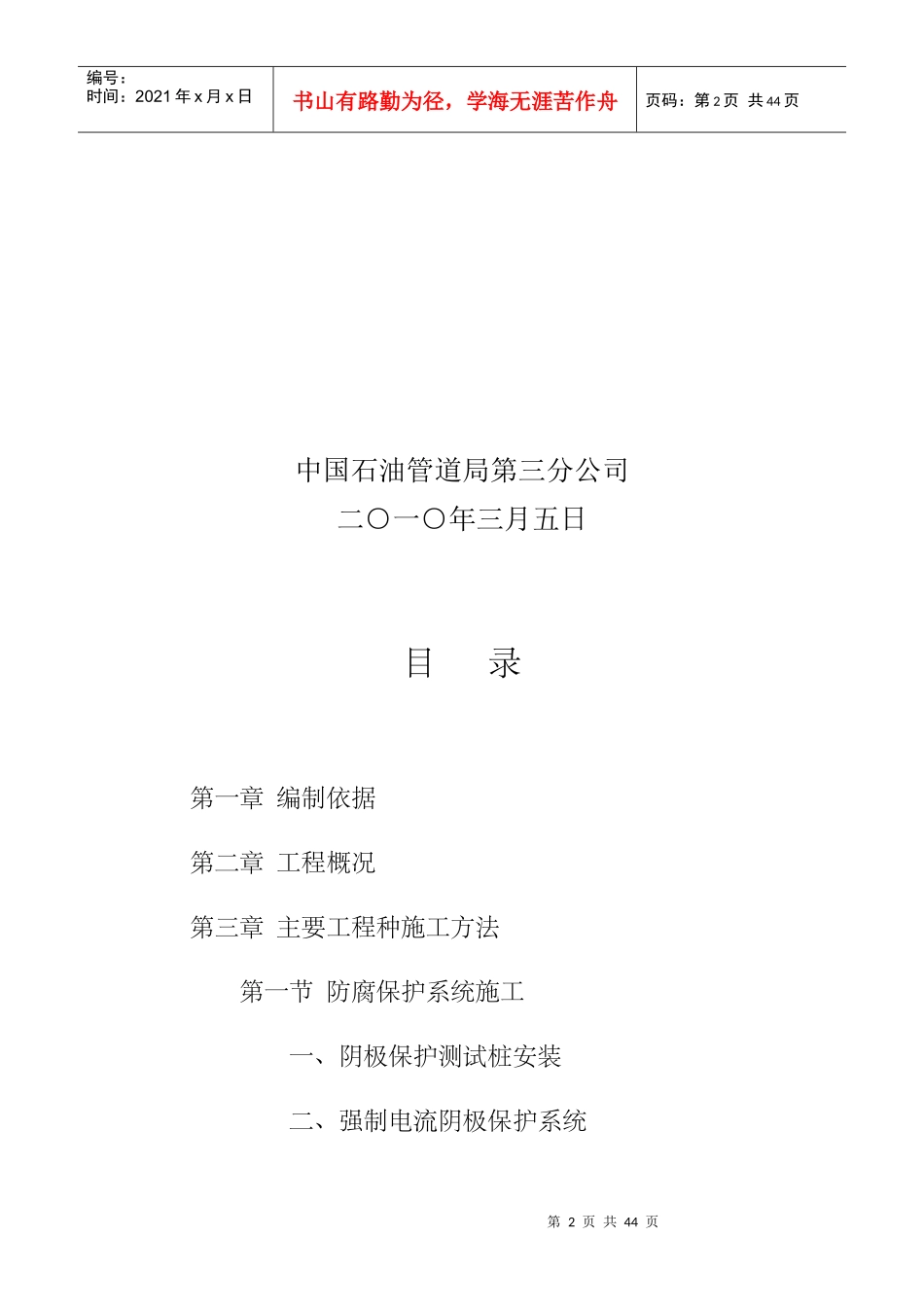

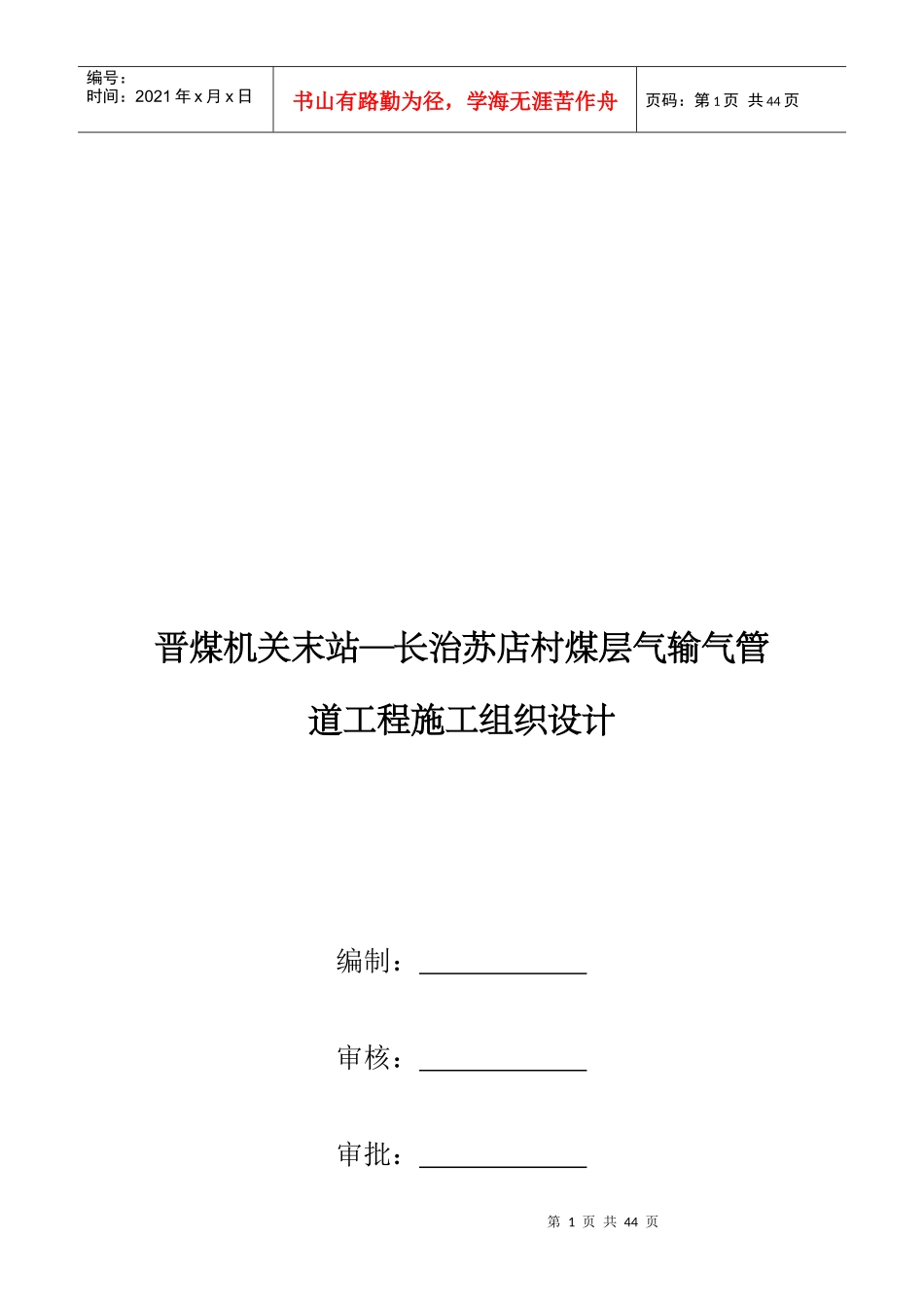

第1页共44页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共44页晋煤机关末站—长治苏店村煤层气输气管道工程施工组织设计编制:审核:审批:第2页共44页第1页共44页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共44页中国石油管道局第三分公司二○一○年三月五日目录第一章编制依据第二章工程概况第三章主要工程种施工方法第一节防腐保护系统施工一、阴极保护测试桩安装二、强制电流阴极保护系统第3页共44页第2页共44页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共44页三、牺牲阳极保护系统第四章施工质量保证措施第五章工期计划及施工进度保证措施一、工期计划二、工期管理三、保证施工进度措施第六章现场文明施工控制第七章安全施工保证措施第八章雨季施工措施第九章降低成本措施第4页共44页第3页共44页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共44页第一章编制依据1SY0007-1999《钢质管道及储罐腐蚀控制工程设计规范》2SY/T0413-2002《埋地钢质管道聚乙烯防腐层技术标准》3SY/T0407-97《涂装前钢材表面预处理规范》4GB/T8923-88《涂装前钢材表面锈蚀等级和除锈等级》5GB/T21448-2008《埋地钢制管道阴极保护技术规范》6SY/T0023-97《埋地钢质管道阴极保护参数测试方法标准》7SY/T0086-2003《阴极保护管道的电绝缘标准》8SY/T0414-2007《埋地钢质管道聚乙烯胶粘带防腐层技术标准》9SY/T0032-2000《埋地钢质管道交流排流保护技术标准》10SY/T0017-96《埋地钢质管道直流排流保护技术标准》11GB50369-2006《油气长输管道工程施工及验收规范》第5页共44页第4页共44页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共44页第二章工程概况一、工程名称:晋煤机关末站站-长治苏店村煤层气输气管道工程二、工程说明:1、晋煤机关末站—长治苏店村煤层气输气管道工程线路防腐部分,内容包括该段线路外防腐层及阴极保护。管道外防腐层采用聚乙烯三层结构防腐层,阴极保护利用晋城机关末站和长治末站的阴极保护站进行保护。2、晋煤机关末站—长治苏店村煤层气输气管道工程线路用管为508(含LNG支线)螺旋缝埋弧焊钢管及直缝埋弧焊钢管以及第6页共44页第5页共44页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共44页323.9(巴公支线、高平支线、长治支线)的直缝埋弧焊钢管,508管线实长约80.642km,323.9管线实长约8.901km。第7页共44页第6页共44页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第7页共44页第三章主要工程种施工方法第一节防腐保护系统施工一、阴极保护测试桩安装⑴施工前按图纸要求对测试桩进行检查,检查外观尺寸及内部结构完好,接线是否牢固。⑵在特殊地段,回填管沟时应预留测试桩的安装坑,其尺寸为1.5m×1.5m。⑶根据图纸提供的测试桩位置,推算到实际焊口、管子上,并测出距最的转角桩的距离、方向等数据,并在测试桩标牌上注明桩的类型编号、里程。⑷沿线的电位与电流测试桩兼做里程桩时,安装时用TC600全站仪测量距离,桩间距离误差不大于1m。⑸测试桩的导线与管道连接采用铝热焊接法。具体操作步骤为:①首先将焊接处的管道顶部防腐层剥开100×80mm,将其清理干净,打磨出金属光泽;第8页共44页第7页共44页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第8页共44页②打磨后将管道表面清洁干净,并预热到100℃;③按铝热焊接操作说明装焊模、焊剂、放置点火器具,接好电池盒引线并点火焊接,焊后3分钟取下模具,打掉焊渣,检查焊点是否牢固;④焊接处采用管道补伤材料防腐,并将测试导线固定,顺管沟壁引出敷设。⑹测试桩体按设计要求施工埋入地下的部分,回填时要分层夯实,使基础稳固,防止雨季桩体倾斜。⑺测试盒中接线桩和接头表面不得有油污和氧化皮。⑻设在穿越套管处、钢质电缆与管道穿越处的测试桩两端与防腐方式均与前述焊接方式相同,桩位设置位置符合图纸要求,其安装应与穿越管段共同完成,安装后应及时测试。⑼设在进出站场绝缘接头处的测试桩和沿线牺牲...
