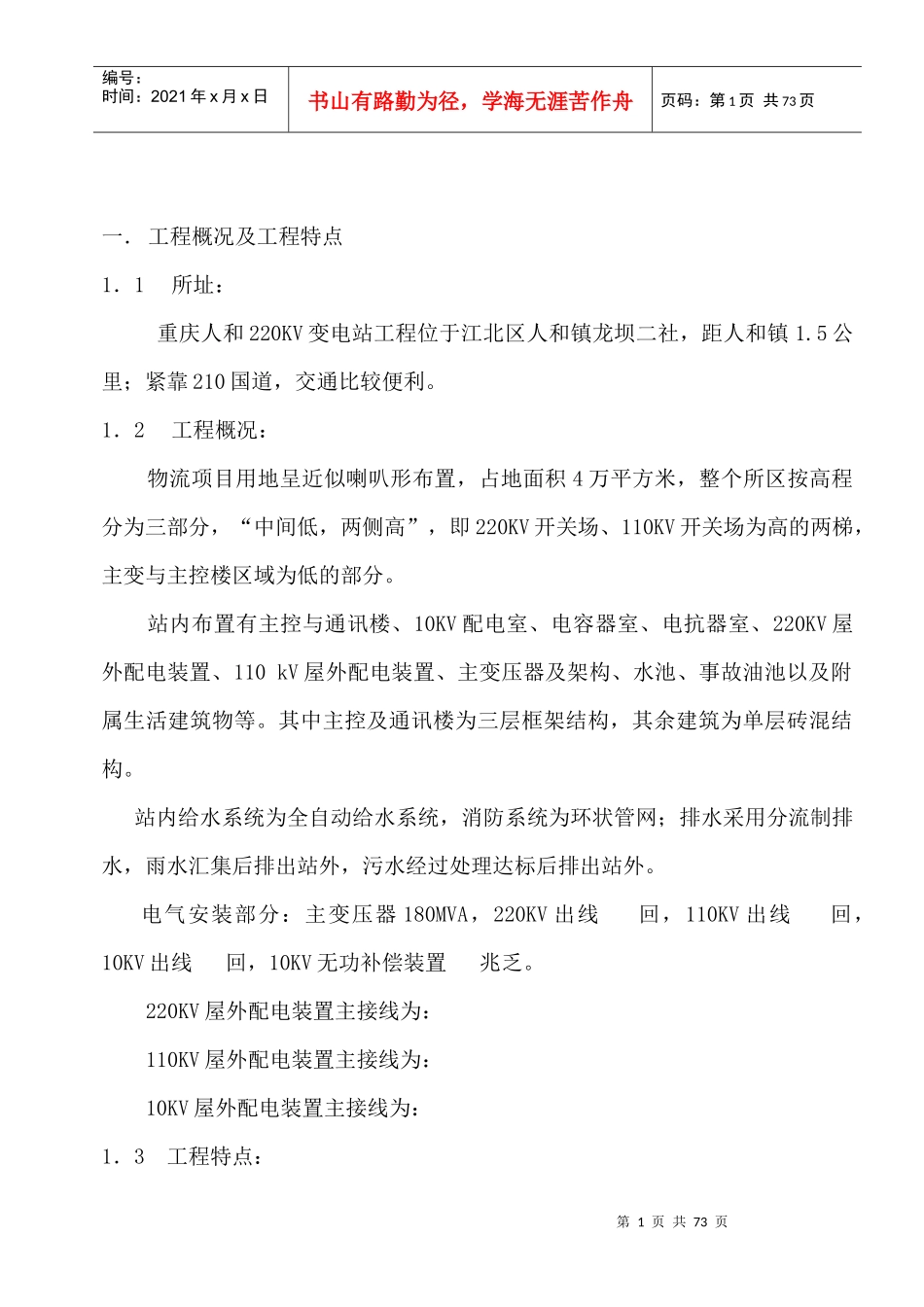

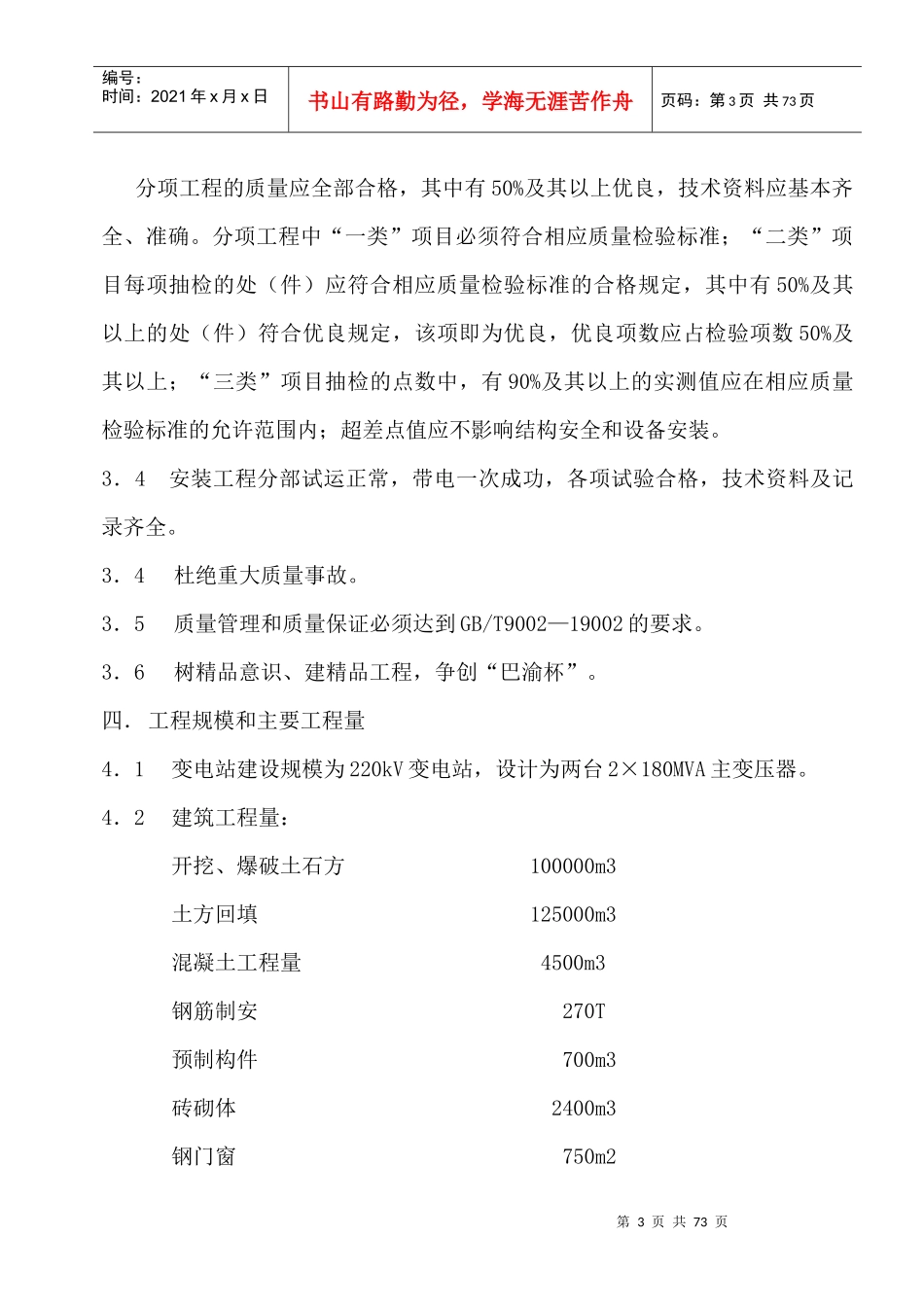

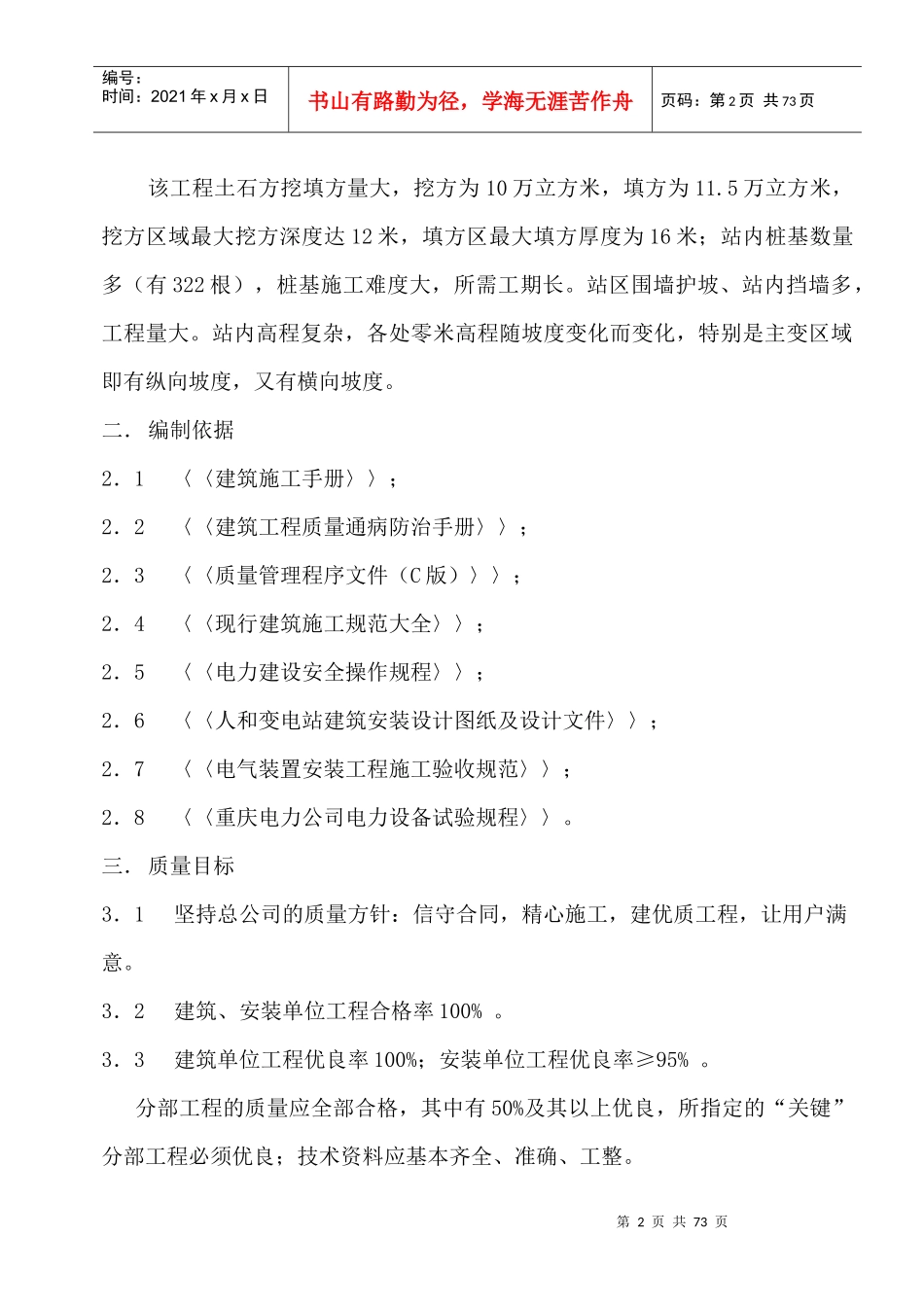

第1页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共73页一．工程概况及工程特点1．1所址：重庆人和220KV变电站工程位于江北区人和镇龙坝二社，距人和镇1.5公里；紧靠210国道，交通比较便利。1．2工程概况：物流项目用地呈近似喇叭形布置，占地面积4万平方米，整个所区按高程分为三部分，“中间低，两侧高”，即220KV开关场、110KV开关场为高的两梯，主变与主控楼区域为低的部分。站内布置有主控与通讯楼、10KV配电室、电容器室、电抗器室、220KV屋外配电装置、110kV屋外配电装置、主变压器及架构、水池、事故油池以及附属生活建筑物等。其中主控及通讯楼为三层框架结构，其余建筑为单层砖混结构。站内给水系统为全自动给水系统，消防系统为环状管网；排水采用分流制排水，雨水汇集后排出站外，污水经过处理达标后排出站外。电气安装部分：主变压器180MVA，220KV出线回，110KV出线回，10KV出线回，10KV无功补偿装置兆乏。220KV屋外配电装置主接线为：110KV屋外配电装置主接线为：10KV屋外配电装置主接线为：1．3工程特点：第2页共73页第1页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共73页该工程土石方挖填方量大，挖方为10万立方米，填方为11.5万立方米，挖方区域最大挖方深度达12米，填方区最大填方厚度为16米；站内桩基数量多（有322根），桩基施工难度大，所需工期长。站区围墙护坡、站内挡墙多，工程量大。站内高程复杂，各处零米高程随坡度变化而变化，特别是主变区域即有纵向坡度，又有横向坡度。二．编制依据2．1〈〈建筑施工手册〉〉；2．2〈〈建筑工程质量通病防治手册〉〉；2．3〈〈质量管理程序文件（C版）〉〉；2．4〈〈现行建筑施工规范大全〉〉；2．5〈〈电力建设安全操作规程〉〉；2．6〈〈人和变电站建筑安装设计图纸及设计文件〉〉；2．7〈〈电气装置安装工程施工验收规范〉〉；2．8〈〈重庆电力公司电力设备试验规程〉〉。三．质量目标3．1坚持总公司的质量方针：信守合同，精心施工，建优质工程，让用户满意。3．2建筑、安装单位工程合格率100%。3．3建筑单位工程优良率100%；安装单位工程优良率≥95%。分部工程的质量应全部合格，其中有50%及其以上优良，所指定的“关键”分部工程必须优良；技术资料应基本齐全、准确、工整。第3页共73页第2页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共73页分项工程的质量应全部合格，其中有50%及其以上优良，技术资料应基本齐全、准确。分项工程中“一类”项目必须符合相应质量检验标准；“二类”项目每项抽检的处（件）应符合相应质量检验标准的合格规定，其中有50%及其以上的处（件）符合优良规定，该项即为优良，优良项数应占检验项数50%及其以上；“三类”项目抽检的点数中，有90%及其以上的实测值应在相应质量检验标准的允许范围内；超差点值应不影响结构安全和设备安装。3．4安装工程分部试运正常，带电一次成功，各项试验合格，技术资料及记录齐全。3．4杜绝重大质量事故。3．5质量管理和质量保证必须达到GB/T9002—19002的要求。3．6树精品意识、建精品工程，争创“巴渝杯”。四．工程规模和主要工程量4．1变电站建设规模为220kV变电站，设计为两台2×180MVA主变压器。4．2建筑工程量：开挖、爆破土石方100000m3土方回填125000m3混凝土工程量4500m3钢筋制安270T预制构件700m3砖砌体2400m3钢门窗750m2第4页共73页第3页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共73页4．3电气安装工程量：主变压器220KV出线110KV出线10KV出线10KV无功补偿站用电五．施工进度计划5．1施工进度横道图见附图；5．2施工网络图见附图；5．3保证施工进度的措施5．3．1确保工程质量、安全生产的前提下，优化施工网络计划，采用网络计划前锋线上的动态管理，合理组织，严格控制关键线路节点，确保工期目标。5．3．2采用性能完好的施工机具并配齐数量。5．3．3现场职工及劳动务工认真挑选，竞争上岗，确保现场施工人员的岗位技术水平及劳动力数量满足工期要求。5．3．4根据施工进度控制统筹网络计划，及时合理...
