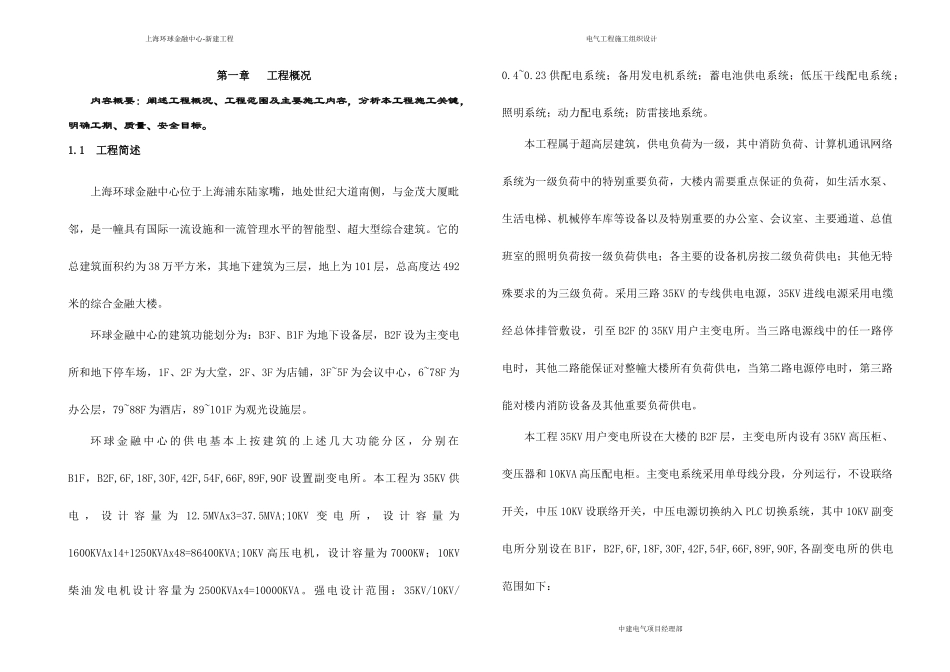

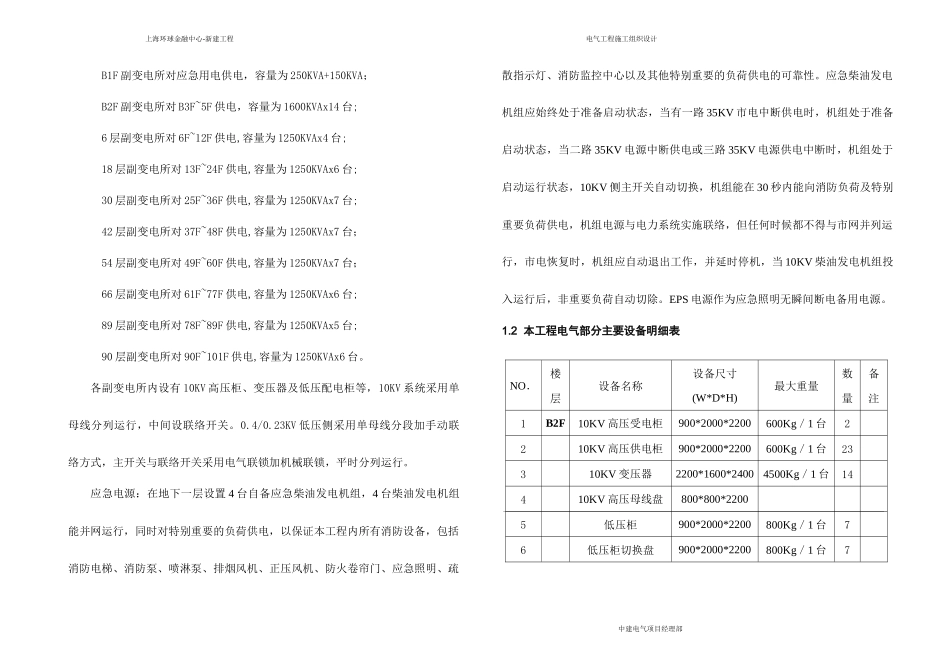

上海环球金融中心-新建工程电气工程施工组织设计第一章工程概况内容概要：阐述工程概况、工程范围及主要施工内容，分析本工程施工关键，明确工期、质量、安全目标。1.1工程简述上海环球金融中心位于上海浦东陆家嘴，地处世纪大道南侧，与金茂大厦毗邻，是一幢具有国际一流设施和一流管理水平的智能型、超大型综合建筑。它的总建筑面积约为38万平方米，其地下建筑为三层，地上为101层，总高度达492米的综合金融大楼。环球金融中心的建筑功能划分为：B3F、B1F为地下设备层，B2F设为主变电所和地下停车场，1F、2F为大堂，2F、3F为店铺，3F~5F为会议中心，6~78F为办公层，79~88F为酒店，89~101F为观光设施层。环球金融中心的供电基本上按建筑的上述几大功能分区，分别在B1F，B2F,6F,18F,30F,42F,54F,66F,89F,90F设置副变电所。本工程为35KV供电，设计容量为12.5MVAx3=37.5MVA;10KV变电所，设计容量为1600KVAx14+1250KVAx48=86400KVA;10KV高压电机，设计容量为7000KW；10KV柴油发电机设计容量为2500KVAx4=10000KVA。强电设计范围：35KV/10KV/0.4~0.23供配电系统；备用发电机系统；蓄电池供电系统；低压干线配电系统；照明系统；动力配电系统；防雷接地系统。本工程属于超高层建筑，供电负荷为一级，其中消防负荷、计算机通讯网络系统为一级负荷中的特别重要负荷，大楼内需要重点保证的负荷，如生活水泵、生活电梯、机械停车库等设备以及特别重要的办公室、会议室、主要通道、总值班室的照明负荷按一级负荷供电；各主要的设备机房按二级负荷供电；其他无特殊要求的为三级负荷。采用三路35KV的专线供电电源，35KV进线电源采用电缆经总体排管敷设，引至B2F的35KV用户主变电所。当三路电源线中的任一路停电时，其他二路能保证对整幢大楼所有负荷供电，当第二路电源停电时，第三路能对楼内消防设备及其他重要负荷供电。本工程35KV用户变电所设在大楼的B2F层，主变电所内设有35KV高压柜、变压器和10KVA高压配电柜。主变电系统采用单母线分段，分列运行，不设联络开关，中压10KV设联络开关，中压电源切换纳入PLC切换系统，其中10KV副变电所分别设在B1F，B2F,6F,18F,30F,42F,54F,66F,89F,90F,各副变电所的供电范围如下：中建电气项目经理部上海环球金融中心-新建工程电气工程施工组织设计B1F副变电所对应急用电供电，容量为250KVA+150KVA；B2F副变电所对B3F~5F供电，容量为1600KVAx14台;6层副变电所对6F~12F供电,容量为1250KVAx4台;18层副变电所对13F~24F供电,容量为1250KVAx6台;30层副变电所对25F~36F供电,容量为1250KVAx7台;42层副变电所对37F~48F供电,容量为1250KVAx7台；54层副变电所对49F~60F供电,容量为1250KVAx7台；66层副变电所对61F~77F供电,容量为1250KVAx6台;89层副变电所对78F~89F供电,容量为1250KVAx5台;90层副变电所对90F~101F供电,容量为1250KVAx6台。各副变电所内设有10KV高压柜、变压器及低压配电柜等，10KV系统采用单母线分列运行，中间设联络开关。0.4/0.23KV低压侧采用单母线分段加手动联络方式，主开关与联络开关采用电气联锁加机械联锁，平时分列运行。应急电源：在地下一层设置4台自备应急柴油发电机组，4台柴油发电机组能并网运行，同时对特别重要的负荷供电，以保证本工程内所有消防设备，包括消防电梯、消防泵、喷淋泵、排烟风机、正压风机、防火卷帘门、应急照明、疏散指示灯、消防监控中心以及其他特别重要的负荷供电的可靠性。应急柴油发电机组应始终处于准备启动状态，当有一路35KV市电中断供电时，机组处于准备启动状态，当二路35KV电源中断供电或三路35KV电源供电中断时，机组处于启动运行状态，10KV侧主开关自动切换，机组能在30秒内能向消防负荷及特别重要负荷供电，机组电源与电力系统实施联络，但任何时候都不得与市网并列运行，市电恢复时，机组应自动退出工作，并延时停机，当10KV柴油发电机组投入运行后，非重要负荷自动切除。EPS电源作为应急照明无瞬间断电备用电源。1.2本工程电气部分主要设备明细表NO．楼层设备名称设备尺寸(W*D*H)最大重量数量备注1B2F10KV高压受电柜900*2000*2200600Kg／1台2210KV高压供电柜900*2000*2200600Kg／1台23310KV变压器2...
