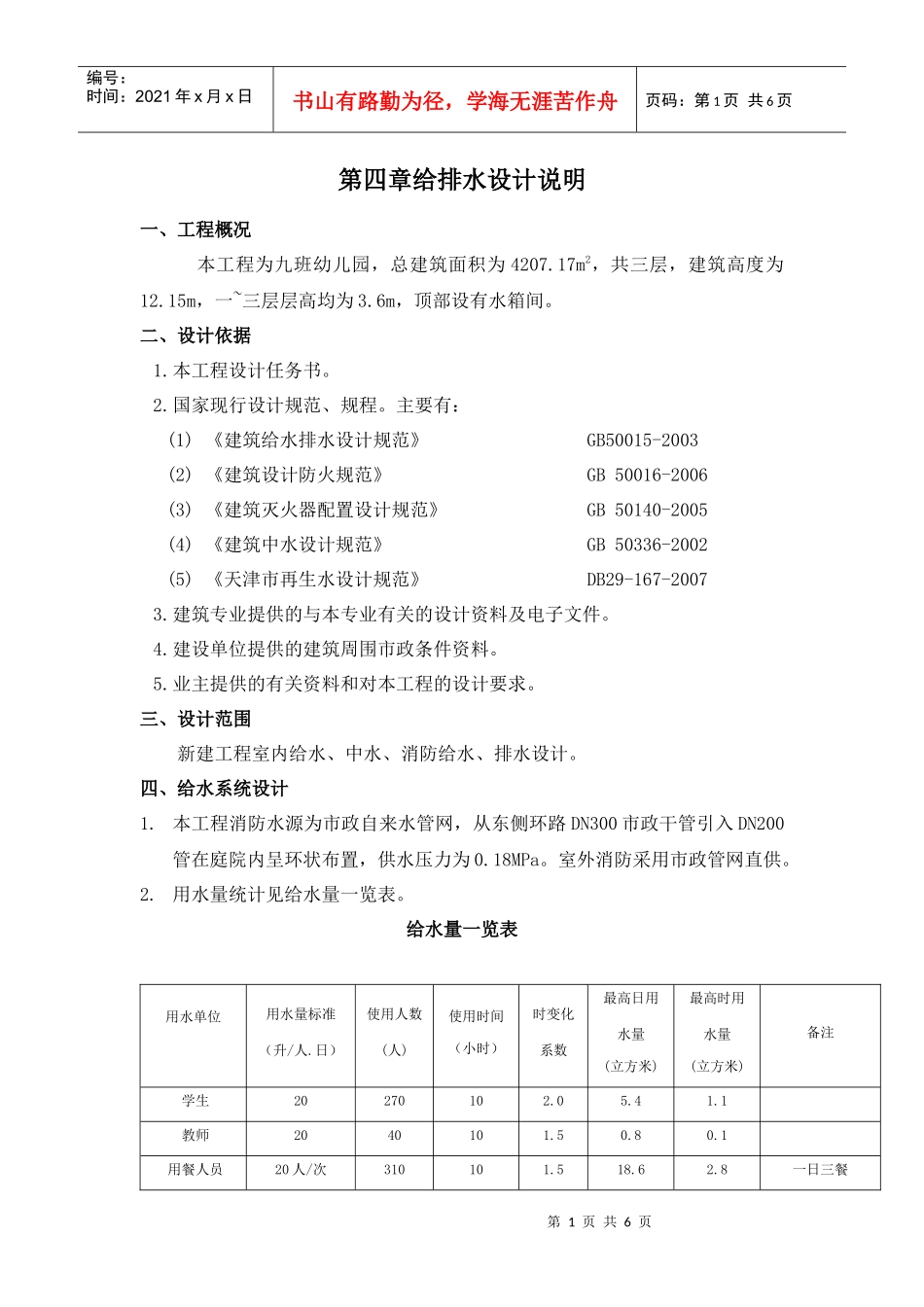

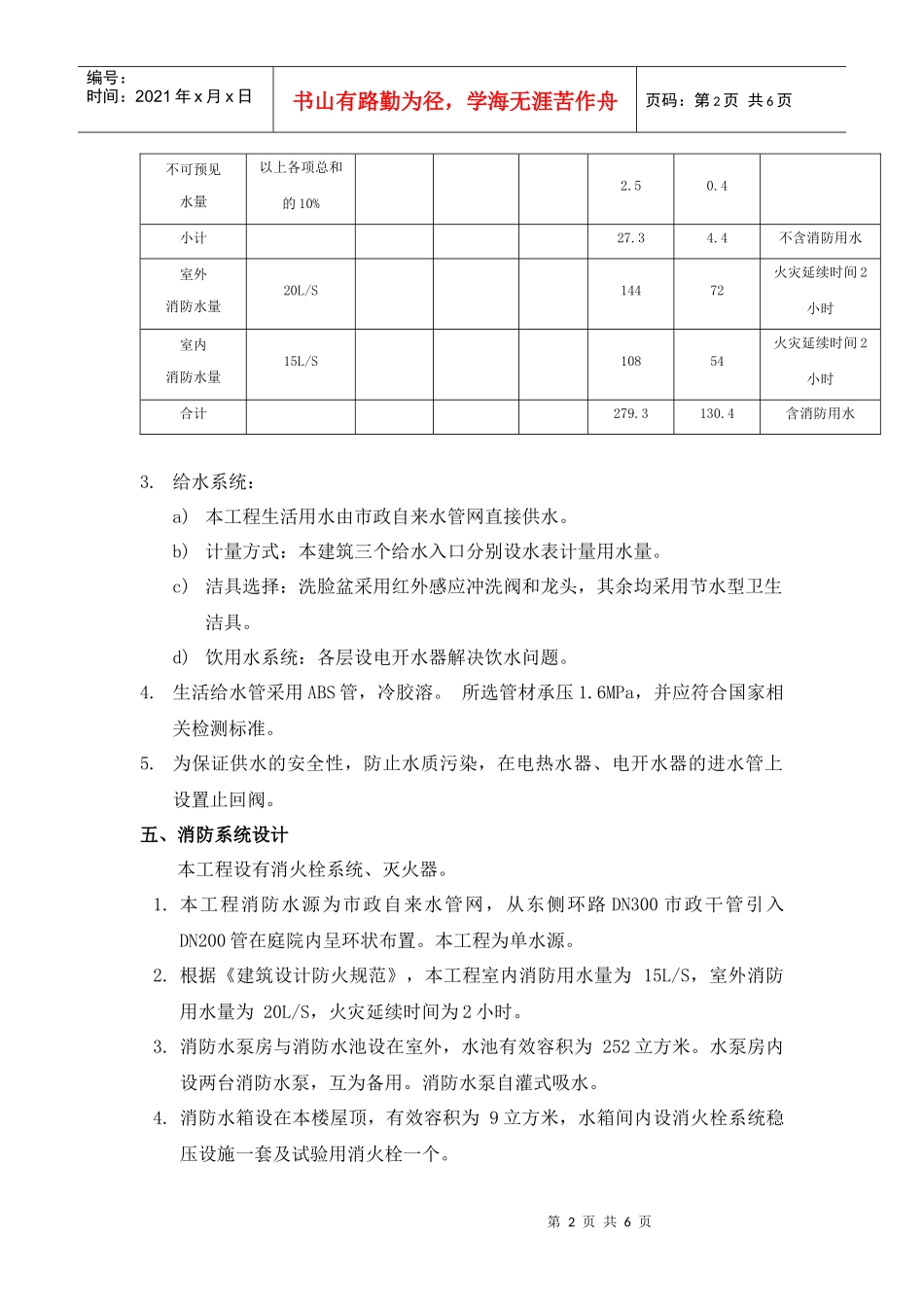

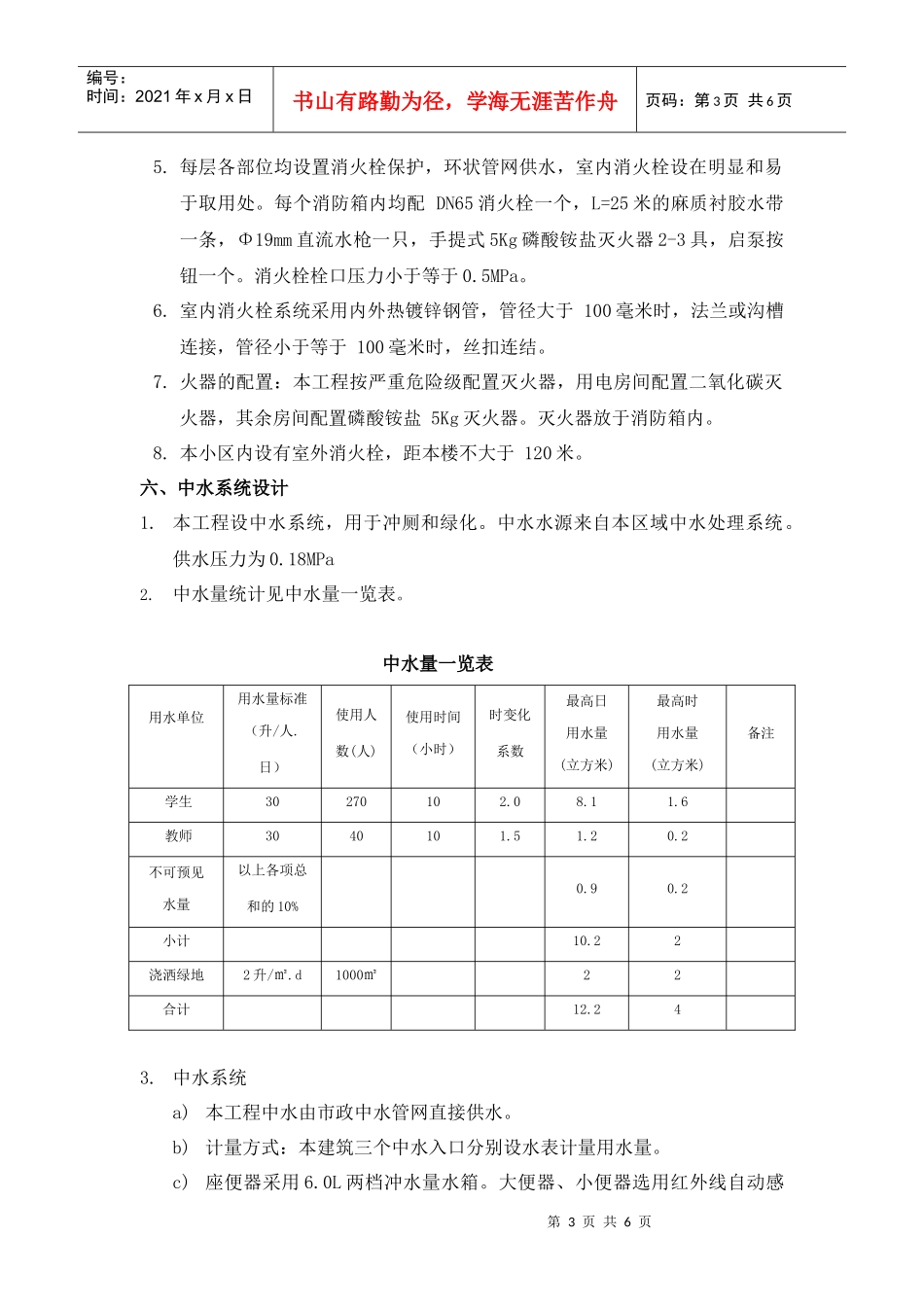

第1页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共6页第四章给排水设计说明一、工程概况本工程为九班幼儿园,总建筑面积为4207.17m2,共三层,建筑高度为12.15m,一~三层层高均为3.6m,顶部设有水箱间。二、设计依据1.本工程设计任务书。2.国家现行设计规范、规程。主要有:(1)《建筑给水排水设计规范》GB50015-2003(2)《建筑设计防火规范》GB50016-2006(3)《建筑灭火器配置设计规范》GB50140-2005(4)《建筑中水设计规范》GB50336-2002(5)《天津市再生水设计规范》DB29-167-20073.建筑专业提供的与本专业有关的设计资料及电子文件。4.建设单位提供的建筑周围市政条件资料。5.业主提供的有关资料和对本工程的设计要求。三、设计范围新建工程室内给水、中水、消防给水、排水设计。四、给水系统设计1.本工程消防水源为市政自来水管网,从东侧环路DN300市政干管引入DN200管在庭院内呈环状布置,供水压力为0.18MPa。室外消防采用市政管网直供。2.用水量统计见给水量一览表。给水量一览表用水单位用水量标准(升/人.日)使用人数(人)使用时间(小时)时变化系数最高日用水量(立方米)最高时用水量(立方米)备注学生20270102.05.41.1教师2040101.50.80.1用餐人员20人/次310101.518.62.8一日三餐第2页共6页第1页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共6页不可预见水量以上各项总和的10%2.50.4小计27.34.4不含消防用水室外消防水量20L/S14472火灾延续时间2小时室内消防水量15L/S10854火灾延续时间2小时合计279.3130.4含消防用水3.给水系统:a)本工程生活用水由市政自来水管网直接供水。b)计量方式:本建筑三个给水入口分别设水表计量用水量。c)洁具选择:洗脸盆采用红外感应冲洗阀和龙头,其余均采用节水型卫生洁具。d)饮用水系统:各层设电开水器解决饮水问题。4.生活给水管采用ABS管,冷胶溶。所选管材承压1.6MPa,并应符合国家相关检测标准。5.为保证供水的安全性,防止水质污染,在电热水器、电开水器的进水管上设置止回阀。五、消防系统设计本工程设有消火栓系统、灭火器。1.本工程消防水源为市政自来水管网,从东侧环路DN300市政干管引入DN200管在庭院内呈环状布置。本工程为单水源。2.根据《建筑设计防火规范》,本工程室内消防用水量为15L/S,室外消防用水量为20L/S,火灾延续时间为2小时。3.消防水泵房与消防水池设在室外,水池有效容积为252立方米。水泵房内设两台消防水泵,互为备用。消防水泵自灌式吸水。4.消防水箱设在本楼屋顶,有效容积为9立方米,水箱间内设消火栓系统稳压设施一套及试验用消火栓一个。第3页共6页第2页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共6页5.每层各部位均设置消火栓保护,环状管网供水,室内消火栓设在明显和易于取用处。每个消防箱内均配DN65消火栓一个,L=25米的麻质衬胶水带一条,Φ19mm直流水枪一只,手提式5Kg磷酸铵盐灭火器2-3具,启泵按钮一个。消火栓栓口压力小于等于0.5MPa。6.室内消火栓系统采用内外热镀锌钢管,管径大于100毫米时,法兰或沟槽连接,管径小于等于100毫米时,丝扣连结。7.火器的配置:本工程按严重危险级配置灭火器,用电房间配置二氧化碳灭火器,其余房间配置磷酸铵盐5Kg灭火器。灭火器放于消防箱内。8.本小区内设有室外消火栓,距本楼不大于120米。六、中水系统设计1.本工程设中水系统,用于冲厕和绿化。中水水源来自本区域中水处理系统。供水压力为0.18MPa2.中水量统计见中水量一览表。中水量一览表用水单位用水量标准(升/人.日)使用人数(人)使用时间(小时)时变化系数最高日用水量(立方米)最高时用水量(立方米)备注学生30270102.08.11.6教师3040101.51.20.2不可预见水量以上各项总和的10%0.90.2小计10.22浇洒绿地2升/㎡.d1000㎡22合计12.243.中水系统a)本工程中水由市政中水管网直接供水。b)计量方式:本建筑三个中水入口分别设水表计量用水量。c)座便器采用6.0L两档冲水量水箱。大便器、小便器选用红外线自动感第4页共6页第3页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共6页应...
